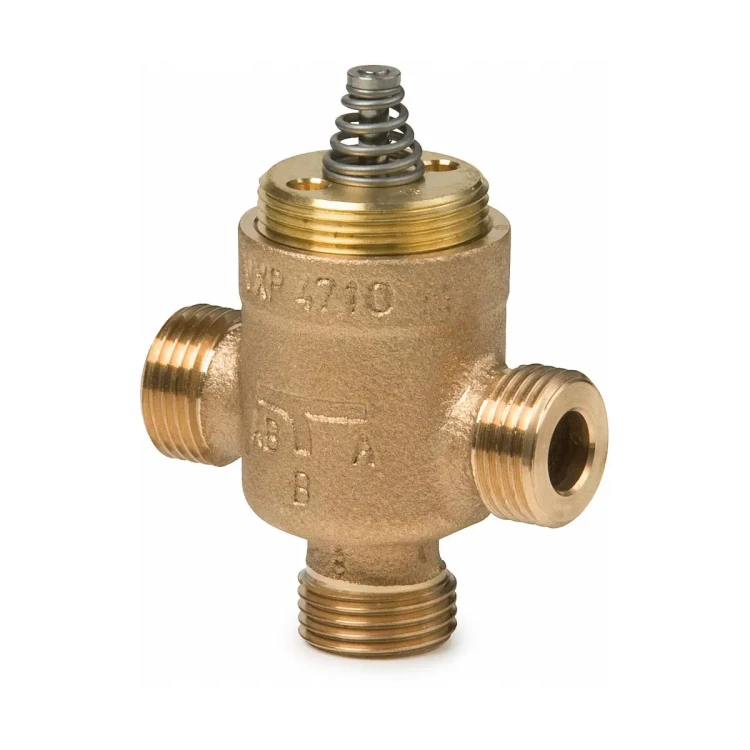

VXP47.10-0.63 Zawór mieszający gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN10, kvs 0.63 [m3/h]

VXP47.10-0.63 to kompaktowy, trójdrogowy zawór strefowy mieszający PN16 o średnicy DN 10 i współczynniku przepływu kvs = 0,63 m³/h w kanale regulacyjnym A → AB (oraz 0,44 m³/h w obejściu B → AB), przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w obiegach zamkniętych. Korpus z brązu CC491K (Rg5), liniowa charakterystyka oraz przyłącza gwintowane G ½B wg ISO 228-1 zapewniają pewne i szczelne połączenie w typowych instalacjach HVAC. Zawór wyposażony jest w pokrętło sterowania ręcznego i przystosowany do współpracy z siłownikami elektromechanicznymi SFP.., SSF161.05HF oraz elektrotermicznymi STP..65...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXP47.10-0.63
• Typ zaworu: trójdrogowy zawór strefowy, mieszający
• Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze 1600 kPa / 16 bar)
• Średnica nominalna: DN 10
• Współczynnik kvs (A → AB): 0,63 m³/h
• Współczynnik kvs (B → AB): 0,44 m³/h (≈ 70% kvs kanału A → AB)
• Charakterystyka przepływu: liniowa w kanałach A → AB i B → AB
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącza hydrauliczne: gwint zewnętrzny G ½B wg ISO 228-1 do uszczelnień płaskich
• Przyłącze siłownika: gwint M30 x 1,5
• Skok nominalny: 2,5 mm
• Nieszczelność: 0…0,05% wartości kvs (kanały A → AB oraz B → AB) wg DIN EN 1349
• Zakres temperatur czynnika: 1…110 °C, krótkotrwale do 120 °C
• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Sterowanie ręczne: zintegrowane pokrętło sterowania ręcznego
• Współpraca z siłownikami: elektromechaniczne SFP.., SSF161.05HF oraz elektrotermiczne STP..65..
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Zgodność: osprzęt ciśnieniowy wg PED 2014/68/EU (grupa płynów 2, uznana praktyka inżynierska), zgodność EAC
• Montaż: bezpośrednio na rurociągu, siłownik montowany bez specjalnych narzędzi
• Masa zaworu: ok. 0,32 kg

Zastosowanie

Zawór VXP47.10-0.63 jest przeznaczony do regulacji przepływu wody po stronie instalacji w systemach wentylacji i klimatyzacji (HVAC), w zamkniętych obiegach wodnych. Typowe zastosowania to:

• regulacja przepływu przez klimakonwektory indukcyjne i wentylatorowe,
• małe nagrzewnice i chłodnice wtórne w centralach i urządzeniach końcowych,
• instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• strefowe instalacje grzewcze w obiegach zamkniętych, np. pojedyncze piętra, mieszkania, pojedyncze pomieszczenia.

W połączeniu z siłownikami SFP.. i SSF161.05HF zawór VXP47.. jest szczególnie polecany do zastosowań przełączających, w których wymagana jest bardzo niska nieszczelność.

Funkcje i działanie

Budowa i tory przepływu

• Trzy przyłącza: wlot A, wlot B oraz wylot AB.
• Kanał regulacyjny A → AB: główny tor przepływu o kvs = 0,63 m³/h, z charakterystyką liniową.
• Obejście B → AB: tor pomocniczy (bypass) o kvs = 0,44 m³/h, również z charakterystyką liniową.
• Kierunek przepływu: dopuszczalny jest wyłącznie w kierunkach A → AB i B → AB; zawór może być stosowany tylko jako zawór mieszający.
• Element regulacyjny: dysk / grzyb współpracujący z pierścieniem gniazda osadzonym w kanale A → AB; dodatkowe gniazdo wykonane w obejściu B → AB.
• Uszczelnienia: pierścienie uszczelniające EPDM, smarowane w sposób ciągły, co ogranicza zużycie i poprawia trwałość.
• Sprężyny powrotne: stożkowe sprężyny umożliwiają kompaktową budowę korpusu zaworu.

Praca z siłownikiem

• Zawór współpracuje z siłownikami serii SFP.., SSF161.05HF oraz STP..65.., zgodnie z tabelą „Urządzenia współpracujące” w karcie katalogowej.
• Ruch trzpienia powoduje przeciwbieżną zmianę otwarcia kanałów:
  • przy otwieraniu kanału A → AB jednocześnie następuje zamykanie obejścia B → AB,
  • przy zamykania kanału A → AB następuje otwieranie obejścia B → AB.
• Dzięki temu zawór pracuje jako mieszacz, utrzymując możliwie stałe całkowite natężenie przepływu przez króciec AB.
• Dla zaworów VXP47.. wartości kvs w obejściu B stanowią ok. 70% kvs kanału A → AB, co kompensuje opory przepływu przez wymiennik ciepła lub grzejnik i pomaga utrzymać stały przepływ przy zmianie położenia zaworu.

Sterowanie ręczne

• Zawór posiada zintegrowane pokrętło sterowania ręcznego, umożliwiające ręczne ustawienie otwarcia kanału regulacyjnego A → AB.
• Przy ręcznym otwieraniu kanału A → AB zamyka się obejście B → AB, tak jak przy sterowaniu za pomocą siłownika.
• Zawór może być uruchamiany wyłącznie z założonym pokrętłem lub prawidłowo zamontowanym siłownikiem.

Montaż i wskazówki projektowe

• Zastosowanie: wyłącznie w instalacjach wodnych w obiegach zamkniętych.
• Kierunek przepływu: należy bezwzględnie zachować oznaczony na korpusie kierunek (A → AB, B → AB); zawór nie jest przeznaczony do pracy jako zawór rozdzielający.
• Filtr zanieczyszczeń: w celu zwiększenia niezawodności pracy zaleca się montaż filtra przed zaworem.
• Montaż zaworu z siłownikiem: zawór i siłownik mogą być łatwo zmontowane bezpośrednio na obiekcie, bez specjalnych narzędzi i dodatkowych nastaw.
• Pierścień montażowy AL50: wymagany przy współpracy zaworu V..P47.. z siłownikiem serii SFP..; pierścień należy założyć na zawór przed montażem siłownika.
• Eksploatacja: zawór nie wymaga okresowej obsługi; podczas prac serwisowych należy odłączyć zasilanie, zamknąć zawory odcinające i spuścić ciśnienie z instalacji.
• Dławnica trzpienia: nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.

Dane techniczne

• Model: VXP47.10-0.63
• Typ: zawór trójdrogowy strefowy, mieszający
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Średnica nominalna: DN 10
• Przyłącza hydrauliczne: G ½B (gwint zewnętrzny) wg ISO 228-1, do uszczelnień płaskich
• Współczynnik kvs kanału A → AB: 0,63 m³/h
• Współczynnik kvs obejścia B → AB: 0,44 m³/h
• Charakterystyka przepływu: liniowa (A → AB oraz B → AB)
• Nieszczelność: 0…0,05% kvs (A → AB i B → AB) wg DIN EN 1349
• Zakres temperatur czynnika: 1…110 °C, krótkotrwale max. 120 °C
• Media: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Skok nominalny trzpienia: 2,5 mm
• Iloraz szerokości zakresów: Sv > 50
• Korpus zaworu: brąz CC491K (Rg5) maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącze siłownika: M30 x 1,5
• Zgodność środowiskowa: dostępna deklaracja środowiskowa produktu CE1E4847en (m.in. informacje o zgodności z RoHS, składzie materiałowym i utylizacji)
• Wymiary (bez siłownika): H1 = 46 mm, H2 ≈ 49 mm, L1 = 60 mm, L2 = 30 mm, L3 = 30 mm
• Masa: ok. 0,32 kg

Akcesoria i urządzenia współpracujące

• Siłowniki elektromechaniczne: SFP.., SSF161.05HF (szczegółowe dane – patrz ich karty katalogowe).
• Siłowniki elektrotermiczne: seria STP..65.. (24 V AC/DC i 230 V AC, 2-stawne / PDM oraz z wejściem 0…10 V).
• Śrubunki gwintowane (do VXP47.10-0.63): komplet 3 szt. ALG133 (gwint zewnętrzny G ½ / R ⅜) z nakrętkami łączącymi i uszczelkami płaskimi.
• Pierścień montażowy: AL50 – wymagany przy stosowaniu siłowników SFP.. na zaworach V..P47..

Podane dane techniczne obowiązują przy stosowaniu zaworu z siłownikami wymienionymi w punkcie „Urządzenia współpracujące” karty katalogowej; użycie siłowników innych producentów może skutkować utratą gwarancji producenta.

Podsumowanie

Siemens VXP47.10-0.63 to precyzyjny, trójdrogowy zawór strefowy PN16 o linearnym charakterze przepływu, niewielkim kvs = 0,63 m³/h i kompaktowej budowie DN 10. Korpus z brązu, bardzo niska nieszczelność (≤0,05% kvs), zoptymalizowany stosunek kvs kanału A → AB do obejścia B → AB oraz możliwość współpracy z szeroką gamą siłowników elektromechanicznych i elektrotermicznych Siemens sprawiają, że jest to odpowiedni wybór do strefowego sterowania przepływem wody grzewczej i chłodniczej w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór strefowy trójdrogowy PN16 Siemens VXP47.10-0.63 jest przeznaczony do stosowania wyłącznie w instalacjach zamkniętych HVAC jako zawór mieszający.
• Dopuszczalny kierunek przepływu jest tylko zgodny z oznaczeniami producenta: A → AB oraz B → AB. Nieprawidłowy kierunek przepływu może spowodować nieprawidłowe działanie instalacji.
• Produkt należy montować i uruchamiać wyłącznie zgodnie z dokumentacją producenta oraz instrukcją montażu.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Montaż zaworu z siłownikiem należy wykonywać zgodnie z przewidzianą pozycją montażu. W przypadku współpracy z siłownikiem SFP wymagany jest pierścień montażowy AL50, który należy założyć przed montażem siłownika.
• Przed zaworem powinien być zainstalowany filtr zanieczyszczeń w celu zwiększenia niezawodności działania.
• Podczas prac serwisowych należy wyłączyć pompę i napięcie zasilające współpracującego siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby należy odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Zawór może rozbierać wyłącznie wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt jest przeznaczony do pracy z wodą lodową, wodą grzewczą oraz wodą z dodatkami przeciwzamarzaniowymi. Temperatura czynnika: od 1 do 110°C, krótkotrwale maks. 120°C. Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar).
• Produkt posiada zgodność EAC. Zgodnie z dokumentacją producenta zawór nie podlega oznakowaniu CE w ramach PED 2014/68/EU (uznana praktyka inżynierska, Art. 4 ust. 3).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
