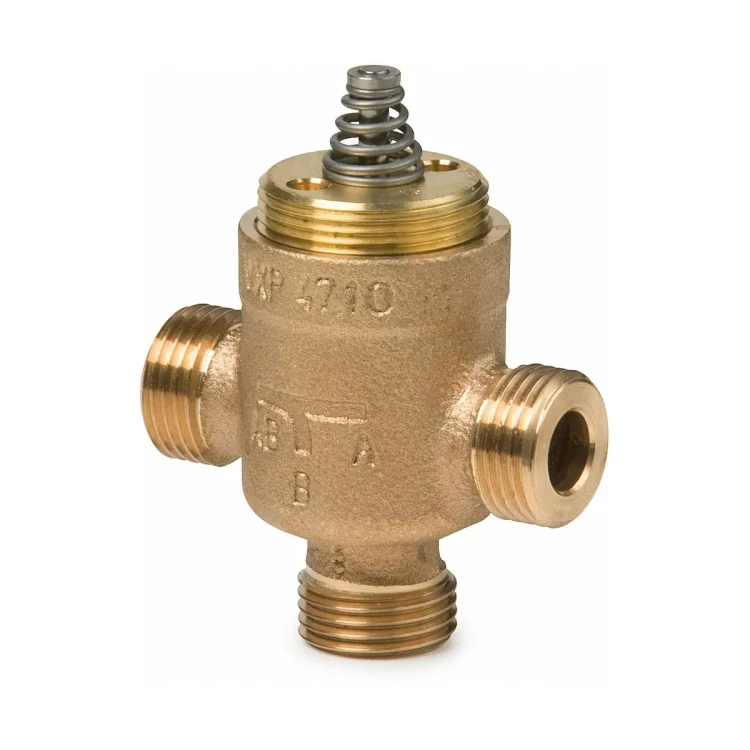

VXP47.15-2.5 Zawór mieszający gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN15, kvs 2.5 [m3/h]

VXP47.15-2.5 to kompaktowy zawór trójdrogowy strefowy typu mieszającego o średnicy DN 15 i współczynniku przepływu kvs = 2,5 m³/h, przeznaczony do pracy w instalacjach wodnych PN16. Wykonany z brązu CC491K (Rg5) korpus z przyłączem gwintowanym G¾B wg ISO 228‑1 oraz liniowa charakterystyka przepływu w kanałach A → AB i B → AB zapewniają precyzyjną regulację przepływu wody grzewczej, chłodniczej lub wody lodowej. Zawór wyposażony jest w pokrętło sterowania ręcznego i przystosowany do współpracy z siłownikami SFP.., SSF161.05HF oraz STP..65...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXP47.15-2.5
• Typ zaworu: trójdrogowy strefowy, mieszający, z obejściem B → AB
• Zastosowanie medium: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Średnica nominalna: DN 15
• Przyłącza hydrauliczne: gwint zewnętrzny G¾B wg ISO 228‑1, do uszczelnień płaskich (zastosowanie z kompletami śrubunków ALG..)
• Ciśnienie nominalne: PN16 wg EN 1333 (dopuszczalne ciśnienie robocze 1600 kPa / 16 bar)
• Charakterystyka przepływu: liniowa w kanałach A → AB i B → AB
• Współczynnik kvs kanału regulacyjnego A → AB: 2,5 m³/h
• Współczynnik kvs obejścia B → AB: 1,75 m³/h (70% kvs kanału A → AB)
• Nieszczelność: 0…0,05% wartości kvs w kanałach A → AB i B → AB (wg DIN EN 1349)
• Skok nominalny trzpienia: 2,5 mm
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C (przy zastosowaniu odpowiednich śrubunków)
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącze siłownika: gwint M30 x 1,5
• Wbudowane sprężyny powrotne umożliwiające kompaktową konstrukcję zaworu
• Pokrętło sterowania ręcznego w standardzie
• Współpraca z siłownikami: elektromechaniczne SFP.., SSF161.05HF, elektrotermiczne STP..65..
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173

Zastosowanie

Zawór VXP47.15-2.5 jest przeznaczony do regulacji przepływu w obiegach wodnych w instalacjach HVAC, w szczególności:

• w instalacjach wentylacji i klimatyzacji – po stronie wody, dla końcowych urządzeń przygotowania powietrza: klimakonwektorów wentylatorowych i indukcyjnych, małych nagrzewnic i chłodnic wtórnych,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych w obiegach zamkniętych – np. pojedyncze piętra budynków, apartamenty, pomieszczenia.

Zawory trójdrogowe VXP47.. z siłownikami SFP.. i SSF161.05HF są szczególnie polecane do zastosowań przełączających, w których wymagana jest bardzo niska nieszczelność.

Budowa i zasada działania

Budowa hydrauliczna

• Zawór trójdrogowy mieszający z dwoma wlotami A i B oraz wylotem AB.
• Element regulacyjny w postaci dysku / grzybka współpracuje z gniazdem w kanale A → AB.
• Dodatkowe gniazdo w obejściu B → AB.
• Kanały przepływu:
  • A → AB – kanał regulacyjny o kvs = 2,5 m³/h,
  • B → AB – obejście o kvs = 1,75 m³/h.
• Pierścienie uszczelniające EPDM z ciągłym smarowaniem dla długiej żywotności.
• Stożkowe sprężyny powrotne umożliwiają kompaktową budowę korpusu.

Funkcja mieszająca

• Regulowany przepływ: wloty A i B, wylot AB.
• Przy (w zależności od siłownika): kanał A → AB otwiera się, a B → AB zamyka.
• Przy chowaniu trzpienia: kanał A → AB zamyka się, a B → AB otwiera.
• Całkowity przepływ przez wylot AB pozostaje zbliżony do stałego dzięki wartości kvs obejścia B → AB ustawionej na poziomie 70% kvs kanału A → AB, co kompensuje opory wymiennika ciepła.
• Dopuszczalny kierunek przepływu: wyłącznie A → AB i B → AB (zastosowania mieszające).

Sterowanie ręczne

• Standardowo zawór wyposażony jest w pokrętło sterowania ręcznego.
• Kanał regulacyjny A → AB może być otwierany ręcznie pokrętłem (w zaworach trójdrogowych powoduje to równoczesne zamykanie obejścia B).
• Uruchamianie zaworu dopuszczalne jest wyłącznie z założonym pokrętłem lub prawidłowo zamontowanym siłownikiem.

Współpraca z siłownikami

Zawór VXP47.15-2.5 współpracuje z następującymi siłownikami Siemens Acvatix:

• SSF161.05HF – siłownik elektromechaniczny, 24 V AC/DC, sygnał sterujący 0…10 V DC, czas przebiegu 12,5 s.
• SFP.. – siłowniki elektromechaniczne, 2-stawne, 10 s, 135 N (wersje 230 V AC i 24 V AC – SFP21/18, SFP81/18).
• STP..65.. – siłowniki elektrotermiczne (m.in. STP121.65.., STP321.65.., STP161.65L10, STP162.65L10) z czasem przebiegu 4,5 min lub 30 s/mm, w wersjach 2‑stawnych, PDM lub 0…10 V DC.

Dane techniczne różnicy ciśnień Δpmax i Δps dla zaworu z konkretnym siłownikiem podane są w tabeli „Urządzenia współpracujące” w karcie katalogowej – należy je uwzględnić przy doborze kombinacji zawór–siłownik.

Dane techniczne

• Model: VXP47.15-2.5
• Typ: zawór trójdrogowy strefowy, mieszający
• Średnica nominalna: DN 15
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka przepływu: liniowa (A → AB, B → AB)
• Nieszczelność (A → AB, B → AB): 0…0,05% kvs wg DIN EN 1349
• Współczynnik kvs (A → AB): 2,5 m³/h
• Współczynnik kvs (B → AB): 1,75 m³/h
• Skok nominalny trzpienia: 2,5 mm
• Temperatura czynnika: 1…110 °C (krótkotrwale do 120 °C*)
  *przy zastosowaniu odpowiednich śrubunków ALG..B do temperatur do 100 °C – zgodnie z kartą katalogową akcesoriów
• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wg VDI 2035
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Korpus: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącze hydrauliczne: G¾B wg ISO 228‑1 (gwint zewnętrzny, walcowy)
• Przyłącze siłownika: M30 x 1,5
• Zgodność: EAC (Euroazjatycka zgodność)
• Dyrektywa PED 2014/68/EU: osprzęt ciśnieniowy, grupa płynów 2, uznana praktyka inżynierska (bez oznaczenia CE wg Art. 4, ust. 3)

Wymiary i masa

• Typ: zawór trójdrogowy VXP47.15-2.5
• DN: 15
• Gwint przyłącza: G¾B
• d (średnica wewnętrzna przyłącza): 14 mm
• H1: 46 mm
• H2: ≈ 49 mm
• L1: 65 mm
• L2: 32,5 mm
• L3: 32,5 mm
• Masa: ok. 0,37 kg

Montaż i uruchomienie

• Zawór zaleca się montować na powrocie instalacji, aby uszczelnienia trzpienia pracowały w niższej temperaturze.
• Przed zaworem należy przewidzieć filtr zanieczyszczeń dla zwiększenia niezawodności pracy.
• Kierunek przepływu musi odpowiadać oznaczeniom na korpusie: tylko A → AB i B → AB.
• Zawory trójdrogowe VXP47.. mogą być stosowane wyłącznie jako zawory mieszające.
• Zawór z siłownikiem montuje się bezpośrednio na obiekcie – bez specjalnych narzędzi i dodatkowych nastaw.
• Przy współpracy z siłownikami SFP.. wymagany jest pierścień montażowy AL50, który należy nałożyć na zawór przed montażem siłownika.
• Uruchamianie zaworu jest dopuszczalne wyłącznie z założonym pokrętłem ręcznym lub prawidłowo zamontowanym siłownikiem.

Akcesoria (dobierane osobno)

• Śrubunki gwintowane z uszczelką płaską:
  • ALG143 – komplet 3 szt. (do zaworów trójdrogowych VXP47.15-2.5), gwint: G¾ (zawór) / R½ (instalacja).
• Dla zaworu DN 15 dostępne są również śrubunki gwintowane ALG..2 / ALG..2B (zestawy 2 szt.) w przypadku zastosowań z zaworami przelotowymi – zgodnie z kartą katalogową ALG..

Podsumowanie

Siemens VXP47.15-2.5 to precyzyjny, liniowy zawór trójdrogowy strefowy DN 15, PN16 o kvs = 2,5 m³/h, zaprojektowany do mieszania strumieni wody w instalacjach grzewczych i chłodniczych. Solidny korpus z brązu, wysoka szczelność (0…0,05% kvs), szeroki zakres temperatur czynnika oraz pełna kompatybilność z siłownikami elektromechanicznymi SFP.., SSF161.05HF i elektrotermicznymi STP..65.. czynią z niego nowoczesne i niezawodne rozwiązanie do sterowania przepływem w strefowych systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym PN16. Dopuszczalne ciśnienie robocze wynosi 1600 kPa (16 bar).
• Produkt podlega dyrektywie PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2; zgodnie z dokumentacją nie podlega oznaczeniu CE na podstawie Art. 4, par. 3 (uznana praktyka inżynierska).
• Posiada zgodność EAC.
• Montaż, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta. Prace powinien wykonywać wykwalifikowany personel.
• Zawór trójdrogowy VXP47.15-2.5 może być stosowany wyłącznie do zastosowań mieszających.
• Przestrzegać dopuszczalnego kierunku przepływu wyłącznie A → AB oraz B → AB. Nieprawidłowy kierunek przepływu może spowodować nieprawidłową pracę instalacji.
• Produkt należy stosować wyłącznie z dopuszczonymi czynnikami: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi, zgodnie z zaleceniami producenta dotyczącymi jakości wody.
• Dopuszczalna temperatura czynnika wynosi od 1 do 110 °C, krótkotrwale maksymalnie 120 °C. Kontakt z gorącym czynnikiem lub rozgrzanymi elementami może powodować oparzenia.
• Przed zaworem zaleca się zamontowanie filtra zanieczyszczeń w celu zwiększenia niezawodności działania.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia urządzenia. Jeżeli zawór współpracuje z siłownikiem, przed pracami należy również odłączyć zasilanie elektryczne.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Rozbiórkę może wykonywać wyłącznie wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i obowiązującymi przepisami.
