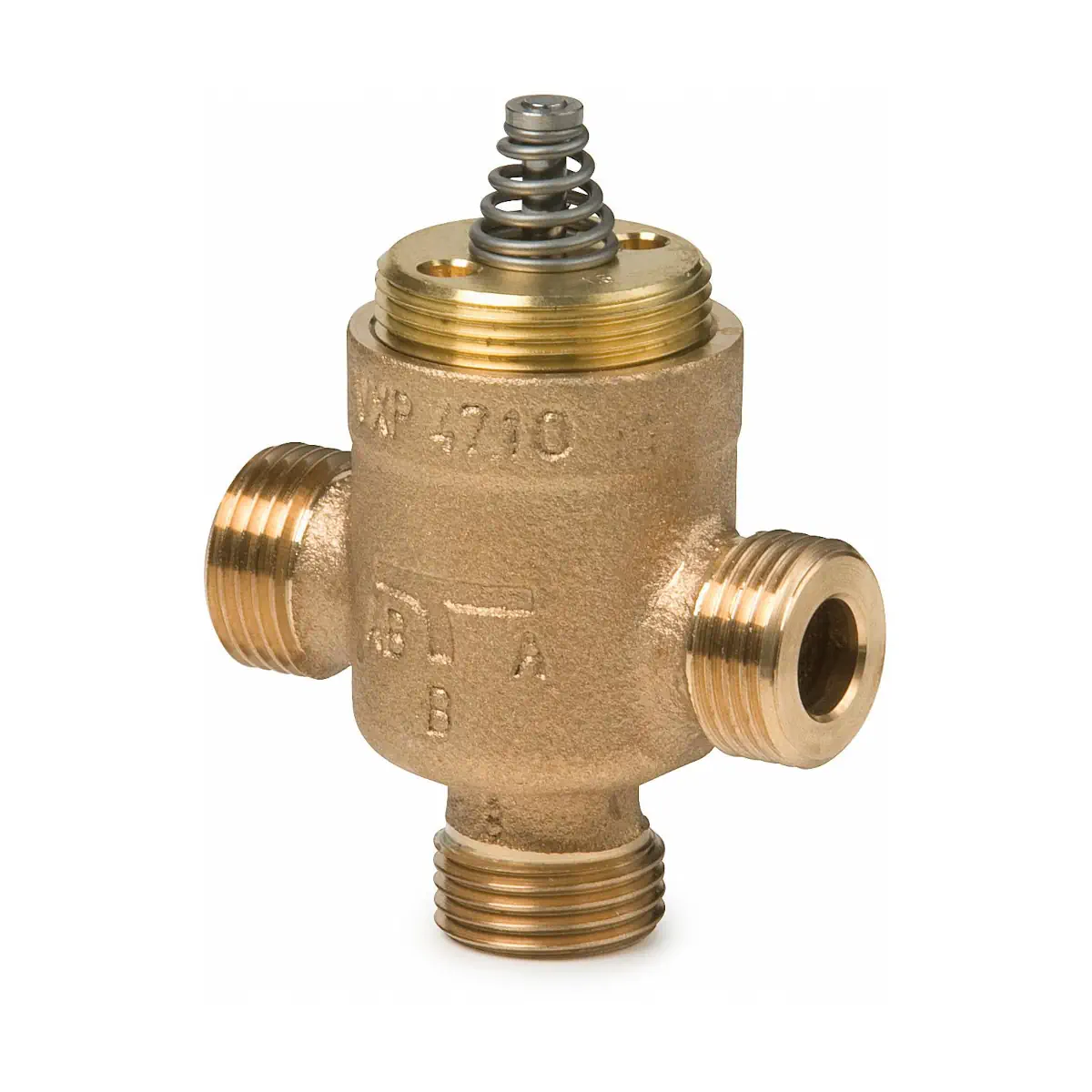

VXP47.10-0.4 Zawór mieszający gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN10, kvs 0.4 [m3/h]

VXP47.10-0.4 to trójdrogowy zawór strefowy mieszający PN16 z serii Acvatix, o średnicy DN 10 i współczynniku przepływu kvs = 0,4 m³/h (A → AB), przeznaczony do regulacji przepływu wody w zamkniętych obiegach instalacji grzewczych i chłodniczych HVAC. Korpus z brązu CC491K (Rg5) z gwintowanymi przyłączami G½B wg ISO 228-1, liniowa charakterystyka oraz bardzo niski poziom nieszczelności czynią z niego precyzyjny element regulacyjny do małych wymienników ciepła. Zawór wyposażony jest w pokrętło sterowania ręcznego i współpracuje z siłownikami elektromechanicznymi SFP.., SSF161.05HF oraz elektrotermicznymi STP..65...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXP47.10-0.4
• Typ zaworu: trójdrogowy zawór strefowy mieszający, PN16
• Średnica nominalna: DN 10
• Przeznaczenie: regulacja przepływu wody w obiegach zamkniętych instalacji grzewczych, chłodniczych oraz wentylacyjno–klimatyzacyjnych (HVAC)
• Charakterystyka przepływu: liniowa w kanale regulacyjnym A → AB oraz w obejściu B → AB
• Funkcja hydrauliczna: zawór mieszający – dwa wloty (A, B), jeden wylot (AB)
• kvs A → AB: 0,4 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• kvs B → AB: 0,28 m³/h (ok. 70% kvs kanału A → AB)
• Nieszczelność (A → AB, B → AB): 0…0,05% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 2,5 mm
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228-1, do uszczelnień płaskich
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne czynniki: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Przyłącze siłownika: gwint M30 × 1,5
• Sterowanie ręczne: standardowe pokrętło sterowania ręcznego na korpusie zaworu
• Współpraca z siłownikami: elektromechaniczne SFP.., SSF161.05HF oraz elektrotermiczne STP..65.. (dostępne wykonania 2-stawne, 3-stawne oraz modulacyjne 0…10 V DC)
• Masa zaworu: ok. 0,32 kg

Zastosowanie

Zawór VXP47.10-0.4 przeznaczony jest do precyzyjnej regulacji przepływu wody w strefowych układach ogrzewania i chłodzenia w obiegach zamkniętych, w szczególności:

• w instalacjach wentylacji i klimatyzacji po stronie wody, do regulacji końcowych urządzeń przygotowania powietrza, takich jak: klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice oraz chłodnice wtórne,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła pracującym naprzemiennie w trybie ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami ciepła do ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych w obiegach zamkniętych, np. dla pojedynczych pięter, mieszkań, biur lub wydzielonych pomieszczeń.

Zawory trójdrogowe VXP47.. w połączeniu z siłownikami SFP.. lub SSF161.05HF są szczególnie zalecane do zastosowań przełączających (change-over), w których wymagana jest bardzo niska nieszczelność zaworu.

Budowa i zasada działania

Budowa hydrauliczna

• Zawór posiada trzy króćce: dwa wloty A i B oraz wspólny wylot AB.
• Kanał regulacyjny A → AB wyposażony jest w osadzony pierścień gniazda, natomiast gniazdo obejścia B → AB wykonane jest w korpusie zaworu.
• Element regulacyjny ma postać dysku / grzyba współpracującego z gniazdami w kanałach A → AB i B → AB.
• Stożkowe sprężyny powrotne umożliwiają kompaktową konstrukcję zaworu i stabilną pracę układu uszczelnień.
• Pierścienie uszczelniające są smarowane w sposób ciągły, co ogranicza zużycie i poprawia szczelność długoterminową.

Funkcja mieszająca

• Zawór VXP47.10-0.4 pracuje jako zawór mieszający: medium z króćców A i B jest dozowane w sposób przeciwbieżny do wspólnego króćca AB.
• Przy ruchu trzpienia w jednym kierunku:
  • przekrój przepływu w kanale A → AB jest zwiększany (otwieranie),
  • przekrój przepływu w kanale B → AB jest jednocześnie zmniejszany (zamykanie).
• Przy ruchu trzpienia w kierunku przeciwnym:
  • kanał A → AB jest stopniowo zamykany,
  • kanał B → AB – otwierany.
• Kierunek przepływu jest dopuszczalny wyłącznie w kierunku A → AB oraz B → AB – zawór nie jest przeznaczony do pracy jako zawór rozdzielający.

Charakterystyka przepływu i kvs

• Zarówno w kanale regulacyjnym A → AB, jak i w obejściu B → AB obowiązuje charakterystyka liniowa, co ułatwia projektowanie i regulację hydrauliczną układu.
• Dla zaworów VXP47.., w tym VXP47.10-0.4, wartość kvs w obejściu B → AB stanowi ok. 70% wartości kvs kanału A → AB. W tym modelu oznacza to:
  • kvs A → AB = 0,4 m³/h,
  • kvs B → AB = 0,28 m³/h.
• Tak dobrane kvs ramienia obejściowego kompensuje opory przepływu wymiennika ciepła lub grzejnika, utrzymując całkowite natężenie przepływu V̇100 na możliwie stałym poziomie.

Montaż i współpraca z siłownikami

• Zawór jest przeznaczony do montażu w obiegach zamkniętych instalacji wodnych.
• Zaleca się instalowanie zaworów przelotowych na powrocie, aby uszczelnienia trzpienia pracowały w niższej temperaturze; zasada ta jest korzystna również dla zaworów trójdrogowych VXP47..
• Dla zwiększenia niezawodności pracy zalecany jest filtr zanieczyszczeń przed zaworem.
• Zawór dostarczany jest z pokrętłem sterowania ręcznego – kanał regulacyjny A → AB może być otwierany ręcznie lub automatyką poprzez siłownik; w zaworach trójdrogowych powoduje to odpowiednie zamykanie / otwieranie ramienia B → AB.
• Zawór i siłownik mogą być zmontowane bezpośrednio na obiekcie, bez konieczności stosowania specjalnych narzędzi czy dodatkowych nastaw.
• Przyłącze siłownika: M30 × 1,5 – przystosowane do siłowników z rodziny Acvatix.
• Współpracujące siłowniki:
  • SSF161.05HF – siłownik elektromechaniczny z sygnałem sterującym 0…10 V DC (24 V AC/DC),
  • SFP.. – siłowniki elektromechaniczne 2-stawne (230 V AC lub 24 V AC),
  • STP..65.. – siłowniki elektrotermiczne (24 V AC/DC lub 230 V AC, wersje 2-stawne / PDM lub modulacyjne 0…10 V DC).
• W przypadku stosowania siłowników SFP.. wymagany jest pierścień montażowy AL50, zakładany na zawór przed montażem siłownika (akcesorium zamawiane osobno).

Dane techniczne VXP47.10-0.4

• Typ zaworu: trójdrogowy zawór strefowy mieszający
• Średnica nominalna DN: 10
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka przepływu: liniowa (A → AB, B → AB)
• kvs A → AB: 0,4 m³/h
• kvs B → AB: 0,28 m³/h
• Nieszczelność wewnętrzna: 0…0,05% kvs (A → AB i B → AB), wg DIN EN 1349
• Skok nominalny trzpienia: 2,5 mm
• Czynniki robocze: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Iloraz szerokości zakresów: Sv > 50
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228-1, do uszczelnień płaskich
• Przyłącze siłownika: M30 × 1,5
• Zgodność z PED 2014/68/EU: osprzęt ciśnieniowy, grupa płynów 2, bez oznaczenia CE (uznana praktyka inżynierska)
• Zgodność EAC: Euroazjatycka zgodność

Wymiary i masa

• DN: 10
• Gwint korpusu: G½B
• Średnica wewnętrzna d: 10,5 mm
• Wysokość do osi króćców H1: 46 mm
• Wysokość całkowita korpusu H2: ok. 49 mm (bez siłownika)
• Długość korpusu L1: 60 mm
• Długość króćców L2 / L3: 30 mm / 30 mm
• Masa: ok. 0,32 kg

Eksploatacja i serwis

• Zawór VXP47.10-0.4 nie wymaga okresowej obsługi.
• Podczas prac serwisowych przy zaworze / siłowniku należy:
  • wyłączyć pompę i napięcie zasilające,
  • zamknąć zawory odcinające i zredukować ciśnienie w instalacji,
  • odczekać do całkowitego ostygnięcia medium.
• Dławnica nie jest elementem wymiennym – w przypadku stwierdzenia nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VXP47.10-0.4 to kompaktowy trójdrogowy zawór strefowy DN 10, PN16 o kvs 0,4 m³/h, zaprojektowany do precyzyjnej regulacji małych przepływów wody w systemach HVAC. Liniowa charakterystyka, bardzo niski poziom nieszczelności, korpus z brązu CC491K, szeroki zakres temperatur czynnika oraz możliwość współpracy z nowoczesnymi siłownikami elektrycznymi SFP.., SSF161.05HF i STP..65.. sprawiają, że jest to niezawodne rozwiązanie do mieszania strumieni wody w klimakonwektorach, nagrzewnicach, chłodnicach i strefowych obiegach grzewczo–chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór trójdrogowy strefowy Siemens VXP47.10-0.4, PN16, do zastosowań mieszających w zamkniętych obiegach wody.
• Zawór przeznaczony jest wyłącznie do instalacji zamkniętych HVAC. Model VXP47.10-0.4 może być stosowany tylko do zastosowań mieszających.
• Dopuszczalny kierunek przepływu wyłącznie zgodnie z oznaczeniami producenta: A → AB oraz B → AB. Nieprawidłowy kierunek przepływu może spowodować nieprawidłową pracę instalacji.
• Montaż, uruchomienie i serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed zaworem należy zainstalować filtr zanieczyszczeń w celu zwiększenia niezawodności działania i ochrony elementów uszczelniających.
• Przestrzegać dopuszczalnego położenia montażowego wskazanego przez producenta. Nie montować w pozycjach niedozwolonych.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Produkt może współpracować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta dla tego modelu. Stosowanie nieprzewidzianych siłowników może spowodować nieprawidłową pracę urządzenia.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia układu.
• Nie rozbierać zaworu. Z powodu napiętej sprężyny powrotnej rozbieranie może spowodować obrażenia wskutek szybko poruszających się części. Demontaż wewnętrzny może wykonywać tylko wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie przekraczać parametrów pracy produktu: ciśnienie nominalne PN16, dopuszczalne ciśnienie robocze 1600 kPa (16 bar), temperatura czynnika 1...110°C, krótkotrwale maks. 120°C.
• Stosować wyłącznie z dopuszczonymi mediami: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody zgodnie z VDI 2035.
• Produkt jest osprzętem ciśnieniowym zgodnie z PED 2014/68/UE, grupa płynów 2; dla tego wyrobu dokumentacja wskazuje brak oznaczenia CE zgodnie z art. 4 ust. 3.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i recyklingu materiałów.
