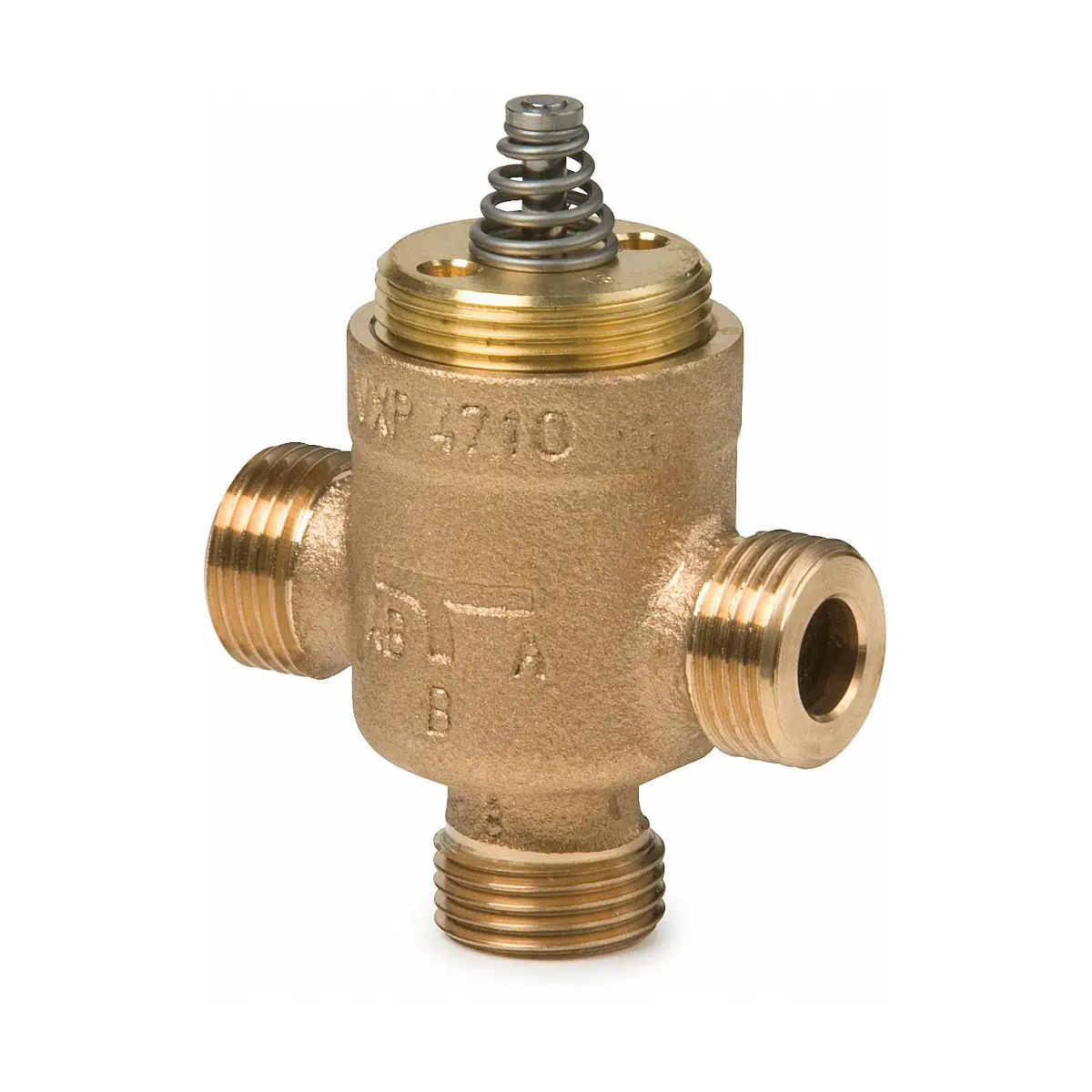

VXP47.20-4 Zawór mieszający gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN20, kvs 4 [m3/h]

VXP47.20-4 to trójdrogowy zawór strefowy Acvatix PN16 o średnicy DN20 i współczynniku kvs 4,0 m³/h w kanale regulacyjnym A → AB, przeznaczony do wodnych instalacji grzewczych i chłodniczych w obiegach zamkniętych. Korpus z brązu CC491K (Rg5) z gwintem zewnętrznym G1B zgodnym z ISO 228‑1, liniowa charakterystyka przepływu oraz wbudowane pokrętło sterowania ręcznego zapewniają niezawodną i precyzyjną regulację w aplikacjach mieszających, np. przy klimakonwektorach i nagrzewnicach.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXP47.20-4
• Typ: trójdrogowy zawór strefowy do zastosowań mieszających
• Ciśnienie nominalne: PN16, dopuszczalne ciśnienie robocze 1600 kPa (16 bar)
• Średnica nominalna: DN20
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228‑1 do uszczelnień płaskich
• Przyłącze siłownika: gwint M30 x 1,5
• Charakterystyka przepływu: liniowa w kanale regulacyjnym A → AB i obejściu B → AB
• Współczynnik kvs A → AB: 4,0 m³/h
• Współczynnik kvs B → AB: 2,8 m³/h (70% kvs kanału A → AB)
• Nieszczelność A → AB / B → AB: 0…0,05% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 2,5 mm
• Czynniki robocze: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Iloraz szerokości zakresów: Sv > 50 wg VDI 2173
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Sposób regulacji: element regulacyjny w postaci dysku/grzyba w kanale A → AB oraz gniazdo w obejściu B → AB
• Sterowanie ręczne: wbudowane pokrętło sterowania ręcznego
• Współpraca z siłownikami: elektromechanicznymi SFP.., SSF161.05HF oraz elektrotermicznymi STP..65..
• Wymiary (orientacyjne): H1 = 49 mm, H2 ≈ 52 mm, L1 = 80 mm, L2 = 40 mm, L3 = 40 mm
• Średnica gniazda (d): 20 mm
• Masa: ok. 0,5 kg

Zastosowanie

Zawór VXP47.20-4 przeznaczony jest do wodnych instalacji HVAC w obiegach zamkniętych, szczególnie jako zawór mieszający w strefowych układach grzewczych i chłodniczych:

• końcowe urządzenia przygotowania powietrza po stronie wody, np. klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice i chłodnice wtórne,
• instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• strefy grzewcze w obiegach zamkniętych, np. pojedyncze piętra, apartamenty czy indywidualne pomieszczenia.

Zawory trójdrogowe VXP47.. w połączeniu z siłownikami SFP.. i SSF161.05HF są szczególnie przydatne w zastosowaniach przełączających, gdzie wymagana jest bardzo niska nieszczelność.

Funkcje i działanie

Praca jako zawór mieszający

• Zawór VXP47.20-4 jest trójdrogowym zaworem mieszającym z dwoma wlotami (A i B) oraz jednym wylotem (AB).
• Kanał regulacyjny A → AB i obejście B → AB posiadają liniową charakterystykę przepływu.
• Kierunek przepływu jest dopuszczalny wyłącznie z A do AB i z B do AB.
• Zawory trójdrogowe VXP47.. mogą być stosowane wyłącznie do zastosowań mieszających.
• Ruch trzpienia powoduje przeciwbieżną zmianę przekroju portów:
  • otwieranie kanału A → AB jednocześnie zamyka obejście B → AB,
  • zamykanie kanału A → AB otwiera obejście B → AB.

Stałe całkowite natężenie przepływu

• W obejściu B → AB wartości kvs stanowią ok. 70% wartości kvs kanału regulacyjnego A → AB (dla VXP47.20-4: 2,8 m³/h wobec 4,0 m³/h).
• Rozwiązanie to kompensuje opory przepływu przez wymiennik ciepła lub grzejnik i pomaga utrzymać całkowite natężenie przepływu przez zawór na zbliżonym poziomie.

Sterowanie ręczne

• Zawór wyposażony jest w pokrętło sterowania ręcznego.
• Kanał regulacyjny A → AB może być otwierany:
  • elektrycznie – przez siłownik, lub
  • ręcznie – za pomocą pokrętła.
• W zaworach trójdrogowych otwieranie kanału A → AB powoduje jednoczesne zamykanie obejścia B.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Szczelność i trwałość

• Nieszczelność w kanałach A → AB i B → AB wynosi zaledwie 0…0,05% kvs, zgodnie z DIN EN 1349.
• Pierścienie uszczelniające EPDM są smarowane w sposób ciągły, co wspiera trwałość i niezawodność pracy.
• Stożkowe sprężyny powrotne umożliwiają kompaktową budowę zaworu.
• Dławnica nie jest przewidziana do wymiany; w przypadku nieszczelności należy wymienić cały zawór.
• Zawory V..P47.. nie wymagają okresowej obsługi.

Konstrukcja i materiały

• Element regulacyjny: dysk / grzyb sterujący przepływem w kanale regulacyjnym A → AB.
• Gniazdo wykonane w obejściu B → AB.
• Korpus: brąz CC491K (Rg5), maks. 4% Pb.
• Trzpień: stal nierdzewna.
• Gniazdo, grzybek, dławnica: mosiądz.
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły.
• Przyłącze siłownika: gwint M30 x 1,5.
• Gwint przyłączeniowy do instalacji: G1B wg ISO 228‑1 (gwint zewnętrzny, walcowy), do uszczelnień płaskich.

Dane techniczne

• Typ zaworu: trójdrogowy zawór strefowy, mieszający
• Średnica nominalna: DN20
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka przepływu: liniowa (A → AB i B → AB)
• kvs A → AB: 4,0 m³/h
• kvs B → AB: 2,8 m³/h
• Nieszczelność A → AB: 0…0,05% kvs
• Nieszczelność B → AB: 0…0,05% kvs
• Iloraz szerokości zakresów: Sv > 50
• Skok nominalny trzpienia: 2,5 mm
• Czynniki robocze: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Grupa płynów (PED 2014/68/UE): 2 (osprzęt ciśnieniowy, uznana praktyka inżynierska)
• Zgodność: EAC (euroazjatycka zgodność)
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228‑1
• Przyłącze siłownika: M30 x 1,5
• Wymiary: H1 = 49 mm, H2 ≈ 52 mm, L1 = 80 mm, L2 = 40 mm, L3 = 40 mm, d = 20 mm
• Masa: ok. 0,5 kg

Montaż i uruchomienie

• Zawór zaleca się instalować w obiegach powrotnych, gdzie uszczelnienia trzpienia narażone są na niższe temperatury.
• Przed zaworem powinien być zainstalowany filtr zanieczyszczeń, aby zwiększyć niezawodność pracy.
• Należy przestrzegać właściwego kierunku przepływu oznaczonego na korpusie – dopuszczalne są tylko kierunki A → AB i B → AB.
• Zawory trójdrogowe VXP47.. mogą być wykorzystywane tylko jako zawory mieszające.
• Zawór z siłownikiem może być zmontowany bezpośrednio na instalacji, bez użycia specjalnych narzędzi i bez dodatkowych nastaw.
• Przy współpracy z siłownikami SFP.. wymagany jest pierścień montażowy AL50, który należy założyć na zawór przed montażem siłownika.
• Podczas uruchamiania zaworu należy upewnić się, że pokrętło sterowania ręcznego lub siłownik są prawidłowo zamontowane.

Wyposażenie dodatkowe i współpracujące urządzenia

• Śrubunki gwintowane (zestaw 3 szt.):
  • ALG153 – komplet śrubunków gwintowanych do zaworów trójdrogowych DN20 z gwintem G1B / Rp ½, do rur stalowych z gwintem rurowym.
  • ALG153B – wersja śrubunków z mosiądzu do czynników o temperaturze do 100 °C.
• Siłowniki elektromechaniczne: SFP.., SSF161.05HF
• Siłowniki elektrotermiczne: STP..65..

Podsumowanie

Siemens VXP47.20-4 to kompaktowy, trójdrogowy zawór strefowy PN16 o średnicy DN20 i liniowej charakterystyce przepływu, przeznaczony do precyzyjnej regulacji przepływu w wodnych instalacjach grzewczych i chłodniczych. Korpus z brązu CC491K, bardzo niska nieszczelność (0…0,05% kvs), zoptymalizowany stosunek kvs w obejściu B → AB oraz kompatybilność z szeroką gamą siłowników SFP.., SSF161.05HF i STP..65.. sprawiają, że jest to uniwersalne rozwiązanie do strefowych układów HVAC w budynkach mieszkalnych, komercyjnych i biurowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór strefowy trójdrogowy PN16 do stosowania wyłącznie w instalacjach zamkniętych, zgodnie z dokumentacją producenta.
• Produkt podlega dyrektywie PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2; zgodnie z dokumentacją producenta nie jest oznaczany znakiem CE na podstawie art. 4 ust. 3 (uznana praktyka inżynierska).
• Dopuszczalne ciśnienie robocze: maks. 1600 kPa (16 bar). Przekroczenie dopuszczalnych parametrów pracy może spowodować nieszczelność, uszkodzenie zaworu lub instalacji.
• Dopuszczalna temperatura czynnika: od 1 °C do 110 °C, krótkotrwale maks. 120 °C. Stosować wyłącznie z dopuszczonymi mediami: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi.
• Zawór należy montować i uruchamiać zgodnie z instrukcją producenta, z zachowaniem właściwego kierunku przepływu wyłącznie A → AB oraz B → AB. Nieprawidłowy montaż może spowodować nieprawidłową pracę układu.
• Model VXP47.20-4 może być wykorzystywany wyłącznie do zastosowań mieszających.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu zwiększenia niezawodności działania i ograniczenia ryzyka uszkodzenia.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Ze względu na napiętą sprężynę powrotną rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż i rozbieranie mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi złomowania elementów.
• Parametry techniczne i bezpieczeństwo użytkowania są potwierdzone wyłącznie przy współpracy z siłownikami wskazanymi przez producenta; stosowanie siłowników innych producentów powoduje utratę gwarancji.
