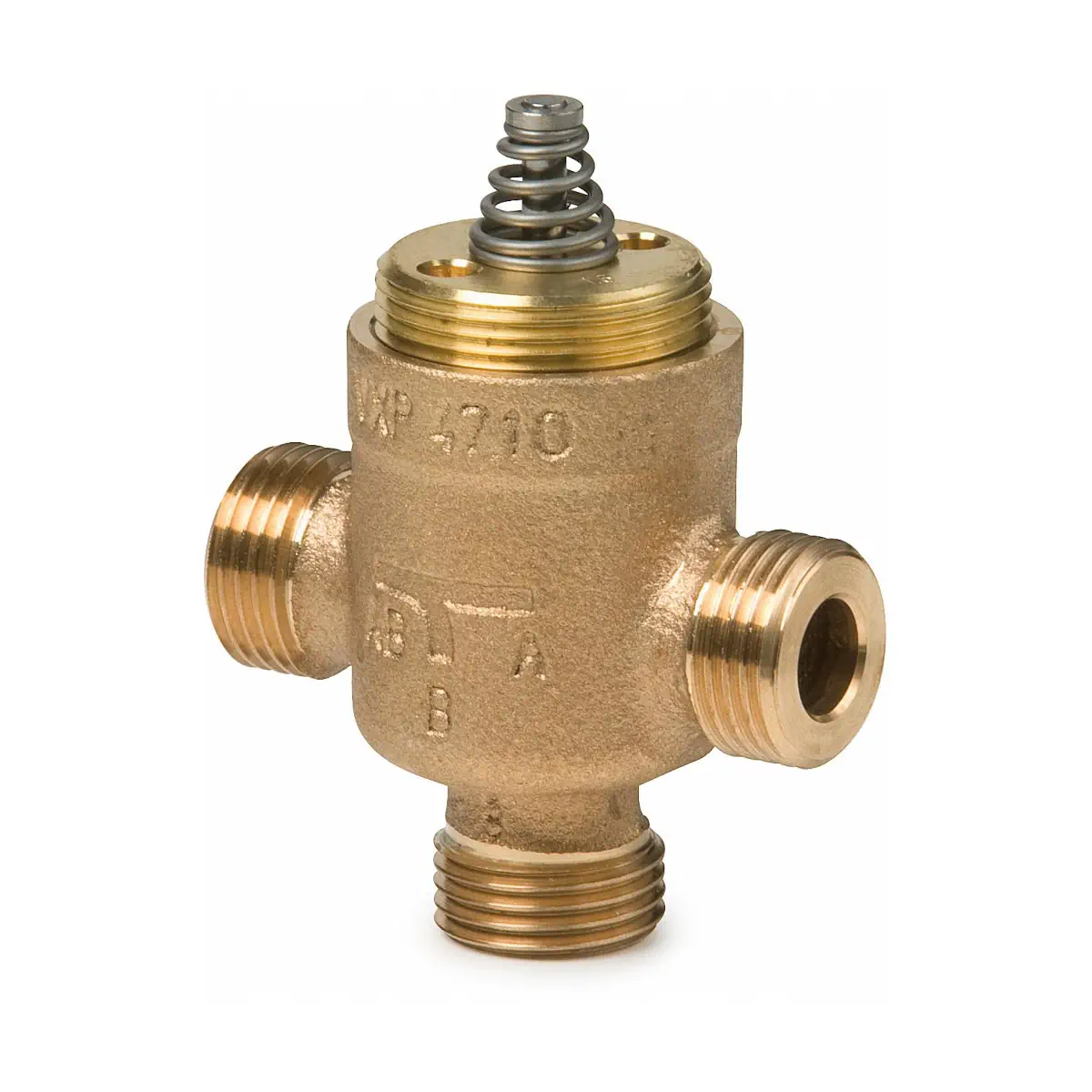

VXP47.10-1.6 Zawór mieszający gwintowany z brązu, PN16, 1..110 [°C], skok 2,5 [mm], DN10, kvs 1.6 [m3/h]

VXP47.10-1.6 to trójdrogowy zawór strefowy Acvatix™ firmy Siemens, o ciśnieniu nominalnym PN16, średnicy DN10 i współczynniku kvs = 1,6 m³/h w kanale regulacyjnym A → AB. Przeznaczony jest do wodnych instalacji grzewczych i chłodniczych w obiegach zamkniętych – szczególnie do klimakonwektorów, małych nagrzewnic i chłodnic wtórnych. Korpus z brązu CC491K (Rg5) z liniową charakterystyką przepływu oraz bardzo niskim poziomem nieszczelności czynią go precyzyjnym zaworem mieszającym do zastosowań strefowych.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: Acvatix™
• Model: VXP47.10-1.6
• Typ: zawór strefowy trójdrogowy, mieszający, do instalacji wodnych
• Ciśnienie nominalne: PN16 (dopuszczalne ciśnienie robocze 1600 kPa / 16 bar)
• Średnica nominalna: DN10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228-1 do uszczelnień płaskich
• kvs (kanał regulacyjny A → AB): 1,6 m³/h
• kvs (obejście B → AB): 1,12 m³/h (70% kvs kanału A → AB)
• Charakterystyka przepływu: liniowa w kanale A → AB oraz w obejściu B → AB
• Nieszczelność: 0…0,05% wartości kvs (kanał A → AB i obejście B → AB)
• Skok nominalny trzpienia: 2,5 mm
• Zakres temperatur czynnika: 1…110 °C, krótkotrwale do 120 °C
• Czynniki robocze: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecenia jakości wody wg VDI 2035)
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącze siłownika: gwint M30 x 1,5
• Sterowanie ręczne: pokrętło sterowania ręcznego na korpusie zaworu
• Wymiary (przyłącze G½B, DN10): H1 = 46 mm, H2 ≈ 49 mm, L1 = 60 mm, L2 = 30 mm, L3 = 30 mm
• Masa: ok. 0,32 kg

Zastosowanie

Zawór VXP47.10-1.6 jest przeznaczony do regulacji przepływu wody po stronie wodnej w zamkniętych instalacjach HVAC, m.in.:

• w instalacjach wentylacji i klimatyzacji – sterowanie końcowymi urządzeniami przygotowania powietrza, takimi jak:
  • klimakonwektory indukcyjne i wentylatorowe,
  • małe nagrzewnice i chłodnice wtórne.
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych w obiegach zamkniętych, np.:
  • pojedyncze piętra budynku,
  • apartamenty i pojedyncze pomieszczenia.

Zawory trójdrogowe VXP47.. z siłownikami SFP.. i SSF161.05HF są szczególnie polecane do zastosowań przełączających, w których wymagana jest bardzo mała nieszczelność w położeniu zamkniętym.

Funkcje i działanie

Konstrukcja i kierunek przepływu

• Typ zaworu: trójdrogowy, mieszający – dwa wloty (A i B) oraz jeden wylot (AB).
• Regulowany przepływ:
  • wlot A → AB – kanał regulacyjny (przepływ zmienny),
  • wlot B → AB – obejście (przepływ zmienny),
  • wylot AB – przepływ stały (suma strumieni z A i B).
• Dopuszczalny kierunek przepływu tylko:
  • A → AB oraz B → AB – zawór może być stosowany wyłącznie jako zawór mieszający, nie rozdzielający.
• Elementy regulujące mają formę dysku / grzyba; pierścień gniazda znajduje się w kanale A → AB, a gniazdo w obejściu B → AB.

Praca mieszająca i charakterystyka kvs

• Liniowa charakterystyka w kanale regulacyjnym A → AB i obejściu B → AB zapewnia przewidywalną, prostą regulację przepływu w funkcji skoku zaworu.
• W obejściu B → AB wartość kvs = 1,12 m³/h, czyli 70% kvs kanału A → AB (1,6 m³/h), co:
  • kompensuje dodatkowe opory przepływu wymiennika ciepła lub grzejnika,
  • utrzymuje całkowite natężenie przepływu przez zawór możliwie na stałym poziomie.
• Całkowita nieszczelność w kanale A → AB i obejściu B → AB wynosi jedynie 0…0,05% wartości kvs, co ogranicza niepożądane przepływy w położeniu zamkniętym.
• Stożkowe sprężyny powrotne pozwalają na kompaktową konstrukcję zaworu i stabilną pracę w pełnym zakresie skoku.
• Iloraz szerokości zakresów Sv > 50 (kvs / kvr) zapewnia szeroki użyteczny zakres regulacji.

Urządzenia współpracujące (siłowniki)

Zawór VXP47.10-1.6 przystosowany jest do automatyzacji za pomocą siłowników montowanych na gwincie M30 x 1,5. Producent przewiduje współpracę z:

• Siłowniki elektromechaniczne:
  • SSF161.05HF – siłownik z wejściem sygnału ciągłego 0…10 V DC (zasilanie 24 V AC/DC),
  • SFP.. – siłowniki 2-stawne (230 V AC lub 24 V AC),
  • siłowniki serii SSP.. (3-stawne, AC 230 V / 24 V – produkty stopniowo wycofywane).
• Siłowniki elektrotermiczne:
  • seria STP..65.. – wersje 2-stawne oraz z modulacją czasu trwania impulsów (PDM) i wersje z wejściem 0…10 V DC (24 V AC/DC lub 230 V AC).

Maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym A → AB dla modelu VXP47.10-1.6 (z siłownikiem) wynosi:

• do 300 kPa – z siłownikami elektromechanicznymi SSF161.05HF i SFP..,
• do 150 kPa – z siłownikami elektrotermicznymi STP..65...

Dane te odnoszą się do parametru Δpmax, czyli maksymalnej dopuszczalnej różnicy ciśnienia w kanale regulacyjnym dla całego zakresu skoku zaworu z siłownikiem.

Dane techniczne

• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka przepływu: liniowa (A → AB, B → AB)
• Nieszczelność: 0…0,05% kvs (A → AB i B → AB) wg DIN EN 1349
• Czynniki robocze: woda lodowa, woda grzewcza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Skok nominalny trzpienia: 2,5 mm
• Iloraz szerokości zakresów: Sv > 50
• Korpus zaworu: brąz CC491K (Rg5), maks. 4% Pb
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM, smarowane w sposób ciągły
• Przyłącza zaworu: gwint zewnętrzny G½B wg ISO 228-1 (do śrubunków z uszczelnieniem płaskim)
• Przyłącza śrubunków (strona instalacji): gwint rurowy R…/Rp… wg ISO 7-1, gwint G.. wg ISO 228-1
• Przyłącze siłownika: M30 x 1,5
• Wymiary (DN10, G½B): H1 = 46 mm, H2 ≈ 49 mm, L1 = 60 mm, L2 = 30 mm, L3 = 30 mm
• Masa: ok. 0,32 kg

Montaż i podłączenie hydrauliczne

• Montaż na rurociągu: zawór montuje się na przewodzie zgodnie z oznaczonym kierunkiem przepływu (A → AB, B → AB); zawory trójdrogowe VXP47.. mogą być stosowane wyłącznie w konfiguracji mieszającej.
• Pozycja montażowa siłownika: zgodnie z rysunkami dopuszczalne są pozycje z siłownikiem pionowo w górę lub w poziomie (±90° względem osi rurociągu).
• Filtr zanieczyszczeń: w celu zwiększenia niezawodności działania zaworu zaleca się zamontowanie filtra przed zaworem.
• Sterowanie ręczne: kanał regulacyjny A → AB może być otwierany ręcznie za pomocą pokrętła lub elektrycznie przez siłownik; w zaworach trójdrogowych równocześnie zamyka się obejście B.
• Montaż z siłownikiem: zawór i siłownik można zmontować bezpośrednio na obiekcie bez specjalnych narzędzi i bez dodatkowych nastaw.
• Pierścień montażowy AL50: wymagany tylko przy współpracy zaworu VXP47.10-1.6 z siłownikami serii SFP..; pierścień AL50 należy założyć na zawór przed montażem siłownika.
• Śrubunki gwintowane: do podłączenia do instalacji przewidziano zestaw trzech śrubunków gwintowanych ALG133 (G½ / R⅜) z uszczelką płaską.

Eksploatacja

• Obsługa: zawory serii V..P47..(S), w tym VXP47.10-1.6, nie wymagają okresowej obsługi.
• W razie potrzeby prac serwisowych w instalacji należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające oraz zredukować ciśnienie w układzie przed demontażem.
• Dławnica trzpienia nie jest przewidziana do wymiany – w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VXP47.10-1.6 to kompaktowy, trójdrogowy zawór strefowy PN16 z korpusem z brązu i liniową charakterystyką przepływu, zaprojektowany do precyzyjnej regulacji przepływu wody w małych obiegach grzewczych i chłodniczych. Bardzo niski poziom nieszczelności, zoptymalizowany stosunek kvs w kanale regulacyjnym i obejściu oraz szeroka gama kompatybilnych siłowników elektromechanicznych i elektrotermicznych czynią go nowoczesnym rozwiązaniem dla strefowych instalacji HVAC w budynkach mieszkalnych i komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VXP47.10-1.6 – zawór trójdrogowy strefowy PN16 do zastosowań mieszających.
• Osprzęt ciśnieniowy zgodny z PED 2014/68/EU, grupa płynów 2; dla tego typu produkt nie podlega oznaczaniu CE zgodnie z Art. 4 ust. 3 (uznana praktyka inżynierska).
• Montaż, uruchomienie i serwis wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Zawór należy stosować wyłącznie w zamkniętych obiegach instalacji HVAC oraz tylko do zastosowań mieszających.
• Dopuszczalny kierunek przepływu tylko zgodnie z oznaczeniami producenta: A → AB oraz B → AB. Nie stosować w odwrotnym kierunku przepływu.
• Przed montażem zaleca się zastosowanie filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności działania.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu wskazanej przez producenta. Przestrzegać instrukcji montażu.
• Uruchomienie zaworu jest dozwolone tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Podczas prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia układu.
• Zawór jest elementem ciśnieniowym. Nie przekraczać dopuszczalnego ciśnienia roboczego 1600 kPa (16 bar) ani dopuszczalnej temperatury czynnika 1…110 °C, krótkotrwale maks. 120 °C.
• Stosować wyłącznie z dopuszczonymi czynnikami: woda lodowa, woda grzewcza oraz woda z dodatkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Nie rozbierać zaworu. Z powodu napiętej sprężyny powrotnej rozbieranie może spowodować obrażenia wskutek szybko poruszających się części. Demontaż wewnętrzny może wykonywać tylko wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów i złomowania elementów instalacyjnych.
