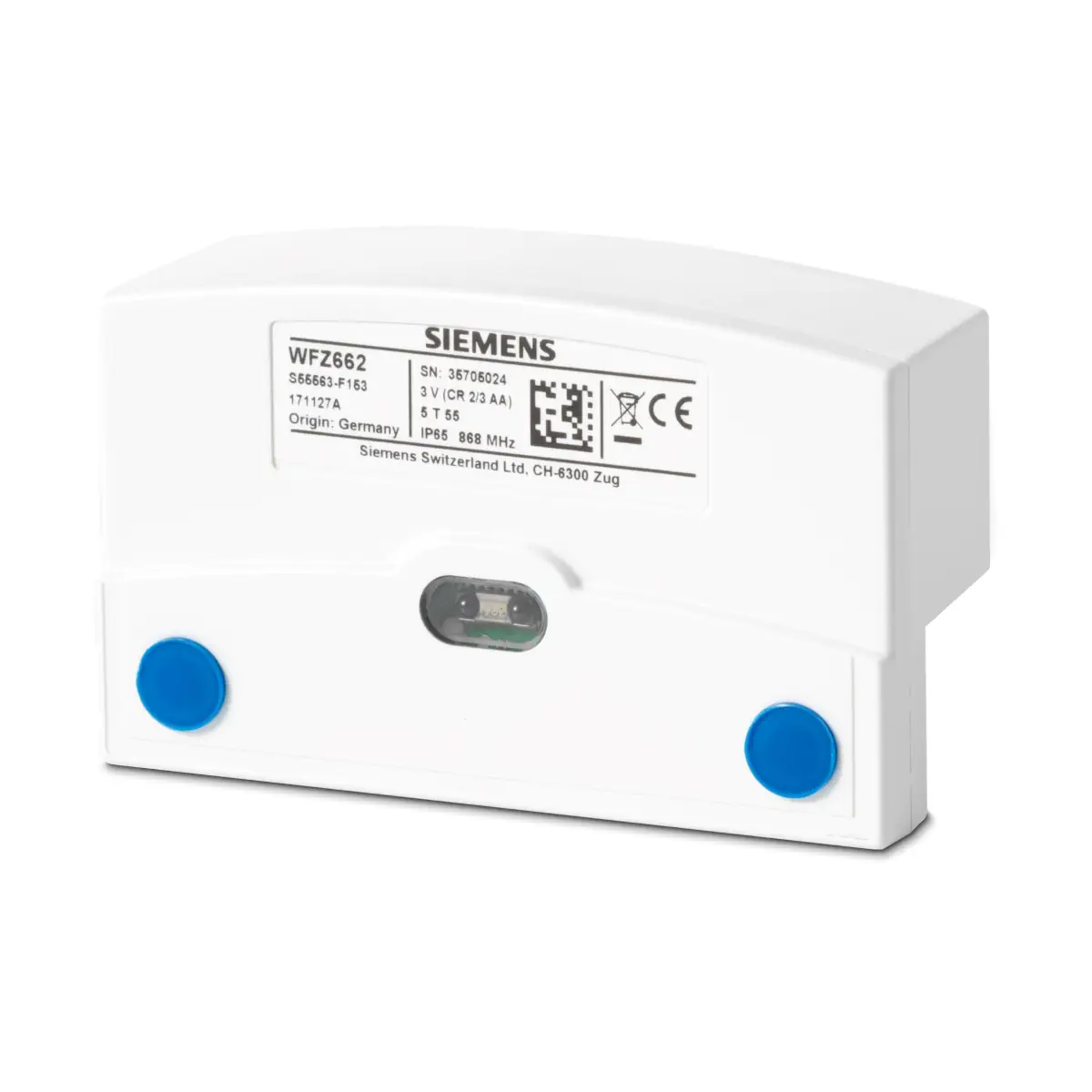

WFZ662C Moduł radiowy walk-by/OMS do ciepłomierzy WFM50..

Siemens WFZ662C to radiowy moduł komunikacyjny RF w trybie C-mode, przeznaczony do zdalnego odczytu danych z kompatybilnych ciepłomierzy i liczników energii Siemens, m.in. z serii WFM50.. / WFx5. Moduł umożliwia bezprzewodowe przesyłanie telegramów danych w systemach AMR oraz walk-by, ułatwiając odczyt zużycia energii bez konieczności bezpośredniego dostępu do wyświetlacza licznika. Wersja WFZ662C pracuje w C-mode i nie powinna być mylona z modułem WFZ662CE, który jest wariantem C-mode z transmisją zgodną z profilem bezpieczeństwa OMS i szyfrowaniem AES-128 Security mode 5.

Najważniejsze cechy

• Producent: Siemens
• Model: WFZ662C
• Numer zamówieniowy: S55563-F165
• Typ produktu: radiowy moduł komunikacyjny / RF add-on module
• Tryb pracy: C-mode
• Przeznaczenie: zdalny odczyt kompatybilnych liczników energii Siemens
• Kompatybilność: ciepłomierze i liczniki energii WFx5, w tym WFM50.., wyposażone w interfejs modułu dodatkowego
• Rodzaj transmisji: bezprzewodowa transmisja telegramów AMR i walk-by
• Transmisja AMR w C-mode: telegramy zgodne z OMS dla odczytu automatycznego
• Częstotliwość radiowa dla C-mode: 868,95 ±0,25 MHz
• Standard transmisji: EN 13757-4
• Typowa moc nadawania: maks. 10 dBm
• Stopień ochrony modułu: IP65
• Klasa ochronności: III
• Zasilanie modułu: bateria litowa CR 2/3 AA
• Napięcie baterii: 3,0 V DC
• Żywotność baterii modułu: do 11 lat, zależnie od stanu pracy i czynników zewnętrznych
• Konfiguracja: przez oprogramowanie ACT50 za pomocą interfejsu IrDA licznika
• Aktywacja pracy radiowej: przez ACT50, narzędzie WTT726-FE7300 lub narzędzie WFZ.PS
• Montaż: jako zewnętrzny moduł dodatkowy nakładany na licznik
• Ważne rozróżnienie: WFZ662C to wersja C-mode bez wskazania szyfrowania AES-128; dla transmisji C-mode z AES-128 Security mode 5 należy stosować WFZ662CE

Zastosowanie

WFZ662C stosowany jest w instalacjach, w których wymagany jest bezprzewodowy odczyt danych z ciepłomierzy lub liczników energii bez konieczności ręcznego przepisywania wskazań z wyświetlacza. Moduł sprawdza się szczególnie w budynkach wielorodzinnych, obiektach biurowych i instalacjach rozliczeniowych, gdzie liczniki są odczytywane okresowo lub automatycznie.

• Do ciepłomierzy Siemens WFM50.. oraz innych kompatybilnych liczników WFx5 z interfejsem modułu dodatkowego.
• Do zdalnego odczytu zużycia energii w instalacjach grzewczych i chłodniczych.
• Do systemów walk-by, w których dane są zbierane lokalnie przy użyciu narzędzia mobilnego.
• Do systemów AMR, w których telegramy radiowe są odbierane przez węzły lub bramki odczytowe.
• Do obiektów z wieloma licznikami, takich jak budynki wielorodzinne, spółdzielnie mieszkaniowe, budynki biurowe i administracyjne.
• Do firm rozliczeniowych i serwisowych, które potrzebują regularnego odczytu danych pomiarowych.

Funkcje i działanie

Bezprzewodowy odczyt licznika

• Moduł WFZ662C umożliwia zdalny odczyt danych z licznika bez ingerencji w jego funkcję pomiarową.
• Po zamontowaniu moduł identyfikuje typ licznika i wykonuje wymagane dopasowanie danych.
• Moduł przejmuje z licznika m.in. numer seryjny, wartości miesięczne, dzień rozliczeniowy, wartość bieżącą oraz typ medium.
• Transmisja radiowa pozwala ograniczyć konieczność fizycznego dostępu do wyświetlacza licznika.

Tryb C-mode

• WFZ662C jest wariantem modułu radiowego pracującym w C-mode.
• W C-mode moduły RF transmitują telegramy danych dla systemów AMR oraz walk-by.
• Telegramy AMR w C-mode są opisane przez producenta jako transmisje zgodne z OMS.
• W trybie C-mode stosowana jest zwiększona moc radiowa do 10 dBm.
• Telegramy AMR są wysyłane co 7,5 minuty, przez 24 godziny na dobę, 365 dni w roku.
• Telegramy AMR zawierają m.in. aktualne zużycie z datą, ostatnią wartość miesięczną z datą, wartość z dnia rozliczeniowego z datą oraz status urządzenia, w tym kod i datę błędu.

Odczyt walk-by

• Moduł umożliwia odczyt danych w systemie walk-by, czyli lokalne zbieranie telegramów radiowych podczas przejścia w pobliżu liczników.
• Dane walk-by mogą być zbierane za pomocą mobilnego narzędzia parametryzacji i odczytu WTT726-FE7300 oraz odpowiedniego oprogramowania.
• Rozwiązanie walk-by pozwala odczytywać liczniki bez wchodzenia do lokali lub bez bezpośredniego dostępu do każdego wyświetlacza.
• Zakres i dostępność danych zależy od konfiguracji licznika, modułu oraz użytego systemu odczytowego.

Różnica między WFZ662, WFZ662C i WFZ662CE

• WFZ662: moduł radiowy RF w trybie S-mode.
• WFZ662C: moduł radiowy RF w trybie C-mode.
• WFZ662CE: moduł radiowy RF w trybie C-mode z transmisją zgodną z profilem bezpieczeństwa OMS oraz szyfrowaniem AES-128 Security mode 5.
• Wersji WFZ662C nie należy opisywać jako wersji szyfrowanej AES-128, jeżeli dokumentacja lub zamówienie nie wskazuje wariantu WFZ662CE.

Konfiguracja i odczyt danych

• Moduł radiowy może być konfigurowany za pomocą oprogramowania ACT50.
• Odczyt i parametryzacja odbywają się przez interfejs IrDA licznika.
• Za pomocą ACT50 można odczytywać i konfigurować wybrane dane urządzenia i ustawienia radiowe.
• Do uruchamiania pracy radiowej producent przewiduje m.in. ACT50, mobilne narzędzie WTT726-FE7300 oraz narzędzie WFZ.PS.
• W systemach AMR telegramy mogą być automatycznie odbierane i zapisywane przez odpowiednie węzły sieciowe lub bramki odczytowe.

Przykładowe dane możliwe do odczytu

• Dane ogólne: numer seryjny, miejsce montażu, wersja oprogramowania, data uruchomienia, żywotność baterii, numer magazynowy, data urządzenia, data i kod błędu.
• Informacje o urządzeniu: nazwa urządzenia i hasło urządzenia.
• Stany licznika: aktualny stan licznika, ostatni dzień rozliczeniowy, stan licznika na ostatni dzień rozliczeniowy, następny dzień rozliczeniowy.
• Wartości statystyczne: 13 wartości miesięcznych.
• Ustawienia RF: tryb radiowy, system radiowy, typ odczytu walk-by, opóźnienie transmisji, okno transmisji i dni bez transmisji — w zakresie przewidzianym dla danego trybu.

Budowa i montaż

Budowa

• WFZ662C jest zewnętrznym modułem dodatkowym montowanym na jednostce obliczeniowej licznika.
• Moduł posiada własne zasilanie bateryjne.
• Obudowa modułu ma stopień ochrony IP65.
• Moduł nie zastępuje licznika energii i nie wykonuje samodzielnie pomiaru przepływu ani temperatury.
• Wymiary modułu dodatkowego według rysunku wymiarowego wynoszą ok. 78 × 48 mm, przy wysokości zależnej od wariantu obudowy przedstawionego w dokumentacji.

Wskazówki montażowe

• Moduł należy montować wyłącznie na kompatybilnym liczniku Siemens wyposażonym w interfejs modułu dodatkowego.
• Przed montażem należy zdjąć pokrywę interfejsu z licznika.
• Następnie należy wpiąć moduł dodatkowy i zabezpieczyć go zgodnie z instrukcją montażu.
• Po zamontowaniu moduł automatycznie identyfikuje typ licznika i wykonuje dopasowanie wymaganych danych.
• Moduł można doposażyć w istniejącym liczniku bez naruszania funkcji pomiarowej i bez uszkadzania cechy legalizacyjnej, jeżeli montaż jest wykonany zgodnie z dokumentacją.
• Po montażu moduł z jednostką obliczeniową powinien zostać zabezpieczony przed manipulacją zgodnie z wymaganiami krajowymi.
• Moduł należy montować w sposób zapewniający prawidłową propagację sygnału radiowego oraz zgodny z wymaganiami instalacji odczytowej.

Kompatybilność

Siemens WFZ662C należy stosować wyłącznie z licznikami, dla których producent przewidział moduły komunikacyjne WFZ662 / WFZ662C / WFZ662CE. W karcie katalogowej moduł wskazano jako akcesorium do liczników WFx5, w tym do ciepłomierzy WFM50...

• Kompatybilna rodzina liczników: WFx5.
• Przykładowa seria liczników: WFM50..
• Wymagany element licznika: interfejs modułu dodatkowego.
• Przykładowe typy liczników z dokumentacji: WFM501-E000H0, WFM502-E000H0, WFM503-J000H0.
• Nie stosować jako zamiennika modułu M-Bus: WFZ662C jest modułem radiowym, a nie przewodowym modułem M-Bus WFZ51.
• Nie stosować jako zamiennika wersji szyfrowanej: jeśli wymagana jest transmisja C-mode z AES-128 Security mode 5, należy dobrać moduł WFZ662CE.

Dane techniczne (podsumowanie)

• Model: WFZ662C
• Numer zamówieniowy: S55563-F165
• Producent: Siemens
• Typ: radiowy moduł dodatkowy RF
• Tryb radiowy: C-mode
• Standard transmisji: EN 13757-4
• Rodzaj transmisji: AMR i walk-by
• Transmisja AMR: C-mode, telegramy zgodne z OMS
• Częstotliwość C-mode: 868,95 ±0,25 MHz
• Typowa moc nadawania: maks. 10 dBm
• Bateria modułu: litowa CR 2/3 AA
• Napięcie baterii: 3,0 V DC
• Żywotność baterii: do 11 lat, zależnie od stanu pracy i czynników zewnętrznych
• Stopień ochrony: IP65
• Klasa ochronności: III
• Temperatura pracy wg warunków środowiskowych urządzeń: 5...55 °C
• Temperatura transportu: −25...+70 °C
• Temperatura przechowywania: −5...+45 °C
• Wilgotność: <95% r.h. przy 25 °C, bez kondensacji
• Konfiguracja: ACT50 przez interfejs IrDA licznika
• Aktywacja radiowa: ACT50, WTT726-FE7300 lub WFZ.PS
• Wariant szyfrowany AES-128: WFZ662CE, nie WFZ662C

Odczyt zdalny i akcesoria systemowe

• WTT662: węzeł sieciowy do odbioru telegramów S-mode i C-mode w zakresie wskazanym przez producenta.
• WTT568: bramka M-Bus wireless do zdalnego odczytu urządzeń komunikujących przez węzły sieciowe.
• WTT726-FE7300: mobilne narzędzie parametryzacji i odczytu dla systemów walk-by.
• ACT50: oprogramowanie do odczytu i parametryzacji.
• WFZ.PS: narzędzie do wyzwalania telegramów radiowych.
• WTV776: bramka IoT do zdalnego odczytu urządzeń szyfrowanych w systemach przewidzianych przez producenta.

Utylizacja

• Modułu, opakowania oraz ewentualnych baterii nie należy wyrzucać razem z odpadami komunalnymi.
• Przed utylizacją należy usunąć dane osobowe, jeżeli zostały zapisane lub powiązane z systemem odczytowym.
• Produkt należy przekazać do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi oraz krajowymi.
• Baterie należy utylizować oddzielnie, zgodnie z przepisami dotyczącymi baterii i akumulatorów.
• W przypadku demontażu z instalacji rozliczeniowej należy przestrzegać procedur serwisowych oraz wymagań dotyczących plombowania i dokumentacji pomiarowej.

Podsumowanie

Siemens WFZ662C to radiowy moduł dodatkowy RF C-mode do kompatybilnych ciepłomierzy i liczników energii Siemens, w tym serii WFM50.. / WFx5. Moduł umożliwia bezprzewodowy odczyt danych w systemach AMR oraz walk-by, pracuje na częstotliwości 868,95 ±0,25 MHz, zgodnie ze standardem EN 13757-4, i oferuje stopień ochrony IP65. Jest to właściwy wybór wtedy, gdy wymagany jest moduł radiowy w C-mode. Jeśli instalacja wymaga szyfrowania AES-128 Security mode 5, należy dobrać wersję WFZ662CE, a nie WFZ662C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Moduł radiowy pracuje w paśmie C-mode 868,95 ±0,25 MHz, zgodnie z EN 13757-4.
• Nie wyrzucać produktu, opakowania ani baterii z odpadami komunalnymi. Utylizować w wyznaczonych punktach zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
• Produkt zawiera baterię litową CR 2/3 AA 3,0 V.
• Stopień ochrony IP65. Klasa ochronności III.
• Użytkować wyłącznie w warunkach zgodnych z dokumentacją: temperatura pracy 5...55 °C, wilgotność poniżej 95% r.h. przy 25 °C, bez kondensacji.
• Moduł jest przeznaczony do montażu jako zewnętrzny moduł komunikacyjny na kompatybilnych licznikach. Montaż wykonywać zgodnie z instrukcją producenta.
• Podczas montażu należy zdjąć pokrywę interfejsu licznika, podłączyć moduł i prawidłowo go zabezpieczyć. Nieprawidłowy montaż może spowodować nieprawidłową komunikację lub działanie urządzenia.
• Po zamontowaniu należy zaplombować odpowiednie elementy zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi, aby zapobiec ingerencji i manipulacji.
• Nie używać produktu poza dopuszczalnym zakresem warunków środowiskowych ani w sposób niezgodny z przeznaczeniem.
