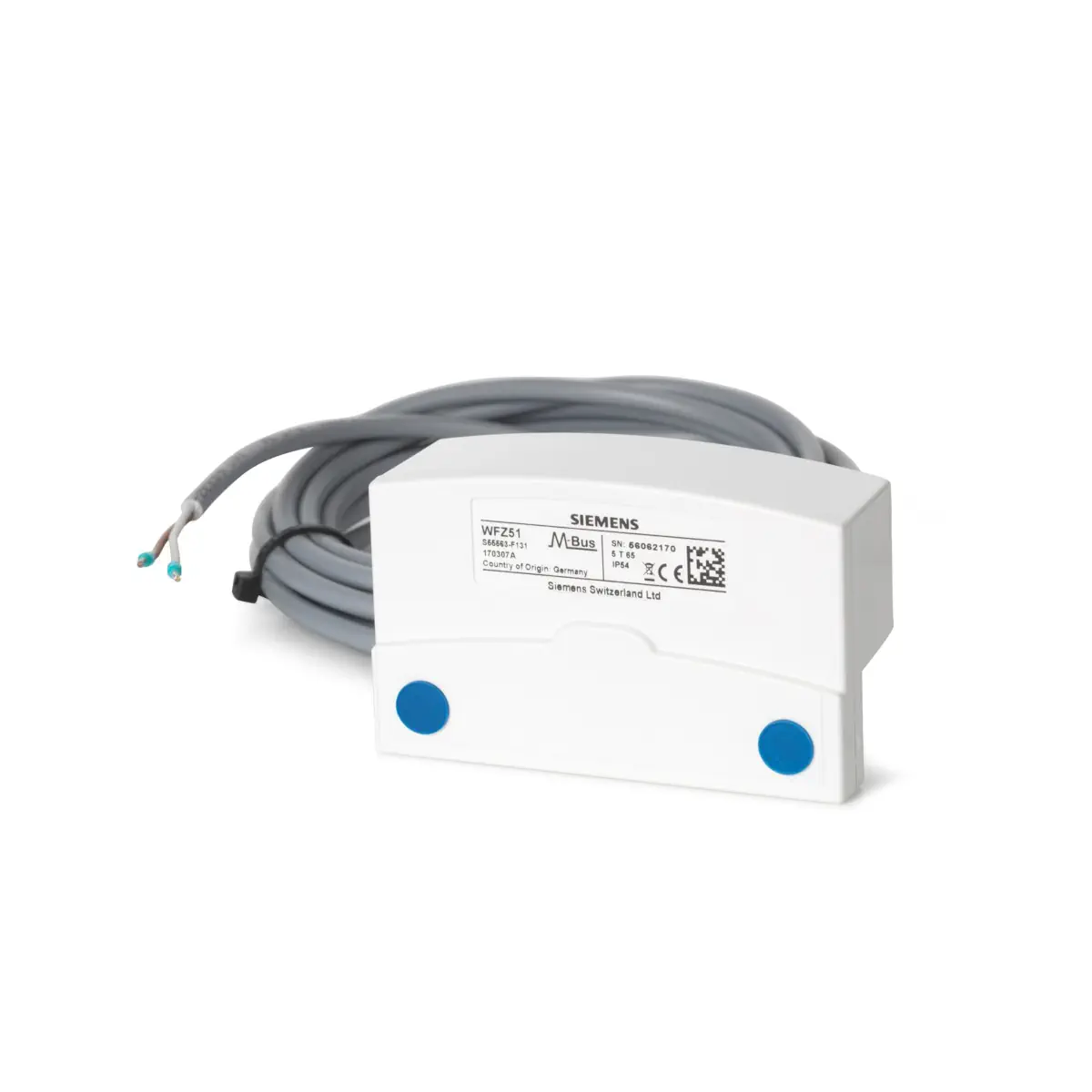

WFZ51 Moduł M-bus do liczników WFM5..

WFZ51 (nr magazynowy S55563-F131) to moduł komunikacyjny M-bus przeznaczony do współpracy z licznikami energii Siemens WFx5... Umożliwia podłączenie licznika do centrali komunikacyjnej M-bus w celu zdalnego przesyłania danych i odczytu wartości pomiarowych. Moduł jest zasilany z magistrali M-bus, a dodatkowo posiada własną baterię, która podtrzymuje jego pracę, gdy zasilanie z M-bus nie jest dostępne.

Najważniejsze cechy

• Producent: Siemens
• Model: WFZ51
• Typ: moduł komunikacyjny M-bus (slave)
• Kompatybilność: liczniki Siemens WFx5..
• Standardy komunikacji: wg EN 1434-3 oraz EN 13757-2/-3
• Adresowanie: pierwotne lub wtórne
• Prędkość transmisji: 300 lub 2400 baud
• Polaryzacja: dowolna
• Stopień ochrony: IP54
• Klasa bezpieczeństwa: III

Zastosowanie

WFZ51 służy do integracji licznika WFx5.. z systemem odczytu M-bus. Moduł umożliwia cykliczny lub na żądanie odczyt danych eksploatacyjnych i rozliczeniowych z licznika w instalacjach, gdzie wymagany jest zdalny odczyt przez magistralę przewodową.

Odczytywane dane przez M-bus

Poprzez interfejs M-bus odczytywane są następujące parametry:

• Numer urządzenia (8-cyfrowy)
• Czynnik / wersja oprogramowania
• Czas/data
• Stan błędu (odczyt 5 lub 45 razy dziennie)
• Data błędu
• Bieżące wartości zużycia (energia cieplna lub chłodnicza, objętość)
• Dzień bilansu (data)
• Wartość w dniu bilansu (energia cieplna lub chłodnicza)

Następujące parametry są opcjonalne lub dostępne po wyborze aplikacji (zgodnie z EN 13757-3 lub specyfikacją producenta):

• 13 wartości miesięcznych (energia cieplna lub chłodnicza)
• Przepływ
• Moc
• Energia
• Temperatura zasilenia/powrotu

Montaż i uruchomienie

• Moduł montuje się jako zewnętrzny moduł dodatkowy na liczniku (interfejs modułowy licznika).
• Po zamontowaniu moduł przejmuje parametry z licznika; dla modułu M-bus możliwa jest jedynie konfiguracja adresu pierwotnego poprzez system M-bus.
• Praca modułu nie wpływa na rejestrację zużytej energii — moduł można zamontować w dowolnym momencie, bez naruszania plomb.

Dane techniczne (WFZ51)

• Interfejs: M-bus slave (wg EN 1434-3 i EN 13757-2/-3)
• Typ baterii modułu: bateria litowa CR 2/3 AA
• Napięcie baterii: 3 V DC
• Prąd czuwania: ≤ 1,5 mA
• Standardowe obciążenie: 1,5 mA
• Adresowanie: pierwotne lub wtórne
• Prędkość transmisji: 300 lub 2400 baud
• Polaryzacja: dowolna
• Separacja galwaniczna: w interfejsie modułu
• Długość kabla: 2,95 m
• Stopień ochrony: IP54
• Klasa bezpieczeństwa: III

Podsumowanie

Siemens WFZ51 to moduł M-bus do liczników WFx5.., umożliwiający przewodowy zdalny odczyt danych rozliczeniowych i bieżących. Obsługa standardów EN 1434-3 i EN 13757-2/-3, elastyczne adresowanie oraz podtrzymanie bateryjne modułu czynią go praktycznym rozwiązaniem do integracji liczników z infrastrukturą M-bus w budynkach mieszkalnych i komercyjnych.
