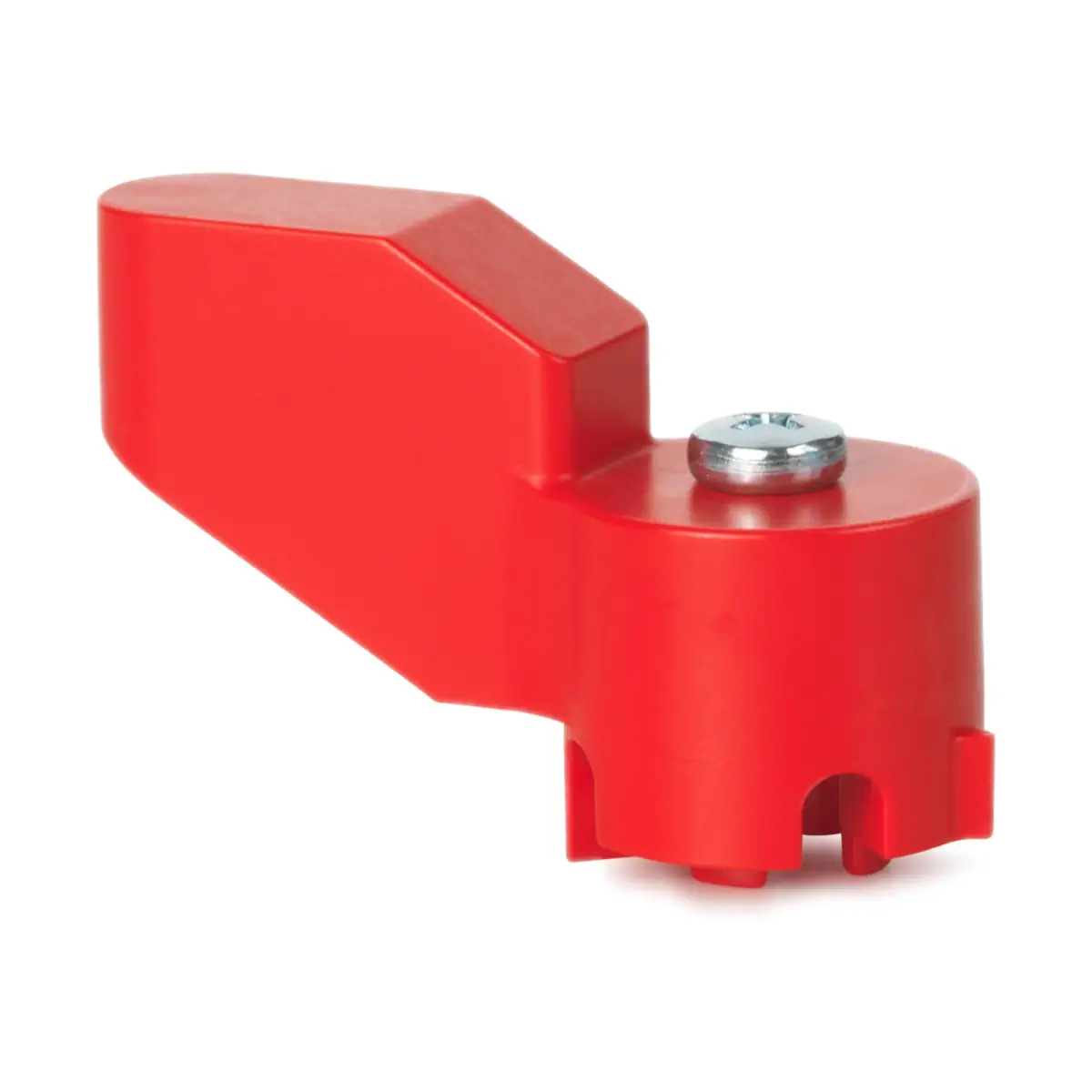

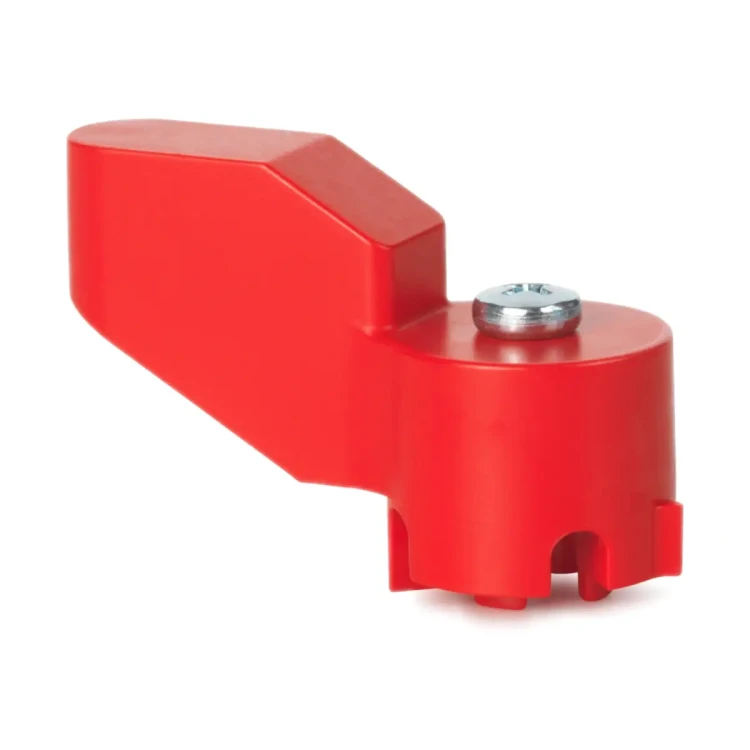

7467601750 Dźwignia sterowania ręcznego do zaworów obrotowych trójdrogowych VBF21.. DN40..50

7467601750 to oryginalna część zamienna Siemens – pokrętło sterowania ręcznego przeznaczone do zaworów obrotowych trójdrogowych VBF21.. (PN6) w wykonaniach, które posiadają ręczne sterowanie. Pokrętło służy do ręcznego przestawiania zaworu oraz wskazywania położenia (wraz ze skalą/wskaźnikiem położenia stosowanymi w tych zaworach).

Najważniejsze cechy

• Producent: Siemens
• Numer zamówieniowy / model: 7467601750
• Typ produktu: pokrętło sterowania ręcznego (część zamienna)
• Materiał pokrętła: tworzywo sztuczne
• Przeznaczenie: obsługa ręczna i wskazanie położenia elementu obrotowego zaworu

Kompatybilność

Pokrętło 7467601750 jest przewidziane jako część zamienna dla zaworów:

• VBF21.40
• VBF21.50

Obsługa i wskazanie położenia

• Wskazanie położenia „0”: zasilanie z kotła całkowicie zamknięte.
• Ustawienie fabryczne zaworu: element obrotowy ustawiony na „zasilanie z kotła od lewej”.
• Kierunek obrotu (ustawienie fabryczne): obrót przeciwnie do ruchu wskazówek zegara – otwieranie; obrót zgodnie z ruchem wskazówek zegara – zamykanie.
• Po pracach serwisowych: zawór można ponownie uruchomić po założeniu pokrętła sterowania ręcznego lub po prawidłowym zamontowaniu siłownika.

Podsumowanie

Siemens 7467601750 to dedykowane pokrętło sterowania ręcznego – część zamienna do zaworów VBF21.40 i VBF21.50. Umożliwia ręczne przestawianie zaworu oraz czytelne wskazanie jego położenia, zgodnie z rozwiązaniami przewidzianymi dla zaworów serii VBF21.. PN6.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt 7467601750 jest częścią zamienną – pokrętłem sterowania ręcznego do zaworów obrotowych trójdrogowych Siemens VBF21.40 oraz VBF21.50.
• Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta, jako element współpracujący z odpowiednim zaworem serii VBF21..
• Montaż i demontaż wykonywać zgodnie z instrukcją producenta oraz z uwzględnieniem właściwego ustawienia skali wskaźnika położenia i znacznika położenia elementu obrotowego.
• Podczas uruchamiania należy sprawdzić, czy położenie i kierunek obrotu elementu obrotowego są odpowiednie do danej instalacji.
• Przed wykonaniem prac serwisowych przy zaworze lub elemencie sterowania ręcznego należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed pracami serwisowymi należy odłączyć przewody elektryczne od zacisków współpracującego siłownika.
• Zawór można ponownie uruchomić dopiero po założeniu pokrętła sterowania ręcznego lub po prawidłowym zamontowaniu siłownika.
• Produkt wykonany jest z tworzywa sztucznego.

Pliki do pobrania:
7467601750 Karta katalogowa
