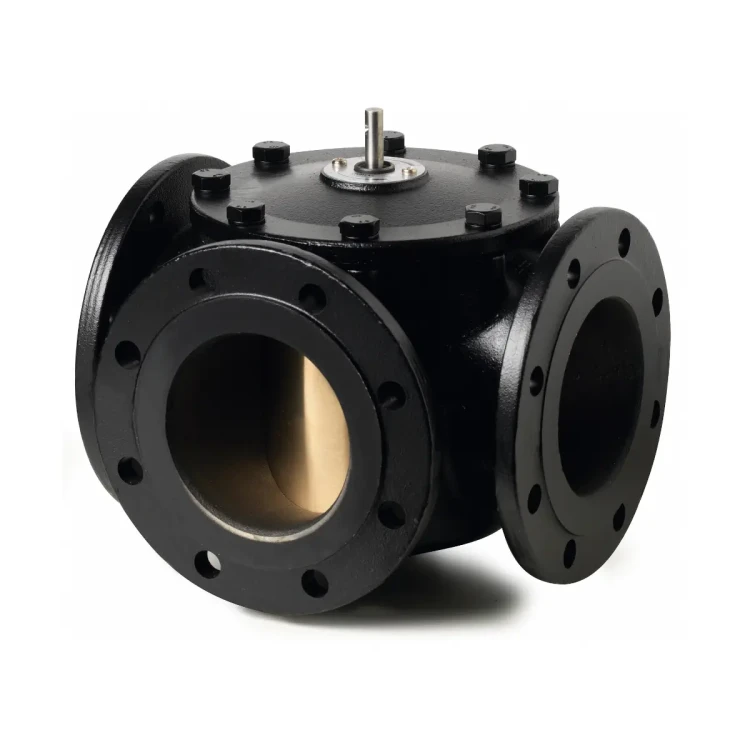

VBF21.150 Zawór obrotowy 3-drogowy kołnierzowy z żeliwa, PN6, 2..120 [°C], DN150, kvs 820 [m3/h]

VBF21.150 to trójdrogowy zawór obrotowy mieszający o średnicy DN 150, z kołnierzowymi przyłączami PN 6 wg ISO 7005 i współczynnikiem przepływu kvs = 820 m³/h. Korpus z żeliwa szarego EN-GJL-250, element obrotowy z brązu oraz uszczelnienia EPDM zapewniają trwałą i niezawodną pracę w zamkniętych instalacjach grzewczych. Zawór współpracuje z elektromechanicznymi siłownikami SAL..T10 (oraz wycofanymi SQK..) poprzez łącznik montażowy ASK31N i nie wymaga bieżącej obsługi serwisowej.

Najważniejsze cechy

• Producent: Siemens
• Model: VBF21.150
• Typ: zawór obrotowy trójdrogowy, mieszający, z przyłączami kołnierzowymi
• Seria: VBF21.., seria 01 (DN 65…150)
• Średnica nominalna: DN 150
• Ciśnienie nominalne: PN 6 wg ISO 7268
• Maks. ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• Współczynnik kvs: 820 m³/h (woda 5…30 °C, Δp = 100 kPa, zawór całkowicie otwarty)
• Kąt obrotu elementu: 90°
• Charakterystyka: liniowa w kanale regulacyjnym i w obejściu
• Poziom nieszczelności (DN 125…150): 0…0,5% wartości kvs
• Dopuszczalne czynniki: woda grzewcza, woda ze środkami przeciwzamarzaniowymi (max. 50%), zalecana jakość wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Przyłącza: kołnierzowe wg ISO 7005 (PN 6)
• Obsługa: zawór bezobsługowy, z zewnętrznym wskaźnikiem położenia na trzpieniu (część łącznika montażowego)
• Materiały: korpus z żeliwa szarego EN-GJL-250, trzpień ze stali nierdzewnej, element obrotowy z brązu, uszczelnienia O-ring EPDM
• Masa zaworu: ok. 45,3 kg
• Kompatybilne siłowniki: elektromechaniczne siłowniki obrotowe Siemens SAL..T10 (np. SAL31.00T10, SAL61.00T10, SAL81.00T10); historycznie także SQK.. (wycofane)
• Łącznik montażowy: ASK31N – wymagany do współpracy z siłownikami SAL..T10
• Zgodność: urządzenie ciśnieniowe wg PED 2014/68/EU, grupa płynów 2, DN 150 – kategoria I, moduł A, z oznaczeniem CE; zgodność EAC

Zastosowanie

Zawór VBF21.150 jest przeznaczony do pracy jako zawór mieszający w obiegach zamkniętych instalacji grzewczych. Dzięki dużej średnicy DN 150 i kvs 820 m³/h nadaje się do zastosowań, w których wymagane są duże przepływy i stabilna regulacja, np. w głównych obiegach kotłowych lub magistralach dużych instalacji grzewczych.

Producent zaleca stosowanie zaworów VBF21.. wyłącznie w aplikacjach mieszających. W instalacjach, do których przedostaje się tlen, wzrasta ryzyko korozji i zablokowania elementu obrotowego, dlatego należy zapewnić właściwą jakość wody obiegowej.

Funkcje i działanie

Trójdrogowy zawór mieszający z elementem obrotowym

• Konstrukcja trójdrogowa z kanałem regulacyjnym i obejściem, oba o liniowej charakterystyce przepływu.
• Element obrotowy wykonuje pełny zakres pracy w zakresie 90°, zmieniając udział strumieni i zapewniając precyzyjne mieszanie medium.
• Niski poziom nieszczelności (0…0,5% kvs) dla DN 125…150 zapewnia skuteczne odcinanie w odpowiednim położeniu.

Zasilanie z kotła z lewej lub prawej strony

• Instalacja może być wykonana z zasilaniem z kotła od lewej lub od prawej strony, co ułatwia dopasowanie zaworu do istniejącej hydrauliki.
• Element obrotowy zaworu oraz wskaźnik położenia mogą zostać przestawione i dostosowane do konkretnego wariantu instalacji zgodnie z instrukcją montażu.

Wskazanie położenia

• Dla zaworów DN 65…150, w tym VBF21.150, położenie elementu obrotowego wskazywane jest przez czerwony wskaźnik mocowany na trzpieniu zaworu (element łącznika ASK31N).
• Podczas uruchomienia należy sprawdzić, czy położenie i kierunek obrotu elementu obrotowego odpowiadają wymaganiom danej instalacji.

Urządzenia współpracujące i łączniki montażowe

Siłowniki elektromechaniczne

Zawór VBF21.150 współpracuje z następującymi siłownikami Siemens (dobieranymi oddzielnie):

• Seria SAL..T10 – siłowniki elektromechaniczne do zaworów obrotowych:
  • SAL31.00T10 – 230 V AC, sterowanie 3-stawne, czas przebiegu 90°: 120 s, moment obrotowy 10 Nm
  • SAL31.03T10 – 230 V AC, sterowanie 3-stawne, czas przebiegu 90°: 30 s
  • SAL61.00T10 – 24 V AC/DC, sterowanie 0…10 V DC, czas przebiegu 90°: 120 s
  • SAL61.03T10 – 24 V AC/DC, sterowanie 0…10 V DC, czas przebiegu 90°: 30 s
  • SAL81.00T10 – sterowanie 3-stawne, czas przebiegu 90°: 120 s
  • SAL81.03T10 – sterowanie 3-stawne, czas przebiegu 90°: 30 s
• Seria SQK.. (urządzenia wycofane, niedostępne):
  • SQK33.00 – 230 V AC, 3-stawny, czas 90°: 125 s, moment 5 Nm
  • SQK34.00 – 230 V AC, 3-stawny, czas 90°: 135 s, moment 5 Nm
  • SQK84.00 – 230 V AC, 3-stawny, czas 90°: 135 s, moment 5 Nm

Siłowniki SAL..T10 mogą być wyposażone w dodatkowe przełączniki pomocnicze ASC10.51 (1 lub 2 szt.) oraz potencjometr ASZ7.5/.. (w kombinacji z przełącznikiem), co ułatwia integrację z systemami automatyki budynkowej.

Łącznik montażowy dla VBF21.150

• ASK31N – łącznik montażowy do zaworów VBF21.. o średnicy DN 65…150 serii 01, w tym VBF21.150.
• W skład ASK31N wchodzą dwa elementy mocujące, śruby, adapter ze śrubą i adapter – zestaw zawiera wszystkie części potrzebne do montażu.
• Łącznik ASK31N jest dostarczany z instrukcją montażu.
• Zawór, siłownik i łącznik montażowy są zamawiane oraz pakowane oddzielnie.

Montaż i uruchomienie

Montaż hydrauliczny

• Montaż zaworu z siłownikiem jest prosty i może być wykonany bezpośrednio na obiekcie.
• Przyłącza kołnierzowe wykonane są wg ISO 7005, klasa PN 6.
• Możliwe jest wykonanie instalacji z zasilaniem z kotła od lewej lub od prawej strony; element obrotowy i wskaźnik położenia należy w razie potrzeby przestawić zgodnie z instrukcją.

Bezpieczeństwo i obsługa serwisowa

• Przed wykonywaniem prac przy zaworze, siłowniku lub łączniku montażowym należy:
  • wyłączyć pompę i odłączyć napięcie zasilające,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Po zakończeniu prac zawór można ponownie uruchomić po prawidłowym zamontowaniu siłownika i osprzętu.
• Zawór nie wymaga regularnej obsługi; należy jednak przestrzegać zaleceń dotyczących jakości wody i warunków pracy.

Utylizacja i gwarancja

• Urządzenie nie powinno być utylizowane jako odpad komunalny; należy stosować się do lokalnych przepisów w zakresie złomowania poszczególnych materiałów.
• Dane techniczne i parametry są gwarantowane przy stosowaniu siłowników Siemens wymienionych w punkcie „Urządzenia współpracujące”. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.

Dane techniczne – VBF21.150

• Typ zaworu: VBF21.150
• Średnica nominalna: DN 150
• Ciśnienie nominalne: PN 6 wg ISO 7268
• Maks. ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005 w dopuszczalnym zakresie temperatury
• Przeznaczenie: zawór obrotowy trójdrogowy, mieszający, do obiegów zamkniętych instalacji grzewczych
• Współczynnik kvs: 820 m³/h
• Kąt obrotu: 90°
• Charakterystyka przepływu: liniowa (kanał regulacyjny), liniowa (obejście)
• Poziom nieszczelności (DN 125…150): 0…0,5% wartości kvs
• Dopuszczalne czynniki: woda grzewcza, woda ze środkami przeciwzamarzaniowymi (max. 50%); zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Przyłącza: kołnierzowe wg ISO 7005, PN 6
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień: stal nierdzewna
• Element obrotowy: brąz
• Uszczelnienia: O-ring EPDM
• Wymiary główne (wg karty katalogowej):
  • A = 350 mm
  • B = 175 mm
  • C = 265 mm
  • D = 20 mm
  • E = 225 mm
  • F = 8 × 19 mm (otwory kołnierzowe)
  • H = 144 mm (wysokość korpusu zaworu)
• Masa: ok. 45,3 kg
• Standardy i zgodność:
  • Dyrektywa urządzeń ciśnieniowych PED 2014/68/EU, grupa płynów 2
  • DN 150 – kategoria I, moduł A, z oznaczeniem CE
  • Zgodność EAC
  • Dostępna deklaracja środowiskowa produktu (Environmental Product Declaration)

Podsumowanie

Siemens VBF21.150 to trójdrogowy zawór obrotowy DN 150, PN 6 z dużym współczynnikiem przepływu kvs 820 m³/h, przeznaczony do funkcji mieszania w zamkniętych instalacjach grzewczych. Solidny korpus z żeliwa EN-GJL-250, element obrotowy z brązu, wysoka szczelność oraz współpraca z siłownikami SAL..T10 poprzez łącznik ASK31N czynią z niego niezawodne rozwiązanie do regulacji dużych przepływów w instalacjach kotłowych i innych systemach grzewczych, wymagających precyzyjnej i stabilnej regulacji temperaturowej.
