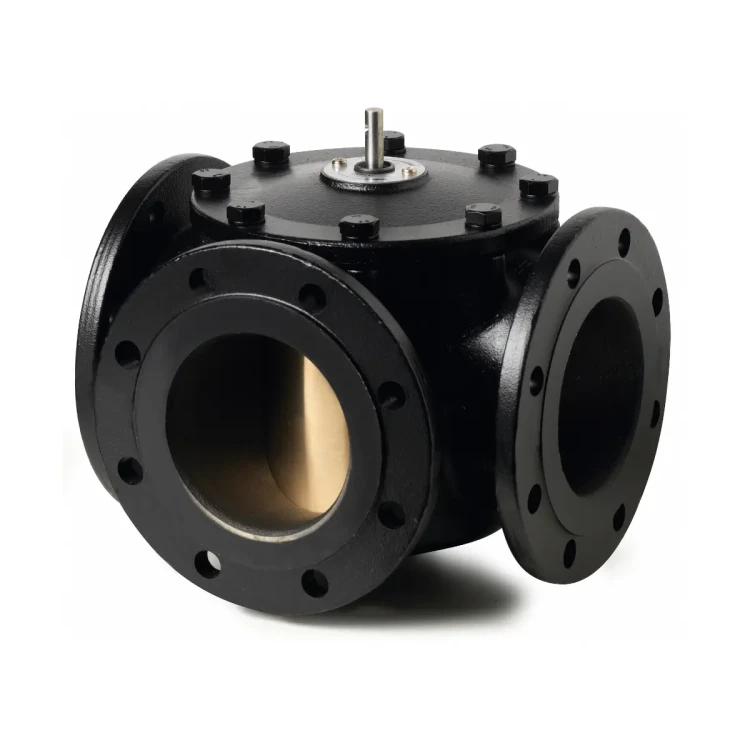

VBF21.100 Zawór obrotowy 3-drogowy kołnierzowy z żeliwa, PN6, 2..120 [°C], DN100, kvs 160 [m3/h]

VBF21.100 to trójdrogowy zawór obrotowy mieszający o średnicy nominalnej DN 100, wykonany w klasie ciśnieniowej PN 6 i wyposażony w przyłącza kołnierzowe wg ISO 7005. Należy do serii 01 zaworów obrotowych VBF21.. firmy Siemens (DN65…150), przeznaczonych do pracy w zamkniętych obiegach instalacji grzewczych. Korpus z żeliwa szarego EN‑GJL‑250, mosiężny element obrotowy, uszczelnienia z EPDM oraz liniowa charakterystyka przepływu zapewniają trwałą i precyzyjną regulację przy nominalnym współczynniku przepływu kvs = 160 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VBF21.100
• Seria: VBF21.., seria 01 (DN65…150)
• Rodzaj: zawór obrotowy trójdrogowy, mieszający, z przyłączami kołnierzowymi
• Zastosowanie: instalacje grzewcze w obiegach zamkniętych (funkcja mieszająca)
• Średnica nominalna DN: 100
• Klasa ciśnieniowa: PN 6 wg ISO 7268
• Nominalny współczynnik przepływu kvs: 160 m³/h (zimna woda 5…30 °C przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa)
• Kąt obrotu elementu: 90°
• Przyłącza: kołnierzowe wg ISO 7005
• Korpus zaworu: żeliwo szare EN‑GJL‑250
• Trzpień: stal nierdzewna
• Element obrotowy (grzyb): mosiądz (dla DN40…100)
• Uszczelnienia: O-ring z EPDM
• Charakterystyka przepływu: liniowa w kanale regulacyjnym oraz na obejściu
• Poziom nieszczelności (DN40…100): 0…0,1% wartości kvs
• Dopuszczalne czynniki: woda grzewcza oraz woda ze środkami przeciwzamarzaniowymi o stężeniu do 50% (zalecana jakość wody zgodnie z VDI 2035)
• Temperatura czynnika: 1…120 °C
• Maks. ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005 w dopuszczalnym zakresie temperatury
• Obsługa: zawór nie wymaga okresowej obsługi (bezobsługowy)
• Pokrętło ręczne: brak (pokrętło przewidziano tylko dla DN40 i DN50)
• Wskaźnik położenia (DN65…150): czerwony wskaźnik mocowany na trzpieniu zaworu jako część łącznika montażowego
• Wymiary główne (DN 100): A = 260 mm, B = 130 mm, C = 210 mm, D = 18 mm, E = 170 mm, F = 19 mm (4 otwory), wysokość korpusu H = 68 mm
• Masa zaworu: ok. 18,3 kg

Zastosowanie

Zawór VBF21.100 przeznaczony jest do stosowania w obiegach zamkniętych instalacji grzewczych jako zawór mieszający. Dokumentacja producenta wskazuje, że zawory serii VBF21.. należy stosować właśnie w aplikacjach mieszających.

W instalacjach hydraulicznych, do których przedostaje się tlen, producent zwraca uwagę na zwiększone ryzyko korozji, a co za tym idzie – możliwość zablokowania elementu obrotowego zaworu. W takich układach należy zwrócić szczególną uwagę na jakość i przygotowanie wody.

Urządzenia współpracujące (siłowniki i łączniki)

Zawór VBF21.100 współpracuje z elektromechanicznymi siłownikami obrotowymi Siemens z serii SAL..T10 (moment 10 Nm) oraz SQK.. (moment 5 Nm). Zawór, siłownik i łącznik montażowy są zamawiane osobno.

• Siłowniki SAL..T10 (10 Nm):
  • SAL31.00T10 – czas przebiegu 90°: 120 s
  • SAL31.03T10 – czas przebiegu 90°: 30 s
  • SAL61.00T10 – zasilanie 24 V AC/DC, sterowanie sygnałem ciągłym 0…10 V DC, czas przebiegu 90°: 120 s
  • SAL61.03T10 – zasilanie 24 V AC/DC, sterowanie 0…10 V DC, czas przebiegu 90°: 30 s
  • SAL81.00T10 – sterowanie 3‑stawne, czas przebiegu 90°: 120 s
  • SAL81.03T10 – sterowanie 3‑stawne, czas przebiegu 90°: 30 s
• Siłowniki SQK.. (5 Nm, 230 V AC, 3‑stawne) – do pracy z zaworem VBF21.100 przewidziano:
  • SQK33.00 – czas przebiegu 90°: 125 s
  • SQK34.00 – czas przebiegu 90°: 135 s
  • SQK84.00 – czas przebiegu 90°: 135 s
  W dokumentacji technicznej siłowniki SQK33.00, SQK34.00 i SQK84.00 oznaczone są jako urządzenia wycofane, niedostępne.
• Łącznik montażowy ASK31N: łącznik montażowy przeznaczony do zaworów VBF21.. o średnicach DN65…150 serii 01 (a więc także do VBF21.100). Składa się z dwóch elementów mocujących, śrub oraz adaptera ze śrubą i adaptera, i jest dostarczany z instrukcją montażu.
• Wyposażenie dodatkowe siłowników: siłowniki SAL..T10 mogą być wyposażone w przełączniki pomocnicze ASC10.51 (jeden lub dwa) oraz potencjometr ASZ7.5/.., natomiast siłowniki SQK.. – w przełączniki pomocnicze ASC9.5 lub ASC9.7 (zgodnie z ich kartami katalogowymi).

Budowa i materiały

• Korpus zaworu: żeliwo szare EN‑GJL‑250
• Trzpień: stal nierdzewna – wysoka odporność na korozję w typowych warunkach pracy
• Element obrotowy: mosiądz (dla DN40…100, w tym VBF21.100)
• Uszczelnienie trzpienia: O-ring z EPDM
• Wskaźnik położenia (DN65…150): czerwony wskaźnik montowany na trzpieniu zaworu (element łącznika montażowego), wskazujący położenie elementu obrotowego
• Skala wskaźnika położenia (dla wersji z pokrętłem ręcznym DN40/50): aluminium – informacja ta dotyczy mniejszych zaworów serii, ale materiał skali opisany jest wspólnie w tabeli materiałowej
• Przyłącza: kołnierze wg ISO 7005

Parametry hydrauliczne i regulacyjne

• kvs = 160 m³/h: nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa (1 bar)
• Zakres średnic serii: DN 40…150 (VBF21.100 – wariant DN 100)
• Kąt obrotu elementu: 90°
• Charakterystyka kanału regulacyjnego: liniowa
• Charakterystyka obejścia: liniowa
• Poziom nieszczelności (DN40…100): 0…0,1% wartości kvs
• Definicje z karty katalogowej:
  • ∆pmax: maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu, obowiązująca w całym zakresie obrotu zaworu z siłownikiem
  • ∆pv100: spadek ciśnienia w kanale regulacyjnym całkowicie otwartego zaworu przy przepływie V̇₁₀₀
  • V̇₁₀₀: przepływ objętościowy przez całkowicie otwarty zawór
  • Przeliczenie jednostek: 1 m³/h = 0,278 l/s (woda o temperaturze 20 °C)

Dane techniczne

• Ciśnienie nominalne: PN 6 wg ISO 7268
• Maks. ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika
• Temperatura czynnika: 1…120 °C
• Dopuszczalne media: woda grzewcza, woda z dodatkiem środków przeciwzamarzaniowych o stężeniu do 50% (zalecenie: jakość wody wg VDI 2035)
• Kąt obrotu elementu: 90°
• Dyrektywa PED 2014/68/EU: osprzęt ciśnieniowy dla grupy płynów 2; dla średnic DN40…125 (w tym VBF21.100) producent klasyfikuje zawór jako urządzenie spełniające wymagania dyrektywy w ramach uznanej praktyki inżynierskiej bez oznakowania CE
• Euroazjatycka zgodność: zawór posiada zgodność EAC
• Aspekty środowiskowe: dostępna jest deklaracja środowiskowa produktu (oznaczenie CE1E4241en) opisująca m.in. zgodność z RoHS, skład materiałowy, opakowanie, wpływ na środowisko i zasady utylizacji
• Materiały głównych części: korpus – żeliwo EN‑GJL‑250, trzpień – stal nierdzewna, element obrotowy – mosiądz, uszczelnienia – EPDM
• Wymiary przyłączy: wg ISO 7005, szczegółowo określone w tabeli wymiarów producenta
• Masa zaworu VBF21.100: ok. 18,3 kg

Montaż i uruchomienie

• Montaż zaworu i siłownika: może być wykonany bezpośrednio na obiekcie; zawór, siłownik i łącznik montażowy dostarczane są osobno
• Zasilanie z kotła: możliwe od lewej lub prawej strony. Element obrotowy jest fabrycznie ustawiony na wariant „zasilanie z kotła od lewej”.
• Kierunek obrotu elementu: obrót przeciwnie do ruchu wskazówek zegara odpowiada otwieraniu, a obrót zgodnie z ruchem wskazówek zegara – zamykaniu (wg ustawienia fabrycznego).
• Wskazanie położenia: dla DN65…150 (w tym VBF21.100) położenie elementu obrotowego wskazywane jest przez czerwony wskaźnik będący częścią łącznika montażowego, zamocowany na trzpieniu zaworu.
• Kontrola przy uruchomieniu: przy pierwszym uruchomieniu należy sprawdzić, czy położenie i kierunek obrotu elementu obrotowego są zgodne z wymaganiami konkretnej instalacji.
• Bezpieczeństwo prac serwisowych: przed pracami przy zaworze, siłowniku lub łączniku montażowym należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.

Gwarancja i utylizacja

• Warunek zachowania danych katalogowych i gwarancji: podane parametry techniczne obowiązują przy stosowaniu siłowników Siemens wymienionych w części „Urządzenia współpracujące”. Użycie siłowników innych producentów może skutkować utratą gwarancji.
• Utylizacja: zaworu nie należy utylizować razem z odpadami komunalnymi. Producent zaleca przestrzeganie lokalnych przepisów dotyczących złomowania elementów oraz zasad ochrony środowiska.

Podsumowanie

Siemens VBF21.100 to solidny, trójdrogowy zawór obrotowy DN 100, PN 6 z przyłączami kołnierzowymi, przeznaczony do precyzyjnej regulacji i mieszania wody grzewczej w zamkniętych instalacjach. Liniowa charakterystyka przepływu, bardzo niski poziom nieszczelności (do 0,1% kvs dla DN40…100), trwała konstrukcja z żeliwa szarego i mosiądzu oraz możliwość współpracy z nowoczesnymi siłownikami serii SAL..T10 czynią z niego profesjonalny element armatury regulacyjnej do układów grzewczych, w których liczy się niezawodność i powtarzalność parametrów pracy.
