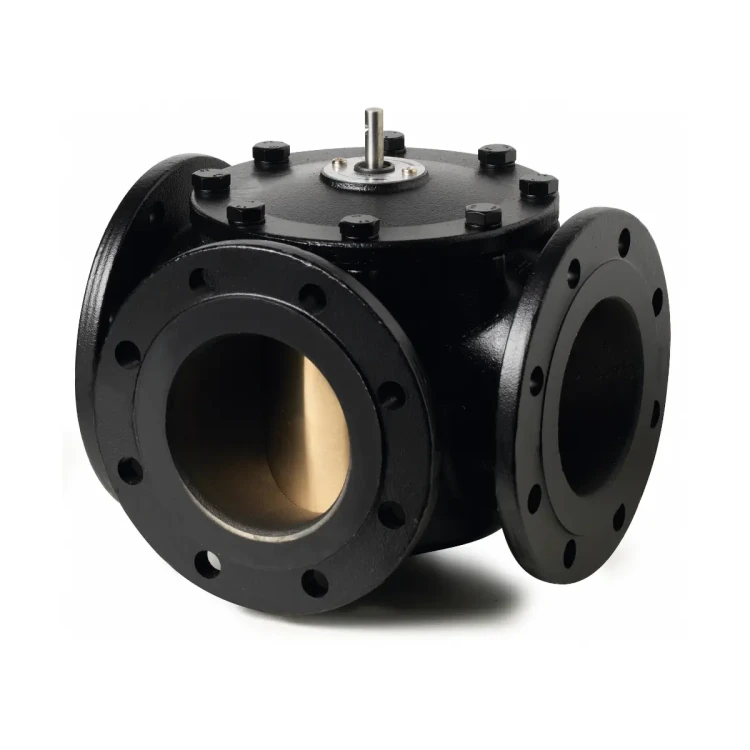

VBF21.125 Zawór obrotowy 3-drogowy kołnierzowy z żeliwa, PN6, 2..120 [°C], DN125, kvs 550 [m3/h]

VBF21.125 to trójdrogowy zawór obrotowy mieszający PN6 firmy Siemens o średnicy nominalnej DN 125 i współczynniku przepływu kvs 550 m³/h, z przyłączami kołnierzowymi wg ISO 7005. Przeznaczony do pracy w zamkniętych instalacjach grzewczych, zapewnia liniową regulację i mieszanie wody grzewczej (także z dodatkiem środków przeciwzamarzaniowych) w zakresie temperatur 1…120 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: VBF21.125
• Typ: trójdrogowy zawór obrotowy mieszający PN 6 z przyłączami kołnierzowymi
• Seria: 01 (DN 65…150) – wersja bez pokrętła sterowania ręcznego
• Średnica nominalna: DN 125
• Współczynnik kvs: 550 m³/h – nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa (1 bar)
• Kąt obrotu elementu: 90°
• Charakterystyka: liniowa w kanale regulacyjnym i w obejściu
• Poziom nieszczelności (DN 125): 0…0,5% wartości kvs
• Ciśnienie nominalne: PN 6 wg ISO 7268
• Maksymalne ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005, w dozwolonym zakresie temperatury czynnika
• Zakres temperatury czynnika: 1…120 °C
• Dopuszczalne czynniki: woda grzewcza, woda ze środkami przeciwzamarzaniowymi o stężeniu maks. 50% (zalecana jakość wody wg VDI 2035)
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień: stal nierdzewna
• Element obrotowy (DN 125): brąz
• Uszczelnienie: O-ring z EPDM
• Przyłącza hydrauliczne: kołnierzowe wg ISO 7005
• Sposób zasilania: możliwość podłączenia zasilania z kotła z lewej lub prawej strony (po odpowiednim ustawieniu elementu obrotowego)
• Współpraca z siłownikami: elektromechaniczne siłowniki Siemens serii SAL..T10 (przez łącznik montażowy ASK31N)
• Eksploatacja: zawór nie wymaga obsługi w trakcie normalnej pracy

Zastosowanie

Zawór VBF21.125 przeznaczony jest do stosowania w obiegach zamkniętych instalacji grzewczych jako zawór mieszający. Dzięki konstrukcji trójdrogowej i liniowej charakterystyce kanału regulacyjnego oraz obejścia umożliwia stabilne i powtarzalne mieszanie strumieni wody grzewczej, również z dodatkiem środków przeciwzamarzaniowych (do 50%).

• Do aplikacji mieszających w instalacjach grzewczych, w których wymagane jest precyzyjne ustawienie temperatury czynnika.
• Do instalacji z wodą przygotowaną zgodnie z wytycznymi VDI 2035.

Zawory serii VBF21.., w tym model DN 125, należy stosować wyłącznie w aplikacjach mieszających. W instalacjach hydraulicznych, do których przedostaje się tlen, występuje zwiększone ryzyko korozji, a w konsekwencji możliwość zablokowania elementu obrotowego zaworu.

Funkcje i działanie

Konstrukcja trójdrogowa i charakterystyka regulacji

• Zawór jest trójdrogowym zaworem obrotowym z kątem obrotu 90°.
• Kanał regulacyjny oraz obejście mają charakterystykę liniową, co sprzyja przewidywalnej i łatwej do obliczenia regulacji przepływu.
• Niski poziom nieszczelności (do 0,5% kvs) zapewnia dobrą szczelność regulacyjną w pozycji zamkniętej kanału.

Kierunek przepływu i obrót elementu

• Fabrycznie element obrotowy ustawiony jest na konfigurację „zasilanie z kotła od lewej”.
• Obrót przeciwnie do ruchu wskazówek zegara powoduje otwieranie zasilania z kotła.
• Obrót zgodnie z ruchem wskazówek zegara powoduje zamykanie zasilania z kotła.
• Konstrukcja umożliwia zmianę kierunku zasilania (z lewej lub prawej strony) przez odpowiednie przestawienie elementu obrotowego i wskaźnika położenia zgodnie z instrukcją montażu.

Wskazanie położenia

• Dla zaworów DN 65…150, w tym VBF21.125, położenie elementu obrotowego wskazywane jest przez czerwony wskaźnik będący częścią łącznika montażowego, mocowany na trzpieniu zaworu.
• Podczas uruchamiania należy sprawdzić, czy położenie i kierunek obrotu elementu obrotowego są zgodne z wymogami instalacji.

Współpraca z siłownikami

Zawór VBF21.125 jest przystosowany do współpracy z elektromechanicznymi siłownikami obrotowymi Siemens SAL..T10. Zawór, siłownik oraz łącznik montażowy należy zamawiać osobno.

Łącznik montażowy

• ASK31N – łącznik montażowy przeznaczony do zaworów VBF21.. o średnicach DN 65…150 serii 01.
• ASK31N składa się z dwóch elementów mocujących, śrub, adaptera ze śrubą i adaptera; dostarczany jest z instrukcją montażu i zawiera wszystkie części potrzebne do zamocowania siłownika.

Obsługiwane siłowniki SAL..T10

Siłowniki SAL..T10 umożliwiają sterowanie 3-stawne lub analogowe (0…10 V DC), w zależności od typu:

• SAL31.00T10 / SAL31.03T10 – 230 V AC, sterowanie 3-stawne, czas przebiegu 90°: 120 s lub 30 s.
• SAL61.00T10 / SAL61.03T10 – 24 V AC/DC, sygnał sterujący 0…10 V DC, czas przebiegu 90°: 120 s lub 30 s.
• SAL81.00T10 / SAL81.03T10 – 24 V AC/DC, sterowanie 3-stawne, czas przebiegu 90°: 120 s lub 30 s.

Siłowniki serii SAL..T10 mogą być opcjonalnie wyposażone w przełączniki pomocnicze ASC10.51 lub potencjometr ASZ7.5/.. (w różnych kombinacjach), co umożliwia rozszerzenie funkcjonalności układu regulacji.

Zgodnie z danymi producenta, zachowanie parametrów katalogowych oraz gwarancji obowiązuje przy stosowaniu siłowników Siemens wymienionych w sekcji urządzeń współpracujących.

Dane techniczne VBF21.125

Parametry hydrauliczne i eksploatacyjne

• Średnica nominalna: DN 125
• Ciśnienie nominalne: PN 6 wg ISO 7268
• Maksymalne ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika
• Współczynnik kvs: 550 m³/h (zimna woda 5…30 °C, zawór całkowicie otwarty, spadek ciśnienia 100 kPa)
• Kąt obrotu: 90°
• Charakterystyka: liniowa – kanał regulacyjny oraz obejście
• Poziom nieszczelności (DN 125…150): 0…0,5% wartości kvs
• Dopuszczalne czynniki: woda grzewcza, woda ze środkami przeciwzamarzaniowymi o stężeniu maks. 50%
• Temperatura czynnika: 1…120 °C

Standardy i zgodność

• Dyrektywa dot. urządzeń ciśnieniowych (PED 2014/68/EU): osprzęt ciśnieniowy, grupa płynów 2.
• Dla średnic DN 40…125, w tym VBF21.125, zawór jest stosowany zgodnie z uznaną praktyką inżynierską i nie jest oznakowany znakiem CE w rozumieniu Art. 4, par. 3 PED.
• Zgodność EAC: Euroazjatycka zgodność.

Materiały

• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień: stal nierdzewna
• Element obrotowy (DN 125): brąz
• Uszczelnienie: O-ring z EPDM
• Skala / wskaźnik położenia: elementy aluminiowe (część zestawu montażowego)
• Elementy obsługowe / osprzęt: tworzywo sztuczne (dla części wskaźnikowych i opcjonalnych akcesoriów)

Przyłącza i wymiary

• Przyłącza hydrauliczne: kołnierzowe wg ISO 7005
• Wymiary (VBF21.125):
• A: 320 mm
• B: 160 mm
• C: 240 mm
• D: 20 mm
• E: 200 mm
• F: 19 mm (8× otwór kołnierzowy)
• H: 129 mm
• Masa zaworu: ok. 36,0 kg

Montaż i uruchomienie

• Montaż zaworu i siłownika jest prosty i może być wykonany bezpośrednio na obiekcie.
• Zawór VBF21.125, siłownik oraz łącznik montażowy ASK31N są pakowane i zamawiane oddzielnie.
• Dwie specjalne śruby w pokrywie zaworu umożliwiają zamocowanie łącznika montażowego i wskaźnika położenia.
• Łącznik montażowy ASK31N dostarczany jest z kompletem elementów potrzebnych do montażu oraz z instrukcją.
• Podczas uruchamiania należy:
  • sprawdzić kierunek obrotu elementu obrotowego względem wymaganego kierunku otwierania/zamykania,
  • dostosować ustawienie elementu obrotowego i wskaźnika położenia do wybranego wariantu zasilania (z lewej lub prawej strony).
• Przed wykonywaniem prac serwisowych przy zaworze, siłowniku lub łączniku montażowym należy:
  • wyłączyć pompę obiegową i napięcie zasilające,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Po zakończeniu prac zawór może zostać ponownie uruchomiony po prawidłowym zamontowaniu siłownika i wskaźnika położenia.

Podsumowanie

Siemens VBF21.125 to solidny, trójdrogowy zawór obrotowy DN 125, PN 6 z korpusem z żeliwa szarego, przeznaczony do pracy jako zawór mieszający w zamkniętych instalacjach grzewczych. Liniowa charakterystyka, wysoki współczynnik kvs 550 m³/h, niski poziom nieszczelności oraz współpraca z siłownikami SAL..T10 (przez łącznik ASK31N) sprawiają, że jest to precyzyjny i trwały element układów regulacji przepływu w średnich i dużych instalacjach grzewczych, niewymagający obsługi przy prawidłowej eksploatacji.
