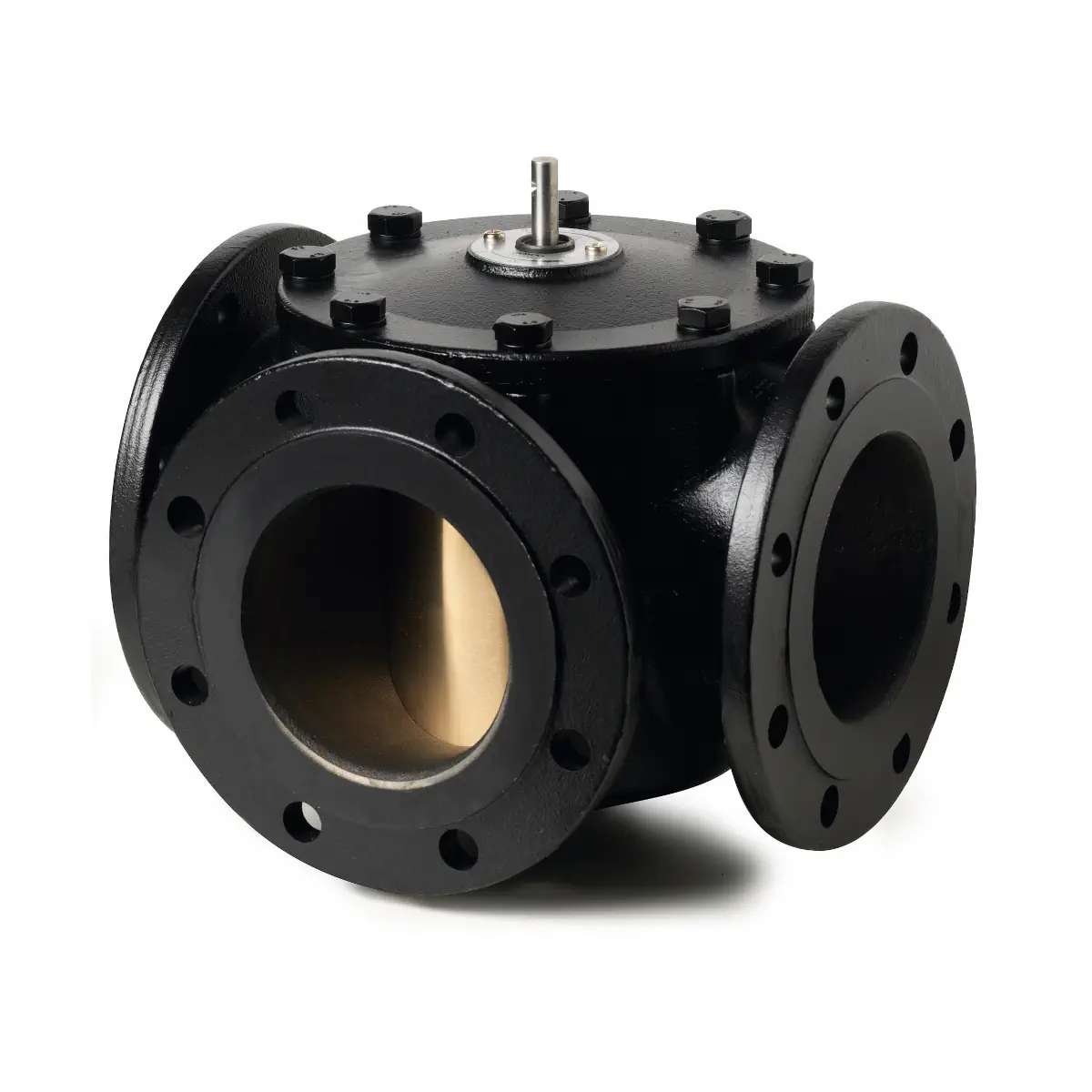

VBF21.65 Zawór obrotowy 3-drogowy kołnierzowy z żeliwa, PN6, 2..120 [°C], DN65, kvs 63 [m3/h]

Siemens VBF21.65 to trójdrogowy zawór obrotowy mieszający o średnicy nominalnej DN 65 i ciśnieniu nominalnym PN 6, przeznaczony do pracy w obiegach zamkniętych instalacji grzewczych. Korpus z żeliwa szarego EN‑GJL‑250, liniowa charakterystyka regulacyjna oraz kąt obrotu 90° zapewniają stabilną regulację przepływu, a kołnierzowe przyłącza ISO 7005 ułatwiają wbudowanie zaworu w instalację. Zawór jest bezobsługowy i może współpracować z siłownikami elektromechanicznymi SAL..T10 (oraz, w aplikacjach modernizacyjnych, z wycofanymi siłownikami SQK..) poprzez odpowiednie łączniki montażowe.

Najważniejsze cechy

• Producent: Siemens
• Model: VBF21.65
• Typ zaworu: trójdrogowy zawór obrotowy mieszający z przyłączami kołnierzowymi
• Średnica nominalna: DN 65 (seria 01)
• Ciśnienie nominalne: PN 6 wg ISO 7268
• Nominalne natężenie przepływu kvs: 63 m³/h
• Maks. różnica ciśnień ∆pmax: 30 kPa w kanale regulacyjnym (w całym zakresie obrotu zaworu z siłownikiem)
• Kąt obrotu elementu: 90°
• Charakterystyka przepływu: liniowa (kanał regulacyjny i obejście)
• Poziom nieszczelności (DN 40…100): 0…0,1% wartości kvs
• Korpus zaworu: żeliwo szare EN‑GJL‑250
• Trzpień: stal nierdzewna
• Element obrotowy (DN 40…100): mosiądz
• Uszczelnienia: O‑ring z EPDM
• Medium: woda grzewcza, woda ze środkami przeciwzamarzaniowymi o stężeniu do 50% (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C
• Maks. ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• Przyłącza: kołnierzowe wg ISO 7005
• Współpraca z siłownikami: elektromechaniczne siłowniki SAL..T10 (oraz wycofane SQK..) z łącznikiem montażowym ASK31N
• Obsługa: zawór bezobsługowy
• Masa zaworu VBF21.65: ok. 9,5 kg

Zastosowanie

VBF21.65 jest przeznaczony do stosowania w obiegach zamkniętych instalacji grzewczych jako zawór mieszający. Dzięki trzem króćcom kołnierzowym oraz obrotowemu elementowi przepływowemu może mieszać strumień zasilający z kotła z wodą powrotną, umożliwiając precyzyjne ustawienie temperatury zasilania w:

• centralach i węzłach cieplnych,
• instalacjach grzewczych budynków,
• układach mieszających z regulacją temperatury zasilania obiegów grzewczych.

Zawory serii VBF21.., w tym model VBF21.65, powinny być stosowane w aplikacjach mieszających. W instalacjach hydraulicznych, do których przedostaje się tlen, rośnie ryzyko korozji i zablokowania elementu obrotowego, dlatego należy unikać dopływu tlenu do obiegu.

Funkcje i działanie

Trójdrogowy zawór mieszający z obrotowym elementem

• Element obrotowy zaworu realizuje funkcję mieszania pomiędzy kanałem regulacyjnym i obejściem.
• Kąt obrotu 90° (od pozycji zamkniętej do całkowicie otwartej) pozwala na płynne sterowanie przepływem.
• Liniowa charakterystyka zarówno w kanale regulacyjnym, jak i na obejściu zapewnia przewidywalną zależność między kątem obrotu a przepływem – ułatwia to dobór i regulację układu.
• Niski poziom nieszczelności (0…0,1% kvs dla DN 40…100) minimalizuje niekontrolowany przepływ przez zawór w położeniu zamkniętym.

Ustawienie fabryczne i kierunek obrotu

• Zawór VBF21.65 jest dostarczany z elementem obrotowym ustawionym na „zasilanie z kotła od lewej strony”.
• Obrót przeciwnie do ruchu wskazówek zegara: otwieranie kanału regulacyjnego.
• Obrót zgodnie z ruchem wskazówek zegara: zamykanie kanału regulacyjnego.
• Podczas uruchomienia należy sprawdzić, czy położenie i kierunek obrotu elementu obrotowego odpowiadają wymaganiom konkretnej instalacji.
• Położenie elementu obrotowego dla DN 65 jest wskazywane przez czerwony wskaźnik (część łącznika montażowego), mocowany na trzpieniu zaworu.

Współpraca z siłownikami

Zawór VBF21.65 współpracuje z elektromechanicznymi siłownikami obrotowymi, które umożliwiają zdalne sterowanie kątem obrotu 90°. Do montażu siłownika na zaworze DN 65 serii 01 wymagany jest łącznik montażowy ASK31N, zawierający wszystkie elementy potrzebne do montażu.

Kompatybilne siłowniki SAL..T10 (aktualna seria)

• SAL31.00T10 – siłownik elektromechaniczny, zasilanie AC 230 V, sterowanie 3‑stawne, czas przebiegu 90°: 120 s, moment obrotowy 10 Nm.
• SAL31.03T10 – jak wyżej, lecz z czasem przebiegu 90°: 30 s.
• SAL61.00T10 – zasilanie AC/DC 24 V, sterowanie sygnałem ciągłym 0…10 V DC, czas przebiegu 90°: 120 s, moment obrotowy 10 Nm.
• SAL61.03T10 – jak wyżej, z czasem przebiegu 90°: 30 s.
• SAL81.00T10 – zasilanie AC/DC 24 V, sterowanie 3‑stawne, czas przebiegu 90°: 120 s, moment obrotowy 10 Nm.
• SAL81.03T10 – jak wyżej, z czasem przebiegu 90°: 30 s.

Siłowniki SAL..T10 mogą być wyposażone w:

• 1 lub 2 przełączniki pomocnicze ASC10.51,
• 1 potencjometr ASZ7.5/.. oraz 1 przełącznik pomocniczy ASC10.51.

Siłowniki SQK.. (wycofane)

Zawory VBF21.., w tym VBF21.65, były projektowane również do współpracy z siłownikami SQK33.00, SQK34.00, SQK84.00 (5 Nm, sterowanie 3‑stawne, 230 V AC lub 24 V). Urządzenia te są obecnie oznaczone jako wycofane, niedostępne, podobnie jak przełączniki pomocnicze ASC9.5 i ASC9.7.

Montaż i uruchomienie

Montaż hydrauliczny

• Przyłącza kołnierzowe DN 65 wykonane są wg ISO 7005, co ułatwia integrację z instalacją rurową.
• Zawór montuje się bezpośrednio w przewodzie instalacji – jako element mieszający w obiegu zamkniętym.
• Montaż zaworu i siłownika jest prosty i może być wykonany bezpośrednio na obiekcie.
• Zawór, siłownik oraz łącznik montażowy ASK31N są pakowane oddzielnie i zamawiane osobno.

Montaż siłownika

• Do zaworu VBF21.65 stosuje się łącznik montażowy ASK31N, który zawiera wszystkie części potrzebne do montażu siłownika.
• Czerwony wskaźnik położenia (element łącznika) mocuje się na trzpieniu zaworu i wykorzystuje do wizualnej kontroli kąta obrotu.

Uruchomienie i obsługa serwisowa

• Przed wykonywaniem prac serwisowych przy zaworze, siłowniku lub łączniku montażowym należy:
  • wyłączyć pompę obiegową i odłączyć zasilanie elektryczne,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać, aż całkowicie ostygnie.
• W razie potrzeby należy odłączyć przewody elektryczne od zacisków siłownika.
• Po zakończeniu prac zawór można ponownie uruchomić po prawidłowym zamontowaniu siłownika na trzpieniu zaworu.

Dane techniczne – Siemens VBF21.65

• Typ: VBF21.65
• Średnica nominalna DN: 65
• Ciśnienie nominalne PN: 6 wg ISO 7268
• Ciśnienie robocze maksymalne: 600 kPa (6 bar) wg ISO 7005 w dopuszczalnym zakresie temperatury medium
• kvs: 63 m³/h (przepływ zimnej wody 5…30 °C przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa)
• ∆pmax: 30 kPa – maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym zaworu dla pełnego kąta obrotu z siłownikiem
• Kąt obrotu: 90°
• Charakterystyka przepływu: liniowa (kanał regulacyjny i obejście)
• Poziom nieszczelności (DN 40…100): 0…0,1% wartości kvs
• Dopuszczalne czynniki: woda grzewcza, woda ze środkami przeciwzamarzaniowymi o stężeniu maks. 50%; zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Grupa płynów (PED 2014/68/EU): grupa 2, DN 40…125 – bez oznaczania CE zgodnie z Art. 4, par. 3 (uznana praktyka inżynierska)
• Korpus zaworu: żeliwo szare EN‑GJL‑250
• Trzpień: stal nierdzewna
• Element obrotowy (DN 40…100): mosiądz
• Uszczelnienie: O‑ring EPDM
• Skala wskaźnika położenia: aluminium (element łącznika montażowego)
• Przyłącza: kołnierzowe wg ISO 7005
• Masa: ok. 9,5 kg

Wymiary VBF21.65 (DN 65)

Wymiary zaworu w mm (wg tabeli katalogowej):

• A: 200 mm
• B: 100 mm
• C: 160 mm
• D: 16 mm
• E: 130 mm
• F: 14 mm (4 otwory)

Utylizacja i gwarancja

• Zaworu nie należy utylizować jako odpadu komunalnego; sposób złomowania poszczególnych elementów może być określony przepisami lub wymogami ekologicznymi.
• Należy przestrzegać wszystkich lokalnych przepisów dotyczących utylizacji.
• Podane dane techniczne obowiązują przy stosowaniu siłowników Siemens wymienionych w części „Urządzenia współpracujące”.
• Zastosowanie siłowników innych producentów powoduje utratę gwarancji.

Podsumowanie

Siemens VBF21.65 to solidny, trójdrogowy zawór obrotowy DN 65 / PN 6 z korpusem z żeliwa szarego EN‑GJL‑250 i liniową charakterystyką przepływu, przeznaczony do pracy jako zawór mieszający w obiegach zamkniętych instalacji grzewczych. Nominalne natężenie przepływu kvs 63 m³/h, niski poziom nieszczelności, szeroki zakres temperatury medium (1…120 °C) oraz prosta współpraca z siłownikami SAL..T10 (przez łącznik ASK31N) sprawiają, że jest to nowoczesne i niezawodne rozwiązanie do precyzyjnej regulacji mieszania w systemach grzewczych.
