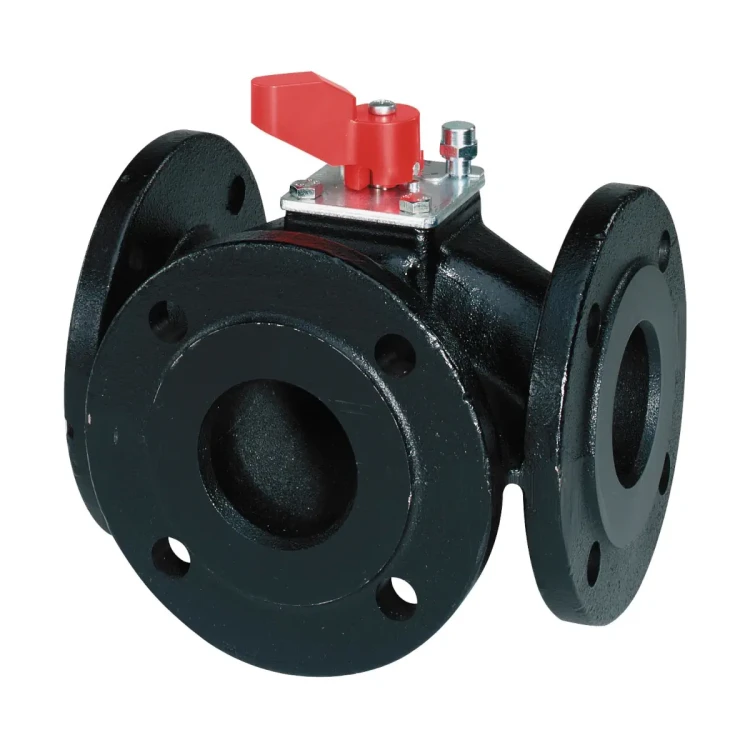

VBF21.50 Zawór obrotowy 3-drogowy kołnierzowy z żeliwa, PN6, 2..120 [°C], DN50, kvs 40[m3/h]

VBF21.50 to trójdrogowy zawór obrotowy mieszający PN6 firmy Siemens o średnicy DN 50, z przyłączami kołnierzowymi wg ISO 7005 i nominalnym współczynniku przepływu kvs = 40 m³/h. Korpus z żeliwa szarego EN-GJL-250, kąt obrotu 90° oraz liniowa charakterystyka kanału regulacyjnego i obejścia zapewniają stabilną i przewidywalną regulację przepływu. Zawór wyposażony jest w pokrętło sterowania ręcznego ze skalą i wskaźnikiem położenia i może współpracować z siłownikami serii SAL..T10 w instalacjach grzewczych o obiegach zamkniętych. Konstrukcja jest bezobsługowa.

Najważniejsze cechy

• Producent: Siemens
• Model: VBF21.50
• Typ: zawór obrotowy trójdrogowy, mieszający, z przyłączami kołnierzowymi
• Średnica nominalna: DN 50
• Ciśnienie nominalne: PN 6 wg ISO 7268
• Maksymalne ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• kvs: 40 m³/h – przepływ zimnej wody (5…30 °C) przy całkowicie otwartym zaworze i spadku ciśnienia 100 kPa
• Kąt obrotu elementu: 90°
• Charakterystyka przepływu: liniowa w kanale regulacyjnym i obejściu
• Poziom nieszczelności: 0…0,1% wartości kvs (dla DN 40…100)
• Przyłącza: kołnierzowe DN 50 wg ISO 7005
• Sterowanie ręczne: pokrętło z podziałką, wskaźnikiem położenia i żółtym znacznikiem położenia elementu obrotowego
• Kierunek zasilania: z kotła od lewej lub prawej strony (element obrotowy i skala mogą być przestawione)
• Medium: woda grzewcza lub woda z dodatkiem środków przeciwzamarzaniowych (do 50%); zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Współpraca z siłownikami: elektromechaniczne siłowniki SAL..T10 (oraz wycofane SQK..)
• Obsługa: zawór nie wymaga okresowej obsługi (bezobsługowy)
• Materiał korpusu: żeliwo szare EN-GJL-250
• Materiał elementu obrotowego: mosiądz (dla DN 40…100)
• Trzpień: stal nierdzewna
• Uszczelnienie: O-ring z EPDM
• Masa: ok. 6,5 kg

Zastosowanie

Zawór VBF21.50 przeznaczony jest do pracy w obiegach zamkniętych instalacji grzewczych jako zawór mieszający. Stosuje się go do regulacji i mieszania przepływu wody grzewczej lub mieszaniny wody z glikolem (do 50% środka przeciwzamarzaniowego), np. w:

• węzłach cieplnych,
• układach mieszających obiegów grzewczych,
• instalacjach centralnego ogrzewania z obiegiem zamkniętym.

Producent zaleca stosowanie zaworu w instalacjach hydraulicznych, do których nie przedostaje się tlen, ponieważ jego obecność zwiększa ryzyko korozji oraz zablokowania elementu obrotowego zaworu.

Budowa i zasada działania

Element obrotowy i charakterystyka przepływu

• Zawór ma trzy przyłącza kołnierzowe tworzące układ mieszający z kanałem regulacyjnym i obejściem.
• Element obrotowy wykonany jest z mosiądzu (dla DN 40…100) i obraca się w zakresie 0…90°.
• Kanał regulacyjny oraz obejście posiadają charakterystykę liniową, co ułatwia precyzyjną regulację.
• Nominalny współczynnik kvs = 40 m³/h definiuje przepływ przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa.
• Poziom nieszczelności w pozycji zamkniętej wynosi 0…0,1% kvs, co ogranicza niepożądany przeciek przez zawór.

Sterowanie ręczne i wskazanie położenia

• Model VBF21.50 jest fabrycznie wyposażony w pokrętło sterowania ręcznego z podziałką i wskaźnikiem położenia.
• Na trzpieniu zaworu znajduje się żółty znacznik, który pokazuje aktualne położenie elementu obrotowego.
• Pokrętło, element obrotowy oraz skala wskaźnika położenia mogą zostać przestawione i dopasowane do konkretnej instalacji (zasilanie z kotła od lewej lub prawej strony).
• Ustawienie fabryczne: zasilanie z kotła od lewej strony:
  • obrót przeciwnie do ruchu wskazówek zegara – otwieranie,
  • obrót zgodnie z ruchem wskazówek zegara – zamykanie.
• Wskazanie położenia „0” na skali odpowiada całkowitemu zamknięciu zasilania z kotła.

Współpraca z siłownikami

Zawór VBF21.50 może współpracować z elektromechanicznymi siłownikami SAL..T10 firmy Siemens, co umożliwia automatyczną regulację położenia elementu obrotowego:

• SAL31.00T10 / SAL31.03T10 – siłowniki 230 V AC, sterowanie 3-stawne (OTWÓRZ / ZAMKNIJ / STOP); różnią się czasem przebiegu 90°:
  • SAL31.00T10: 120 s, moment obrotowy 10 Nm,
  • SAL31.03T10: 30 s (szybszy przebieg).
• SAL61.00T10 / SAL61.03T10 – siłowniki 24 V AC/DC z wejściem analogowym 0…10 V DC:
  • sterowanie ciągłe (modulacyjne) położeniem zaworu,
  • czas przebiegu 90°: 120 s (…00T10) lub 30 s (…03T10).
• SAL81.00T10 / SAL81.03T10 – siłowniki 24 V z 3-stawnym sterowaniem, z czasami przebiegu 90°: 120 s (…00T10) lub 30 s (…03T10).

Do montażu siłowników SAL..T10 na zaworze VBF21.50 stosuje się łączniki montażowe:

• ASK32 – do zaworu VBF21.50 serii 02; zawiera wspornik ze śrubą i jest dostarczany z instrukcją montażu,
• ASK32N – do zaworu VBF21.50 serii 01; zawiera komplet elementów mocujących i adapter.

Zawór można również sprzęgać ze starszymi siłownikami serii SQK.., jednak wybrane modele SQK zostały oznaczone jako wycofane i niedostępne.

Dane techniczne

• Model: VBF21.50
• Średnica nominalna: DN 50
• Ciśnienie nominalne: PN 6
• Maks. ciśnienie robocze: 600 kPa (6 bar) w dopuszczalnym zakresie temperatury medium
• Kąt obrotu: 90°
• kvs: 40 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Charakterystyka kanału regulacyjnego: liniowa
• Charakterystyka obejścia: liniowa
• Poziom nieszczelności (DN 40…100): 0…0,1% kvs
• Dopuszczalne czynniki: woda grzewcza, woda ze środkami przeciwzamarzaniowymi (maks. 50%); zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Ciśnieniowy osprzęt rurociągowy: zgodnie z dyrektywą PED 2014/68/EU, grupa płynów 2 (DN 40…125 bez oznaczenia CE jako uznana praktyka inżynierska)

Materiały

• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień: stal nierdzewna
• Element obrotowy: mosiądz (zakres DN 40…100)
• Uszczelnienia: O-ring z EPDM
• Pokrętło sterowania ręcznego: tworzywo sztuczne
• Skala wskaźnika położenia: aluminium

Wymiary i montaż

Podstawowe wymiary zaworu VBF21.50 (DN 50) wg rysunku producenta:

• Długość zabudowy (A): 180 mm
• Wymiar B: 90 mm
• Rozstaw kołnierzy / wymiar C: 140 mm
• Grubość kołnierza (D): 16 mm
• Wymiar kołnierza (E): 110 mm
• Otwory montażowe (F): 14 mm (4×)
• Wysokość korpusu (H): 103 mm
• Wysokość montażowa siłownika SQK34.00 / SQK84 (J*): 75 mm
• Wysokość montażowa siłowników SQK33.00 / SAL..T10 z łącznikiem (K**): 63 mm
• Masa zaworu: ok. 6,5 kg

Montaż zaworu i siłownika jest prosty i może być wykonany bezpośrednio na obiekcie. Zawór, siłownik oraz łącznik montażowy (jeśli jest wymagany) są dostarczane oddzielnie. W pokrywie zaworu znajdują się dwie specjalne śruby służące do zamocowania łącznika montażowego i skali wskaźnika położenia.

Części zamienne i akcesoria

• Pokrętło sterowania ręcznego dla zaworu VBF21.50 – numer zamówieniowy: 7467601750.
• Łącznik montażowy ASK32 – do montażu siłownika na zaworze VBF21.50 serii 02; dostarczany z instrukcją montażu.
• Łącznik montażowy ASK32N – do montażu siłownika na zaworze VBF21.50 serii 01; dostarczany z instrukcją montażu.

Podsumowanie

Siemens VBF21.50 to solidny, bezobsługowy zawór obrotowy trójdrogowy PN6 DN 50 z korpusem z żeliwa EN-GJL-250, liniową charakterystyką przepływu i niskim poziomem nieszczelności. Dzięki współczynnikowi kvs = 40 m³/h, kątowi obrotu 90°, zintegrowanemu pokrętłu sterowania ręcznego oraz możliwości współpracy z nowoczesnymi siłownikami SAL..T10 jest to kompletne rozwiązanie do mieszania i regulacji przepływu w zamkniętych instalacjach grzewczych z przyłączami kołnierzowymi DN 50.
