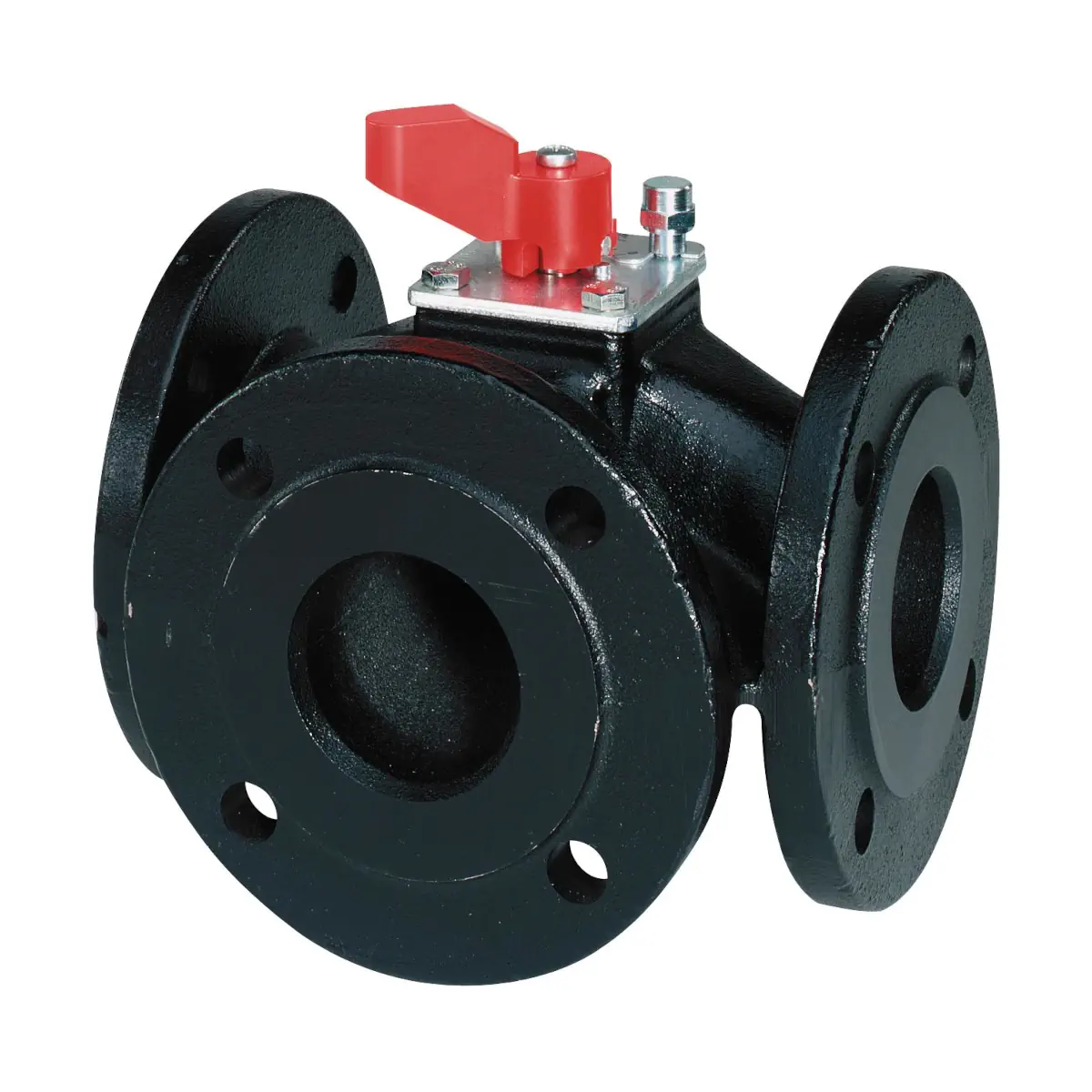

VBF21.40 Zawór obrotowy 3-drogowy kołnierzowy z żeliwa, PN6, 2..120 [°C], DN40, kvs 25 [m3/h]

VBF21.40 to trójdrogowy zawór obrotowy mieszający o średnicy DN 40 i ciśnieniu nominalnym PN 6, z korpusem z żeliwa szarego EN‑GJL‑250 i przyłączami kołnierzowymi wg ISO 7005. Zawór ma współczynnik przepływu kvs = 25 m³/h, kąt obrotu 90° oraz standardowe pokrętło sterowania ręcznego ze skalą położenia. Przeznaczony jest do pracy w obiegach zamkniętych instalacji grzewczych jako zawór mieszający i może współpracować z siłownikami serii SAL..T10 (oraz wycofanymi typu SQK..). Zawór jest bezobsługowy i wykonany z materiałów odpornych na warunki pracy w instalacjach wodnych.

Najważniejsze cechy

• Producent: Siemens
• Model: VBF21.40
• Typ: trójdrogowy zawór obrotowy mieszający z przyłączami kołnierzowymi
• Średnica nominalna: DN 40
• Ciśnienie nominalne: PN 6 wg ISO 7268
• Przyłącza: kołnierzowe wg ISO 7005, DN 40
• Kąt obrotu elementu: 90°
• Współczynnik kvs: 25 m³/h (zimna woda 5…30 °C, zawór całkowicie otwarty, Δp = 100 kPa)
• Maks. różnica ciśnień Δpmax: 30 kPa w kanale regulacyjnym w całym zakresie obrotu zaworu, przy współpracy z siłownikami SQK.. lub SAL..T10
• Charakterystyka przepływu: liniowa w kanale regulacyjnym oraz liniowa w obejściu
• Poziom nieszczelności (DN 40…100): 0…0,1% wartości kvs
• Wyposażenie standardowe: pokrętło sterowania ręcznego z czytelną skalą i wskaźnikiem położenia
• Budowa korpusu: żeliwo szare EN‑GJL‑250, element obrotowy z mosiądzu, trzpień ze stali nierdzewnej, uszczelnienia O‑ring EPDM
• Zakres temperatury czynnika: 1…120 °C
• Dopuszczalne czynniki: woda grzewcza oraz woda ze środkami przeciwzamarzaniowymi (stężenie do 50%), zalecana jakość wody wg VDI 2035
• Bezobsługowość: zawór nie wymaga okresowej obsługi
• Masa zaworu: ok. 6,0 kg

Zastosowanie

Zawór Siemens VBF21.40 przeznaczony jest do stosowania jako zawór mieszający w obiegach zamkniętych instalacji grzewczych. Umożliwia precyzyjne mieszanie strumieni wody grzewczej (np. zasilania z kotła i powrotu) przy pomocy obrotowego elementu regulacyjnego sterowanego ręcznie lub za pośrednictwem siłownika.

Dzięki konstrukcji kołnierzowej PN 6 i zakresowi temperatury czynnika 1…120 °C zawór nadaje się do typowych instalacji wodnych z wodą grzewczą lub wodą z dodatkiem środków przeciwzamarzaniowych (do 50%).

Konstrukcja i działanie

• Trójdrogowy element obrotowy umożliwia proporcjonalne otwieranie i zamykanie poszczególnych dróg przepływu w funkcji kąta obrotu (0…90°), realizując funkcję mieszania.
• Charakterystyka liniowa w kanale regulacyjnym oraz obejściu zapewnia przewidywalną zależność natężenia przepływu od położenia elementu obrotowego, co ułatwia regulację instalacji.
• Pokrętło sterowania ręcznego (DN 40) wyposażone jest w skalę, wskaźnik położenia i żółty znacznik położenia elementu obrotowego. Pozycja „0” odpowiada całkowitemu zamknięciu zasilania z kotła.
• Położenie elementu obrotowego, skalę wskaźnika położenia oraz pokrętło można przestawić i dostosować do konkretnej instalacji, zgodnie z instrukcją montażu.
• Ustawienie fabryczne: element obrotowy ustawiony na wariant „zasilanie z kotła od lewej”. Przy tym ustawieniu:
  • obrót przeciwnie do ruchu wskazówek zegara – otwieranie,
  • obrót zgodnie z ruchem wskazówek zegara – zamykanie.

Współpraca z siłownikami

Zawór VBF21.40 przystosowany jest do współpracy z siłownikami obrotowymi Siemens, montowanymi bezpośrednio lub z użyciem łączników montażowych.

Kompatybilne siłowniki

• Seria SAL..T10 (przez łącznik montażowy ASK32N):
  • SAL31.00T10 – czas przebiegu 90°: 120 s, moment obrotowy 10 Nm (szczegóły: karta katalogowa N4502).
  • SAL31.03T10 – wersja szybkobieżna, czas przebiegu 90°: 30 s.
  • SAL61.00T10 – zasilanie 24 V AC/DC, sterowanie 0…10 V DC, czas przebiegu 90°: 120 s.
  • SAL61.03T10 – jak wyżej, wersja szybkobieżna, czas przebiegu 90°: 30 s.
  • SAL81.00T10 – sterowanie 3-stawne, czas przebiegu 90°: 120 s.
  • SAL81.03T10 – jak wyżej, wersja szybkobieżna, czas przebiegu 90°: 30 s.
• Starsze siłowniki serii SQK.. (urządzenia wycofane, niedostępne):
  • SQK34.., SQK84.. – montaż bezpośredni na zaworze VBF21.40 (bez łącznika montażowego).
  • SQK33.. – montaż z użyciem łącznika ASK32 (łącznik wycofany, niedostępny).

Wyposażenie dodatkowe do montażu siłowników

• ASK32N – łącznik montażowy do mocowania siłowników SAL..T10 na zaworze VBF21.. DN 40…50; składa się z dwóch elementów mocujących, śrub i adaptera ze śrubą. Dostarczany z instrukcją montażu.

Zawór, siłownik oraz łącznik montażowy (jeśli jest wymagany) są zamawiane i dostarczane oddzielnie.

Projektowanie i dobór

• Zastosowanie mieszające: zawory VBF21.., w tym VBF21.40, należy stosować wyłącznie w aplikacjach mieszających w obiegach zamkniętych.
• Definicja kvs: kvs = nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwarty zawór przy spadku ciśnienia 100 kPa (1 bar).
• Definicja Δpmax: maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu, obowiązująca w całym zakresie obrotu zaworu z siłownikiem (30 kPa dla VBF21.40).
• W instalacjach hydraulicznych, do których przedostaje się tlen, wzrasta ryzyko korozji i zablokowania elementu obrotowego zaworu; zaleca się stosowanie obiegów zamkniętych i jakości wody zgodnej z VDI 2035.

Montaż i uruchomienie

• Montaż zaworu i siłownika można wykonać bezpośrednio na obiekcie. Zawór, siłownik i łącznik montażowy pakowane są oddzielnie.
• Mocowanie łącznika / skali: dwie specjalne śruby w pokrywie zaworu służą do zamocowania łącznika montażowego oraz skali wskaźnika położenia.
• Ustawienie fabryczne: zasilanie z kotła od lewej strony. W razie potrzeby element obrotowy, skalę wskaźnika położenia oraz pokrętło sterowania ręcznego należy przestawić zgodnie z instrukcją, aby dopasować zawór do rzeczywistego kierunku przepływu (zasilanie z lewej lub prawej strony).
• Podczas uruchamiania należy sprawdzić, czy położenie i kierunek obrotu elementu obrotowego są odpowiednie dla danej instalacji.
• Bezpieczeństwo i serwis: przed pracami serwisowymi przy zaworze, siłowniku lub łączniku montażowym należy:
  • wyłączyć pompę i napięcie zasilające,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Zawór można ponownie uruchomić po założeniu pokrętła sterowania ręcznego lub po prawidłowym zamontowaniu siłownika.

Dane techniczne – Siemens VBF21.40

• Typ zaworu: trójdrogowy zawór obrotowy mieszający
• Średnica nominalna: DN 40
• Ciśnienie nominalne: PN 6 (ISO 7268)
• Maks. ciśnienie robocze: 600 kPa (6 bar) wg ISO 7005, w dozwolonym zakresie temperatury czynnika
• Charakterystyka przepływu: liniowa w kanale regulacyjnym, liniowa w obejściu
• Poziom nieszczelności (DN 40…100): 0…0,1% wartości kvs
• Współczynnik kvs: 25 m³/h
• Kąt obrotu: 90°
• Dopuszczalne czynniki: woda grzewcza, woda ze środkami przeciwzamarzaniowymi (stężenie do 50%), zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Ciśnieniowa klasyfikacja wg PED 2014/68/EU: osprzęt ciśnieniowy, grupa płynów 2, DN 40…125 – bez oznakowania CE zgodnie z art. 4, ust. 3 (uznana praktyka inżynierska)
• Zgodność EAC: Euroazjatycka zgodność (wg danych producenta)
• Deklaracja środowiskowa produktu: CE1E4241en – informacje o zgodności z RoHS, składzie materiałowym, opakowaniu, wpływie na środowisko i utylizacji

Materiały

• Korpus zaworu: żeliwo szare EN‑GJL‑250
• Trzpień: stal nierdzewna
• Element obrotowy (DN 40…100): mosiądz
• Uszczelnienia: O‑ring EPDM
• Pokrętło sterowania ręcznego: tworzywo sztuczne
• Skala wskaźnika położenia: aluminium

Wymiary

Wymiary zaworu VBF21.40 (wg oznaczeń producenta, w mm):

• A: 180 mm
• B: 90 mm
• C: 130 mm
• D: 16 mm
• E: 100 mm
• F: 14 mm (4 otwory)
• Masa: ok. 6,0 kg

Części zamienne

• Pokrętło sterowania ręcznego dla zaworu VBF21.40 – numer zamówieniowy: 7467601750.

Utylizacja i gwarancja

• Zaworu nie należy utylizować jako odpad komunalny. Sposób złomowania poszczególnych elementów może być określony przepisami prawa lub względami ekologicznymi; należy przestrzegać lokalnych regulacji.
• Dane techniczne obowiązują przy stosowaniu z siłownikami Siemens wymienionymi w części „Urządzenia współpracujące”. Zastosowanie siłowników innych producentów może prowadzić do utraty gwarancji.

Podsumowanie

Siemens VBF21.40 to solidny, kołnierzowy zawór obrotowy trójdrogowy DN 40, PN 6 o kvs 25 m³/h, przeznaczony do funkcji mieszania w zamkniętych instalacjach grzewczych. Korpus z żeliwa EN‑GJL‑250, element obrotowy z mosiądzu, liniowa charakterystyka przepływu, niska nieszczelność oraz wbudowane pokrętło z czytelną skalą zapewniają niezawodną i precyzyjną regulację. Możliwość współpracy z nowoczesnymi siłownikami serii SAL..T10 (przy użyciu łącznika ASK32N) sprawia, że VBF21.40 jest uniwersalnym i trwałym rozwiązaniem do automatycznej regulacji obiegów grzewczych.
