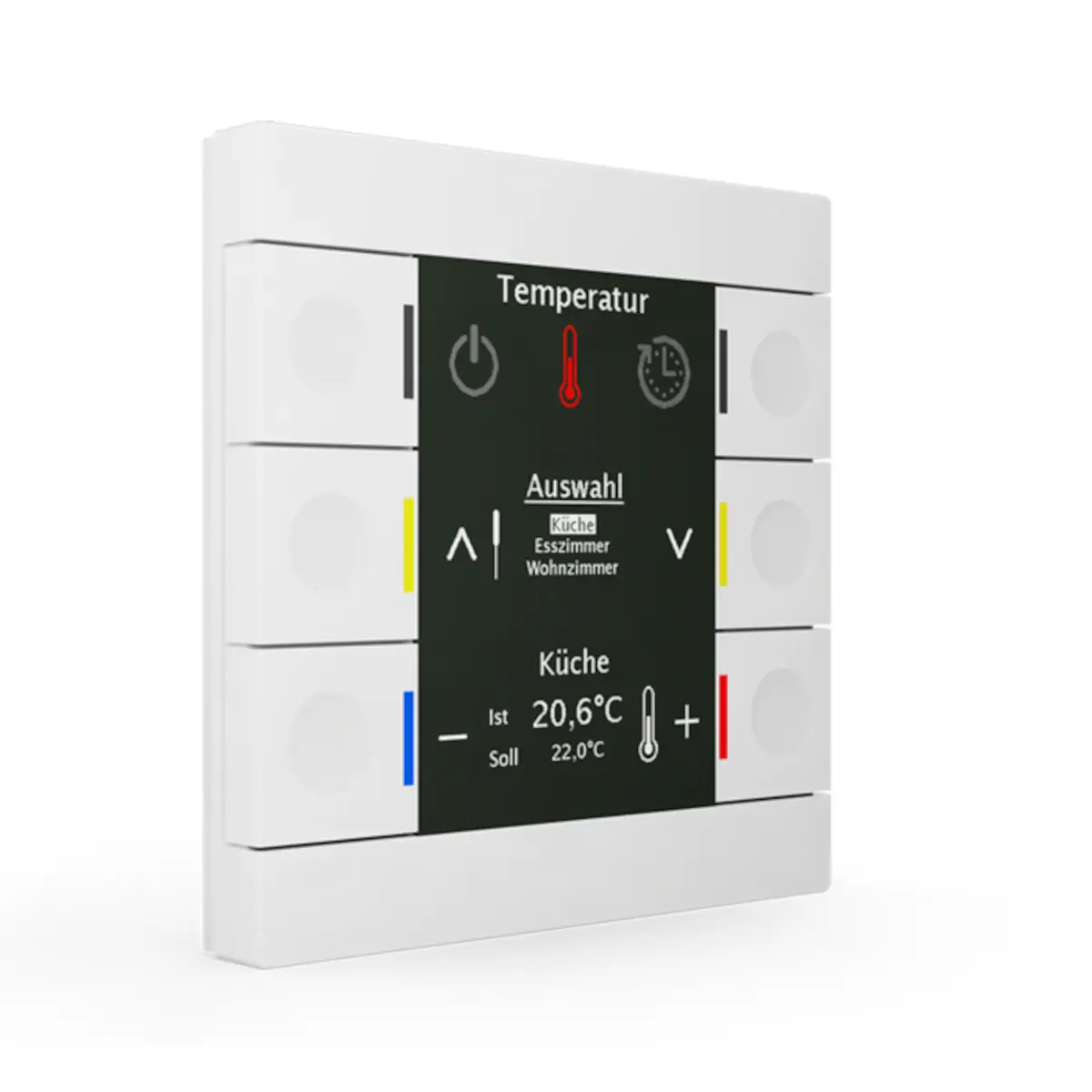

BE-BZS86.01 KNX centralna jednostka sterująca Smart 86 z kolorowym wyświetlaczem, tworzywo, biały (Pure White) połysk

BE-BZS86.01 to centralna jednostka obsługowa KNX firmy MDT z serii Smart 86, wyposażona w duży, aktywny kolorowy wyświetlacz, sześć ergonomicznie zaprojektowanych przycisków mechanicznych oraz sygnalizację statusu RGB. Urządzenie obsługuje do 24 funkcji, oferuje zegar sterujący oraz zintegrowany regulator temperatury pomieszczenia z czujnikiem temperatury. Model wykonano z tworzywa sztucznego w kolorze Pure White z błyszczącym wykończeniem. Dzięki zintegrowanemu sprzęgłu magistralnemu nie wymaga dodatkowego zasilania.

Najważniejsze cechy

• Producent: MDT
• Model: BE-BZS86.01
• Typ: centralna jednostka obsługowa KNX z kolorowym wyświetlaczem
• Seria: Smart 86
• Materiał: tworzywo sztuczne
• Kolor: Pure White
• Wykończenie: błyszczące
• Przyciski: 6 ergonomicznie zaprojektowanych przycisków mechanicznych
• Wyświetlacz: duży, aktywny kolorowy wyświetlacz z automatyczną regulacją jasności
• Liczba funkcji: do 24
• Funkcje bezpośrednie: 4 dla najczęściej używanych funkcji
• Funkcje przez menu i zegar: 20
• Przykładowe funkcje: ściemnianie, żaluzje, przełączanie, wysyłanie wartości, sceny, nastawy temperatury
• Zegar sterujący: funkcja dzienna / tygodniowa / astronomiczna
• Kanały zegara: 20 kanałów, każdy z 6 czasami przełączania
• Funkcja urlopowa: aktywacja w określonym przedziale czasu
• Automatyczne obliczanie dni świątecznych
• Regulator temperatury pomieszczenia: zintegrowany, z czujnikiem temperatury
• Sterowanie wentylacją: ręczne i automatyczne
• Wyświetlane informacje: temperatura wewnętrzna i zewnętrzna, wartość zadana, godzina oraz data
• Wyświetlanie statusu i komunikatów: informacje statusowe (1 bit) oraz komunikaty (14 bajtów)
• Diody statusowe: 6, sterowanych niezależnie
• Bloki logiczne: 6, każdy z 4 wejściami
• Blokada kodem: 4–6 cyfr, do blokowania i odblokowania urządzenia lub aktywacji alarmu
• Dodatkowe zasilanie: nie jest wymagane
• Sprzęgło magistralne: zintegrowane
• Montaż: w puszce instalacyjnej, z użyciem dołączonej ramki montażowej
• Wymiary (wys. x szer.): 86 x 86 mm
• Zalecana wysokość montażu: 1,60 m
• Gwarancja: 3 lata

Zastosowanie

MDT BE-BZS86.01 przeznaczony jest do centralnej obsługi funkcji w instalacjach KNX. Urządzenie łączy funkcję panelu sterującego, zegara sterującego oraz regulatora temperatury pomieszczenia, dzięki czemu umożliwia wygodne zarządzanie najczęściej używanymi funkcjami bezpośrednio z przycisków oraz dodatkowymi funkcjami z poziomu menu.

• bezpośrednia obsługa 4 często używanych funkcji,
• dostęp do 20 dodatkowych funkcji przez menu i funkcje czasowe,
• sterowanie ściemnianiem, żaluzjami, przełączaniem, scenami i wartościami zadanymi,
• kontrola temperatury pomieszczenia oraz wentylacji,
• prezentacja temperatur, czasu, daty, statusów i komunikatów na kolorowym wyświetlaczu.

Funkcje i działanie

Obsługa i wyświetlacz

• Duży, aktywny kolorowy wyświetlacz zapewnia czytelną prezentację funkcji i informacji.
• Automatyczna regulacja jasności dostosowuje wyświetlacz do warunków otoczenia.
• 6 przycisków mechanicznych umożliwia wygodną, bezpośrednią obsługę urządzenia.
• 4 funkcje bezpośrednie przeznaczone są do najczęściej używanych poleceń.
• 20 dodatkowych funkcji dostępnych jest przez menu i zegar sterujący.

Funkcje czasowe

• Zegar dzienny, tygodniowy i astronomiczny pozwala realizować automatyczne przełączenia według harmonogramu.
• Dostępnych jest 20 kanałów, a każdy kanał obsługuje 6 czasów przełączania.
• Funkcja urlopowa umożliwia aktywację działania w określonym przedziale czasowym.
• Automatyczne obliczanie dni świątecznych ułatwia tworzenie harmonogramów bez ręcznego wyznaczania dat.

Regulator temperatury i wentylacja

• Urządzenie posiada zintegrowany regulator temperatury pomieszczenia z czujnikiem temperatury.
• Na wyświetlaczu mogą być prezentowane temperatura wewnętrzna, temperatura zewnętrzna oraz wartość zadana.
• Sterowanie wentylacją dostępne jest w trybie ręcznym i automatycznym.

Status, komunikaty i logika

• Urządzenie obsługuje wyświetlanie informacji statusowych (1 bit) oraz komunikatów (14 bajtów).
• 6 diod statusowych może być sterowanych niezależnie.
• Sygnalizacja statusu RGB ułatwia wizualne rozpoznanie stanu funkcji.
• Dostępnych jest 6 bloków logicznych, każdy z 4 wejściami.

Blokada kodem

• Blokada kodem 4–6 cyfr umożliwia zablokowanie i odblokowanie urządzenia.
• Funkcja kodu może być również wykorzystana do aktywacji alarmu.

Dane techniczne

• System: KNX
• Model: BE-BZS86.01
• Producent: MDT
• Materiał obudowy: tworzywo sztuczne
• Kolor / wykończenie: Pure White, połysk
• Wyświetlacz: kolorowy, aktywny, z automatyczną regulacją jasności
• Przyciski: 6 mechanicznych
• Maksymalna liczba funkcji: 24
• Funkcje bezpośrednie: 4
• Funkcje przez menu i zegar: 20
• Zegar sterujący: dzienny / tygodniowy / astronomiczny
• Liczba kanałów zegara: 20
• Liczba czasów przełączania na kanał: 6
• Funkcja urlopowa: tak
• Automatyczne obliczanie dni świątecznych: tak
• Regulator temperatury pomieszczenia: zintegrowany
• Czujnik temperatury: zintegrowany
• Sterowanie wentylacją: ręczne i automatyczne
• Wyświetlane dane: temperatura wewnętrzna / zewnętrzna, wartość zadana, godzina, data
• Wyświetlanie statusu: 1 bit
• Wyświetlanie komunikatów: 14 bajtów
• Diody statusowe: 6, sterowanych niezależnie
• Bloki logiczne: 6
• Wejścia na blok logiczny: 4
• Dodatkowe zasilanie: niewymagane
• Sprzęgło magistralne: zintegrowane
• Wymiary (wys. x szer.): 86 x 86 mm
• Zalecana wysokość montażu: 1,60 m
• Gwarancja: 3 lata

Montaż

• Montaż w puszce instalacyjnej.
• W zestawie znajduje się ramka montażowa.
• Urządzenie posiada zintegrowane sprzęgło magistralne.
• Nie wymaga dodatkowego zasilania.
• Zalecana wysokość montażu: 1,60 m.

Podsumowanie

MDT BE-BZS86.01 to zaawansowana centralna jednostka obsługowa KNX z kolorowym wyświetlaczem, 6 przyciskami mechanicznymi, zintegrowanym regulatorem temperatury, funkcjami czasowymi oraz obsługą do 24 funkcji. Połączenie sterowania bezpośredniego, rozbudowanego menu, funkcji urlopowej, blokady kodem, sterowania wentylacją i logicznych bloków funkcyjnych sprawia, że model BE-BZS86.01 jest wszechstronnym panelem do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone jest do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Produkt jest urządzeniem KNX i wymaga podłączenia wyłącznie do magistrali KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz wymaganiami systemu KNX.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe (Massivleiter), z użyciem złącza KNX Steckklemme.
• Produkt przeznaczony jest do stosowania wyłącznie w warunkach wewnętrznych. Stopień ochrony IP20 nie zapewnia ochrony przed wodą ani wilgocią.
• Nie używać urządzenia w miejscach narażonych na kondensację wilgoci. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez kondensacji.
• Urządzenie należy eksploatować wyłącznie w temperaturze otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Produkt należy montować na zalecanej wysokości około 1,6 m.
• Urządzenie posiada zintegrowany czujnik temperatury. Należy uwzględnić warunki montażu tak, aby nie zakłócać prawidłowego pomiaru temperatury.
• Urządzenie nie wymaga dodatkowego zasilania, jednak musi być prawidłowo podłączone do magistrali KNX zgodnie ze schematem połączeń producenta.

Pliki do pobrania:
BE-BZS86.01 Karta katalogowa
