BE-GT20S.02S KNX szklany przycisk II Smart, czarny

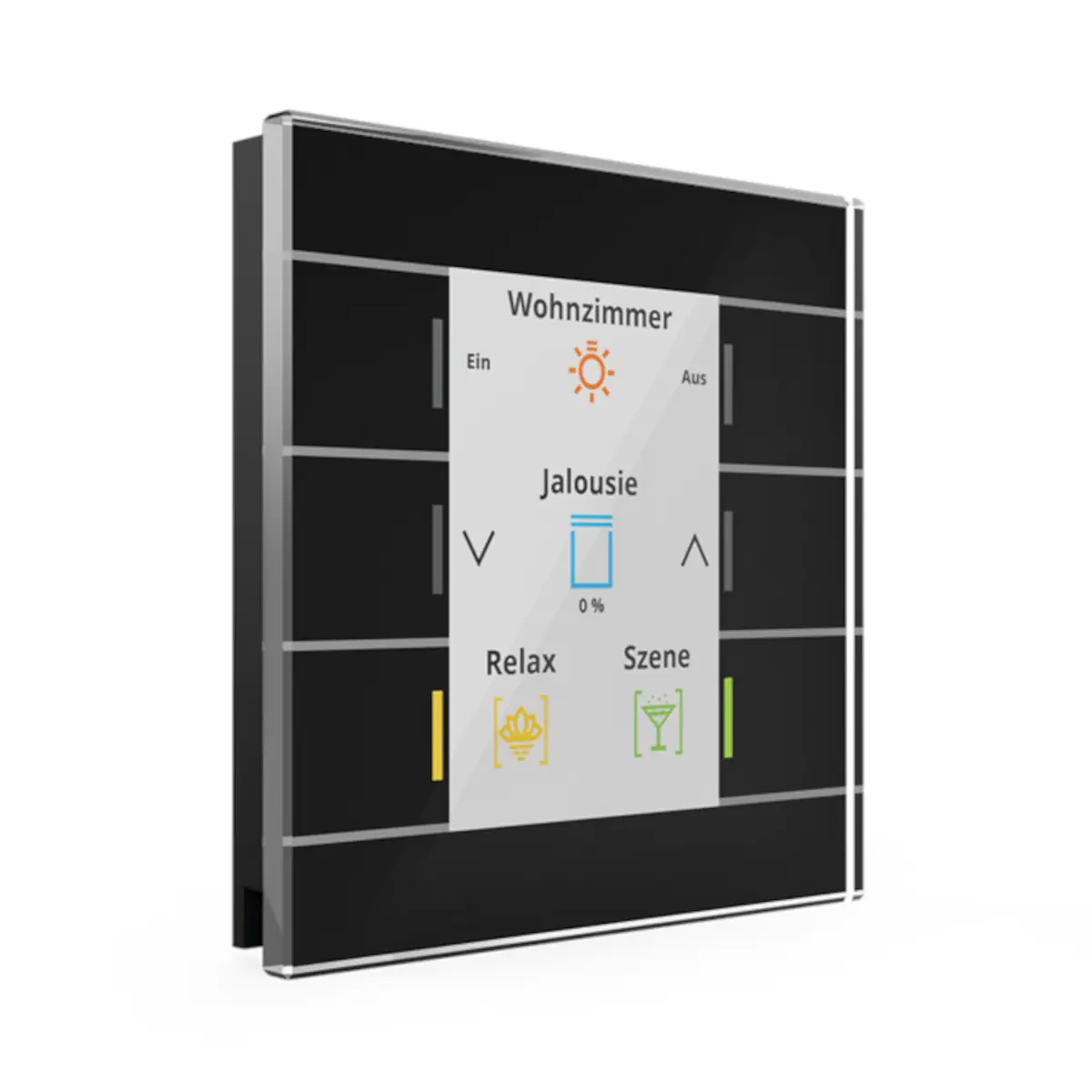

BE-GT20S.02 to podtynkowy szklany przycisk KNX z serii MDT Glass Push Button II Smart, wykonany w kolorze czarnym, wyposażony w 6 pól sensorowych, duży kolorowy aktywny wyświetlacz oraz indywidualne wskaźniki RGB dla każdego pola. Urządzenie wysyła telegramy KNX po dotknięciu pól zgodnie z konfiguracją aplikacji i obsługuje m.in. przełączanie, ściemnianie, sterowanie żaluzjami i roletami oraz wysyłanie wartości. Model BE-GT20S.02 jest zasilany bezpośrednio z magistrali KNX, nie wymaga dodatkowego zasilania i jest przeznaczony do stałych instalacji w suchych pomieszczeniach.

Najważniejsze cechy

• Producent: MDT
• Model: BE-GT20S.02
• Typ: szklany przycisk KNX do montażu podtynkowego
• Kolor: czarny
• Liczba pól sensorowych: 6
• Wyświetlacz: duży, kolorowy, aktywny wyświetlacz do prezentacji funkcji i statusu
• Konfigurowalne opisy: symbole i tekst dla każdego przycisku / funkcji
• Tło wyświetlacza: regulowany kolor tła (biały lub czarny)
• Poziomy funkcji: do 12 funkcji na 2 lub 3 poziomach (2x6 lub 3x4)
• Praca bez przełączania poziomów: do 6 funkcji
• Tryb obsługi: programowanie pól do pracy 1- lub 2-przyciskowej
• Obsługiwane funkcje: przełączanie, ściemnianie, żaluzje, rolety, wartości
• Krótkie / długie naciśnięcie: obsługa z 2 obiektami
• Status RGB: osobny wskaźnik RGB dla każdego pola sensorowego
• Sterowanie wskaźnikami RGB: z obiektów wewnętrznych lub zewnętrznych
• Moduły logiczne: 4 zintegrowane moduły logiczne
• Dodatkowy obiekt: możliwość wysłania drugiego obiektu przez moduły logiczne
• Funkcja czyszczenia: zintegrowana
• Funkcje rozszerzone: aktywowane przy jednoczesnym dotknięciu 3 lub więcej pól (np. slap function)
• Prezentacja informacji: wskazanie temperatury wewnętrznej / zewnętrznej oraz czasu
• Jasność wyświetlacza: automatyczna regulacja przez czujnik światła i obiekt dzień/noc
• Interfejs KNX: TP-256
• Oprogramowanie: ETS 5/6
• Zasilanie: magistrala KNX
• Dodatkowe zasilanie: niewymagane
• Miejsce produkcji: Niemcy
• Certyfikacja produkcji: ISO 9001
• Gwarancja: 3 lata

Zastosowanie

BE-GT20S.02 przeznaczony jest do obsługi funkcji w instalacjach KNX w suchych pomieszczeniach. Po dotknięciu pól sensorowych urządzenie wysyła telegramy KNX zgodnie z ustawieniami aplikacji i może pracować jako estetyczny, wielofunkcyjny przycisk ścienny z rozbudowaną wizualizacją statusów.

• Sterowanie oświetleniem: przełączanie i ściemnianie
• Sterowanie osłonami: żaluzje i rolety
• Wysyłanie wartości: zgodnie z konfiguracją aplikacji
• Obiekty blokujące: dostępne dla każdego kanału
• Wielopoziomowa obsługa funkcji: do 12 funkcji na 2 lub 3 poziomach
• Praca jako przycisk 6-krotny: bez poziomów funkcjonalnych

Funkcje i działanie

Obsługa pól sensorowych

• Urządzenie wysyła telegramy KNX po dotknięciu pól sensorowych.
• Pola mogą być zaprogramowane do pracy w trybie 1-przyciskowym lub 2-przyciskowym.
• Dostępna jest obsługa krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.
• Przycisk obsługuje funkcje: przełączania, ściemniania, żaluzji, rolet oraz wartości.

Poziomy funkcji i prezentacja informacji

• Możliwe jest zaprogramowanie do 12 funkcji na 2 lub 3 poziomach funkcjonalnych (2x6 lub 3x4).
• Urządzenie może także pracować jako 6-krotny przycisk bez przełączania poziomów.
• Duży kolorowy aktywny wyświetlacz prezentuje funkcje i status.
• Dla każdego przycisku / funkcji można ustawić symbole i tekst.
• Kolor tła wyświetlacza można ustawić na biały lub czarny.
• Dostępny jest rozszerzony ekran informacyjny z maksymalnie 3 liniami i do 6 wartości pomiarowych.
• Urządzenie obsługuje także nowe ikony.
• Możliwe jest wyświetlanie temperatury wewnętrznej / zewnętrznej oraz czasu.
• Jasność wyświetlacza regulowana jest automatycznie przez czujnik światła i obiekt dzień/noc.

Status RGB i funkcje logiczne

• Każde pole sensorowe posiada własny wskaźnik RGB.
• Status RGB może być sterowany oddzielnie dla każdego przycisku i z każdego poziomu.
• Wskaźniki mogą być aktywowane z obiektów wewnętrznych lub zewnętrznych.
• Przycisk ma 4 zintegrowane moduły logiczne.
• Za pomocą modułów logicznych możliwe jest wysłanie drugiego obiektu.

Funkcje specjalne serii 02

• Sterowanie grupowe z obsługą długiego i bardzo długiego naciśnięcia
• Nowa funkcja mapowania do prostego przypisywania funkcji
• Funkcja czyszczenia zintegrowana w urządzeniu
• Funkcje rozszerzone uruchamiane przy jednoczesnym dotknięciu 3 lub więcej pól
• Slap function z nowym zakresem funkcji

Podłączenie i integracja KNX

• Interfejs KNX: TP-256
• Zasilanie: z magistrali KNX
• Dodatkowe zasilanie: niewymagane
• Typowy pobór mocy z magistrali KNX: < 0,6 W
• Obciążenie magistrali: urządzenie należy uwzględnić jako dwa obciążenia magistrali
• Zacisk przyłączeniowy KNX: dla przewodu o średnicy 0,8 mm, drut jednodrutowy
• Konfiguracja i uruchomienie: zalecane w środowisku ETS 5/6

Dane techniczne

• Liczba pól sensorowych: 6
• Interfejs KNX: TP-256
• Dostępne oprogramowanie aplikacyjne: ETS 5/6
• Zasilanie: magistrala KNX
• Typowy pobór mocy: < 0,6 W
• Dopuszczalny przewód dla zacisku KNX: 0,8 mm O, drut jednodrutowy
• Zakres temperatury pracy: 0...+45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 92 x 92 x 29,2 mm
• Wymagana liczba puszek instalacyjnych: 1

Montaż

• Urządzenie przeznaczone jest do montażu podtynkowego.
• Może być stosowane w stałych instalacjach w suchych pomieszczeniach.
• Zalecana wysokość montażu jako przycisk: 1,10-1,25 m
• Zalecana wysokość montażu jako urządzenie obsługowe: 1,50-1,60 m
• Przy zastosowaniu z regulacją wartości zadanej zalecana wysokość montażu wynosi 1,6 m dla lepszej czytelności wyświetlacza.
• Podczas montażu należy przestrzegać obowiązujących przepisów dotyczących wysokości instalacji.

Podsumowanie

MDT BE-GT20S.02 to nowoczesny, czarny szklany przycisk KNX do montażu podtynkowego, oferujący 6 pól sensorowych, duży kolorowy wyświetlacz, status RGB dla każdego pola oraz szerokie możliwości konfiguracji w systemie ETS 5/6. Obsługa do 12 funkcji na wielu poziomach, zintegrowane moduły logiczne, funkcja czyszczenia i zasilanie bezpośrednio z magistrali KNX sprawiają, że jest to zaawansowane rozwiązanie do estetycznej i funkcjonalnej obsługi instalacji inteligentnego budynku.

Pliki do pobrania:
BE-GT20S.02S Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT BE-GT20S.02S – KNX Glastaster II Smart mit Farbdisplay, Schwarz.
• Urządzenie jest przeznaczone do pracy w instalacjach KNX z napięciem znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Stosować wyłącznie w systemie KNX TP-256 z obsługą Long Frame.
• Nie jest wymagane dodatkowe zasilanie – urządzenie jest zasilane z magistrali KNX.
• Montaż: podtynkowy (UP), w puszce instalacyjnej, z użyciem złącza KNX.
• Stopień ochrony: IP20.
• Urządzenie użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…45°C, wilgotność powietrza poniżej 95%.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu – kondensacja nie jest dopuszczalna.
• Temperatura przechowywania: od -20 do +55°C.
• Do podłączenia KNX stosować przewody jednodrutowe o średnicy 0,6…0,8 mm, zgodnie z dokumentacją producenta.
• Urządzenie należy montować zgodnie z przewidzianym sposobem instalacji i schematem podłączenia KNX podanym przez producenta.
• Zalecana wysokość montażu wynosi 1,10…1,25 m; przy użyciu z nastawą wartości zadanej producent zaleca wysokość montażu 1,60 m dla lepszej czytelności wyświetlacza.
