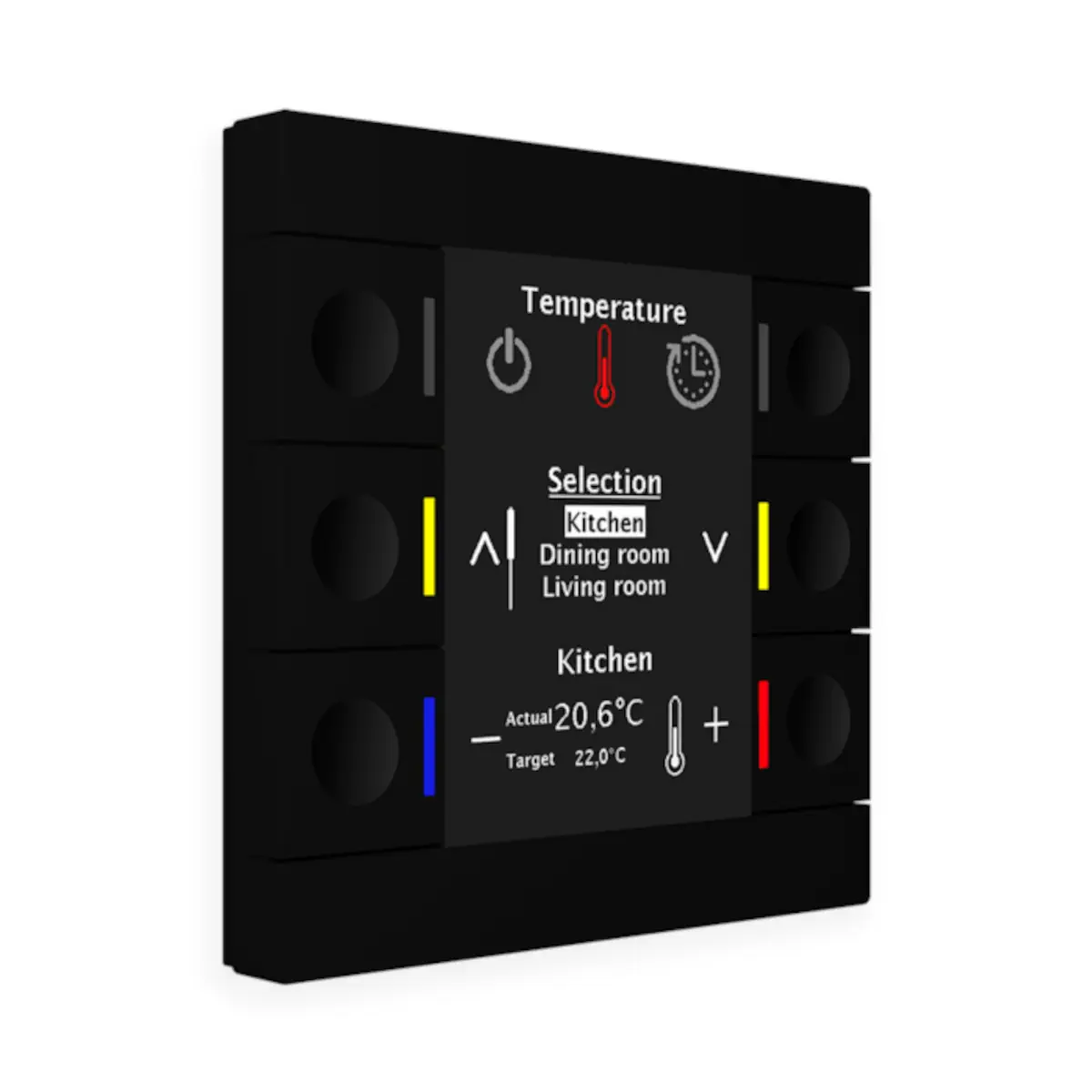

BE-BZS8606.01 KNX centralna jednostka sterująca Smart 86 z kolorowym wyświetlaczem, tworzywo, czarny mat

BE-BZS8606.01 to centralna jednostka obsługowa KNX MDT z serii Smart 86, wyposażona w 6 ergonomicznie zaprojektowanych przycisków mechanicznych, duży aktywny wyświetlacz kolorowy z automatyczną regulacją jasności oraz kolorową sygnalizację statusu RGB. Wersja wykonana z tworzywa sztucznego w wykończeniu czarny mat umożliwia obsługę do 24 funkcji, oferuje programator czasowy oraz zintegrowany regulator temperatury pomieszczenia z czujnikiem temperatury. Urządzenie posiada zintegrowane sprzęgło magistralne, nie wymaga dodatkowego zasilania i jest przeznaczone do montażu w puszce instalacyjnej z użyciem dołączonej ramki montażowej.

Najważniejsze cechy

• Producent: MDT
• Model: BE-BZS8606.01
• Typ: centralna jednostka obsługowa KNX
• Seria: Smart 86
• Wykonanie: tworzywo sztuczne
• Kolor / wykończenie: czarny mat
• Obsługa: 6 mechanicznych przycisków o ergonomicznym układzie
• Wyświetlacz: duży, aktywny, kolorowy, z automatyczną regulacją jasności
• Sygnalizacja: kolorowa sygnalizacja statusu RGB
• Liczba funkcji: do 24
• Funkcje bezpośrednie: 4 funkcje szybkiego dostępu dla najczęściej używanych poleceń
• Funkcje przez menu i programator czasowy: 20
• Przykładowe funkcje: ściemnianie, rolety / żaluzje, przełączanie, wysyłanie wartości, sceny, nastawy temperatury
• Blokada kodem: 4–6 cyfr, do blokowania i odblokowywania urządzenia lub aktywacji alarmu
• Funkcje czasowe: programator dzienny / tygodniowy / astronomiczny
• Kanały czasowe: 20 kanałów, każdy z 6 czasami przełączania
• Funkcja urlopowa: aktywacja w zadanym przedziale czasowym
• Automatyczne obliczanie dni świątecznych
• Regulator temperatury pomieszczenia: zintegrowany, z czujnikiem temperatury
• Sterowanie wentylacją: ręczne i automatyczne
• Wyświetlane informacje: temperatura wewnętrzna / zewnętrzna, wartość zadana, godzina i data
• Wyświetlanie komunikatów: informacje statusowe (1 Bit) i powiadomienia (14 Byte)
• Diody statusowe: 6, sterowanych niezależnie
• Bloki logiczne: 6 bloków, każdy z 4 wejściami
• Dodatkowe zasilanie: niewymagane
• Sprzęgło magistralne: zintegrowane
• Montaż: w puszce instalacyjnej, z dołączoną ramką montażową
• Wymiary (wys. x szer.): 86 x 86 mm
• Zalecana wysokość montażu: 1,60 m
• Gwarancja: 3 lata

Zastosowanie

BE-BZS8606.01 przeznaczony jest do centralnej obsługi funkcji w instalacjach KNX. Urządzenie łączy obsługę ręczną, funkcje menu, programator czasowy oraz regulator temperatury pomieszczenia w jednym panelu ściennym.

• Szybka obsługa najczęściej używanych funkcji dzięki 4 funkcjom bezpośrednim
• Rozszerzona obsługa przez menu dla 20 dodatkowych funkcji
• Sterowanie oświetleniem, w tym ściemnianiem
• Sterowanie roletami i żaluzjami
• Przełączanie i wysyłanie wartości w systemie KNX
• Wywoływanie scen
• Obsługa nastaw temperatury
• Programowanie czasowe w trybie dziennym, tygodniowym i astronomicznym
• Sterowanie wentylacją w trybie ręcznym i automatycznym

Funkcje i działanie

Obsługa i interfejs użytkownika

• Urządzenie wyposażono w 6 mechanicznych przycisków o ergonomicznym wykonaniu.
• Duży aktywny wyświetlacz kolorowy zapewnia czytelny podgląd informacji i funkcji.
• Jasność wyświetlacza jest automatycznie dopasowywana.
• 4 funkcje bezpośrednie umożliwiają szybki dostęp do najczęściej używanych poleceń.
• Pozostałe 20 funkcji dostępne są przez menu oraz programator czasowy.

Funkcje czasowe

• Zintegrowany programator oferuje tryb dzienny, tygodniowy oraz astronomiczny.
• Dostępnych jest 20 kanałów, a każdy kanał obsługuje 6 czasów przełączania.
• Funkcja urlopowa pozwala aktywować zadane działanie w określonym przedziale czasowym.
• Urządzenie posiada automatyczne obliczanie dni świątecznych.

Regulator temperatury i wentylacja

• Zintegrowany regulator temperatury pomieszczenia współpracuje z czujnikiem temperatury.
• Na wyświetlaczu mogą być prezentowane: temperatura wewnętrzna, temperatura zewnętrzna oraz wartość zadana.
• Urządzenie obsługuje sterowanie wentylacją w trybie ręcznym i automatycznym.

Informacje statusowe i sygnalizacja

• Panel wyświetla również godzinę i datę.
• Możliwe jest wyświetlanie informacji statusowych (1 Bit) oraz powiadomień (14 Byte).
• Urządzenie posiada 6 niezależnie sterowanych diod statusowych.
• Dodatkowo zastosowano kolorową sygnalizację statusu RGB.

Bezpieczeństwo i funkcje logiczne

• Blokada kodem 4–6 cyfr umożliwia blokowanie i odblokowywanie urządzenia.
• Ta sama funkcja może zostać wykorzystana również do aktywacji alarmu.
• Do dyspozycji jest 6 bloków logicznych, każdy z 4 wejściami.

Montaż

• Montaż w puszce instalacyjnej z użyciem dołączonej ramki montażowej.
• Urządzenie ma format 86 x 86 mm.
• Zalecana wysokość montażu wynosi 1,60 m.
• Dzięki zintegrowanemu sprzęgłu magistralnemu urządzenie nie wymaga dodatkowego zasilania.

Dane techniczne

• Producent: MDT
• Model: BE-BZS8606.01
• System: KNX
• Seria: Smart 86
• Materiał: tworzywo sztuczne
• Wykończenie: czarny mat
• Liczba przycisków: 6 mechanicznych
• Wyświetlacz: kolorowy, aktywny, z automatyczną regulacją jasności
• Liczba funkcji: do 24
• Funkcje bezpośrednie: 4
• Funkcje przez menu / programator czasowy: 20
• Programator czasowy: dzienny / tygodniowy / astronomiczny
• Kanały programatora: 20
• Liczba czasów przełączania na kanał: 6
• Funkcja urlopowa: tak
• Automatyczne obliczanie dni świątecznych: tak
• Regulator temperatury pomieszczenia: zintegrowany
• Czujnik temperatury: tak
• Sterowanie wentylacją: ręczne i automatyczne
• Diody statusowe: 6, sterowanych niezależnie
• Bloki logiczne: 6
• Wejścia na blok logiczny: 4
• Sprzęgło magistralne: zintegrowane
• Dodatkowe zasilanie: niewymagane
• Wymiary (wys. x szer.): 86 x 86 mm
• Zalecana wysokość montażu: 1,60 m
• Gwarancja: 3 lata

Podsumowanie

MDT BE-BZS8606.01 to rozbudowana centralna jednostka obsługowa KNX w formacie Smart 86, łącząca 6 przycisków mechanicznych, kolorowy wyświetlacz, programator czasowy, regulator temperatury pomieszczenia oraz sterowanie wentylacją w jednym urządzeniu. Dzięki obsłudze do 24 funkcji, kolorowej sygnalizacji statusu, funkcjom logicznym i zintegrowanemu sprzęgłu magistralnemu jest to wszechstronny panel do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: KNX Bedienzentrale Smart 86, model BE-BZS8606.01.
• Urządzenie przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego Tragring B.
• Stopień ochrony IP20 – produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody i podwyższonej wilgotności.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza: poniżej 95%.
• Urządzenie należy użytkować wyłącznie w zakresie temperatur otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Zasilanie wyłącznie z magistrali KNX o napięciu znamionowym 30 V DC SELV, w dopuszczalnym zakresie 21…31 V DC SELV.
• Nie jest wymagana dodatkowa jednostka zasilająca urządzenie – należy stosować wyłącznie zgodnie z przewidzianym sposobem zasilania przez magistralę KNX.
• Podłączenie realizować wyłącznie przez złącze KNX Steckklemme, zgodnie z przeznaczeniem produktu.
• Do podłączenia KNX stosować przewody o średnicy 0,6…0,8 mm, wyłącznie z żyłą jednodrutową (Massivleiter).
• Urządzenie ma zintegrowany czujnik temperatury; montaż powinien uwzględniać warunki pracy zgodne z dokumentacją, aby nie zakłócać poprawnego pomiaru.
• Zalecana wysokość montażu wynosi 1,6 m.
• Dopuszczalna pozycja montażu: dowolna.
