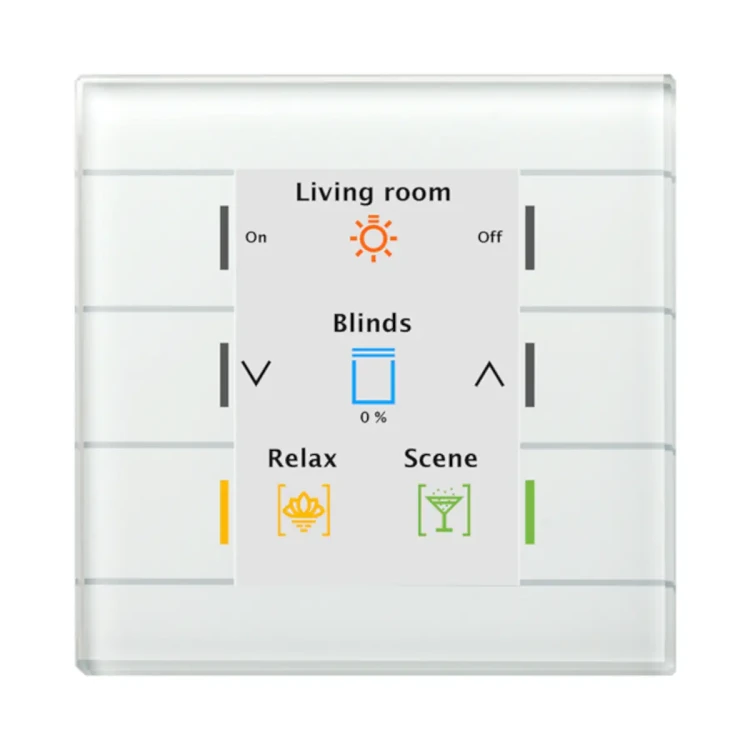

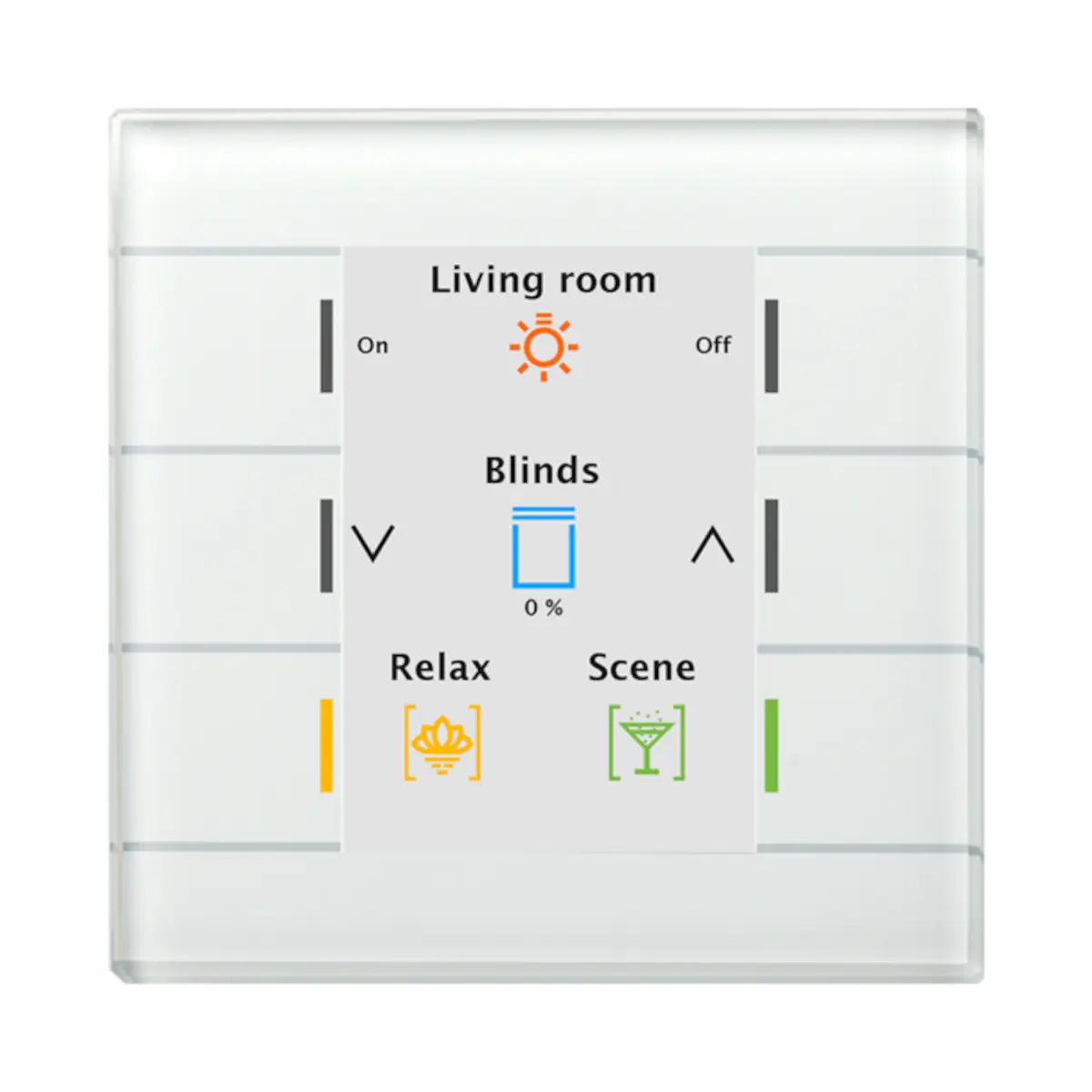

BE-GT20W.02 KNX szklany przycisk II Smart, biały

BE-GT20W.02 to podtynkowy szklany przycisk KNX z serii MDT Glass Push Button II Smart, wyposażony w 6 pól sensorowych, duży kolorowy aktywny wyświetlacz oraz oddzielnie sterowane wskaźniki RGB dla każdej strefy dotykowej. Wersja White przeznaczona jest do stałych instalacji w suchych pomieszczeniach i wysyła telegramy KNX po dotknięciu pól sensorowych, zgodnie z ustawieniami aplikacji. Urządzenie obsługuje funkcje załączania, ściemniania, sterowania żaluzjami i roletami, wysyłania wartości oraz obiekty blokujące, a zasilanie pobiera bezpośrednio z magistrali KNX.

Najważniejsze cechy

• Producent: MDT technologies
• Model: BE-GT20W.02
• Seria: MDT Glass Push Button II Smart
• Typ: szklany przycisk KNX do montażu podtynkowego
• Kolor: biały
• Liczba pól sensorowych: 6
• Zasilanie: magistrala KNX
• Interfejs KNX: TP-256
• Konfiguracja: ETS 5/6
• Wyświetlacz: duży, kolorowy, aktywny wyświetlacz do wskazania funkcji i stanu
• Opis przycisków i funkcji: regulowane symbole i tekst dla każdego przycisku/funkcji
• Liczba funkcji: do 12 na 2 lub 3 poziomach (2x6 lub 3x4) albo do 6 bez przełączania poziomów
• Tryb pracy przycisków: programowalna obsługa 1- lub 2-przyciskowa
• Status RGB: dla każdego pola sensorowego, aktywowany z obiektów wewnętrznych lub zewnętrznych
• Moduły logiczne: 4 zintegrowane moduły
• Funkcja czyszczenia: zintegrowana
• Automatyka wyświetlacza: automatyczna jasność przez czujnik światła i obiekt dzień/noc
• Dodatkowe zasilanie: niewymagane
• Produkcja: Niemcy, certyfikacja zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

BE-GT20W.02 przeznaczony jest do sterowania funkcjami systemu KNX w stałych instalacjach podtynkowych w suchych pomieszczeniach. W zależności od konfiguracji może pracować jako klasyczny przycisk wielofunkcyjny lub interfejs obsługowy z wieloma poziomami funkcji.

• Załączanie i przełączanie obiektów KNX
• Ściemnianie
• Sterowanie żaluzjami i roletami
• Przełączanie i wysyłanie wartości
• Obsługa obiektów blokujących dla każdego kanału
• Sterowanie grupowe zależnie od ustawień aplikacji

Funkcje i działanie

Obsługa pól sensorowych

• Po dotknięciu pól sensorowych urządzenie wysyła telegramy KNX zgodnie z ustawieniami aplikacji.
• Pola sensorowe można zaprogramować do pracy w trybie 1- lub 2-przyciskowym.
• Dostępna jest obsługa krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.
• Rozszerzone funkcje mogą być wywoływane przy jednoczesnym dotknięciu 3 lub więcej przycisków, np. slap function.

Wyświetlacz i sygnalizacja

• Duży, kolorowy aktywny wyświetlacz służy do prezentacji funkcji i statusu.
• Dla każdego przycisku/funkcji można ustawić symbole oraz tekst.
• Tło wyświetlacza można ustawić w kolorze białym lub czarnym.
• Możliwe jest zaprogramowanie do 12 funkcji na 2 lub 3 poziomach albo wykorzystanie urządzenia jako 6-krotnego przycisku bez przełączania poziomów.
• Dla każdego pola sensorowego dostępny jest wskaźnik RGB, sterowany oddzielnie z każdego poziomu.
• Urządzenie umożliwia wskazanie temperatury wewnętrznej/zewnętrznej oraz czasu.
• Jasność wyświetlacza jest regulowana automatycznie przez czujnik światła i obiekt dzień/noc.

Logika i funkcje rozszerzone

• Urządzenie posiada 4 zintegrowane moduły logiczne.
• Za pośrednictwem modułów logicznych możliwe jest wysłanie drugiego obiektu.
• Dostępna jest funkcja mapowania do prostego przypisywania funkcji.
• Rozszerzony ekran informacyjny umożliwia prezentację do 3 linii oraz do 6 wartości pomiarowych.
• Seria 02 wprowadza sterowanie grupowe z obsługą długiego i bardzo długiego naciśnięcia / przytrzymania.
• Urządzenie udostępnia nowe ikony oraz slap function z rozszerzonym zakresem funkcji.

Komunikacja KNX i konfiguracja

• System magistralny: KNX
• Specyfikacja interfejsu KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5/6
• Zacisk magistrali KNX: przewód o średnicy 0,8 mm, żyła jednodrutowa
• Zasilanie urządzenia: bezpośrednio z magistrali KNX
• Pobór mocy z magistrali: typ. < 0,6 W
• Obciążenie magistrali: urządzenie należy uwzględniać jako dwa obciążenia magistrali
• Dodatkowy zasilacz: niewymagany

Dane techniczne

• Liczba pól sensorowych: 6
• Zasilanie: magistrala KNX
• Interfejs KNX: TP-256
• Oprogramowanie: ETS 5/6
• Pobór mocy: typ. < 0,6 W
• Zakres temperatury pracy: 0...+45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 92 x 92 x 29,2 mm
• Wymagana puszka instalacyjna: 1

Montaż

• Urządzenie jest przeznaczone do montażu podtynkowego.
• Przewidziane do stałych instalacji w suchych pomieszczeniach.
• Zalecana wysokość montażu jako przycisk: 1,10-1,25 m
• Zalecana wysokość montażu jako urządzenie obsługowe: 1,50-1,60 m
• Podczas montażu należy przestrzegać obowiązujących przepisów instalacyjnych.

Podsumowanie

MDT BE-GT20W.02 to podtynkowy, biały szklany przycisk KNX z 6 polami sensorowymi, dużym kolorowym aktywnym wyświetlaczem i statusami RGB dla każdej strefy dotykowej. Obsługa do 12 funkcji na kilku poziomach, programowanie 1- lub 2-przyciskowe, 4 moduły logiczne, funkcja czyszczenia oraz zasilanie bezpośrednio z magistrali KNX czynią z niego rozbudowany element sterowania do instalacji KNX w suchych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Glastaster II Smart mit Farbdisplay, model BE-GT20W.02.
• Urządzenie KNX przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z montażem ramkowym bezramkowym zgodnie z dokumentacją producenta.
• Zasilanie wyłącznie z magistrali KNX: napięcie znamionowe 30 V DC SELV, dopuszczalny zakres 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do instalacji KNX TP-256 z użyciem zacisku KNX oraz przewodów o średnicy 0,6…0,8 mm, jednodrutowych.
• Produkt nie wymaga dodatkowego zasilania poza magistralą KNX. Nie stosować zasilania innego niż przewidziane w dokumentacji.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do kontaktu z wodą ani do pracy w warunkach podwyższonej wilgoci z możliwością kondensacji.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi 0…45°C. Dopuszczalna temperatura przechowywania wynosi od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%. Kondensacja pary wodnej jest niedopuszczalna.
• Urządzenie należy montować wyłącznie w dopuszczalnym środowisku pracy i zgodnie ze schematem podłączenia producenta.
• Zalecana wysokość montażu wynosi 1,10…1,25 m. Przy użytkowaniu z nastawą wartości zadanej producent zaleca wysokość 1,60 m dla lepszej czytelności wyświetlacza.

Pliki do pobrania:
BE-GT20W.02 Karta katalogowa
