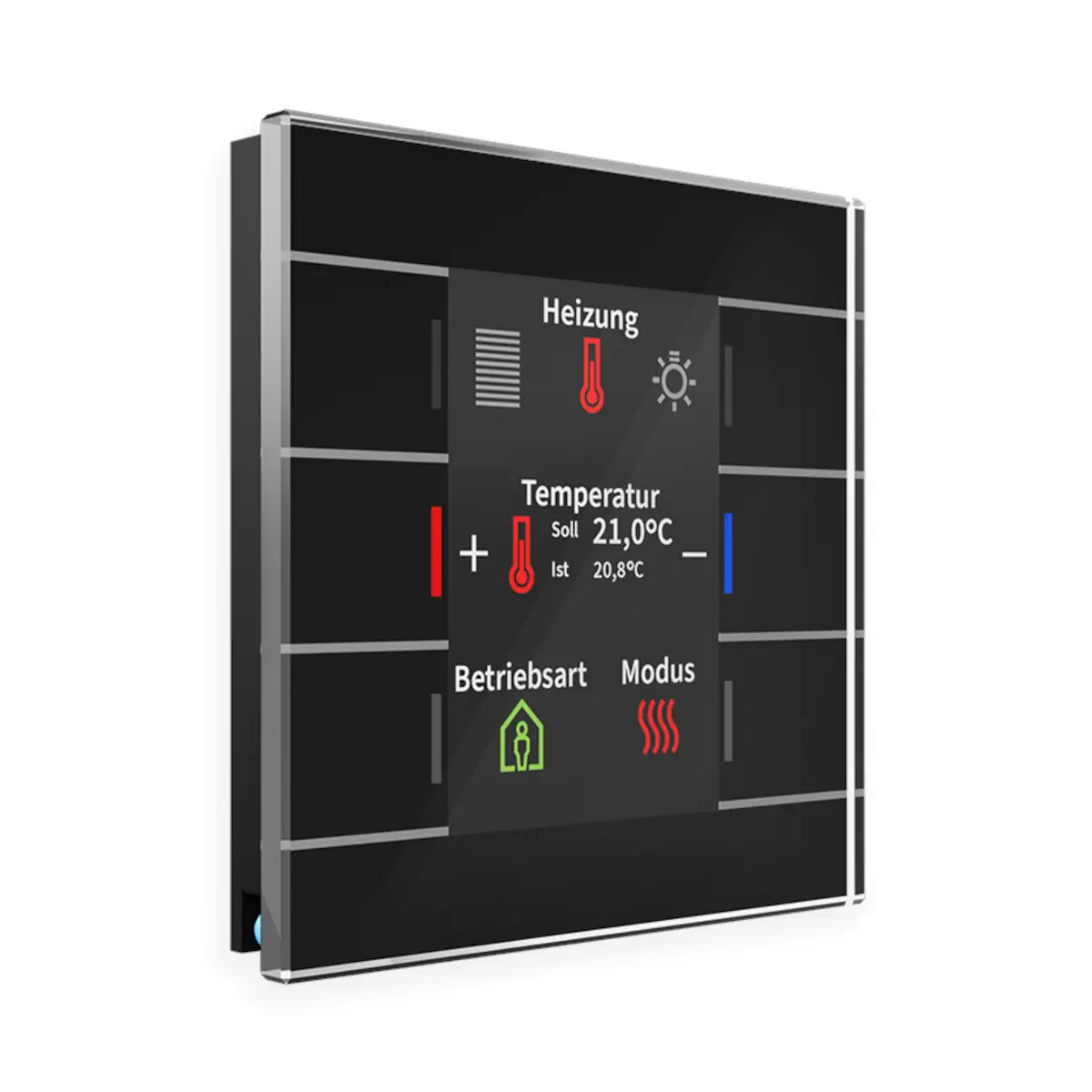

BE-GT2TS.02S KNX szklany przycisk II Smart z czujnikiem temperatury, czarny

BE-GT2TS.02S firmy MDT to szklany przycisk KNX Glass Push Button II Smart z wbudowanym czujnikiem temperatury, przeznaczony do sterowania funkcjami automatyki budynkowej oraz prezentacji stanów i informacji na dużym, aktywnym wyświetlaczu kolorowym. Wersja BE-GT2TS.02S posiada 6 powierzchni sensorycznych, RGB sygnalizację statusu oraz wykonanie w kolorze czarnym. Urządzenie można skonfigurować jako przycisk 4-, 6-, 8- lub 12-funkcyjny, a dzięki obsłudze wielu poziomów oferuje rozbudowaną funkcjonalność bez potrzeby stosowania dodatkowego zasilania.

Najważniejsze cechy

• Producent: MDT
• Model: BE-GT2TS.02S
• Typ: szklany przycisk KNX Glass Push Button II Smart z czujnikiem temperatury
• Kolor: czarny
• Liczba powierzchni sensorycznych: 6
• Wyświetlacz: duży, aktywny, kolorowy wyświetlacz do wskazań funkcji i statusów
• Sygnalizacja statusu: RGB
• Możliwa konfiguracja: przycisk 4-, 6-, 8- lub 12-funkcyjny
• Liczba funkcji: do 12 funkcji na 2 lub 3 poziomach (2 x 6 lub 3 x 4)
• Liczba funkcji bez zmiany poziomu: do 6
• Funkcja mapowania do wygodnego przypisywania funkcji
• Funkcja Slap z rozszerzonym zakresem funkcji
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu przycisku
• Rozszerzony ekran informacyjny: do 6 wartości w 3 wierszach
• Konfiguracja przycisków: jako pary lub jako przyciski pojedyncze
• Symbole i teksty: regulowane dla każdego przycisku / funkcji
• Wyświetlanie informacji statusowych: 1 Bit
• Wyświetlanie komunikatów: 14 Byte
• Czujnik temperatury: do pomiaru temperatury pomieszczenia
• Dodatkowa funkcja: ustawianie temperatury i trybu pracy
• Tryby obsługi: pojedynczy i podwójny przycisk do przełączania, ściemniania, sterowania roletami i wysyłania wartości
• Naciśnięcie krótkie / długie: z 2 obiektami
• Diody statusowe RGB: indywidualnie regulowane dla każdego poziomu
• Dodatkowe wskazania: temperatura wewnętrzna / zewnętrzna oraz czas
• Jasność wyświetlacza: automatyczna regulacja przez czujnik światła i obiekt dzień / noc
• Dodatkowe zasilanie: nie jest wymagane
• Wymiary (wys. x szer.): 92 x 92 mm

Zastosowanie

BE-GT2TS.02S przeznaczony jest do obsługi funkcji w instalacjach KNX, w których wymagane jest wygodne sterowanie oraz czytelna prezentacja informacji bezpośrednio na przycisku. Model ten może być wykorzystywany do:

• przełączania funkcji i obwodów,
• ściemniania,
• sterowania roletami,
• wysyłania wartości,
• sterowania grupowego za pomocą długiego lub bardzo długiego naciśnięcia,
• pomiaru temperatury pomieszczenia,
• ustawiania temperatury i trybu pracy,
• wyświetlania stanów, komunikatów, temperatury wewnętrznej / zewnętrznej oraz czasu.

Funkcje i działanie

Konfiguracja funkcji i poziomów

• Urządzenie może pracować jako przycisk 4-, 6-, 8- lub 12-funkcyjny.
• Obsługuje do 12 funkcji na 2 lub 3 poziomach w układzie 2 x 6 lub 3 x 4.
• Możliwa jest obsługa do 6 funkcji bez zmiany poziomu.
• Funkcja mapowania ułatwia przypisanie funkcji do przycisków.
• Przyciski mogą być konfigurowane parami lub jako przyciski pojedyncze.
• Dla każdego przycisku / funkcji można ustawić symbole i teksty.

Obsługa i sterowanie

• Obsługa w trybie pojedynczego i podwójnego przycisku dla funkcji przełączania, ściemniania, rolet oraz wartości.
• Krótkie i długie naciśnięcie działa z 2 obiektami.
• Dostępne jest sterowanie grupowe przy użyciu długiego i bardzo długiego naciśnięcia przycisku.
• Urządzenie wyposażono w funkcję Slap z rozszerzonym zakresem funkcji.

Wyświetlacz i sygnalizacja

• Duży, aktywny wyświetlacz kolorowy służy do prezentacji funkcji i statusów.
• Rozszerzony ekran informacyjny może pokazywać do 6 wartości w 3 wierszach.
• Możliwe jest wyświetlanie informacji statusowych (1 Bit) oraz komunikatów (14 Byte).
• Wyświetlacz może prezentować temperaturę wewnętrzną, temperaturę zewnętrzną oraz czas.
• Diody statusowe RGB są indywidualnie regulowane dla każdego poziomu.
• Jasność wyświetlacza jest regulowana automatycznie przez czujnik światła i obiekt dzień / noc.

Pomiar temperatury

• Wbudowany czujnik temperatury mierzy temperaturę pomieszczenia.
• Dostępna jest dodatkowa funkcja ustawiania temperatury i trybu pracy.

Dane techniczne

• Producent: MDT
• Model: BE-GT2TS.02S
• System: KNX
• Wersja: Glass Push Button II Smart with temperature sensor
• Kolor: czarny
• Liczba powierzchni sensorycznych: 6
• Możliwa konfiguracja: 4-, 6-, 8- lub 12-funkcyjna
• Maksymalna liczba funkcji: do 12 na 2 lub 3 poziomach (2 x 6 lub 3 x 4)
• Liczba funkcji bez zmiany poziomu: do 6
• Wyświetlacz: duży, aktywny, kolorowy
• Rozszerzony ekran informacji: do 6 wartości w 3 wierszach
• Informacje statusowe: 1 Bit
• Komunikaty: 14 Byte
• Sygnalizacja statusu: RGB, indywidualnie regulowana dla każdego poziomu
• Czujnik temperatury: tak, do pomiaru temperatury pomieszczenia
• Regulacja jasności wyświetlacza: automatyczna, przez czujnik światła i obiekt dzień / noc
• Dodatkowe zasilanie: nie jest wymagane
• Wymiary (wys. x szer.): 92 x 92 mm

Montaż

• Zalecana wysokość montażu: 1,50...1,60 m przy zastosowaniu jako jednostka centralna.
• Wymiary urządzenia: 92 x 92 mm.

Podsumowanie

MDT BE-GT2TS.02S to rozbudowany szklany przycisk KNX w kolorze czarnym, wyposażony w 6 powierzchni sensorycznych, kolorowy wyświetlacz, RGB sygnalizację statusu oraz czujnik temperatury. Możliwość konfiguracji do 12 funkcji na 2 lub 3 poziomach, wyświetlanie stanów i komunikatów, obsługa przełączania, ściemniania, rolet i wartości oraz brak konieczności stosowania dodatkowego zasilania sprawiają, że model BE-GT2TS.02S jest wszechstronnym elementem sterowania do instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony jest do montażu podtynkowego (UP Montage).
• Urządzenie jest przeznaczone do pracy wyłącznie w instalacjach KNX o napięciu 21 ... 31 V DC SELV, napięcie znamionowe KNX: 30 V DC SELV.
• Podłączenie należy wykonać wyłącznie do magistrali KNX przy użyciu złącza KNX Steckklemme, zgodnie ze schematem połączeń producenta.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6 ... 0,8 mm, jednodrutowe (Massivleiter).
• Stopień ochrony IP20. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wilgoci i wody.
• Urządzenie może pracować w temperaturze otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%. Kondensacja pary wodnej jest niedopuszczalna.
• Urządzenie posiada zintegrowany czujnik temperatury o zakresie pomiarowym 0 ... 40°C. Montaż powinien uwzględniać warunki odpowiednie do prawidłowego pomiaru temperatury pomieszczenia.
• Produkt należy montować w zalecanej wysokości. Dokumentacja podaje zalecaną wysokość montażu 1,1 ... 1,25 m, a przy użyciu z nastawą wartości zadanej dla lepszej czytelności wyświetlacza zalecane jest 1,60 m.
• Pozycja montażu: dowolna, zgodnie z dokumentacją producenta.
• Do konfiguracji i uruchomienia wymagany jest system KNX TP-256 z obsługą Long Frame oraz program aplikacyjny KNX od ETS 5 (aktualna wersja).

Pliki do pobrania:
BE-GT2TS.02S Karta katalogowa
