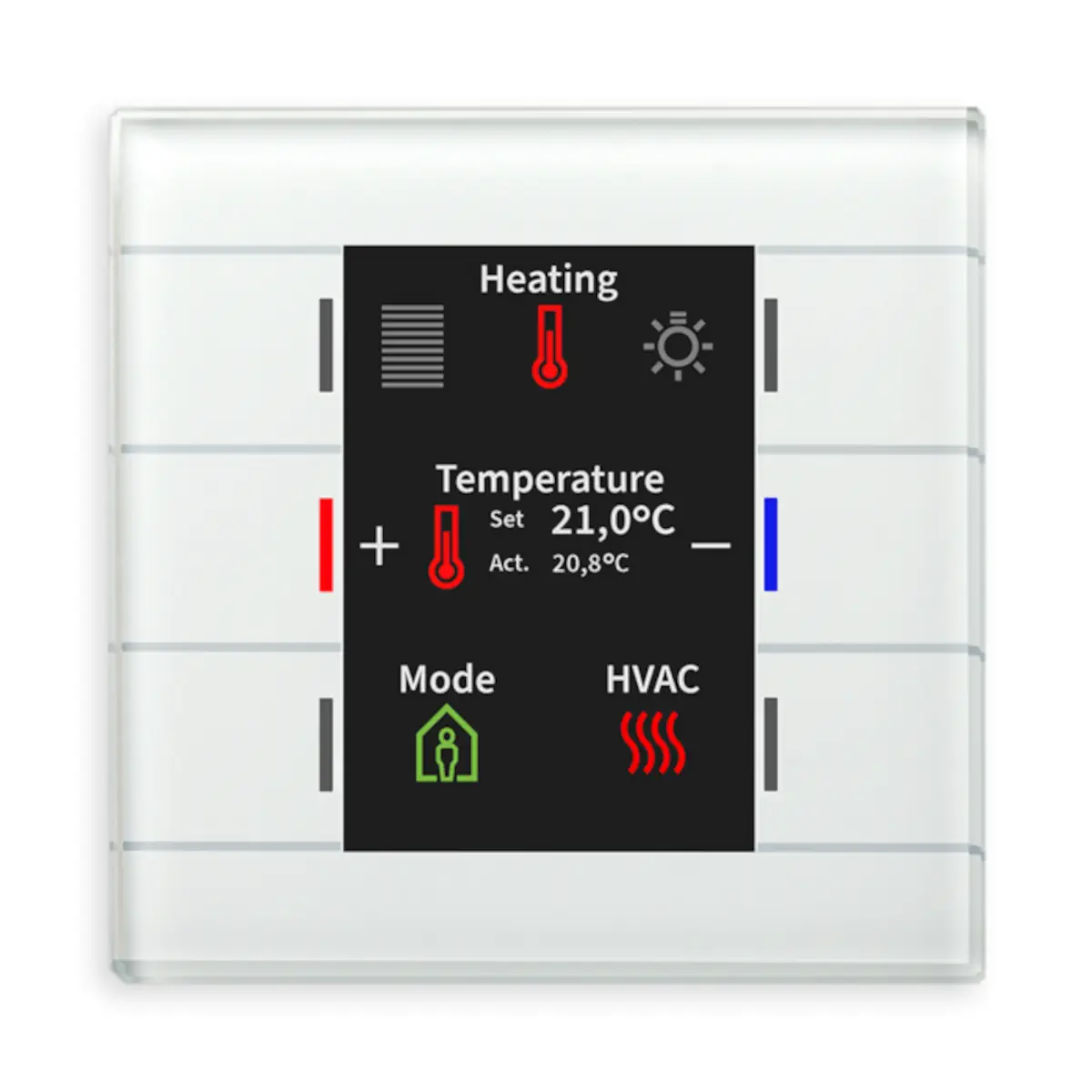

BE-GT2TW.02 KNX szklany przycisk II Smart z czujnikiem temperatury, biały

BE-GT2TW.02 to podtynkowy szklany przycisk KNX MDT Glass Push Button II Smart w kolorze białym, wyposażony w 6 pól sensorowych, duży kolorowy aktywny wyświetlacz oraz zintegrowany czujnik temperatury. Po dotknięciu pól sensorowych urządzenie wysyła telegramy KNX zgodnie z ustawieniami aplikacji i obsługuje funkcje takie jak przełączanie, ściemnianie, sterowanie żaluzjami i roletami oraz przełączanie / wysyłanie wartości. Wersja z czujnikiem temperatury umożliwia dodatkowo nastawę temperatury i trybu pracy ogrzewania, a w połączeniu z MDT Heating Actuator pozwala skonfigurować i wizualizować efektywną regulację temperatury pomieszczenia.

Najważniejsze cechy

• Producent: MDT
• Model: BE-GT2TW.02
• Typ: podtynkowy szklany przycisk KNX z wyświetlaczem i zintegrowanym czujnikiem temperatury
• Wersja kolorystyczna: biała
• Liczba pól sensorowych: 6
• Obsługa pól: tryb 1- lub 2-przyciskowy
• Liczba funkcji: do 12 na 2 lub 3 poziomach (2x6 lub 3x4) albo do 6 bez przełączania poziomów
• Wyświetlacz: duży, kolorowy, aktywny, z regulowanym tłem (białym lub czarnym)
• Opis funkcji: regulowane symbole i tekst dla każdego przycisku / funkcji
• Status RGB: osobny wskaźnik dla każdego pola sensorowego
• Czujnik temperatury: zakres 0...+40°C, typowa dokładność ±0,5°C
• Funkcje dodatkowe: 4 zintegrowane moduły logiczne, funkcja czyszczenia, slap function
• Wskazania na ekranie: temperatura wewnętrzna / zewnętrzna, czas, komunikaty 1-bitowe i 14-bajtowe telegramy tekstowe
• Regulacja jasności wyświetlacza: automatyczna przez czujnik światła i obiekt dzień/noc
• Interfejs KNX: TP-256
• Zasilanie: magistrala KNX, bez dodatkowego zasilacza
• Konfiguracja: ETS 5/6
• Stopień ochrony: IP20
• Wymiary: 92 x 92 x 29,2 mm
• Produkcja: Niemcy, certyfikacja zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Model BE-GT2TW.02 przeznaczony jest do stałych instalacji KNX w suchych pomieszczeniach. Może być wykorzystywany do obsługi funkcji takich jak:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami i roletami,
• przełączanie i wysyłanie wartości,
• nastawa temperatury i trybu pracy ogrzewania.

W połączeniu z MDT Heating Actuator urządzenie umożliwia konfigurację i wizualizację efektywnej regulacji temperatury pomieszczenia.

Funkcje i działanie

Obsługa pól sensorowych

• Urządzenie wysyła telegramy KNX po dotknięciu pól sensorowych, zgodnie z ustawieniami aplikacji.
• Pola sensorowe można zaprogramować do pracy 1- lub 2-przyciskowej.
• Dostępne są funkcje przełączania, ściemniania, sterowania żaluzjami i roletami oraz przełączania / wysyłania wartości.
• Obsługiwane są krótkie i długie naciśnięcia z 2 obiektami.
• Dla każdego kanału dostępne są obiekty blokujące.

Poziomy funkcji i wyświetlacz

• Możliwe jest zaprogramowanie do 12 funkcji na 2 lub 3 poziomach (2x6 lub 3x4).
• Urządzenie może pracować również jako 6-krotny przycisk bez przełączania poziomów.
• Duży kolorowy aktywny wyświetlacz pokazuje funkcję i status.
• Dla każdego przycisku / funkcji można ustawić symbole i tekst.
• Tło wyświetlacza można ustawić w kolorze białym lub czarnym.
• Na wyświetlaczu mogą być pokazywane temperatura wewnętrzna / zewnętrzna oraz czas.
• Jasność wyświetlacza jest regulowana automatycznie przez czujnik światła i obiekt dzień/noc.

Status RGB i wskazania

• Każde pole sensorowe ma własny wskaźnik statusu RGB.
• Status RGB może być sterowany oddzielnie dla każdego przycisku i z każdego poziomu.
• Wskaźniki RGB mogą być aktywowane z obiektów wewnętrznych lub zewnętrznych.

Funkcje logiczne i rozszerzone

• Urządzenie ma 4 zintegrowane moduły logiczne.
• Za pomocą modułów logicznych możliwe jest wysyłanie drugiego obiektu.
• Dostępna jest zintegrowana funkcja czyszczenia.
• Funkcje rozszerzone mogą być uruchamiane przy jednoczesnym dotknięciu 3 lub więcej pól sensorowych, np. slap function.

Funkcje dodatkowe zintegrowanego czujnika temperatury

• Zintegrowany czujnik temperatury pracuje w zakresie 0...+40°C z typową dokładnością ±0,5°C.
• Wersja z czujnikiem temperatury oferuje dodatkowe funkcje nastawy temperatury oraz trybu pracy ogrzewania.
• W połączeniu z MDT Heating Actuator możliwa jest konfiguracja i wizualizacja regulacji temperatury pomieszczenia.
• Na wyświetlaczu mogą być prezentowane komunikaty 1-bitowe oraz 14-bajtowe telegramy tekstowe.

Nowe funkcje wersji .02

• Sterowanie grupowe z obsługą długiego i bardzo długiego naciśnięcia.
• Nowa funkcja mappingu do prostszego przypisywania funkcji.
• Rozszerzony ekran informacyjny z obsługą do 3 linii i do 6 wartości pomiarowych.
• Nowe ikony.
• Slap function z nowym zakresem funkcji.

Podłączenie i konfiguracja KNX

• Interfejs KNX: TP-256
• Zasilanie: z magistrali KNX
• Pobór mocy z magistrali KNX: typ. < 0,6 W
• Dodatkowy zasilacz: nie jest wymagany
• Obciążenie magistrali: urządzenie należy liczyć jako 2 obciążenia magistrali
• Oprogramowanie aplikacyjne: ETS 5/6
• Zacisk przyłączeniowy KNX: przewód jednodrutowy 0,8 mm O

Dane techniczne

• Liczba pól sensorowych: 6
• Zakres pomiaru temperatury: 0...+40°C
• Typowa dokładność pomiaru: ±0,5°C
• Interfejs KNX: TP-256
• Zasilanie: magistrala KNX
• Pobór mocy z magistrali KNX: typ. < 0,6 W
• Temperatura pracy: 0...+45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 92 x 92 x 29,2 mm
• Wymagana liczba puszek instalacyjnych: 1

Montaż

• Urządzenie jest przeznaczone do montażu podtynkowego w suchych pomieszczeniach i do stałych instalacji.
• Wymagana liczba puszek instalacyjnych: 1.
• Zalecana wysokość montażu jako przycisk: 1,10...1,25 m.
• Zalecana wysokość montażu jako urządzenie obsługowe: 1,50...1,60 m.
• Przy wykorzystaniu do nastawy wartości zadanej zalecana wysokość montażu wynosi 1,6 m dla lepszej czytelności wyświetlacza.
• Podczas montażu należy przestrzegać obowiązujących przepisów dotyczących wysokości instalacji.

Podsumowanie

MDT BE-GT2TW.02 to zaawansowany szklany przycisk KNX z 6 polami sensorowymi, kolorowym aktywnym wyświetlaczem i zintegrowanym czujnikiem temperatury. Obsługa do 12 funkcji, osobny status RGB dla każdego pola, funkcje logiczne, automatyczna regulacja jasności ekranu oraz dodatkowe możliwości sterowania ogrzewaniem sprawiają, że model ten stanowi rozbudowany element obsługi i wizualizacji w instalacjach KNX.

Pliki do pobrania:
BE-GT2TW.02 Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do montażu podtynkowego (UP Montage).
• Urządzenie jest zasilane z magistrali KNX napięciem 30 V DC SELV; dopuszczalny zakres napięcia wynosi 21 … 31 V DC SELV.
• Podłączenie należy wykonać wyłącznie do magistrali KNX, zgodnie ze schematem połączeń producenta.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6 … 0,8 mm, jednodrutowe (Massivleiter), z użyciem złącza KNX Steckklemme.
• Produkt posiada stopień ochrony IP20 i jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi 0 … 45°C.
• Dopuszczalna temperatura przechowywania wynosi -20 … +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Kondensacja pary wodnej nie jest dopuszczalna.
• Urządzenie ma zintegrowany czujnik temperatury o zakresie pomiarowym 0 … 40°C.
• Montaż urządzenia jest możliwy w dowolnej pozycji montażowej.
• Zalecana wysokość montażu wynosi 1,1 … 1,25 m; przy używaniu funkcji nastawy wartości zadanej zalecana jest wysokość około 1,60 m dla lepszej czytelności wyświetlacza.
• Do konfiguracji wymagane jest oprogramowanie KNX ETS 5 lub nowsze (aktualna wersja).
• Produkt nie wymaga dodatkowego zasilania poza magistralą KNX.
