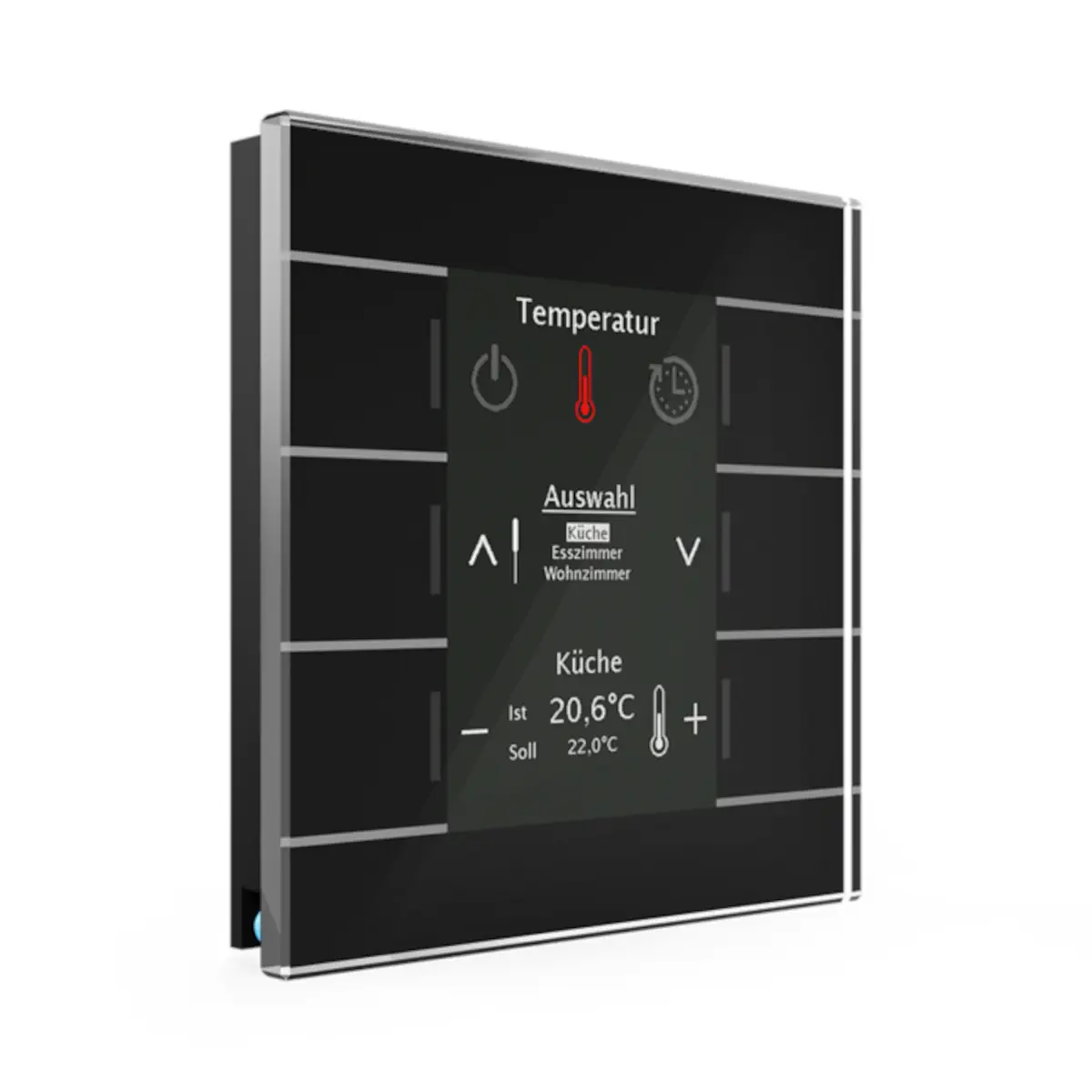

BE-GBZS.01S KNX szklana centralna jednostka sterująca Smart z kolorowym wyświetlaczem, czarna

BE-GBZS.01S to szklany centralny panel sterowania KNX Smart z kolorowym wyświetlaczem, przeznaczony do centralnej obsługi funkcji w instalacjach KNX. Wersja czarna wyposażona jest w 6 pól sensorowych, RGB sygnalizację statusu, duży aktywny wyświetlacz z automatyczną regulacją jasności, a także zegar czasowy ze zintegrowanym regulatorem temperatury pomieszczenia. Model BE-GBZS.01S oferuje obsługę do 24 funkcji, w tym 4 funkcji bezpośrednich oraz 20 funkcji dostępnych przez menu i harmonogramy czasowe.

Najważniejsze cechy

• Producent: MDT
• Model: BE-GBZS.01S
• Typ: szklany centralny panel sterowania KNX Smart
• Kolor: czarny
• Wersja obudowy: z czarną tylną częścią obudowy
• Liczba pól sensorowych: 6
• Wyświetlacz: duży, aktywny, kolorowy, z automatyczną regulacją jasności
• Liczba funkcji: do 24
• Funkcje bezpośrednie: 4 funkcje szybkiego dostępu
• Funkcje przez menu i zegar czasowy: 20
• Przykładowe funkcje: ściemnianie, sterowanie żaluzjami, przełączanie, wysyłanie wartości, sceny, nastawy temperatury
• Blokada kodem: 4–6 cyfr, do blokowania i odblokowania urządzenia lub aktywacji alarmu
• Programator czasowy: funkcja dobowa, tygodniowa i astronomiczna
• Kanały czasowe: 20 kanałów, każdy z 6 czasami przełączeń
• Funkcja urlopowa: aktywacja w zadanym przedziale czasu
• Obliczanie świąt: automatyczne
• Regulator temperatury: zintegrowany regulator temperatury pomieszczenia z czujnikiem temperatury
• Sterowanie wentylacją: ręczne i automatyczne
• Wyświetlane dane: temperatura wewnętrzna, temperatura zewnętrzna, wartość zadana, godzina i data
• Wyświetlanie informacji statusowych: 1 Bit
• Wyświetlanie komunikatów: 14 Byte
• Diody statusowe: 6, niezależnie sterowanych
• Bloki logiczne: 6, każdy z 4 wejściami
• Dodatkowe zasilanie: niewymagane
• Sprzęgło magistrali: zintegrowane
• Montaż: w puszce instalacyjnej z użyciem dołączonej ramki montażowej
• Wymiary (wys. x szer.): 92 x 92 mm
• Zalecana wysokość montażu: 1,60 m
• Gwarancja: 3 lata

Zastosowanie

Panel BE-GBZS.01S przeznaczony jest do centralnej obsługi funkcji w systemach KNX. Łączy obsługę ręczną, menu ekranowe, funkcje czasowe oraz regulację temperatury pomieszczenia w jednym urządzeniu montowanym na ścianie.

• Oświetlenie: przełączanie i ściemnianie
• Osłony: sterowanie żaluzjami
• Sceny: wywoływanie scen
• Wartości KNX: wysyłanie wartości i nastaw temperatury
• Temperatura: regulacja temperatury pomieszczenia
• Wentylacja: sterowanie ręczne i automatyczne
• Harmonogramy: przełączenia dobowe, tygodniowe i astronomiczne

Funkcje i działanie

Obsługa bezpośrednia i przez menu

• Urządzenie posiada 6 pól sensorowych.
• Do dyspozycji są 4 bezpośrednie funkcje obsługowe dla najczęściej używanych funkcji.
• Dodatkowe 20 funkcji dostępne są przez menu i zegar czasowy.
• Panel obsługuje m.in. ściemnianie, żaluzje, przełączanie, wysyłanie wartości, sceny i nastawy temperatury.

Programator czasowy

• Wbudowany programator obsługuje tryb dobowy, tygodniowy i astronomiczny.
• Dostępnych jest 20 kanałów, a każdy kanał ma 6 czasów przełączeń.
• Funkcja urlopowa umożliwia aktywację w określonym przedziale czasu.
• Urządzenie oferuje automatyczne obliczanie świąt.

Regulacja temperatury i wentylacji

• Panel wyposażony jest w zintegrowany regulator temperatury pomieszczenia.
• Wbudowany czujnik temperatury wspiera pracę regulatora.
• Obsługiwane jest sterowanie wentylacją w trybie ręcznym i automatycznym.
• Na ekranie mogą być wyświetlane temperatura wewnętrzna, temperatura zewnętrzna, wartość zadana oraz godzina i data.

Bezpieczeństwo i informacje statusowe

• Blokada kodem 4–6 cyfr pozwala blokować i odblokowywać urządzenie.
• Ta sama funkcja może być użyta do aktywacji alarmu.
• Panel wyświetla informacje statusowe (1 Bit) oraz komunikaty (14 Byte).
• 6 diod statusowych może być sterowanych niezależnie.

Funkcje logiczne

• Urządzenie posiada 6 bloków logicznych.
• Każdy blok logiczny ma 4 wejścia.

Wyświetlacz i sygnalizacja

• Duży aktywny kolorowy wyświetlacz poprawia czytelność obsługi i prezentowanych informacji.
• Automatyczna regulacja jasności dostosowuje ekran do warunków otoczenia.
• RGB sygnalizacja statusu wspiera szybką orientację w stanie funkcji.
• 6 niezależnie sterowanych diod statusowych pozwala na indywidualną prezentację stanów.

Montaż

• Montaż w puszce instalacyjnej z użyciem dołączonej ramki montażowej.
• Zintegrowane sprzęgło magistrali upraszcza instalację urządzenia w systemie KNX.
• Panel nie wymaga dodatkowego zasilania.
• Zalecana wysokość montażu: 1,60 m.

Dane techniczne

• System: KNX
• Model: BE-GBZS.01S
• Wersja: Smart, z kolorowym wyświetlaczem
• Liczba pól sensorowych: 6
• Liczba funkcji: do 24
• Funkcje bezpośrednie: 4
• Funkcje przez menu i zegar czasowy: 20
• Programator czasowy: dobowy / tygodniowy / astronomiczny
• Liczba kanałów czasowych: 20
• Liczba czasów przełączeń na kanał: 6
• Regulator temperatury pomieszczenia: tak
• Czujnik temperatury: tak
• Sterowanie wentylacją: ręczne i automatyczne
• Diody statusowe: 6
• Bloki logiczne: 6
• Wejścia na blok logiczny: 4
• Sprzęgło magistrali: zintegrowane
• Dodatkowe zasilanie: niewymagane
• Wymiary (wys. x szer.): 92 x 92 mm
• Zalecana wysokość montażu: 1,60 m
• Gwarancja: 3 lata

Podsumowanie

MDT BE-GBZS.01S to czarny szklany panel centralnego sterowania KNX z 6 polami sensorowymi, kolorowym wyświetlaczem, RGB sygnalizacją statusu, zintegrowanym regulatorem temperatury pomieszczenia i rozbudowanym programatorem czasowym. Obsługa do 24 funkcji, sterowanie wentylacją, blokada kodem, funkcje logiczne oraz brak potrzeby stosowania dodatkowego zasilacza sprawiają, że model BE-GBZS.01S jest wszechstronnym rozwiązaniem do centralnej obsługi instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone do instalacji w systemie KNX.
• Produkt BE-GBZS.01S jest zasilany z magistrali KNX napięciem 21…31 V DC SELV, nominalnie 30 V DC SELV.
• Montaż wyłącznie jako instalacja podtynkowa (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody i wilgoci.
• Nie stosować w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza podczas pracy: poniżej 95%.
• Użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Do podłączenia KNX stosować złącze KNX Steckklemme oraz przewody o średnicy 0,6…0,8 mm, jednodrutowe.
• Urządzenie posiada zintegrowany czujnik temperatury – należy montować je zgodnie z przeznaczeniem, w miejscu umożliwiającym prawidłowy pomiar temperatury pomieszczenia.
• Zalecana wysokość montażu wynosi 1,6 m.
• Pozycja montażu: dowolna.
• Nie jest wymagane dodatkowe zasilanie – produkt należy zasilać wyłącznie przez magistralę KNX zgodnie z dokumentacją techniczną.
