BE-GBZW.01 KNX szklana centralna jednostka sterująca Smart z kolorowym wyświetlaczem, biała

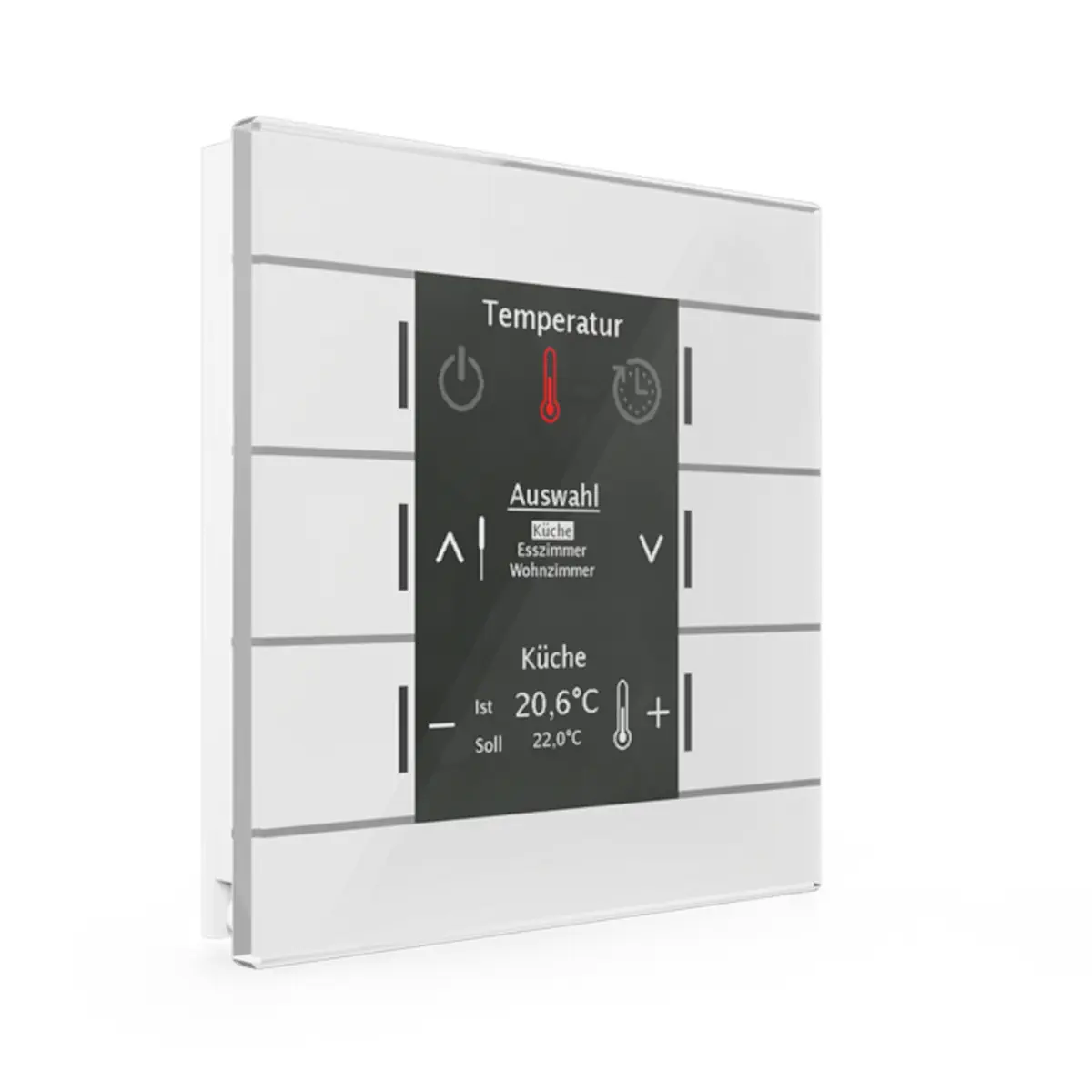

BE-GBZW.01 to szklana centralna jednostka obsługowa MDT Central Operation Unit Smart do systemu KNX, przeznaczona do montażu podtynkowego w suchych pomieszczeniach. Model ten łączy w jednym urządzeniu duży, aktywny kolorowy wyświetlacz z automatyczną regulacją jasności, 6 pól sensorowych, zintegrowany regulator temperatury pokojowej, funkcje czasowe dzienne / tygodniowe / astronomiczne oraz sterowanie wentylacją. Wersja BE-GBZW.01 wykonana jest jako Glass, White i nie wymaga dodatkowego zasilacza – zasilanie realizowane jest bezpośrednio z magistrali KNX.

Najważniejsze cechy

• Producent: MDT
• Model: BE-GBZW.01
• Typ: szklana centralna jednostka obsługowa z kolorowym wyświetlaczem i 6 polami sensorowymi
• System: KNX
• Wersja kolorystyczna: Glass, White
• Produkcja: Niemcy, certyfikacja zgodnie z ISO 9001
• Wyświetlacz: duży, aktywny kolorowy wyświetlacz z automatyczną regulacją jasności
• Liczba pól sensorowych: 6
• Funkcje bezpośredniej obsługi: 4
• Funkcje przez menu / zegar czasowy: 20
• Zegar czasowy: dzienny, tygodniowy i astronomiczny; 20 kanałów, każdy z 6 czasami przełączeń
• Blokada kodowa: 4–6 cyfr, do blokowania i odblokowania urządzenia lub aktywacji alarmu
• Regulator temperatury: zintegrowany
• Czujnik temperatury: 1
• Sterowanie wentylacją: ręczne lub automatyczne
• Wizualizacja: temperatura wewnętrzna / zewnętrzna, wartość zadana, data / godzina, wschód / zachód słońca, informacje statusowe i komunikaty
• Diody statusowe: 6, niezależnie sterowanych
• Bloki logiczne: 6, każdy z 4 wejściami
• Zasilanie: z magistrali KNX, bez zewnętrznego zasilacza
• Stopień ochrony: IP20
• Gwarancja: 3 lata

Zastosowanie

BE-GBZW.01 pełni rolę centralnej jednostki sterującej dla instalacji Smart Home KNX. Urządzenie integruje wiele funkcji w jednym miejscu i może służyć do obsługi takich zadań jak oświetlenie, żaluzje / rolety, ściemnianie, sceny, wysyłanie wartości oraz nastawy temperatury.

Zgodnie z kartą katalogową zintegrowany zegar astronomiczny może automatycznie podnosić żaluzje rano i opuszczać je po zachodzie słońca, a także sterować oświetleniem zewnętrznym i podstawowym oświetleniem domu według ustawionych harmonogramów. Urządzenie mierzy i reguluje temperaturę pomieszczenia oraz steruje wentylacją. Przeznaczone jest do stałych instalacji podtynkowych w suchych pomieszczeniach.

Funkcje i działanie

Obsługa bezpośrednia i menu

• 4 funkcje bezpośrednie mogą być przypisane do wybranych zadań, np. obecność, światło lub żaluzje.
• 20 dodatkowych funkcji może być obsługiwanych przez menu i/lub zegar czasowy.
• Dostępne funkcje obejmują m.in. ściemnianie, sterowanie żaluzjami / roletami, przełączanie, wysyłanie wartości, sceny oraz nastawy temperatury.
• Całość obsługi realizowana jest za pomocą 6 pól sensorowych.

Funkcje czasowe

• Zintegrowany zegar dzienny, tygodniowy i astronomiczny oferuje 20 kanałów, każdy z 6 czasami przełączeń.
• Wszystkie funkcje czasowe i czasy przełączeń są indywidualnie regulowane.
• Funkcja urlopowa może być aktywowana na określony przedział czasu.
• Automatyczne obliczanie dni świątecznych wspiera dostosowanie działania harmonogramów.
• Według opisu producenta możliwe jest m.in. dostosowanie czasu otwarcia żaluzji w dni świąteczne do trybu niedzielnego.

Temperatura i wentylacja

• Urządzenie ma zintegrowany regulator temperatury pokojowej oraz 1 czujnik temperatury.
• Zakres pomiaru temperatury: -10 do +50°
• Obsługiwane jest sterowanie wentylacją ręczne lub automatyczne.
• Z poziomu menu można ustawiać temperatury komfortu oraz aktywować automatyczne zacienianie.

Wyświetlacz, status i zabezpieczenie

• Kolorowy wyświetlacz pokazuje temperaturę wewnętrzną i zewnętrzną, wartości zadane, datę i godzinę oraz wschód i zachód słońca.
• Możliwa jest wizualizacja informacji statusowych i komunikatów w formatach 1Bit / 14Byte.
• Producent wskazuje również na wyświetlanie komunikatów tekstowych i alarmowych.
• 6 diod statusowych może być sterowanych niezależnie.
• Blokada kodowa 4–6 cyfr umożliwia blokowanie i odblokowanie urządzenia lub aktywację alarmu.

Logika

• Urządzenie oferuje 6 bloków logicznych, każdy z 4 wejściami.

Podłączenie i integracja KNX

• Interfejs KNX: TP-256
• Zasilanie: magistrala KNX
• Dodatkowy zasilacz: niewymagany
• Typowy pobór mocy z magistrali KNX: < 0,6 W
• Obciążenie magistrali: urządzenie należy uwzględnić jako dwa obciążenia magistrali
• Oprogramowanie aplikacyjne: ETS 5.6x lub nowsze
• Zacisk magistrali KNX: przewód jednodrutowy O 0,8 mm

Dane techniczne

• Model: BE-GBZW.01
• Liczba pól sensorowych: 6
• Regulator temperatury: zintegrowany
• Czujnik temperatury: 1
• Zakres pomiaru temperatury: -10 do +50°
• Dokładność zegara: typ. < 5 min/rok
• Rezerwa chodu zegara: 24 dni
• Specyfikacja interfejsu KNX: TP-256
• Funkcje bezpośrednie: 4
• Funkcje menu / zegara: 20
• Zasilanie: magistrala KNX
• Pobór mocy z magistrali KNX: typ. < 0,6 W
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymagana liczba puszek instalacyjnych: 1
• Zalecana wysokość montażu: 1,6 m
• Wymiary (szer. x wys. x gł.): 92 x 92 x 29,2 mm

Montaż

• Urządzenie jest przeznaczone do montażu podtynkowego.
• Instalacja odbywa się w 1 puszce instalacyjnej.
• Produkt przeznaczony jest do stałych instalacji w suchych pomieszczeniach.
• Zalecana wysokość montażu: 1,6 m.

Podsumowanie

MDT BE-GBZW.01 to centralna jednostka obsługowa KNX w wersji Glass, White, która łączy duży kolorowy wyświetlacz, 6 pól sensorowych, rozbudowane funkcje czasowe, regulację temperatury, sterowanie wentylacją, blokadę kodową oraz bloki logiczne w jednym urządzeniu. Zasilanie z magistrali KNX, brak potrzeby stosowania dodatkowego zasilacza i montaż podtynkowy sprawiają, że model ten stanowi funkcjonalne centrum sterowania dla instalacji KNX.

Pliki do pobrania:
BE-GBZW.01 Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do systemów KNX i zasilania z magistrali KNX 21…31 V DC SELV (znamionowo 30 V DC SELV).
• Nie jest wymagana dodatkowa linia zasilająca; urządzenie należy podłączać wyłącznie zgodnie z przeznaczeniem do magistrali KNX.
• Urządzenie przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego Tragring B.
• Stopień ochrony IP20. Produkt należy stosować wyłącznie w miejscach odpowiednich dla tej klasy ochrony, chronić przed wilgocią, wodą i zabrudzeniami.
• Betauung zulässig: Nein — nie dopuszczać do kondensacji pary wodnej na urządzeniu.
• Dopuszczalna temperatura otoczenia podczas pracy: 0…45°C. Dopuszczalna temperatura przechowywania: -20…+55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%.
• Urządzenie posiada zintegrowany czujnik temperatury; nie należy eksploatować go poza wskazanym zakresem pomiarowym 0…40°C.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe (Massivleiter), z użyciem złącza KNX Steckklemme.
• Montaż urządzenia możliwy w dowolnej pozycji, przy zalecanej wysokości montażu 1,6 m.
• Urządzenie jest przeznaczone do użytku wewnętrznego jako szklany panel sterujący KNX z wyświetlaczem; stosowanie niezgodne z opisem producenta może powodować nieprawidłowe działanie.
