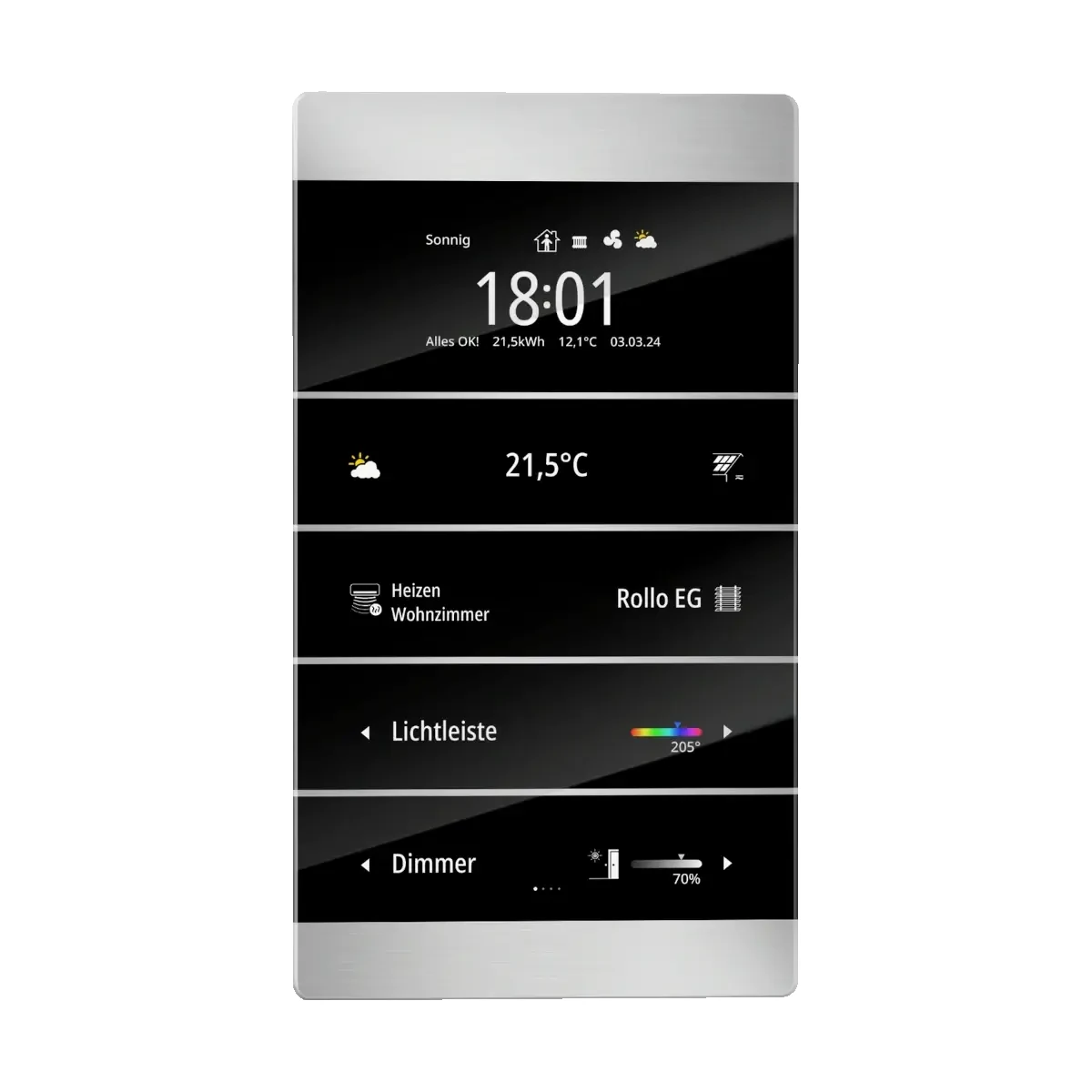

Enertex® MeTa² KNX Premium ALU – Panel KNX

Enertex® MeTa² KNX Premium ALU to zaawansowany sterownik pokojowy KNX z wbudowanymi czujnikami i mechanicznymi klawiszami kołyskowymi, przeznaczony do precyzyjnego sterowania temperaturą oraz rozbudowanej obsługi funkcji automatyki (oświetlenie, rolety/żaluzje, sceny, multimedia). Wersja ALU wyróżnia się aluminiowym kolorem oraz frontem wykonanym z wysokiej jakości litego aluminium. Urządzenie posiada cztery kołyski sterujące oraz oddzielną kołyskę menu „MeTa”, a także wyświetlacze w technologii TFT (IPS).

Najważniejsze cechy

• Producent / seria: Enertex® MeTa²
• Model: MeTa² KNX Premium ALU
• Kolor / front: aluminiowy, front z litego aluminium
• Interfejs: KNX (zasilanie przez magistralę – bez dodatkowego zasilacza)
• Obsługa: 4 mechaniczne kołyski + osobna kołyska menu („MeTa”)
• Maks. liczba funkcji przełączania: do 80 (dla czterech elektronicznie opisywalnych kołysek)
• Wyświetlacze kołysek: TFT (IPS), odporne na starzenie, 480 × 60 px, rozdzielczość 0,1 mm
• Dodatkowy duży wyświetlacz: kolorowy TFT (IPS), odporny na starzenie
• Czujniki wbudowane: temperatura i wilgotność, czujnik światła, detekcja ruchu (radar)
• Montaż: kompatybilny ze standardowymi puszkami podtynkowymi

Funkcje sterownika pokojowego

• Dwustopniowa regulacja temperatury z indywidualnymi nastawami dla grzania i chłodzenia.
• Sterowanie do 4 rozszerzeń regulatora.
• Sterowanie do 4 jednostek typu split.
• Zintegrowane 3-stopniowe sterowanie wentylatorem (fan coil actuator).

Automatyka KNX – kanały i możliwości

• 32 kanały do realizacji funkcji: przełączanie, ściemnianie, sterowanie światłem kolorowym, tunable white, sterowanie żaluzjami/roletami, nadajnik wartości, wywołanie scen oraz sterowanie multimediami – każdy kanał z maks. 3 podfunkcjami.
• Do 8 funkcji logicznych.
• Funkcja wiadomości: rejestracja i wyświetlanie do 32 zdarzeń KNX (np. otwarcie kontaktronu drzwi).

Wyświetlanie i personalizacja

• Ponad 500 ikon oraz dowolny wybór kolorów dla tekstów i ikon.
• Wbudowane fonty dla języków zachodnio- i wschodnioeuropejskich oraz: cyrylica, grecki, hebrajski, arabski.
• Oddzielna kołyska menu („MeTa”) do przełączania między do 10 stronami pracy.
• Trzyliniowy, dowolnie parametryzowany wyświetlacz informacji (np. multimedia lub komunikaty ogólne).
• Duży format prezentacji czasu, daty, temperatur itp.
• Wizualizacja generacji PV, zużycia, wallboxa i magazynu energii bezpośrednio na wyświetlaczu.
• Wizualizacja prognozy pogody (wymagany zewnętrzny serwer zgodny z KNX, np. Enertex® EibPC²).

Detekcja i alarmy

• Detekcja ruchu radarowym czujnikiem ruchu: zasięg do 3 m, w 3 strefach.
• Funkcja alarmu: 6 konfigurowalnych alarmów (sygnalizacja dźwiękowa i/lub wizualna).
• Sygnalizacja dźwiękowa: 3 różne tony sygnałowe w 2 poziomach głośności.

Wejścia i zasilanie

• 2 zewnętrzne wejścia binarne, które mogą opcjonalnie pracować jako wejście dla zdalnego czujnika temperatury (np. Albrecht Jung, nr kat.: FF NTC).
• Zintegrowana jednostka sprzęgająca magistralę do zasilania z KNX (bez dodatkowego zasilania).

Dane techniczne

• Wymiary: 90 × 161 × 14,6 mm
• Wyświetlacze kołysek: TFT (IPS), 480 × 60 px, 0,1 mm
• Detekcja ruchu: radar, do 3 m, 3 strefy

Podsumowanie

Enertex® MeTa² KNX Premium ALU łączy funkcję sterownika pokojowego KNX (dwustopniowa regulacja grzanie/chłodzenie) z rozbudowaną obsługą automatyki – 32 kanały dla typowych zastosowań (oświetlenie, rolety, sceny, multimedia), wbudowanymi czujnikami (temperatura/wilgotność, światło, ruch) oraz szeroką personalizacją interfejsu. Aluminiowy front z litego metalu, mechaniczne kołyski oraz obsługa przez magistralę KNX sprawiają, że jest to rozwiązanie klasy premium do nowoczesnych instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych.
• Stopień ochrony: IP20.
• Klasa ochronności: III.
• Dopuszczalna temperatura otoczenia podczas pracy: od -5 do +45°C.
• Zasilanie urządzenia odbywa się z magistrali KNX; nie jest wymagany dodatkowy zasilacz.
• Montaż, instalację i podłączenie urządzenia mogą wykonywać wyłącznie wykwalifikowani elektrycy.
• Podczas podłączania interfejsów KNX wymagana jest specjalistyczna wiedza zdobyta na szkoleniach KNX.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Montaż należy wykonywać zgodnie z dokumentacją producenta: poprawnie zamocować płytę montażową, podłączyć zacisk magistrali KNX (czarny/czerwony), a urządzenie przykręcić do płyty montażowej. Nie stosować nadmiernej siły dokręcania śrub.
• Urządzenie jest przeznaczone do standardowych puszek podtynkowych i należy je instalować wyłącznie w kompatybilnym miejscu montażu.
• Urządzenie posiada dwa wejścia tylne do współpracy z wejściami binarnymi lub zewnętrznymi czujnikami temperatury; do wejść binarnych należy stosować wyłącznie bezpotencjałowe styki instalacyjne, zgodnie z dokumentacją producenta.
• Nie otwierać obudowy oraz nie wykonywać nieautoryzowanych zmian lub modyfikacji urządzenia; takie działania powodują utratę gwarancji i mogą stwarzać zagrożenie dla użytkownika.
• Tryb programowania oraz reset fabryczny należy uruchamiać wyłącznie zgodnie z instrukcją producenta, używając odpowiedniego narzędzia i zachowując ostrożność.
• Wbudowany czujnik ruchu działa w technologii radarowej 60 GHz; jego konfigurację i ewentualne ograniczenie mocy nadawania należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie wyposażone jest w brzęczyk piezoelektryczny; sygnały akustyczne alarmów i powiadomień mogą być emitowane automatycznie.
• Instrukcja stanowi część produktu i powinna zostać przekazana użytkownikowi końcowemu.

Pliki do pobrania:
Enertex 1177-01-al Instrukcja obsługi
