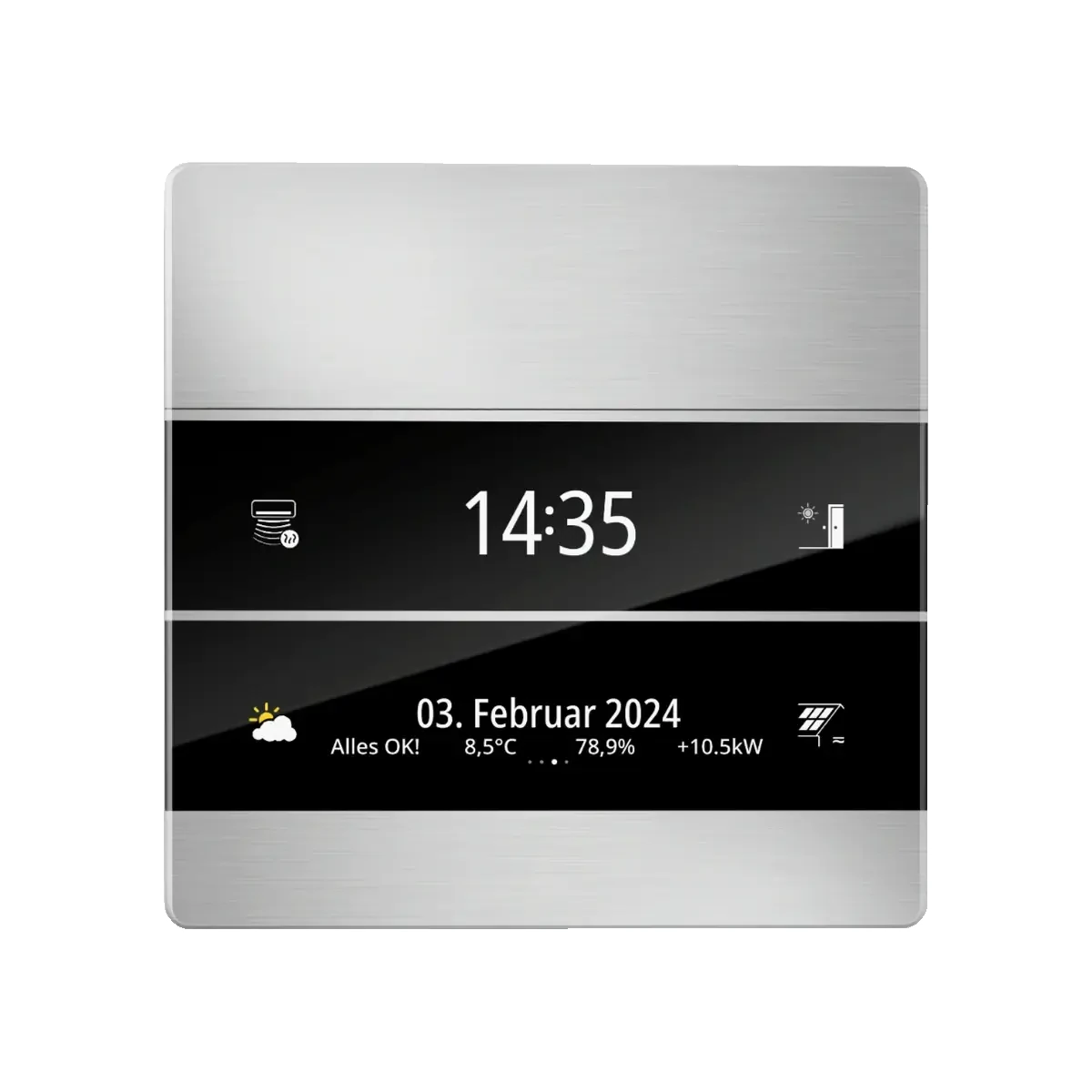

Enertex® MeTa² KNX Standard ALU – Panel KNX

Enertex® MeTa² KNX Standard ALU to wielofunkcyjny panel KNX – regulator pokojowy z wbudowanymi czujnikami oraz mechanicznymi klawiszami, przeznaczony do wygodnego sterowania funkcjami pomieszczenia z jednego miejsca. Wersja ALU posiada front wykonany z wysokiej jakości litego aluminium w kolorze aluminiowym oraz wyświetlacze w klawiszach o wysokiej rozdzielczości, oparte o technologię TFT (IPS). Urządzenie łączy funkcje sterowania oświetleniem, roletami i scenami z zaawansowaną regulacją temperatury, obsługą wentylatorów oraz detekcją ruchu.

Najważniejsze cechy

• Producent / seria: Enertex® MeTa²
• Model (kod produktu): MeTa² KNX Standard ALU
• Wykonanie: front z litego aluminium (kolor aluminiowy)
• Elementy sterujące: dwa klawisze kołyskowe + osobny klawisz menu („MeTa”)
• Maks. liczba opcji przełączania: do 40
• Wyświetlacze w klawiszach: wysokiej rozdzielczości, TFT (IPS), odporne na starzenie kolorów, 480 × 60 px, rozdzielczość 0,1 mm
• Regulator temperatury pomieszczenia: 2-stopniowa regulacja z osobnymi nastawami dla grzania i chłodzenia
• Wbudowane czujniki: temperatura i wilgotność, czujnik światła
• Detekcja ruchu: radarowy czujnik ruchu, zasięg do 3 m, 3 strefy
• Funkcja alarmów: 6 konfigurowalnych alarmów (akustyczne i/lub wizualne)
• Sygnały dźwiękowe: 3 różne tony, 2 poziomy głośności
• Logika: obsługa do 8 funkcji logicznych
• Komunikaty / zdarzenia: rejestracja i wyświetlanie do 32 zdarzeń KNX (np. otwarcie kontaktronu drzwi)
• Ikony i personalizacja: ponad 500 ikon, dowolny wybór kolorów tekstów i ikon
• Czcionki: wbudowane fonty m.in. dla języków zachodnio- i wschodnioeuropejskich oraz: cyrylica, grecki, hebrajski, arabski
• Zasilanie: z magistrali KNX – zintegrowana jednostka sprzęgająca (bez dodatkowego zasilacza)
• Montaż: kompatybilny ze standardowymi puszkami podtynkowymi

Zastosowanie

Enertex® MeTa² KNX Standard ALU sprawdzi się jako centralny panel sterujący w instalacjach KNX w domach i obiektach komercyjnych, gdzie wymagane są zarówno funkcje estetycznego włącznika, jak i zaawansowanego sterownika pomieszczenia. Urządzenie umożliwia m.in. obsługę oświetlenia, osłon okiennych, scen i funkcji multimedialnych, a jednocześnie pełni rolę regulatora temperatury z dodatkowymi czujnikami środowiskowymi.

Funkcje i możliwości sterowania

32 kanały funkcji (z podfunkcjami)

Urządzenie udostępnia 32 kanały do realizacji funkcji sterowania, z których każdy może posiadać do trzech podfunkcji, obejmujących:

• przełączanie,
• ściemnianie,
• sterowanie światłem kolorowym,
• sterowanie tunable white,
• sterowanie żaluzjami / roletami,
• nadajnik wartości,
• przywołanie scen,
• sterowanie multimediami.

Regulacja temperatury i funkcje HVAC

• Precyzyjna regulacja temperatury z funkcjami regulatora pokojowego oraz wbudowanym czujnikiem.
• 2-stopniowa regulacja temperatury z osobnymi punktami nastaw dla ogrzewania i chłodzenia.
• Sterowanie do czterech rozszerzeń regulatora.
• Sterowanie do czterech jednostek typu split.
• Zintegrowane 3-stopniowe sterowanie wentylatorem (fan coil actuator).

Czujniki i automatyka

• Wbudowany czujnik temperatury i wilgotności.
• Zintegrowany czujnik światła.
• Radarowy czujnik ruchu: zasięg do 3 m, detekcja w 3 strefach.

Alarmy, komunikaty i logika

• 6 alarmów konfigurowalnych (sygnalizacja dźwiękowa i/lub wizualna).
• 3 tony sygnałowe w 2 poziomach głośności.
• Do 8 funkcji logicznych.
• Funkcja wiadomości: rejestracja i wyświetlanie do 32 zdarzeń KNX (np. sygnały z kontaktronów drzwi/okien).

Obsługa i nawigacja

• Osobny klawisz menu („MeTa”) do przełączania między maks. 10 stronami obsługi.
• Elektronicznie opisywalne, mechaniczne klawisze kołyskowe (dwa klawisze) z maks. 40 funkcjami.
• Duże możliwości personalizacji: ponad 500 ikon oraz swobodny dobór kolorów tekstów i ikon.

Wejścia zewnętrzne

• Dwa zewnętrzne wejścia binarne.
• Możliwość opcjonalnego użycia wejść jako wejście dla zdalnego czujnika temperatury (np. Albrecht Jung FF NTC).

Montaż i zasilanie

• Zintegrowana jednostka sprzęgająca magistrali – zasilanie przez KNX (brak potrzeby dodatkowego zasilania).
• Kompatybilność ze standardowymi puszkami podtynkowymi.

Dane techniczne

• Wersja / kolor: ALU (kolor aluminiowy), front z litego aluminium
• Wyświetlacz w klawiszach: TFT (IPS), 480 × 60 px, rozdzielczość 0,1 mm
• Elementy sterujące: 2 klawisze kołyskowe + 1 klawisz menu
• Liczba kanałów funkcji: 32 (każdy do 3 podfunkcji)
• Czujniki: temperatura, wilgotność, światło; czujnik ruchu radarowy (do 3 m, 3 strefy)
• Wymiary: 90 × 90 × 14,6 mm

Podsumowanie

Enertex® MeTa² KNX Standard ALU to elegancki, aluminiowy panel KNX łączący mechaniczne klawisze i czytelne wyświetlacze z funkcjami regulatora pokojowego, czujnikami (temperatura, wilgotność, światło) oraz radarową detekcją ruchu. Duża liczba funkcji sterowania (32 kanały, do 40 opcji przełączania), rozbudowane możliwości personalizacji (ikony, kolory, fonty) i zasilanie bezpośrednio z magistrali KNX czynią go wszechstronnym rozwiązaniem do nowoczesnych instalacji automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest panelem / regulatorem pomieszczeniowym Enertex® MeTa² KNX Standard przeznaczonym do pracy w instalacjach KNX. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowanego elektryka. Przy podłączaniu interfejsów KNX wymagana jest specjalistyczna wiedza z zakresu instalacji KNX.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Instrukcja jest częścią produktu i powinna zostać przekazana użytkownikowi końcowemu.
• Urządzenie jest zasilane z magistrali KNX przez zintegrowany sprzęgacz magistralny. Nie jest wymagane dodatkowe zasilanie. Nie podłączać urządzenia do napięć ani źródeł zasilania nieprzewidzianych przez producenta.
• Pobór prądu wersji Standard wynosi typowo 45 mA przy 29 V. Podczas projektowania instalacji KNX należy uwzględnić obciążenie magistrali przez urządzenie.
• Przed rozpoczęciem montażu, demontażu lub podłączania przewodów należy odłączyć zasilanie magistrali KNX oraz upewnić się, że instalacja jest w stanie bezpiecznym.
• Podłączenie magistrali należy wykonać za pomocą zacisku magistralnego KNX, zgodnie z oznaczeniem kolorów: czerwony / czarny. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Urządzenie posiada dwa wejścia zewnętrzne, które mogą być używane jako wejścia binarne albo wejścia dla zewnętrznych czujników temperatury. Wejścia te są zasilane przez Enertex® MeTa² KNX room controller i należy je podłączać wyłącznie zgodnie z dokumentacją producenta.
• Opcjonalny styk zewnętrzny należy podłączać do dostarczonego zielonego zacisku śrubowego. Nieprawidłowe podłączenie wejść może powodować błędne sygnały, nieprawidłowe działanie funkcji sterujących albo uszkodzenie urządzenia.
• Produkt jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację lub zabrudzenia przewodzące.
• Stopień ochrony urządzenia wynosi IP20. Produkt należy montować wyłącznie w warunkach zapewniających ochronę odpowiednią do miejsca użytkowania.
• Klasa ochronności urządzenia: III. Nie wolno podłączać urządzenia do obwodów innych niż przewidziane w dokumentacji producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Nie stosować urządzenia poza dopuszczalnym zakresem temperatur.
• Urządzenie należy montować na standardowej puszce podtynkowej, z płytą montażową ustawioną we właściwej pozycji.
• Jednostkę MeTa² KNX wraz z zaciskiem magistralnym i zaciskiem wejścia zewnętrznego należy prawidłowo osadzić na płycie montażowej.
• Do zamocowania urządzenia do płyty montażowej należy użyć czterech czarnych śrub M2. Nie stosować nadmiernego momentu dokręcania, ponieważ może to uszkodzić urządzenie lub elementy montażowe.
• Po zakończeniu montażu należy usunąć folie ochronne z ekranów.
• Wersja Standard posiada dwa elektronicznie opisywane mechaniczne przyciski kołyskowe i może obsługiwać maksymalnie 40 funkcji przełączania. Funkcje przycisków należy skonfigurować w ETS zgodnie z wymaganiami instalacji.
• Nieprawidłowa konfiguracja funkcji KNX, stron obsługi, przycisków, alarmów lub kanałów może spowodować niezamierzone sterowanie oświetleniem, roletami, ogrzewaniem, chłodzeniem, wentylacją lub innymi elementami instalacji.
• Urządzenie może sterować funkcjami przełączania, ściemniania, światła RGB i Tunable White, żaluzji, rolet, scen, wartości, funkcji logicznych oraz regulatora temperatury. Przed oddaniem instalacji do użytkowania należy sprawdzić poprawność wszystkich przypisanych funkcji.
• Urządzenie zawiera wbudowane czujniki temperatury, wilgotności i natężenia oświetlenia. Wyniki pomiarów należy wykorzystywać zgodnie z przeznaczeniem i konfiguracją instalacji.
• Urządzenie posiada radarowy czujnik ruchu o zasięgu do 3 m, z możliwością detekcji w 3 strefach. Funkcję detekcji ruchu należy skonfigurować tak, aby nie powodowała niezamierzonych działań instalacji.
• Czujnik radarowy może zostać całkowicie wyłączony w konfiguracji. Ustawienia czujnika należy dobrać do warunków pomieszczenia i wymagań użytkownika.
• Urządzenie posiada funkcje alarmów akustycznych i wizualnych. Alarmy należy skonfigurować tak, aby ich potwierdzanie i wyświetlanie nie powodowało pominięcia istotnych informacji o stanie instalacji.
• Podczas sygnalizacji akustycznej jasność ekranu może być zmniejszana w celu ograniczenia poboru mocy urządzenia.
• Urządzenie posiada tryb czyszczenia. Po jego aktywacji obsługa przycisków jest całkowicie zablokowana, natomiast ocena wejść pozostaje aktywna. Przed czyszczeniem należy włączyć tryb czyszczenia, jeżeli został skonfigurowany.
• Nie czyścić urządzenia środkami mogącymi uszkodzić front, ekrany, obudowę lub elementy mechaniczne. Nie dopuszczać do przedostania się cieczy do urządzenia.
• Wyświetlacze TFT IPS posiadają funkcję ochrony przed wypalaniem. W przypadku pracy z ciągłym podświetleniem może występować krótkie migotanie ekranów związane z działaniem tej ochrony.
• Nie naciskać przycisków kołyskowych nadmierną siłą i nie używać ostrych narzędzi do obsługi frontu urządzenia. Uszkodzenie elementów obsługowych może spowodować nieprawidłową pracę instalacji.
• Tryb programowania może być aktywowany przyciskiem z tyłu urządzenia; do jego obsługi wymagany jest mały wkrętak. Czynności programowania wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Przycisk programowania może służyć do przywrócenia ustawień fabrycznych po przytrzymaniu przez 10 sekund. Reset fabryczny usuwa konfigurację urządzenia i może zmienić działanie instalacji KNX.
• W stanie dostawy, po wyładowaniu urządzenia przez ETS lub po resecie fabrycznym urządzenie może pracować w trybie demonstracyjnym. W trybie demonstracyjnym działania są wykonywane wyłącznie symulacyjnie i nie wyzwalają telegramów ani akcji na magistrali.
• Front urządzenia wykonany jest z litego anodowanego aluminium w wariancie ALU, a tylny panel z tworzywa sztucznego. Chronić obudowę przed uszkodzeniami mechanicznymi.
• Wymiary wersji Standard wynoszą 90 × 90 × 14,6 mm. Przed montażem należy sprawdzić zgodność miejsca instalacji z wymaganiami montażowymi producenta.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika lub nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowej konfiguracji, awarii urządzenia lub urządzeń współpracujących.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, podłączenia magistrali KNX, podłączenia wejść zewnętrznych, konfiguracji ETS, działania przycisków, wyświetlaczy, czujników, alarmów oraz sterowanych funkcji instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
