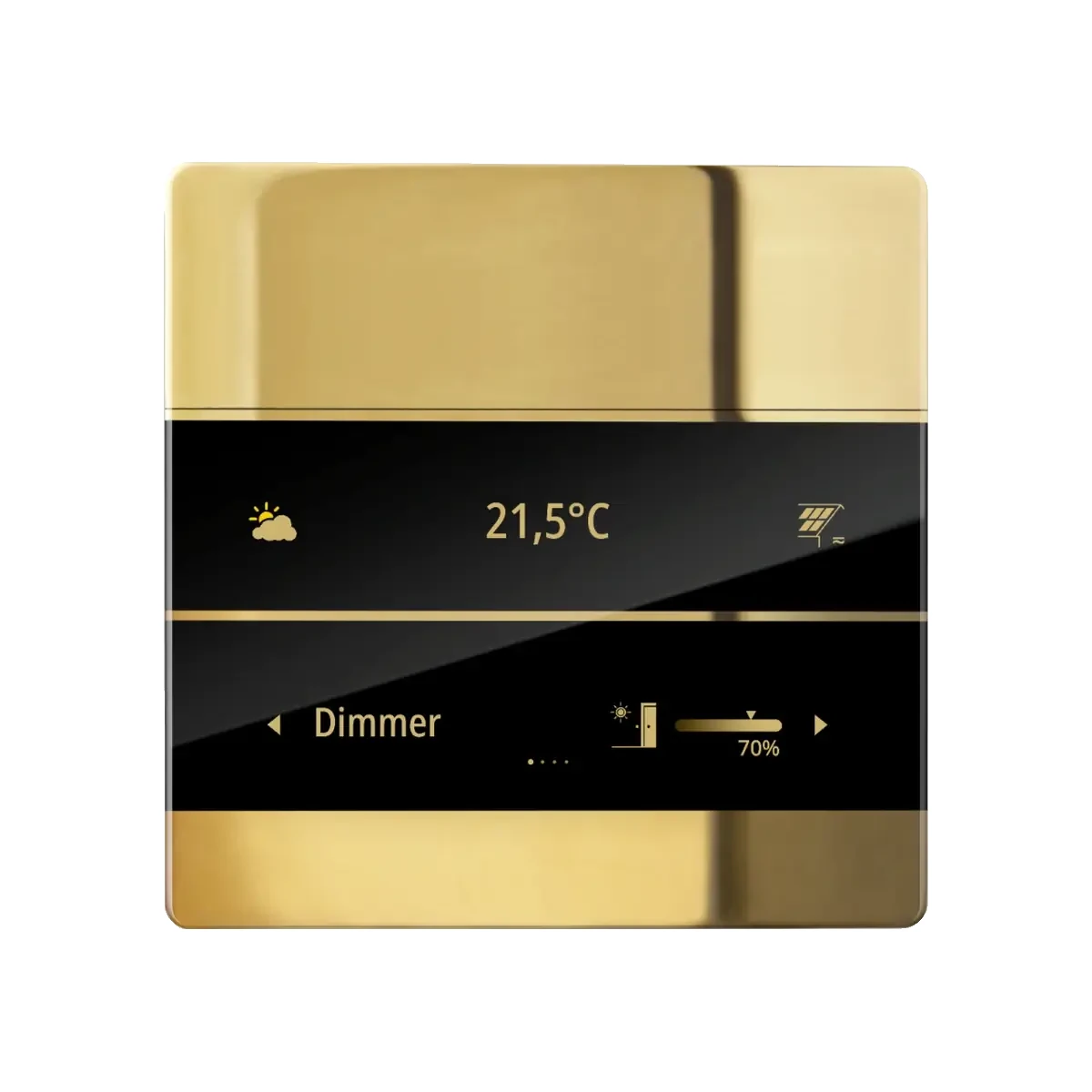

Enertex® MeTa² KNX Standard GOLD – Panel KNX

Enertex® MeTa² KNX Standard GOLD to elegancki, złoty kontroler pomieszczeniowy KNX z czujnikami i mechanicznymi klawiszami (rocker): dwoma klawiszami sterującymi oraz osobnym klawiszem menu „MeTa”. Urządzenie łączy precyzyjną regulację temperatury z rozbudowanym sterowaniem funkcjami KNX (łącznie do 40 funkcji przełączania i 32 kanały do sterowania m.in. oświetleniem, roletami i scenami), a dzięki zasilaniu z magistrali nie wymaga dodatkowego zasilacza.

Najważniejsze cechy

• Producent: Enertex
• Model: MeTa² KNX Standard GOLD
• Kolor: złoty
• Typ: kontroler pomieszczeniowy KNX z czujnikami i mechanicznymi klawiszami
• Front: wysokiej jakości, lite aluminium
• Elementy sterujące: 2 mechaniczne klawisze (rocker) + osobny klawisz menu („MeTa”)
• Maks. liczba funkcji przełączania: do 40 (dla dwóch elektronicznie opisywalnych klawiszy)
• Wyświetlacze klawiszy: wysokorozdzielcze, kolorowe TFT (IPS), odporne na starzenie
• Rozdzielczość wyświetlacza: 480 × 60 px, rozdzielczość 0,1 mm
• Czujniki: temperatura i wilgotność, czujnik światła
• Detekcja ruchu: radarowy detektor ruchu, zasięg do 3 m, 3 strefy
• Zasilanie: z magistrali KNX (zintegrowana jednostka sprzęgająca magistralę) – bez dodatkowego zasilania
• Montaż: kompatybilny ze standardowymi puszkami podtynkowymi

Zastosowanie

Enertex® MeTa² KNX Standard GOLD przeznaczony jest do nowoczesnych instalacji KNX, w których jeden element ma realizować zarówno funkcje sterowania komfortem w pomieszczeniu (temperatura, wentylacja, obecność, światło), jak i obsługę wielu funkcji automatyki – w czytelnej formie z ikonami, komunikatami i wieloma stronami obsługi.

Funkcje i możliwości

Regulacja temperatury i funkcje „room controller”

• Dwustopniowa regulacja temperatury pomieszczenia z osobnymi wartościami zadanymi dla grzania i chłodzenia.
• Wbudowany czujnik temperatury i wilgotności do bieżącego pomiaru warunków w pomieszczeniu.
• Możliwość wykorzystania 2 zewnętrznych wejść binarnych (opcjonalnie jako wejście dla zdalnego czujnika temperatury, np. Albrecht Jung FF NTC).

Sterowanie urządzeniami i obiektami w KNX

• 32 kanały do funkcji: przełączanie, ściemnianie, sterowanie światłem kolorowym, tunable white, sterowanie żaluzjami, nadajnik wartości, przywołanie scen oraz sterowanie multimediami.
• Każdy kanał może mieć do trzech podfunkcji.
• Obsługa do 4 rozszerzeń kontrolera.
• Sterowanie do 4 jednostek split.
• Zintegrowana, 3-stopniowa kontrola wentylatora (fan coil actuator).

Strony obsługi i nawigacja

• Osobny klawisz menu „MeTa” do przełączania między maks. 10 stronami obsługi.
• Ponad 500 ikon oraz swobodny dobór kolorów dla tekstów i ikon.
• Zintegrowane fonty dla języków: zachodnio- i wschodnioeuropejskich, a także: cyrylica, grecki, hebrajski, arabski.

Detekcja obecności i światła

• Radarowy detektor ruchu – zasięg do 3 m, detekcja w 3 strefach.
• Zintegrowany czujnik światła do funkcji zależnych od natężenia oświetlenia.

Alarmy, dźwięki, logika i komunikaty

• Funkcja alarmu: 6 konfigurowalnych alarmów (sygnalizacja dźwiękowa i/lub wizualna).
• Sygnały dźwiękowe: 3 różne tony, 2 poziomy głośności.
• Funkcje logiczne: obsługa do 8 funkcji.
• Funkcja wiadomości: rejestracja i wyświetlanie do 32 zdarzeń KNX (np. otwarcie styku drzwiowego).

Podłączenie i montaż

• Zintegrowana jednostka sprzęgająca magistralę KNX – zasilanie bezpośrednio z KNX (bez dodatkowego zasilacza).
• Kompatybilność: montaż w standardowych puszkach podtynkowych.
• Wejścia zewnętrzne: 2 wejścia binarne, z opcją wykorzystania dla zdalnego czujnika temperatury.

Dane techniczne

• Wymiary: 90 × 90 × 14,6 mm
• Elementy sterujące: 2 elektronicznie opisywalne, mechaniczne klawisze + 1 klawisz menu
• Wyświetlacz klawiszy: TFT (IPS), 480 × 60 px, 0,1 mm

Podsumowanie

Enertex® MeTa² KNX Standard GOLD to rozbudowany, a jednocześnie kompaktowy panel/room controller KNX w złotym wykończeniu, który integruje regulację temperatury (grzanie/chłodzenie), sterowanie wentylatorem, funkcje oświetlenia i osłon, detekcję ruchu (radar) oraz czujniki temperatury, wilgotności i światła. Dzięki wielu stronom obsługi, dużej bazie ikon, komunikatom i alarmom jest to rozwiązanie do wygodnej, centralnej obsługi funkcji pomieszczenia w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest panelem / regulatorem pomieszczeniowym Enertex® MeTa² KNX Standard przeznaczonym do pracy w instalacjach KNX. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowanego elektryka. Przy podłączaniu interfejsów KNX wymagana jest specjalistyczna wiedza z zakresu instalacji KNX.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Instrukcja jest częścią produktu i powinna zostać przekazana użytkownikowi końcowemu.
• Urządzenie jest zasilane z magistrali KNX przez zintegrowany sprzęgacz magistralny. Nie jest wymagane dodatkowe zasilanie. Nie podłączać urządzenia do napięć ani źródeł zasilania nieprzewidzianych przez producenta.
• Pobór prądu wersji Standard wynosi typowo 45 mA przy 29 V. Podczas projektowania instalacji KNX należy uwzględnić obciążenie magistrali przez urządzenie.
• Przed rozpoczęciem montażu, demontażu lub podłączania przewodów należy odłączyć zasilanie magistrali KNX oraz upewnić się, że instalacja jest w stanie bezpiecznym.
• Podłączenie magistrali należy wykonać za pomocą zacisku magistralnego KNX, zgodnie z oznaczeniem kolorów: czerwony / czarny. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Urządzenie posiada dwa wejścia zewnętrzne, które mogą być używane jako wejścia binarne albo wejścia dla zewnętrznych czujników temperatury. Wejścia te są zasilane przez Enertex® MeTa² KNX room controller i należy je podłączać wyłącznie zgodnie z dokumentacją producenta.
• Opcjonalny styk zewnętrzny należy podłączać do dostarczonego zielonego zacisku śrubowego. Nieprawidłowe podłączenie wejść może powodować błędne sygnały, nieprawidłowe działanie funkcji sterujących albo uszkodzenie urządzenia.
• Produkt jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację lub zabrudzenia przewodzące.
• Stopień ochrony urządzenia wynosi IP20. Produkt należy montować wyłącznie w warunkach zapewniających ochronę odpowiednią do miejsca użytkowania.
• Klasa ochronności urządzenia: III. Nie wolno podłączać urządzenia do obwodów innych niż przewidziane w dokumentacji producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Nie stosować urządzenia poza dopuszczalnym zakresem temperatur.
• Urządzenie należy montować na standardowej puszce podtynkowej, z płytą montażową ustawioną we właściwej pozycji.
• Jednostkę MeTa² KNX wraz z zaciskiem magistralnym i zaciskiem wejścia zewnętrznego należy prawidłowo osadzić na płycie montażowej.
• Do zamocowania urządzenia do płyty montażowej należy użyć czterech czarnych śrub M2. Nie stosować nadmiernego momentu dokręcania, ponieważ może to uszkodzić urządzenie lub elementy montażowe.
• Po zakończeniu montażu należy usunąć folie ochronne z ekranów.
• Wersja Standard posiada dwa elektronicznie opisywane mechaniczne przyciski kołyskowe i może obsługiwać maksymalnie 40 funkcji przełączania. Funkcje przycisków należy skonfigurować w ETS zgodnie z wymaganiami instalacji.
• Nieprawidłowa konfiguracja funkcji KNX, stron obsługi, przycisków, alarmów lub kanałów może spowodować niezamierzone sterowanie oświetleniem, roletami, ogrzewaniem, chłodzeniem, wentylacją lub innymi elementami instalacji.
• Urządzenie może sterować funkcjami przełączania, ściemniania, światła RGB i Tunable White, żaluzji, rolet, scen, wartości, funkcji logicznych oraz regulatora temperatury. Przed oddaniem instalacji do użytkowania należy sprawdzić poprawność wszystkich przypisanych funkcji.
• Urządzenie zawiera wbudowane czujniki temperatury, wilgotności i natężenia oświetlenia. Wyniki pomiarów należy wykorzystywać zgodnie z przeznaczeniem i konfiguracją instalacji.
• Urządzenie posiada radarowy czujnik ruchu o zasięgu do 3 m, z możliwością detekcji w 3 strefach. Funkcję detekcji ruchu należy skonfigurować tak, aby nie powodowała niezamierzonych działań instalacji.
• Czujnik radarowy może zostać całkowicie wyłączony w konfiguracji. Ustawienia czujnika należy dobrać do warunków pomieszczenia i wymagań użytkownika.
• Urządzenie posiada funkcje alarmów akustycznych i wizualnych. Alarmy należy skonfigurować tak, aby ich potwierdzanie i wyświetlanie nie powodowało pominięcia istotnych informacji o stanie instalacji.
• Podczas sygnalizacji akustycznej jasność ekranu może być zmniejszana w celu ograniczenia poboru mocy urządzenia.
• Urządzenie posiada tryb czyszczenia. Po jego aktywacji obsługa przycisków jest całkowicie zablokowana, natomiast ocena wejść pozostaje aktywna. Przed czyszczeniem należy włączyć tryb czyszczenia, jeżeli został skonfigurowany.
• Nie czyścić urządzenia środkami mogącymi uszkodzić front, ekrany, obudowę lub elementy mechaniczne. Nie dopuszczać do przedostania się cieczy do urządzenia.
• Wyświetlacze TFT IPS posiadają funkcję ochrony przed wypalaniem. W przypadku pracy z ciągłym podświetleniem może występować krótkie migotanie ekranów związane z działaniem tej ochrony.
• Nie naciskać przycisków kołyskowych nadmierną siłą i nie używać ostrych narzędzi do obsługi frontu urządzenia. Uszkodzenie elementów obsługowych może spowodować nieprawidłową pracę instalacji.
• Tryb programowania może być aktywowany przyciskiem z tyłu urządzenia; do jego obsługi wymagany jest mały wkrętak. Czynności programowania wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Przycisk programowania może służyć do przywrócenia ustawień fabrycznych po przytrzymaniu przez 10 sekund. Reset fabryczny usuwa konfigurację urządzenia i może zmienić działanie instalacji KNX.
• W stanie dostawy, po wyładowaniu urządzenia przez ETS lub po resecie fabrycznym urządzenie może pracować w trybie demonstracyjnym. W trybie demonstracyjnym działania są wykonywane wyłącznie symulacyjnie i nie wyzwalają telegramów ani akcji na magistrali.
• Front urządzenia wykonany jest z litego anodowanego aluminium w wariancie ALU, a tylny panel z tworzywa sztucznego. Chronić obudowę przed uszkodzeniami mechanicznymi.
• Wymiary wersji Standard wynoszą 90 × 90 × 14,6 mm. Przed montażem należy sprawdzić zgodność miejsca instalacji z wymaganiami montażowymi producenta.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika lub nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowej konfiguracji, awarii urządzenia lub urządzeń współpracujących.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, podłączenia magistrali KNX, podłączenia wejść zewnętrznych, konfiguracji ETS, działania przycisków, wyświetlaczy, czujników, alarmów oraz sterowanych funkcji instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.

Pliki do pobrania:
Enertex 1177-02-gl Instrukcja obsługi
