Enertex® MeTa® KNX Premium GOLD – Panel KNX

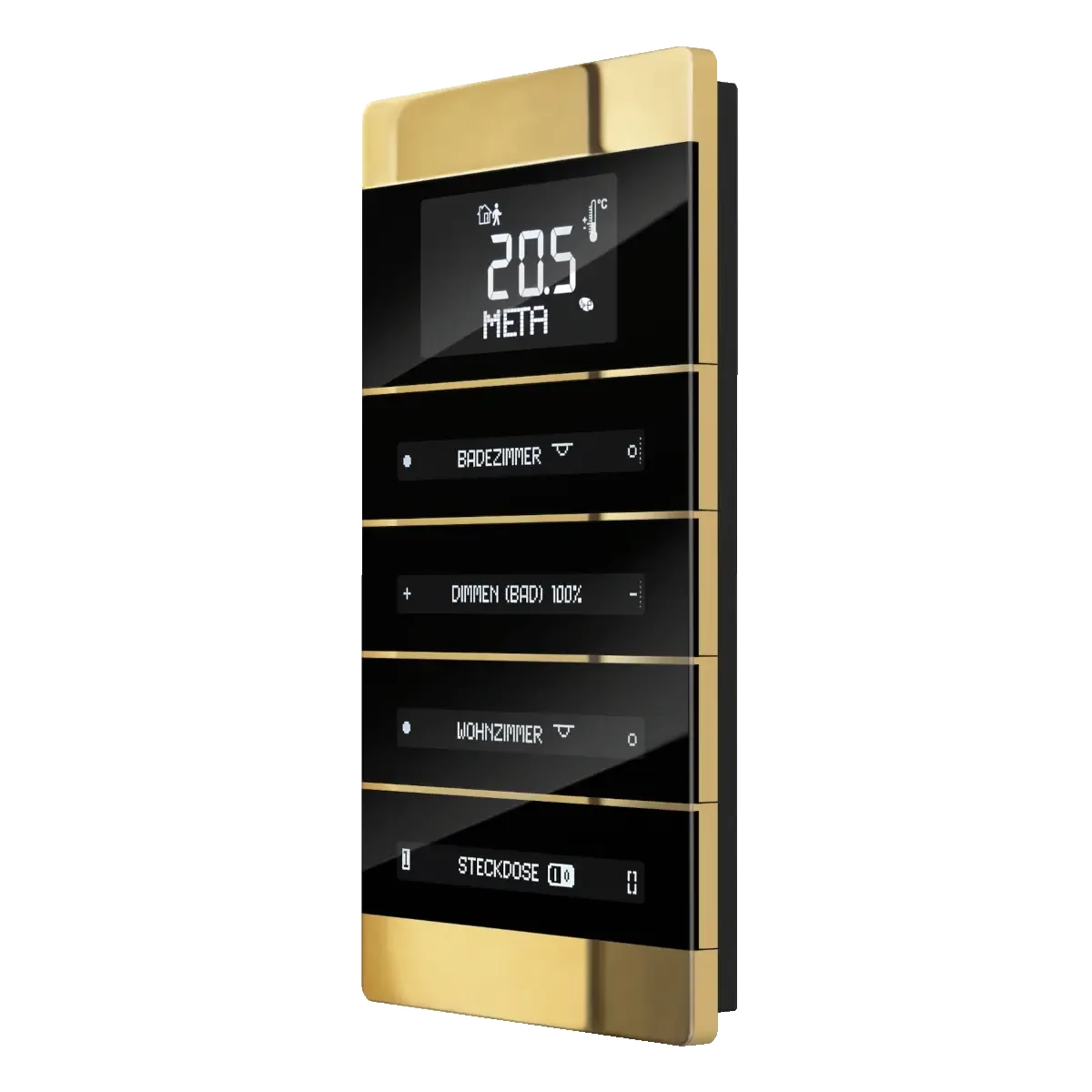

Enertex® MeTa® KNX Premium GOLD to elegancki kontroler pokojowy KNX w formie czujnika przyciskowego z mechanicznymi klawiszami kołyskowymi oraz elektronicznymi polami opisowymi. Wersja GOLD wyróżnia się złotym wykończeniem oraz wysokiej jakości obudową z anodowanego aluminium. Urządzenie jest przystosowane do montażu w standardowej puszce podtynkowej, posiada zintegrowaną jednostkę sprzęgającą magistralę i może być zasilane bezpośrednio z magistrali KNX (bez dodatkowego zasilacza).

Najważniejsze cechy

• Producent: Enertex®
• Model: MeTa® KNX Premium
• Wersja / kolor: GOLD (złoty)
• Typ urządzenia: kontroler pokojowy KNX / czujnik przyciskowy
• Obudowa: wysokiej jakości anodowane aluminium
• Montaż: pasuje do każdej standardowej puszki podtynkowej
• Jednostka sprzęgająca magistralę: wbudowana (bus coupling unit)
• Zasilanie: przez KNX bus (brak potrzeby dodatkowego zasilania)

Elementy sterujące i interfejs użytkownika

• 4 mechaniczne klawisze kołyskowe z elektronicznym opisem
• Maks. 32 funkcje przełączania (dla zestawu klawiszy)
• Dodatkowy duży wyświetlacz LCD
• Przełącznik menu

Czujniki i wejścia

• Wbudowany czujnik światła RGBW
• Wbudowany czujnik temperatury i wilgotności
• Wejście binarne (np. do zastosowania z konwencjonalnymi przełącznikami)

Zastosowanie

• Sterowanie pomieszczeniem w instalacjach KNX z obsługą funkcji przyciskowych i wskazań na LCD
• Kontroler pokojowy dla ogrzewania i chłodzenia

Dane techniczne

• Wymiary: 90 x 161 x 14,6 mm

Podsumowanie

Enertex® MeTa® KNX Premium GOLD łączy solidną, anodowaną aluminiową obudowę w złotym kolorze z rozbudowaną obsługą pomieszczenia: 4 klawisze kołyskowe z elektronicznym opisem (do 32 funkcji przełączania), duży wyświetlacz LCD, czujniki RGBW, temperatury i wilgotności, a także wejście binarne. Dzięki zasilaniu z magistrali KNX oraz dopasowaniu do standardowej puszki podtynkowej jest to dopracowane rozwiązanie do sterowania i nadzoru funkcji w pomieszczeniu, w tym ogrzewania i chłodzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest panelem / regulatorem pomieszczeniowym Enertex® MeTa® KNX Premium przeznaczonym do pracy w instalacjach KNX / EIB. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowanego elektryka. Przy podłączaniu interfejsów KNX / EIB wymagana jest specjalistyczna wiedza z zakresu KNX.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Instrukcja jest częścią produktu i powinna zostać przekazana użytkownikowi końcowemu.
• Urządzenie jest zasilane z magistrali KNX napięciem 21–32 V DC SELV. Nie jest wymagane dodatkowe zasilanie pomocnicze. Nie podłączać urządzenia do napięć ani źródeł zasilania nieprzewidzianych przez producenta.
• Pobór prądu wersji Premium przy ustawieniach domyślnych wynosi typowo 10–33 mA przy 30 V, zależnie od jasności otoczenia. Podczas projektowania instalacji KNX należy uwzględnić obciążenie magistrali przez urządzenie.
• Przed rozpoczęciem montażu, demontażu lub podłączania przewodów należy odłączyć zasilanie magistrali KNX oraz upewnić się, że instalacja jest w stanie bezpiecznym.
• Podłączenie urządzenia należy wykonać przez złącze magistralne typu 5.1, zgodnie z dokumentacją producenta i zasadami instalacji KNX.
• Produkt posiada zewnętrzny styk / wejście binarne zasilane przez MeTa napięciem DC ≤ 21,5 V. Do wejścia należy podłączać wyłącznie odpowiedni, bezpotencjałowy styk instalacyjny.
• Nieprawidłowe podłączenie wejścia zewnętrznego może powodować błędne telegramy KNX, nieprawidłowe działanie funkcji sterujących albo uszkodzenie urządzenia.
• Produkt jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację lub zabrudzenia przewodzące.
• Stopień ochrony urządzenia wynosi IP20. Produkt należy montować wyłącznie w warunkach zapewniających ochronę odpowiednią do miejsca użytkowania.
• Klasa ochronności urządzenia: III. Nie wolno podłączać urządzenia do obwodów innych niż przewidziane w dokumentacji producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Nie stosować urządzenia poza dopuszczalnym zakresem temperatur.
• Wersja Premium posiada wbudowany czujnik temperatury, czujnik wilgotności, czujnik światła RGBW, duży wyświetlacz LCD, cztery elektronicznie opisywane mechaniczne przyciski kołyskowe oraz przycisk menu.
• Wersja Premium umożliwia obsługę maksymalnie 32 funkcji przełączania. Funkcje przycisków i poziomów obsługi należy skonfigurować w ETS zgodnie z wymaganiami instalacji.
• Nieprawidłowa konfiguracja funkcji KNX, przycisków, menu, regulatora temperatury lub obiektów komunikacyjnych może spowodować niezamierzone sterowanie oświetleniem, roletami, ogrzewaniem, chłodzeniem lub innymi elementami instalacji.
• Urządzenie może być używane jako regulator pomieszczeniowy dla ogrzewania i chłodzenia. Przed oddaniem instalacji do użytkowania należy sprawdzić poprawność nastaw, trybów pracy, wartości zadanych oraz reakcji sterowanych urządzeń.
• Wbudowany czujnik temperatury służy jako wejście dla regulatora pomieszczeniowego w trybie ogrzewania i chłodzenia. Temperatura regulatora może być również wyprowadzana z czujnika zewnętrznego albo z wartości czujnika wbudowanego i zewnętrznego.
• Wbudowany czujnik wilgotności umożliwia pomiar wilgotności względnej. Wyniki pomiarów należy wykorzystywać zgodnie z przeznaczeniem i konfiguracją instalacji.
• Wbudowany pomiar światła działa w zakresie czerwonym, zielonym, niebieskim i białym. Funkcje automatycznej regulacji jasności wyświetlacza i podświetlenia należy skonfigurować tak, aby nie powodowały niezamierzonego działania instalacji.
• W wersji Premium jasność wyświetlacza LCD oraz wyświetlaczy przycisków kołyskowych może być ustawiana w zakresie 0–100% lub regulowana automatycznie przez czujnik światła.
• Urządzenie posiada wyświetlacz LCD do prezentacji wartości liczbowych, czasu, symboli i komunikatów tekstowych. Komunikaty i oznaczenia należy konfigurować tak, aby były jednoznaczne dla użytkownika.
• Teksty na wyświetlaczach mogą być ograniczone długością znaków i mogą być przewijane. Nieprawidłowe lub nieczytelne opisy funkcji mogą prowadzić do błędnej obsługi instalacji.
• Urządzenie obsługuje różne zestawy znaków, w tym Polish ISO 8859-2. Przy konfiguracji napisów należy dobrać właściwą stronę kodową, aby uniknąć błędów wyświetlania.
• Przyciski kołyskowe posiadają mechaniczne punkty nacisku i mogą być konfigurowane jako pojedyncze przyciski albo przyciski kołyskowe. Funkcje należy przypisywać tak, aby ograniczyć ryzyko błędnej obsługi.
• Nie naciskać przycisków kołyskowych nadmierną siłą i nie używać ostrych narzędzi do obsługi frontu urządzenia. Uszkodzenie elementów obsługowych może spowodować nieprawidłową pracę instalacji.
• Panel posiada menu użytkownika oraz menu systemowe, m.in. dla wartości bazowej, ogrzewania, chłodzenia i LCD. Dostęp do konfiguracji powinien być ograniczony do osób znających działanie instalacji.
• Tryb programowania należy uruchamiać zgodnie z dokumentacją producenta. Czynności programowania i parametryzacji wykonywać wyłącznie przez osoby posiadające odpowiednią wiedzę z zakresu ETS i KNX.
• Front urządzenia w wariancie ALU wykonany jest z aluminium. Chronić obudowę, wyświetlacze i elementy mechaniczne przed uszkodzeniami mechanicznymi.
• Wymiary wersji Premium wynoszą 90 × 161 × 14,6 mm. Przed montażem należy sprawdzić zgodność miejsca instalacji z wymaganiami montażowymi producenta.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika lub nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowej konfiguracji, awarii urządzenia lub urządzeń współpracujących.
• Nie czyścić urządzenia środkami mogącymi uszkodzić front, wyświetlacze, obudowę lub elementy mechaniczne. Nie dopuszczać do przedostania się cieczy do urządzenia.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, podłączenia magistrali KNX, podłączenia wejścia zewnętrznego, konfiguracji ETS, działania przycisków, wyświetlaczy, czujników, regulatora oraz sterowanych funkcji instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.

Pliki do pobrania:
Enertex 1157-01-gl Instrukcja obsługi
