Enertex® MeTa® KNX Standard BLACK – Panel KNX

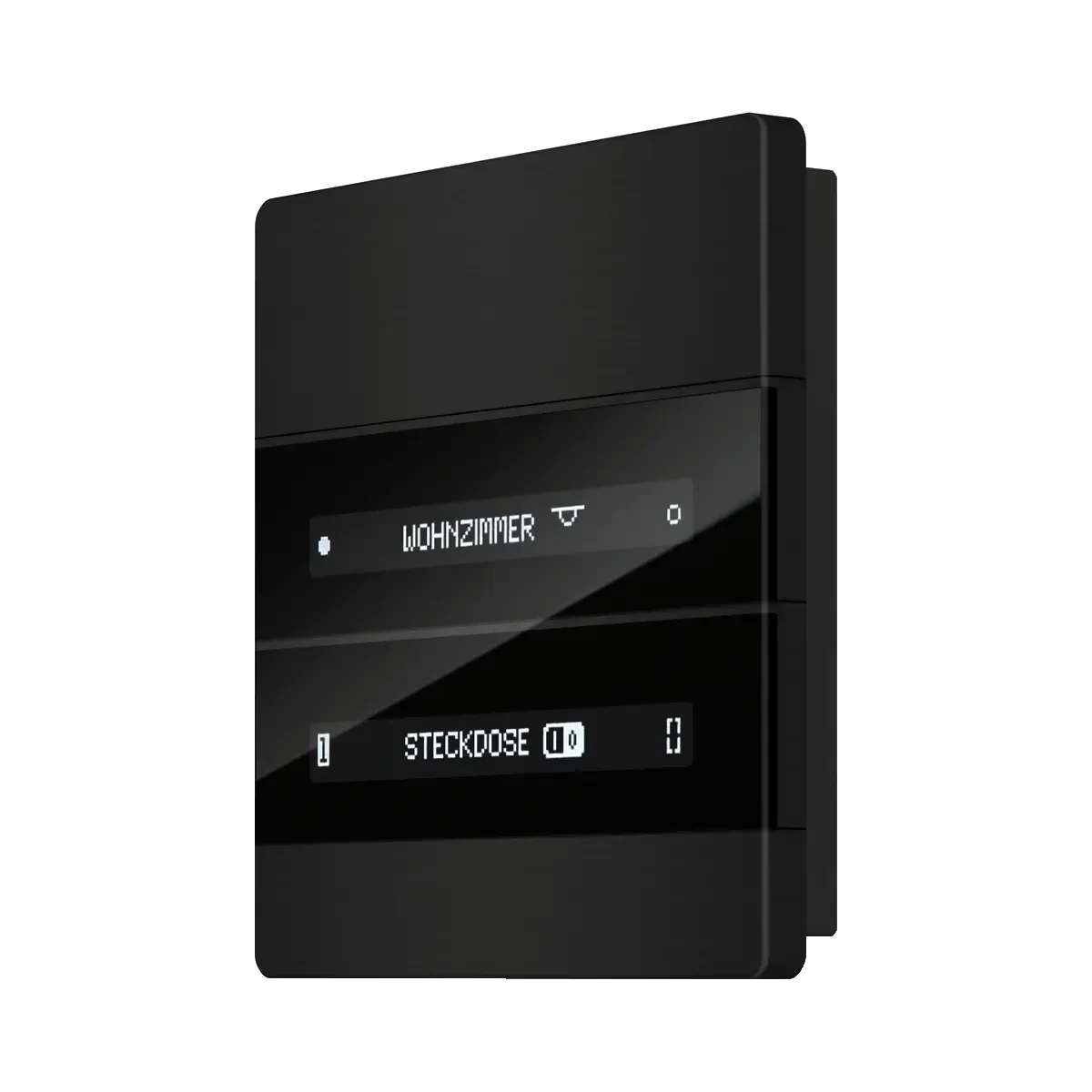

Enertex® MeTa® KNX Standard BLACK to elegancki, ścienny kontroler pokojowy KNX w formie przycisku (push-button sensor) z dwoma mechanicznymi klawiszami kołyskowymi oraz elektronicznymi polami opisowymi. Wersja BLACK wyróżnia się czarnym wykończeniem i wysokiej jakości anodowaną obudową aluminiową. Urządzenie posiada zintegrowaną jednostkę sprzęgającą magistralę i może być zasilane bezpośrednio z KNX (bez dodatkowego zasilacza).

Najważniejsze cechy

• Producent: Enertex
• Model: MeTa® KNX Standard
• Wersja / kolor: BLACK (czarny)
• Typ urządzenia: kontroler pokojowy KNX / przycisk ścienny (push-button sensor)
• Obudowa: wysokiej jakości anodowane aluminium
• Montaż: pasuje do standardowej puszki podtynkowej
• Zasilanie: z magistrali KNX (bez dodatkowego zasilania)
• Jednostka sprzęgająca: wbudowana (bus coupling unit)
• Przyciski: 2 mechaniczne kołyski z elektronicznymi polami opisowymi
• Funkcje łączeniowe: maks. 16 funkcji przełączania
• Czujniki wbudowane: RGBW (czujnik światła), temperatura, wilgotność
• Przełącznik menu: tak
• Wejście binarne: np. do zastosowania z konwencjonalnymi łącznikami

Zastosowanie

Enertex® MeTa® KNX Standard BLACK przeznaczony jest do obsługi funkcji pomieszczeniowych w instalacjach KNX. Dzięki wbudowanym czujnikom oraz możliwości realizacji wielu funkcji przełączania urządzenie sprawdzi się jako punkt sterowania w pomieszczeniach mieszkalnych i biurowych, w tym jako kontroler pokojowy do ogrzewania i chłodzenia.

Funkcje i elementy urządzenia

• Dwa przyciski kołyskowe z elektronicznym opisem – czytelne przypisanie funkcji bez klasycznych, papierowych etykiet.
• Wbudowany czujnik światła RGBW – do zastosowań zależnych od warunków oświetlenia.
• Wbudowany czujnik temperatury i wilgotności – wsparcie funkcji komfortu w pomieszczeniu.
• Wejście binarne – umożliwia podłączenie np. konwencjonalnego łącznika.
• Zasilanie z KNX – brak konieczności stosowania dodatkowego zasilacza.

Dane techniczne

• Kolor: czarny (BLACK)
• Wymiary: 90 × 90 × 14,6 mm
• Obudowa: anodowane aluminium
• Zasilanie: magistrala KNX
• Czujniki: RGBW (światło), temperatura, wilgotność
• Przyciski: 2 mechaniczne kołyski, elektroniczne pola opisowe
• Maks. liczba funkcji przełączania: 16
• Wejście binarne: tak

Montaż

• Montaż podtynkowy: urządzenie pasuje do standardowych puszek podtynkowych.
• Konstrukcja z BCU: wbudowana jednostka sprzęgająca magistralę upraszcza integrację z KNX.

Podsumowanie

Enertex® MeTa® KNX Standard BLACK to nowoczesny, estetyczny kontroler pokojowy KNX z anodowaną, aluminiową obudową w kolorze czarnym, wyposażony w 2 mechaniczne klawisze z elektronicznym opisem (do 16 funkcji), czujnik światła RGBW oraz czujniki temperatury i wilgotności. Zasilanie bezpośrednio z magistrali KNX i dopasowanie do standardowej puszki podtynkowej sprawiają, że jest to praktyczne rozwiązanie do sterowania funkcjami pomieszczeń, w tym ogrzewaniem i chłodzeniem.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest panelem / regulatorem pomieszczeniowym Enertex® MeTa® KNX Standard przeznaczonym do pracy w instalacjach KNX / EIB. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowanego elektryka. Przy podłączaniu interfejsów KNX / EIB wymagana jest specjalistyczna wiedza z zakresu KNX.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Instrukcja jest częścią produktu i powinna zostać przekazana użytkownikowi końcowemu.
• Urządzenie jest zasilane z magistrali KNX napięciem 21–32 V DC SELV. Nie jest wymagane dodatkowe zasilanie pomocnicze. Nie podłączać urządzenia do napięć ani źródeł zasilania nieprzewidzianych przez producenta.
• Pobór prądu wersji Standard przy ustawieniach domyślnych wynosi typowo 7–16 mA przy 30 V, zależnie od jasności otoczenia. Podczas projektowania instalacji KNX należy uwzględnić obciążenie magistrali przez urządzenie.
• Przed rozpoczęciem montażu, demontażu lub podłączania przewodów należy odłączyć zasilanie magistrali KNX oraz upewnić się, że instalacja jest w stanie bezpiecznym.
• Podłączenie urządzenia należy wykonać przez złącze magistralne typu 5.1, zgodnie z dokumentacją producenta i zasadami instalacji KNX.
• Produkt posiada zewnętrzny styk / wejście binarne zasilane przez MeTa napięciem DC ≤ 21,5 V. Do wejścia należy podłączać wyłącznie odpowiedni, bezpotencjałowy styk instalacyjny.
• Nieprawidłowe podłączenie wejścia zewnętrznego może powodować błędne telegramy KNX, nieprawidłowe działanie funkcji sterujących albo uszkodzenie urządzenia.
• Produkt jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację lub zabrudzenia przewodzące.
• Stopień ochrony urządzenia wynosi IP20. Produkt należy montować wyłącznie w warunkach zapewniających ochronę odpowiednią do miejsca użytkowania.
• Klasa ochronności urządzenia: III. Nie wolno podłączać urządzenia do obwodów innych niż przewidziane w dokumentacji producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Nie stosować urządzenia poza dopuszczalnym zakresem temperatur.
• Wersja Standard posiada wbudowany czujnik temperatury, czujnik wilgotności, czujnik światła RGBW, dwa elektronicznie opisywane mechaniczne przyciski kołyskowe oraz przycisk menu.
• Wersja Standard umożliwia obsługę maksymalnie 16 funkcji przełączania. Funkcje przycisków i poziomów obsługi należy skonfigurować w ETS zgodnie z wymaganiami instalacji.
• Nieprawidłowa konfiguracja funkcji KNX, przycisków, menu, regulatora temperatury lub obiektów komunikacyjnych może spowodować niezamierzone sterowanie oświetleniem, roletami, ogrzewaniem, chłodzeniem lub innymi elementami instalacji.
• Urządzenie może być używane jako regulator pomieszczeniowy dla ogrzewania i chłodzenia. Przed oddaniem instalacji do użytkowania należy sprawdzić poprawność nastaw, trybów pracy, wartości zadanych oraz reakcji sterowanych urządzeń.
• Wbudowany czujnik temperatury służy jako wejście dla regulatora pomieszczeniowego w trybie ogrzewania i chłodzenia. Temperatura regulatora może być również wyprowadzana z czujnika zewnętrznego albo z wartości czujnika wbudowanego i zewnętrznego.
• Wbudowany czujnik wilgotności umożliwia pomiar wilgotności względnej. Wyniki pomiarów należy wykorzystywać zgodnie z przeznaczeniem i konfiguracją instalacji.
• Wbudowany pomiar światła działa w zakresie czerwonym, zielonym, niebieskim i białym. Funkcje automatycznej regulacji jasności wyświetlaczy przycisków należy skonfigurować tak, aby nie powodowały niezamierzonego działania instalacji.
• Jasność wyświetlaczy przycisków kołyskowych może być ustawiana w zakresie 0–100% lub regulowana automatycznie przez czujnik światła.
• Teksty na wyświetlaczach mogą być ograniczone długością znaków i mogą być przewijane. Nieprawidłowe lub nieczytelne opisy funkcji mogą prowadzić do błędnej obsługi instalacji.
• Urządzenie obsługuje różne zestawy znaków, w tym Polish ISO 8859-2. Przy konfiguracji napisów należy dobrać właściwą stronę kodową, aby uniknąć błędów wyświetlania.
• Przyciski kołyskowe posiadają mechaniczne punkty nacisku i mogą być konfigurowane jako pojedyncze przyciski albo przyciski kołyskowe. Funkcje należy przypisywać tak, aby ograniczyć ryzyko błędnej obsługi.
• Nie naciskać przycisków kołyskowych nadmierną siłą i nie używać ostrych narzędzi do obsługi frontu urządzenia. Uszkodzenie elementów obsługowych może spowodować nieprawidłową pracę instalacji.
• Panel posiada menu użytkownika oraz menu systemowe, m.in. dla wartości bazowej, ogrzewania, chłodzenia i LCD. Dostęp do konfiguracji powinien być ograniczony do osób znających działanie instalacji.
• Tryb programowania należy uruchamiać zgodnie z dokumentacją producenta. Czynności programowania i parametryzacji wykonywać wyłącznie przez osoby posiadające odpowiednią wiedzę z zakresu ETS i KNX.
• Do uruchomienia trybu programowania stosuje się dostarczony magnes, przykładany z prawej strony przycisku menu do momentu zaświecenia czerwonej diody programowania. Czynność wykonywać ostrożnie, zgodnie z dokumentacją producenta.
• Urządzenie należy montować w standardowej puszce podtynkowej / puszce do ścian pustych, z wykorzystaniem zintegrowanego sprzęgacza magistralnego w puszce instalacyjnej.
• Wymiary wersji Standard wynoszą 90 × 90 × 14,6 mm. Przed montażem należy sprawdzić zgodność miejsca instalacji z wymaganiami montażowymi producenta.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika lub nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowej konfiguracji, awarii urządzenia lub urządzeń współpracujących.
• Nie czyścić urządzenia środkami mogącymi uszkodzić front, wyświetlacze, obudowę lub elementy mechaniczne. Nie dopuszczać do przedostania się cieczy do urządzenia.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, podłączenia magistrali KNX, podłączenia wejścia zewnętrznego, konfiguracji ETS, działania przycisków, wyświetlaczy, czujników, regulatora oraz sterowanych funkcji instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
