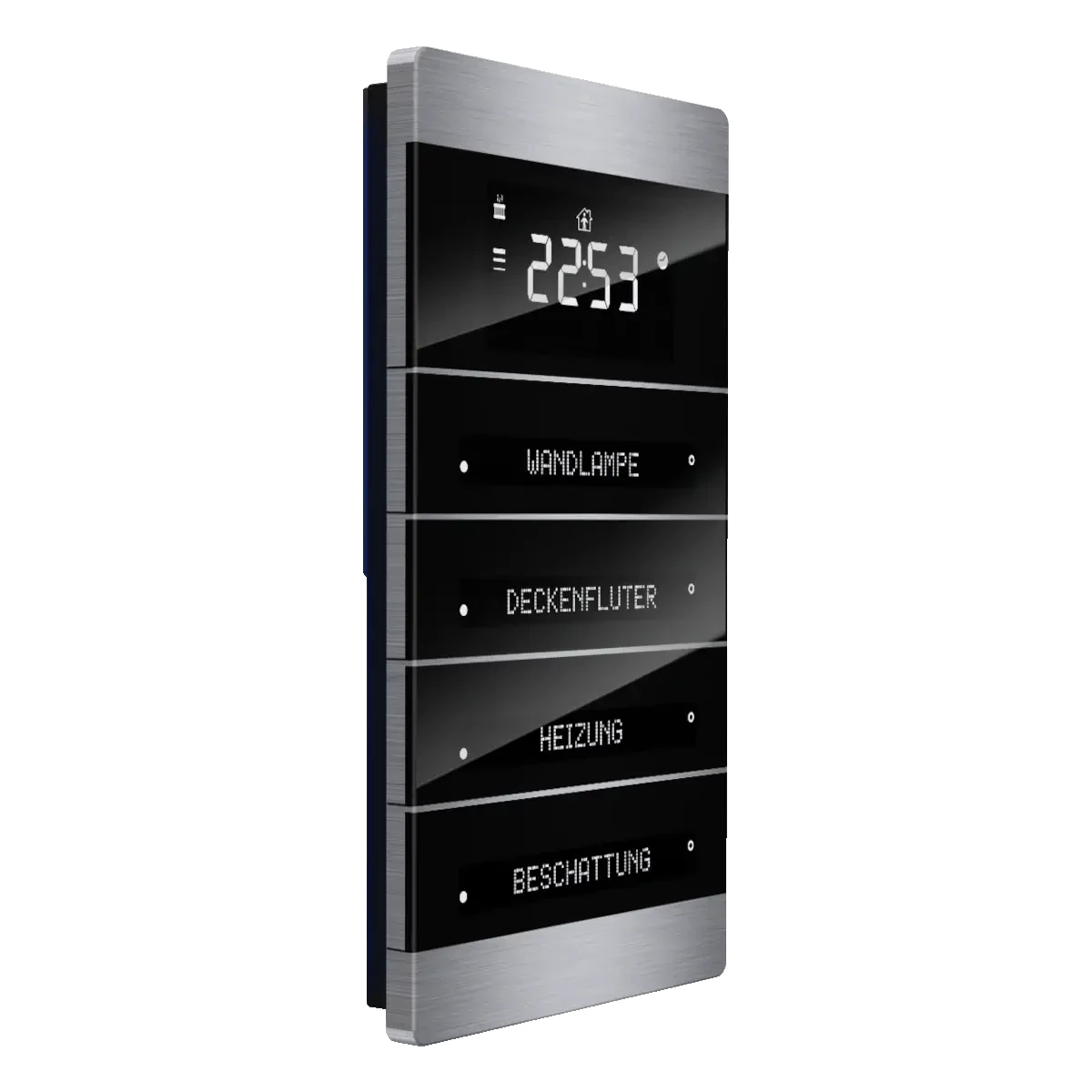

Enertex® MeTa® KNX Premium ALU – Panel KNX

Enertex® MeTa® KNX Premium ALU to elegancki kontroler pokojowy KNX w formie czujnika przyciskowego z mechanicznymi klawiszami kołyskowymi oraz elektronicznymi polami opisowymi. Wersja ALU wyróżnia się anodowaną, aluminiową obudową w kolorze aluminiowym i została zaprojektowana do montażu w standardowej puszce podtynkowej. Urządzenie posiada zintegrowany moduł sprzęgający magistralę i może być zasilane bezpośrednio z magistrali KNX (bez dodatkowego zasilacza).

Najważniejsze cechy

• Producent: Enertex
• Model: MeTa® KNX Premium ALU
• Typ: kontroler pokojowy / czujnik przyciskowy KNX z klawiszami kołyskowymi
• Obudowa: wysokiej jakości anodowane aluminium
• Kolor: aluminiowy
• Montaż: pasuje do każdej standardowej puszki podtynkowej
• Zasilanie: przez magistralę KNX (brak potrzeby dodatkowego zasilania)
• Wbudowana jednostka sprzęgająca magistralę (bus coupling unit)
• Czujnik światła: wbudowany czujnik światła RGBW
• Wyświetlacz: dodatkowy, duży wyświetlacz LCD
• Czujniki środowiskowe: wbudowany czujnik temperatury i wilgotności
• Sterowanie: kontroler pokojowy do ogrzewania i chłodzenia
• Wejście binarne: np. do zastosowania z konwencjonalnymi przełącznikami
• Przycisk menu: wbudowany przełącznik menu
• Przyciski: 4 mechaniczne klawisze kołyskowe z elektronicznym etykietowaniem
• Funkcje przełączania: maks. 32 funkcje przełączania

Zastosowanie

MeTa® KNX Premium ALU jest przeznaczony do obsługi i sterowania funkcjami w pomieszczeniu w instalacjach KNX. Dzięki wbudowanym czujnikom temperatury i wilgotności może pełnić rolę kontrolera pokojowego dla scenariuszy związanych z ogrzewaniem i chłodzeniem, a czujnik światła RGBW wspiera funkcje zależne od warunków oświetleniowych.

Elementy sterujące i funkcjonalność

• 4 klawisze kołyskowe (mechaniczne) z elektronicznymi polami opisowymi, co ułatwia czytelne przypisanie funkcji.
• Do 32 funkcji przełączania dostępnych z poziomu przycisków.
• Duży wyświetlacz LCD zapewniający dodatkową prezentację informacji.
• Przełącznik menu do obsługi funkcji urządzenia.
• Wejście binarne – np. do współpracy z tradycyjnymi łącznikami.

Podłączenie i montaż

• Montaż: urządzenie pasuje do standardowych puszek podtynkowych.
• Zasilanie: poprzez magistralę KNX – bez dodatkowego źródła zasilania.
• Komunikacja: zintegrowana jednostka sprzęgająca magistralę (bus coupling unit).

Dane techniczne

• Wymiary: 90 × 161 × 14,6 mm
• Obudowa: anodowane aluminium
• Kolor: aluminiowy
• Czujniki: RGBW (światło), temperatura, wilgotność
• Elementy obsługi: 4 elektronicznie opisane klawisze kołyskowe, przełącznik menu
• Maks. liczba funkcji przełączania: 32

Podsumowanie

Enertex® MeTa® KNX Premium ALU łączy solidną, aluminiową obudowę z rozbudowaną funkcjonalnością KNX: 4 klawisze kołyskowe z elektronicznym opisem (do 32 funkcji), duży wyświetlacz LCD, czujniki RGBW, temperatury i wilgotności oraz możliwość pracy jako kontroler pokojowy ogrzewania i chłodzenia. Dzięki zasilaniu z magistrali KNX i dopasowaniu do standardowej puszki podtynkowej urządzenie sprawdzi się w nowoczesnych instalacjach sterowania pomieszczeniami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest panelem / regulatorem pomieszczeniowym Enertex® MeTa® KNX Premium przeznaczonym do pracy w instalacjach KNX / EIB. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowanego elektryka. Przy podłączaniu interfejsów KNX / EIB wymagana jest specjalistyczna wiedza z zakresu KNX.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Instrukcja jest częścią produktu i powinna zostać przekazana użytkownikowi końcowemu.
• Urządzenie jest zasilane z magistrali KNX napięciem 21–32 V DC SELV. Nie jest wymagane dodatkowe zasilanie pomocnicze. Nie podłączać urządzenia do napięć ani źródeł zasilania nieprzewidzianych przez producenta.
• Pobór prądu wersji Premium przy ustawieniach domyślnych wynosi typowo 10–33 mA przy 30 V, zależnie od jasności otoczenia. Podczas projektowania instalacji KNX należy uwzględnić obciążenie magistrali przez urządzenie.
• Przed rozpoczęciem montażu, demontażu lub podłączania przewodów należy odłączyć zasilanie magistrali KNX oraz upewnić się, że instalacja jest w stanie bezpiecznym.
• Podłączenie urządzenia należy wykonać przez złącze magistralne typu 5.1, zgodnie z dokumentacją producenta i zasadami instalacji KNX.
• Produkt posiada zewnętrzny styk / wejście binarne zasilane przez MeTa napięciem DC ≤ 21,5 V. Do wejścia należy podłączać wyłącznie odpowiedni, bezpotencjałowy styk instalacyjny.
• Nieprawidłowe podłączenie wejścia zewnętrznego może powodować błędne telegramy KNX, nieprawidłowe działanie funkcji sterujących albo uszkodzenie urządzenia.
• Produkt jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację lub zabrudzenia przewodzące.
• Stopień ochrony urządzenia wynosi IP20. Produkt należy montować wyłącznie w warunkach zapewniających ochronę odpowiednią do miejsca użytkowania.
• Klasa ochronności urządzenia: III. Nie wolno podłączać urządzenia do obwodów innych niż przewidziane w dokumentacji producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Nie stosować urządzenia poza dopuszczalnym zakresem temperatur.
• Wersja Premium posiada wbudowany czujnik temperatury, czujnik wilgotności, czujnik światła RGBW, duży wyświetlacz LCD, cztery elektronicznie opisywane mechaniczne przyciski kołyskowe oraz przycisk menu.
• Wersja Premium umożliwia obsługę maksymalnie 32 funkcji przełączania. Funkcje przycisków i poziomów obsługi należy skonfigurować w ETS zgodnie z wymaganiami instalacji.
• Nieprawidłowa konfiguracja funkcji KNX, przycisków, menu, regulatora temperatury lub obiektów komunikacyjnych może spowodować niezamierzone sterowanie oświetleniem, roletami, ogrzewaniem, chłodzeniem lub innymi elementami instalacji.
• Urządzenie może być używane jako regulator pomieszczeniowy dla ogrzewania i chłodzenia. Przed oddaniem instalacji do użytkowania należy sprawdzić poprawność nastaw, trybów pracy, wartości zadanych oraz reakcji sterowanych urządzeń.
• Wbudowany czujnik temperatury służy jako wejście dla regulatora pomieszczeniowego w trybie ogrzewania i chłodzenia. Temperatura regulatora może być również wyprowadzana z czujnika zewnętrznego albo z wartości czujnika wbudowanego i zewnętrznego.
• Wbudowany czujnik wilgotności umożliwia pomiar wilgotności względnej. Wyniki pomiarów należy wykorzystywać zgodnie z przeznaczeniem i konfiguracją instalacji.
• Wbudowany pomiar światła działa w zakresie czerwonym, zielonym, niebieskim i białym. Funkcje automatycznej regulacji jasności wyświetlacza i podświetlenia należy skonfigurować tak, aby nie powodowały niezamierzonego działania instalacji.
• W wersji Premium jasność wyświetlacza LCD oraz wyświetlaczy przycisków kołyskowych może być ustawiana w zakresie 0–100% lub regulowana automatycznie przez czujnik światła.
• Urządzenie posiada wyświetlacz LCD do prezentacji wartości liczbowych, czasu, symboli i komunikatów tekstowych. Komunikaty i oznaczenia należy konfigurować tak, aby były jednoznaczne dla użytkownika.
• Teksty na wyświetlaczach mogą być ograniczone długością znaków i mogą być przewijane. Nieprawidłowe lub nieczytelne opisy funkcji mogą prowadzić do błędnej obsługi instalacji.
• Urządzenie obsługuje różne zestawy znaków, w tym Polish ISO 8859-2. Przy konfiguracji napisów należy dobrać właściwą stronę kodową, aby uniknąć błędów wyświetlania.
• Przyciski kołyskowe posiadają mechaniczne punkty nacisku i mogą być konfigurowane jako pojedyncze przyciski albo przyciski kołyskowe. Funkcje należy przypisywać tak, aby ograniczyć ryzyko błędnej obsługi.
• Nie naciskać przycisków kołyskowych nadmierną siłą i nie używać ostrych narzędzi do obsługi frontu urządzenia. Uszkodzenie elementów obsługowych może spowodować nieprawidłową pracę instalacji.
• Panel posiada menu użytkownika oraz menu systemowe, m.in. dla wartości bazowej, ogrzewania, chłodzenia i LCD. Dostęp do konfiguracji powinien być ograniczony do osób znających działanie instalacji.
• Tryb programowania należy uruchamiać zgodnie z dokumentacją producenta. Czynności programowania i parametryzacji wykonywać wyłącznie przez osoby posiadające odpowiednią wiedzę z zakresu ETS i KNX.
• Front urządzenia w wariancie ALU wykonany jest z aluminium. Chronić obudowę, wyświetlacze i elementy mechaniczne przed uszkodzeniami mechanicznymi.
• Wymiary wersji Premium wynoszą 90 × 161 × 14,6 mm. Przed montażem należy sprawdzić zgodność miejsca instalacji z wymaganiami montażowymi producenta.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika lub nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowej konfiguracji, awarii urządzenia lub urządzeń współpracujących.
• Nie czyścić urządzenia środkami mogącymi uszkodzić front, wyświetlacze, obudowę lub elementy mechaniczne. Nie dopuszczać do przedostania się cieczy do urządzenia.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, podłączenia magistrali KNX, podłączenia wejścia zewnętrznego, konfiguracji ETS, działania przycisków, wyświetlaczy, czujników, regulatora oraz sterowanych funkcji instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.

Pliki do pobrania:
Enertex 1157-01-al Instrukcja obsługi
