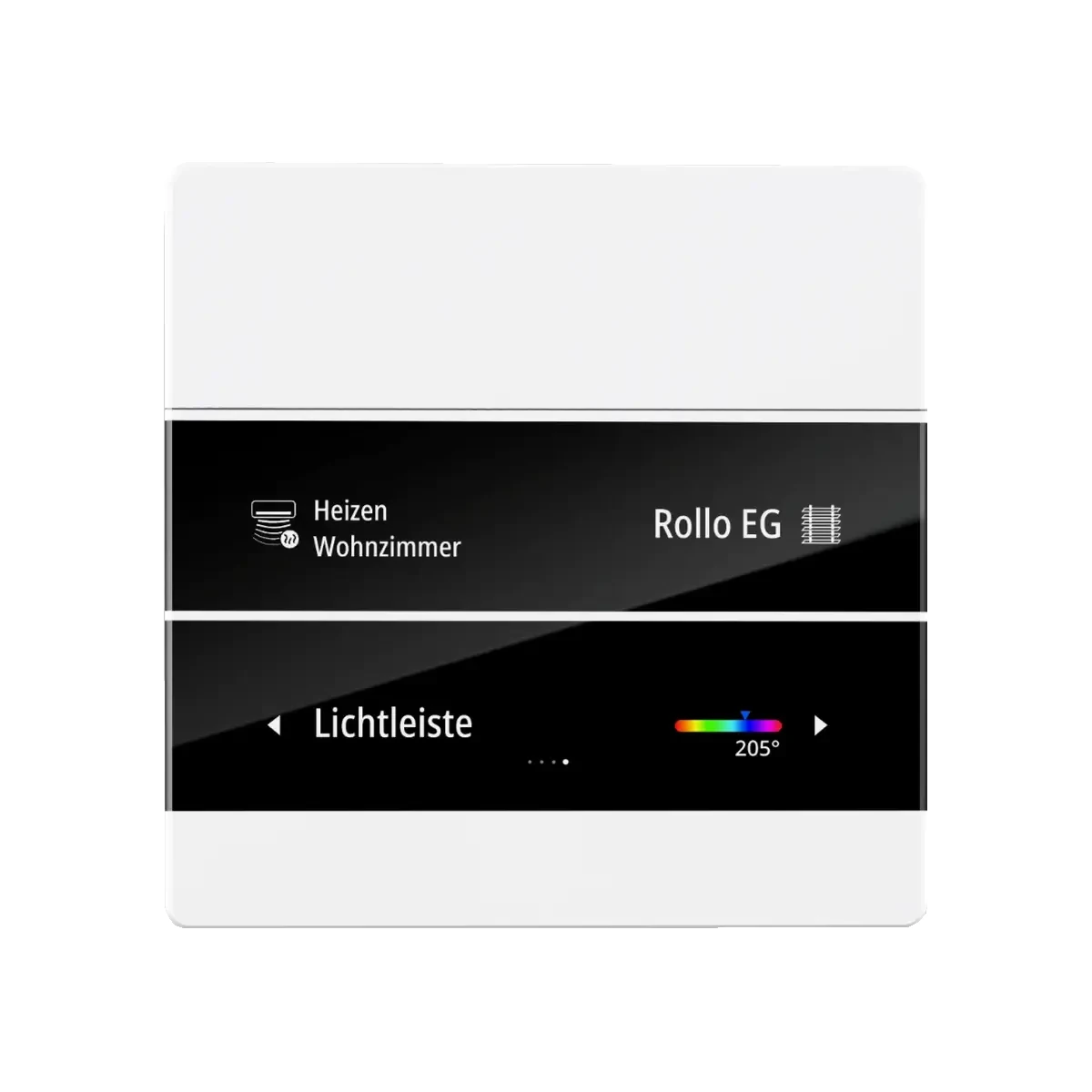

Enertex® MeTa² KNX Standard WHITE – Panel KNX

Enertex® MeTa² KNX Standard WHITE to wielofunkcyjny regulator pokojowy KNX z wbudowanymi czujnikami i mechanicznymi klawiszami kołyskowymi, zaprojektowany do precyzyjnej regulacji temperatury oraz wygodnego sterowania funkcjami w pomieszczeniu. Wersja WHITE (kolor biały) oferuje dwa klawisze kołyskowe oraz osobny klawisz menu „MeTa”, a także nawet 40 opcji przełączania. Urządzenie ma front wykonany z wysokiej jakości litego aluminium oraz wysokorozdzielcze wyświetlacze w klawiszach z kolorową technologią TFT (IPS) o podwyższonej odporności na starzenie.

Najważniejsze cechy

• Producent: Enertex
• Model: Enertex® MeTa² KNX Standard WHITE
• Kolor: biały
• Typ: regulator pokojowy KNX + czujniki + sterowanie na klawiszach mechanicznych
• Front: wysokiej jakości lite aluminium
• Klawisze: 2 klawisze kołyskowe + 1 klawisz menu („MeTa”)
• Maks. liczba funkcji przełączania: do 40
• Wyświetlacze w klawiszach: kolor TFT (IPS), odporne na starzenie, rozdzielczość 480×60 px, rozdzielczość 0,1 mm
• Funkcje kanałów: 32 kanały (m.in. przełączanie, ściemnianie, sterowanie światłem kolorowym, tunable white, rolety/żaluzje, nadajnik wartości, przywołanie scen, sterowanie multimediami), każdy z maks. 3 podfunkcjami
• Zasilanie: z magistrali KNX (zintegrowany moduł sprzęgający magistralę) – bez dodatkowego zasilacza
• Montaż: kompatybilny ze standardowymi puszkami podtynkowymi

Zastosowanie

MeTa² KNX Standard WHITE sprawdzi się jako centralny panel sterowania i regulator w pomieszczeniach mieszkalnych oraz komercyjnych, gdzie wymagane są:

• precyzyjna regulacja temperatury (ogrzewanie i chłodzenie) w oparciu o czujniki wbudowane,
• sterowanie oświetleniem (w tym ściemnianie, światło kolorowe, tunable white),
• obsługa rolet/żaluzji, scen i funkcji wartości,
• integracja funkcji wentylatorów / fan coil oraz urządzeń typu split,
• sygnalizacja, alarmy oraz prezentacja zdarzeń KNX na urządzeniu.

Funkcje regulacji i sterowania

Regulator temperatury (ogrzewanie / chłodzenie)

• Dwustopniowa regulacja temperatury z indywidualnymi nastawami (setpoint) dla ogrzewania i chłodzenia.
• Kontrola do 4 rozszerzeń regulatora.
• Kontrola do 4 jednostek typu split.
• Zintegrowane 3-stopniowe sterowanie wentylatorem (aktuator fan coil).

Kanały funkcyjne (32 kanały)

Urządzenie udostępnia 32 kanały do realizacji funkcji automatyki pomieszczeniowej, w tym:

• przełączanie,
• ściemnianie,
• sterowanie światłem kolorowym,
• sterowanie tunable white,
• sterowanie roletami/żaluzjami,
• nadajnik wartości,
• przywołanie scen,
• sterowanie multimediami,

Każdy kanał może posiadać do 3 podfunkcji.

Menu „MeTa” i obsługa stron

• Osobny klawisz menu „MeTa” służy do przełączania między maks. 10 stronami operacyjnymi.
• Dwa mechaniczne klawisze kołyskowe są elektronicznie opisywalne i mogą realizować łącznie do 40 funkcji przełączania.

Czujniki i funkcje komfortu

• Wbudowany czujnik temperatury i wilgotności.
• Zintegrowany czujnik światła.
• Detekcja ruchu radarowym czujnikiem ruchu: zasięg do 3 m w 3 strefach.

Alarmy, komunikaty i logika

• Funkcja alarmu: 6 konfigurowalnych alarmów (sygnalizacja dźwiękowa i/lub wizualna).
• Sygnały dźwiękowe: 3 różne tony w 2 poziomach głośności.
• Funkcje logiczne: obsługa do 8 funkcji logicznych.
• Funkcja wiadomości: rejestrowanie i wyświetlanie do 32 zdarzeń KNX (np. otwarcie kontaktronu drzwi).

Wyświetlanie i personalizacja

• Ponad 500 ikon.
• Dowolny wybór kolorów dla tekstów i ikon.
• Zintegrowane fonty dla języków: zachodnioeuropejskich, wschodnioeuropejskich oraz cyrylicy, greckiego, hebrajskiego i arabskiego.

Wejścia i podłączenie

• 2 zewnętrzne wejścia binarne; opcjonalnie mogą pracować jako wejście dla zdalnego czujnika temperatury (np. Albrecht Jung nr kat.: FF NTC).
• Zintegrowany moduł sprzęgający magistralę – zasilanie przez KNX bus (bez dodatkowego zasilania).

Dane techniczne

• Wymiary: 90 × 90 × 14,6 mm
• Wyświetlacz w klawiszach: TFT (IPS), kolorowy, 480 × 60 px, rozdzielczość 0,1 mm
• Detekcja ruchu: radar, do 3 m, 3 strefy
• Wejścia: 2 zewnętrzne wejścia binarne (opcjonalnie dla zdalnego czujnika temperatury)

Montaż

• Urządzenie jest kompatybilne ze standardowymi puszkami podtynkowymi.
• Dzięki zasilaniu z magistrali KNX nie wymaga dodatkowego źródła zasilania.

Podsumowanie

Enertex® MeTa² KNX Standard WHITE to zaawansowany regulator pokojowy KNX łączący precyzyjną regulację temperatury (ogrzewanie/chłodzenie), wbudowane czujniki (temperatura, wilgotność, światło, ruch) oraz rozbudowane sterowanie funkcjami pomieszczenia. Dwa elektronicznie opisywalne klawisze kołyskowe, osobne menu „MeTa” (do 10 stron), 32 kanały funkcji oraz alarmy, logika i rejestr zdarzeń KNX czynią go kompletnym panelem do nowoczesnych instalacji KNX – w eleganckiej, białej wersji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest panelem / regulatorem pomieszczeniowym Enertex® MeTa² KNX Standard przeznaczonym do pracy w instalacjach KNX. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowanego elektryka. Przy podłączaniu interfejsów KNX wymagana jest specjalistyczna wiedza z zakresu instalacji KNX.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Instrukcja jest częścią produktu i powinna zostać przekazana użytkownikowi końcowemu.
• Urządzenie jest zasilane z magistrali KNX przez zintegrowany sprzęgacz magistralny. Nie jest wymagane dodatkowe zasilanie. Nie podłączać urządzenia do napięć ani źródeł zasilania nieprzewidzianych przez producenta.
• Pobór prądu wersji Standard wynosi typowo 45 mA przy 29 V. Podczas projektowania instalacji KNX należy uwzględnić obciążenie magistrali przez urządzenie.
• Przed rozpoczęciem montażu, demontażu lub podłączania przewodów należy odłączyć zasilanie magistrali KNX oraz upewnić się, że instalacja jest w stanie bezpiecznym.
• Podłączenie magistrali należy wykonać za pomocą zacisku magistralnego KNX, zgodnie z oznaczeniem kolorów: czerwony / czarny. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Urządzenie posiada dwa wejścia zewnętrzne, które mogą być używane jako wejścia binarne albo wejścia dla zewnętrznych czujników temperatury. Wejścia te są zasilane przez Enertex® MeTa² KNX room controller i należy je podłączać wyłącznie zgodnie z dokumentacją producenta.
• Opcjonalny styk zewnętrzny należy podłączać do dostarczonego zielonego zacisku śrubowego. Nieprawidłowe podłączenie wejść może powodować błędne sygnały, nieprawidłowe działanie funkcji sterujących albo uszkodzenie urządzenia.
• Produkt jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację lub zabrudzenia przewodzące.
• Stopień ochrony urządzenia wynosi IP20. Produkt należy montować wyłącznie w warunkach zapewniających ochronę odpowiednią do miejsca użytkowania.
• Klasa ochronności urządzenia: III. Nie wolno podłączać urządzenia do obwodów innych niż przewidziane w dokumentacji producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Nie stosować urządzenia poza dopuszczalnym zakresem temperatur.
• Urządzenie należy montować na standardowej puszce podtynkowej, z płytą montażową ustawioną we właściwej pozycji.
• Jednostkę MeTa² KNX wraz z zaciskiem magistralnym i zaciskiem wejścia zewnętrznego należy prawidłowo osadzić na płycie montażowej.
• Do zamocowania urządzenia do płyty montażowej należy użyć czterech czarnych śrub M2. Nie stosować nadmiernego momentu dokręcania, ponieważ może to uszkodzić urządzenie lub elementy montażowe.
• Po zakończeniu montażu należy usunąć folie ochronne z ekranów.
• Wersja Standard posiada dwa elektronicznie opisywane mechaniczne przyciski kołyskowe i może obsługiwać maksymalnie 40 funkcji przełączania. Funkcje przycisków należy skonfigurować w ETS zgodnie z wymaganiami instalacji.
• Nieprawidłowa konfiguracja funkcji KNX, stron obsługi, przycisków, alarmów lub kanałów może spowodować niezamierzone sterowanie oświetleniem, roletami, ogrzewaniem, chłodzeniem, wentylacją lub innymi elementami instalacji.
• Urządzenie może sterować funkcjami przełączania, ściemniania, światła RGB i Tunable White, żaluzji, rolet, scen, wartości, funkcji logicznych oraz regulatora temperatury. Przed oddaniem instalacji do użytkowania należy sprawdzić poprawność wszystkich przypisanych funkcji.
• Urządzenie zawiera wbudowane czujniki temperatury, wilgotności i natężenia oświetlenia. Wyniki pomiarów należy wykorzystywać zgodnie z przeznaczeniem i konfiguracją instalacji.
• Urządzenie posiada radarowy czujnik ruchu o zasięgu do 3 m, z możliwością detekcji w 3 strefach. Funkcję detekcji ruchu należy skonfigurować tak, aby nie powodowała niezamierzonych działań instalacji.
• Czujnik radarowy może zostać całkowicie wyłączony w konfiguracji. Ustawienia czujnika należy dobrać do warunków pomieszczenia i wymagań użytkownika.
• Urządzenie posiada funkcje alarmów akustycznych i wizualnych. Alarmy należy skonfigurować tak, aby ich potwierdzanie i wyświetlanie nie powodowało pominięcia istotnych informacji o stanie instalacji.
• Podczas sygnalizacji akustycznej jasność ekranu może być zmniejszana w celu ograniczenia poboru mocy urządzenia.
• Urządzenie posiada tryb czyszczenia. Po jego aktywacji obsługa przycisków jest całkowicie zablokowana, natomiast ocena wejść pozostaje aktywna. Przed czyszczeniem należy włączyć tryb czyszczenia, jeżeli został skonfigurowany.
• Nie czyścić urządzenia środkami mogącymi uszkodzić front, ekrany, obudowę lub elementy mechaniczne. Nie dopuszczać do przedostania się cieczy do urządzenia.
• Wyświetlacze TFT IPS posiadają funkcję ochrony przed wypalaniem. W przypadku pracy z ciągłym podświetleniem może występować krótkie migotanie ekranów związane z działaniem tej ochrony.
• Nie naciskać przycisków kołyskowych nadmierną siłą i nie używać ostrych narzędzi do obsługi frontu urządzenia. Uszkodzenie elementów obsługowych może spowodować nieprawidłową pracę instalacji.
• Tryb programowania może być aktywowany przyciskiem z tyłu urządzenia; do jego obsługi wymagany jest mały wkrętak. Czynności programowania wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Przycisk programowania może służyć do przywrócenia ustawień fabrycznych po przytrzymaniu przez 10 sekund. Reset fabryczny usuwa konfigurację urządzenia i może zmienić działanie instalacji KNX.
• W stanie dostawy, po wyładowaniu urządzenia przez ETS lub po resecie fabrycznym urządzenie może pracować w trybie demonstracyjnym. W trybie demonstracyjnym działania są wykonywane wyłącznie symulacyjnie i nie wyzwalają telegramów ani akcji na magistrali.
• Front urządzenia wykonany jest z litego anodowanego aluminium w wariancie ALU, a tylny panel z tworzywa sztucznego. Chronić obudowę przed uszkodzeniami mechanicznymi.
• Wymiary wersji Standard wynoszą 90 × 90 × 14,6 mm. Przed montażem należy sprawdzić zgodność miejsca instalacji z wymaganiami montażowymi producenta.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika lub nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowej konfiguracji, awarii urządzenia lub urządzeń współpracujących.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, podłączenia magistrali KNX, podłączenia wejść zewnętrznych, konfiguracji ETS, działania przycisków, wyświetlaczy, czujników, alarmów oraz sterowanych funkcji instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
