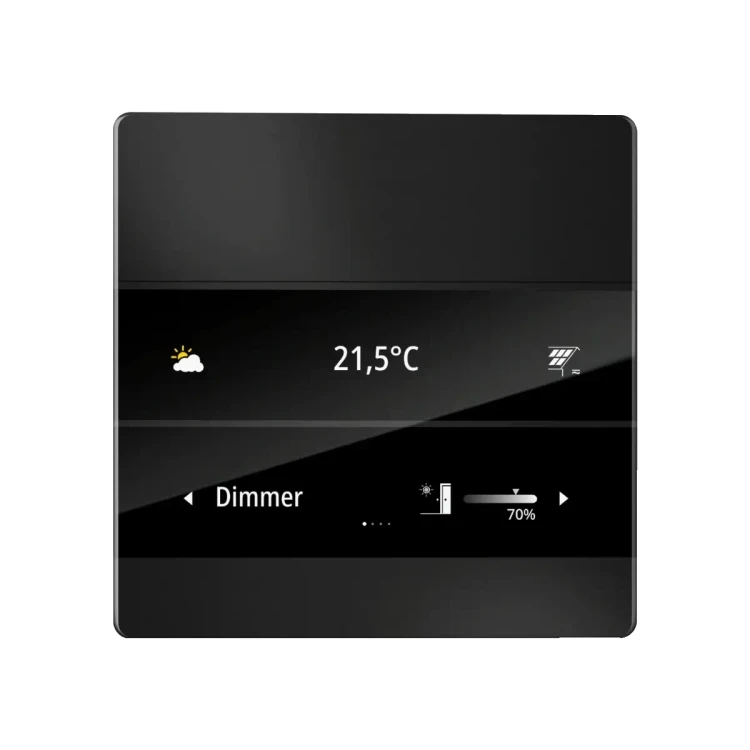

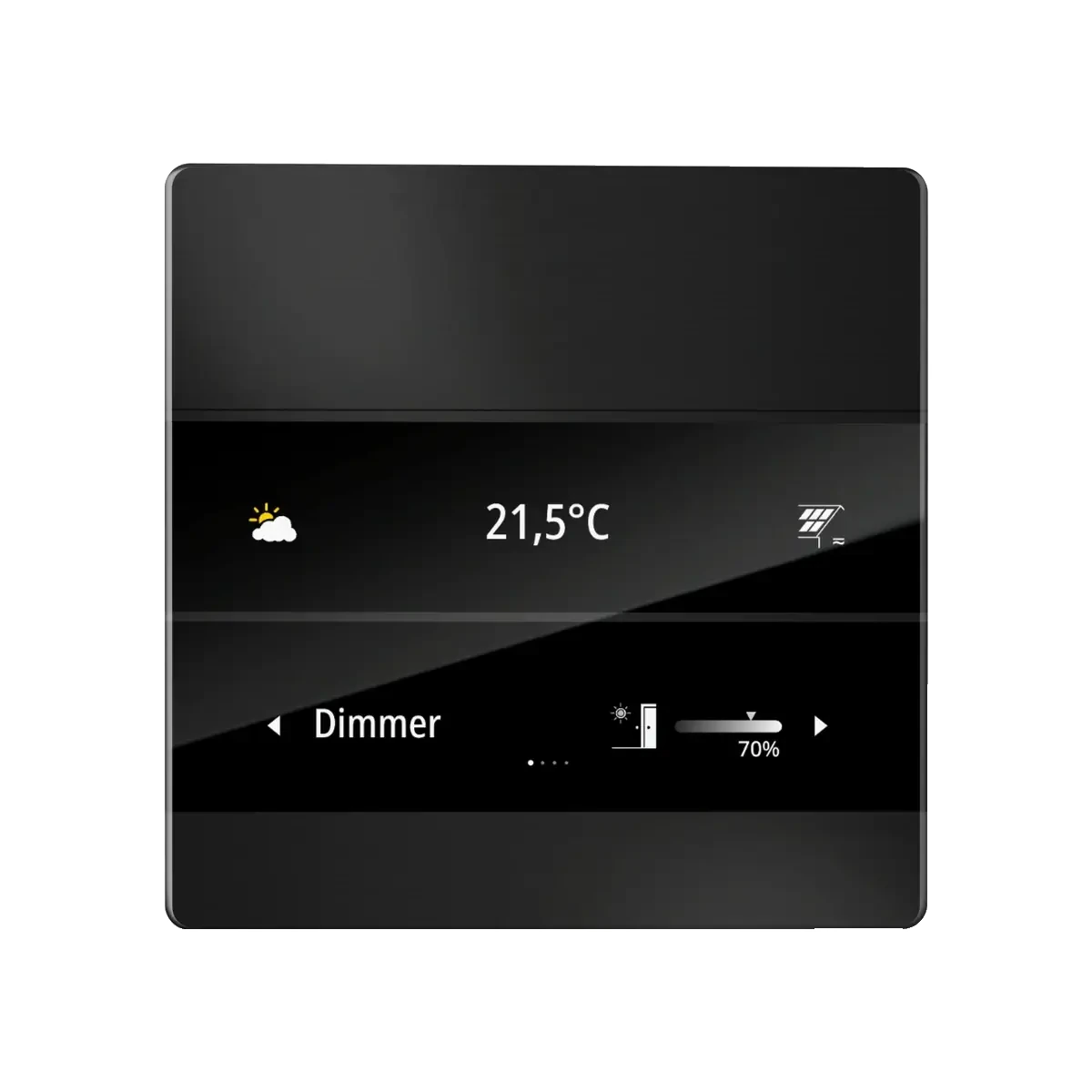

Enertex® MeTa² KNX Standard BLACK – Panel KNX

Enertex® MeTa² KNX Standard BLACK to elegancki, czarny kontroler pomieszczeniowy KNX z wbudowanymi czujnikami i mechanicznymi rockerami, przeznaczony do precyzyjnego sterowania temperaturą oraz rozbudowanej obsługi funkcji automatyki (oświetlenie, rolety/żaluzje, sceny, multimedia). Urządzenie posiada dwa rockery przełączające oraz oddzielny rocker menu „MeTa”, a front wykonano z wysokiej jakości litego aluminium. Wyświetlacze rockerów wykorzystują kolorowy TFT (IPS) o rozdzielczości 480×60 px i deklarowanej precyzji 0,1 mm.

Najważniejsze cechy

• Producent / marka: Enertex
• Model: Enertex® MeTa² KNX Standard BLACK
• Kolor: czarny
• Typ: kontroler pomieszczeniowy KNX + czujniki + mechaniczne rockery
• Front: lite aluminium (wysokiej jakości)
• Rockery: 2 rockery przełączające + 1 rocker menu („MeTa”)
• Funkcje przełączania: do 40 funkcji przełączających (dla mechanicznych rockerów)
• Wyświetlacze rockerów: kolor TFT (IPS), 480×60 px, „0,1 mm”
• Sterowanie temperaturą: dwustopniowa regulacja z indywidualnymi nastawami dla grzania i chłodzenia
• Rozszerzenia regulatora: sterowanie do 4 rozszerzeń
• Sterowanie split: sterowanie do 4 jednostek split
• Wentylator (fan coil): zintegrowane sterowanie 3-biegowe (fan coil actuator)
• Kanały funkcji KNX: 32 kanały dla m.in. przełączania, ściemniania, sterowania barwą, tunable white, rolet/żaluzji, nadajnika wartości, scen i multimediów (każdy kanał do 3 podfunkcji)
• Czujniki: temperatura i wilgotność, czujnik światła, detekcja ruchu radarowa
• Ruch (radar): zasięg do 3 m, 3 strefy
• Alarmy: 6 konfigurowalnych alarmów (dźwięk i/lub sygnał wizualny)
• Sygnały dźwiękowe: 3 różne tony, 2 poziomy głośności
• Logika: obsługa do 8 funkcji logicznych
• Komunikaty / zdarzenia: rejestracja i wyświetlanie do 32 zdarzeń KNX (np. otwarcie kontaktronu drzwi)
• Personalizacja: > 500 ikon, dowolny wybór kolorów tekstów i ikon
• Czcionki: języki zachodnio- i wschodnioeuropejskie oraz: cyrylica, grecki, hebrajski, arabski
• Zasilanie: z magistrali KNX (wbudowana jednostka sprzęgająca; bez dodatkowego zasilacza)
• Montaż: kompatybilny ze standardowymi puszkami podtynkowymi
• Wejścia: 2 zewnętrzne wejścia binarne (opcjonalnie także jako wejście dla zdalnego czujnika temperatury, np. Albrecht Jung FF NTC)
• Wymiary: 90 × 90 × 14,6 mm

Zastosowanie

Enertex® MeTa² KNX Standard BLACK sprawdzi się jako centralny panel do obsługi funkcji pomieszczenia w instalacjach KNX, łącząc w jednym miejscu:

• regulację temperatury (dwustopniową, z osobnymi nastawami dla grzania i chłodzenia),
• sterowanie oświetleniem (przełączanie, ściemnianie, sterowanie kolorem, tunable white),
• sterowanie osłonami (rolety/żaluzje),
• sceny, nadawanie wartości oraz sterowanie multimediów,
• funkcje komfortu i bezpieczeństwa dzięki czujnikom oraz alarmom.

Interfejs i obsługa

Trzy rockery: 2 funkcyjne + menu „MeTa”

• Dwa mechaniczne rockery są elektronicznie opisywalne i oferują łącznie do 40 funkcji przełączających.
• Oddzielny rocker „MeTa” służy do przełączania między maks. 10 stronami obsługi (operating pages).
• Wyświetlacze rockerów to kolorowe TFT (IPS) o rozdzielczości 480×60 px i podawanej precyzji 0,1 mm, co ułatwia czytelną prezentację ikon i opisów.

Personalizacja wyglądu

• Biblioteka ponad 500 ikon.
• Dowolny dobór kolorów tekstów i ikon.
• Wbudowane fonty obejmujące m.in. języki zachodnio- i wschodnioeuropejskie oraz cyrylicę, grecki, hebrajski, arabski.

Funkcje automatyki KNX (kanały)

Urządzenie udostępnia 32 kanały do realizacji funkcji, takich jak:

• przełączanie,
• ściemnianie,
• sterowanie oświetleniem barwnym,
• tunable white,
• sterowanie roletami/żaluzjami,
• nadajnik wartości (value transmitter),
• przywoływanie scen (scene recall),
• sterowanie multimediów,

Każdy z kanałów może oferować do trzech podfunkcji.

Regulacja temperatury i HVAC

• Dwustopniowa regulacja temperatury w pomieszczeniu.
• Osobne nastawy (setpointy) dla ogrzewania i chłodzenia.
• Możliwość sterowania do 4 rozszerzeń regulatora.
• Możliwość sterowania do 4 jednostek split.
• Zintegrowane 3-biegowe sterowanie wentylatorem (fan coil actuator).

Czujniki i detekcja

• Wbudowany czujnik temperatury i wilgotności.
• Zintegrowany czujnik światła.
• Detekcja ruchu poprzez radarowy detektor – zasięg do 3 m, detekcja w 3 strefach.

Alarmy, komunikaty i logika

• Funkcja alarmów: do 6 konfigurowalnych alarmów (sygnał dźwiękowy i/lub wizualny).
• Sygnały: możliwość odtwarzania 3 różnych tonów w 2 poziomach głośności.
• Funkcje logiczne: obsługa do 8 funkcji.
• Komunikaty / zdarzenia KNX: rejestrowanie i wyświetlanie do 32 zdarzeń (np. informacja o otwarciu kontaktronu drzwi).

Wejścia zewnętrzne

• 2 zewnętrzne wejścia binarne.
• Wejścia mogą opcjonalnie pracować jako wejście dla zdalnego czujnika temperatury (np. Albrecht Jung FF NTC).

Zasilanie i instalacja

• Zasilanie z magistrali KNX dzięki wbudowanej jednostce sprzęgającej (bez dodatkowego zasilania).
• Kompatybilność ze standardowymi puszkami podtynkowymi.

Dane techniczne

• Wymiary: 90 × 90 × 14,6 mm
• Wyświetlacz rockera: kolor TFT (IPS), 480×60 px, 0,1 mm
• Wejścia: 2 zewnętrzne wejścia binarne
• Detekcja ruchu: radar, do 3 m, 3 strefy
• Kanały: 32 kanały (do 3 podfunkcji na kanał)
• Funkcje przełączania: maks. 40

Podsumowanie

Enertex® MeTa² KNX Standard BLACK to rozbudowany, a jednocześnie kompaktowy panel/room controller KNX w czarnym wykończeniu, który łączy mechaniczne rockery z nowoczesnymi wyświetlaczami TFT (IPS), czujnikami (temperatura, wilgotność, światło, ruch radarowy) oraz szerokim zakresem funkcji KNX. Dzięki 32 kanałom automatyki, oddzielnemu rockerowi menu dla do 10 stron i zasilaniu bezpośrednio z magistrali KNX, urządzenie stanowi wygodne centrum sterowania komfortem i funkcjami pomieszczenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest panelem / regulatorem pomieszczeniowym Enertex® MeTa² KNX Standard przeznaczonym do pracy w instalacjach KNX. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, konfiguracja i prace serwisowe wyłącznie przez wykwalifikowanego elektryka. Przy podłączaniu interfejsów KNX wymagana jest specjalistyczna wiedza z zakresu instalacji KNX.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Instrukcja jest częścią produktu i powinna zostać przekazana użytkownikowi końcowemu.
• Urządzenie jest zasilane z magistrali KNX przez zintegrowany sprzęgacz magistralny. Nie jest wymagane dodatkowe zasilanie. Nie podłączać urządzenia do napięć ani źródeł zasilania nieprzewidzianych przez producenta.
• Pobór prądu wersji Standard wynosi typowo 45 mA przy 29 V. Podczas projektowania instalacji KNX należy uwzględnić obciążenie magistrali przez urządzenie.
• Przed rozpoczęciem montażu, demontażu lub podłączania przewodów należy odłączyć zasilanie magistrali KNX oraz upewnić się, że instalacja jest w stanie bezpiecznym.
• Podłączenie magistrali należy wykonać za pomocą zacisku magistralnego KNX, zgodnie z oznaczeniem kolorów: czerwony / czarny. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Urządzenie posiada dwa wejścia zewnętrzne, które mogą być używane jako wejścia binarne albo wejścia dla zewnętrznych czujników temperatury. Wejścia te są zasilane przez Enertex® MeTa² KNX room controller i należy je podłączać wyłącznie zgodnie z dokumentacją producenta.
• Opcjonalny styk zewnętrzny należy podłączać do dostarczonego zielonego zacisku śrubowego. Nieprawidłowe podłączenie wejść może powodować błędne sygnały, nieprawidłowe działanie funkcji sterujących albo uszkodzenie urządzenia.
• Produkt jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację lub zabrudzenia przewodzące.
• Stopień ochrony urządzenia wynosi IP20. Produkt należy montować wyłącznie w warunkach zapewniających ochronę odpowiednią do miejsca użytkowania.
• Klasa ochronności urządzenia: III. Nie wolno podłączać urządzenia do obwodów innych niż przewidziane w dokumentacji producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Nie stosować urządzenia poza dopuszczalnym zakresem temperatur.
• Urządzenie należy montować na standardowej puszce podtynkowej, z płytą montażową ustawioną we właściwej pozycji.
• Jednostkę MeTa² KNX wraz z zaciskiem magistralnym i zaciskiem wejścia zewnętrznego należy prawidłowo osadzić na płycie montażowej.
• Do zamocowania urządzenia do płyty montażowej należy użyć czterech czarnych śrub M2. Nie stosować nadmiernego momentu dokręcania, ponieważ może to uszkodzić urządzenie lub elementy montażowe.
• Po zakończeniu montażu należy usunąć folie ochronne z ekranów.
• Wersja Standard posiada dwa elektronicznie opisywane mechaniczne przyciski kołyskowe i może obsługiwać maksymalnie 40 funkcji przełączania. Funkcje przycisków należy skonfigurować w ETS zgodnie z wymaganiami instalacji.
• Nieprawidłowa konfiguracja funkcji KNX, stron obsługi, przycisków, alarmów lub kanałów może spowodować niezamierzone sterowanie oświetleniem, roletami, ogrzewaniem, chłodzeniem, wentylacją lub innymi elementami instalacji.
• Urządzenie może sterować funkcjami przełączania, ściemniania, światła RGB i Tunable White, żaluzji, rolet, scen, wartości, funkcji logicznych oraz regulatora temperatury. Przed oddaniem instalacji do użytkowania należy sprawdzić poprawność wszystkich przypisanych funkcji.
• Urządzenie zawiera wbudowane czujniki temperatury, wilgotności i natężenia oświetlenia. Wyniki pomiarów należy wykorzystywać zgodnie z przeznaczeniem i konfiguracją instalacji.
• Urządzenie posiada radarowy czujnik ruchu o zasięgu do 3 m, z możliwością detekcji w 3 strefach. Funkcję detekcji ruchu należy skonfigurować tak, aby nie powodowała niezamierzonych działań instalacji.
• Czujnik radarowy może zostać całkowicie wyłączony w konfiguracji. Ustawienia czujnika należy dobrać do warunków pomieszczenia i wymagań użytkownika.
• Urządzenie posiada funkcje alarmów akustycznych i wizualnych. Alarmy należy skonfigurować tak, aby ich potwierdzanie i wyświetlanie nie powodowało pominięcia istotnych informacji o stanie instalacji.
• Podczas sygnalizacji akustycznej jasność ekranu może być zmniejszana w celu ograniczenia poboru mocy urządzenia.
• Urządzenie posiada tryb czyszczenia. Po jego aktywacji obsługa przycisków jest całkowicie zablokowana, natomiast ocena wejść pozostaje aktywna. Przed czyszczeniem należy włączyć tryb czyszczenia, jeżeli został skonfigurowany.
• Nie czyścić urządzenia środkami mogącymi uszkodzić front, ekrany, obudowę lub elementy mechaniczne. Nie dopuszczać do przedostania się cieczy do urządzenia.
• Wyświetlacze TFT IPS posiadają funkcję ochrony przed wypalaniem. W przypadku pracy z ciągłym podświetleniem może występować krótkie migotanie ekranów związane z działaniem tej ochrony.
• Nie naciskać przycisków kołyskowych nadmierną siłą i nie używać ostrych narzędzi do obsługi frontu urządzenia. Uszkodzenie elementów obsługowych może spowodować nieprawidłową pracę instalacji.
• Tryb programowania może być aktywowany przyciskiem z tyłu urządzenia; do jego obsługi wymagany jest mały wkrętak. Czynności programowania wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Przycisk programowania może służyć do przywrócenia ustawień fabrycznych po przytrzymaniu przez 10 sekund. Reset fabryczny usuwa konfigurację urządzenia i może zmienić działanie instalacji KNX.
• W stanie dostawy, po wyładowaniu urządzenia przez ETS lub po resecie fabrycznym urządzenie może pracować w trybie demonstracyjnym. W trybie demonstracyjnym działania są wykonywane wyłącznie symulacyjnie i nie wyzwalają telegramów ani akcji na magistrali.
• Front urządzenia wykonany jest z litego anodowanego aluminium w wariancie ALU, a tylny panel z tworzywa sztucznego. Chronić obudowę przed uszkodzeniami mechanicznymi.
• Wymiary wersji Standard wynoszą 90 × 90 × 14,6 mm. Przed montażem należy sprawdzić zgodność miejsca instalacji z wymaganiami montażowymi producenta.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika lub nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowej konfiguracji, awarii urządzenia lub urządzeń współpracujących.
• Przed oddaniem do użytkowania należy sprawdzić poprawność montażu, podłączenia magistrali KNX, podłączenia wejść zewnętrznych, konfiguracji ETS, działania przycisków, wyświetlaczy, czujników, alarmów oraz sterowanych funkcji instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
