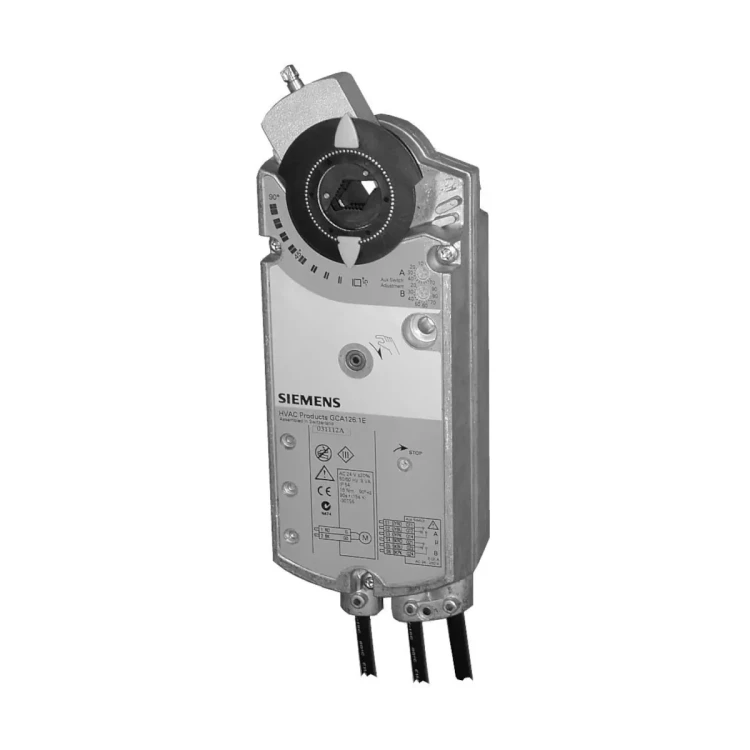

GCA121.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 2-stawny, 24 [V] AC/DC 90/15 [s]

GCA121.1E to obrotowy siłownik do przepustnic powietrza serii OpenAir, wyposażony w sprężynę powrotną i samocentrujący adapter osi. Pracuje z momentem 18 Nm, przy zasilaniu 24 V AC ±20% / 50/60 Hz lub 24…48 V DC ±20% (SELV/PELV) i 2-stawnym sterowaniu „otwórz / zamknij”. Mechanicznie nastawiany zakres obrotu 0…90° oraz fabrycznie zamontowany przewód przyłączeniowy o długości 0,9 m czynią ten model uniwersalnym napędem do przepustnic w instalacjach wentylacyjnych, wymagających bezpiecznego ustawienia w pozycji „zerowej” przy zaniku zasilania.

Najważniejsze cechy

• Producent: Siemens
• Model: GCA121.1E
• Seria: OpenAir GCA..1
• Typ urządzenia: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Zastosowanie: instalacje wentylacyjne, gdzie przy zaniku zasilania przepustnica powinna wrócić do pozycji „zerowej” (pozycja awaryjna)
• Powierzchnia przepustnicy: do ok. 3 m² (w zależności od tarcia w układzie)
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20% (SELV/PELV)
• Rodzaj sterowania: 2-stawne („otwórz” / „zamknij”)
• Nominalny moment obrotowy: 18 Nm
• Maksymalny moment (przy zblokowaniu): 50 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ±2°
• Czas przebiegu (90° silnikiem): ok. 90 s
• Czas zamykania sprężyną (po zaniku zasilania): ok. 15 s
• Zakres roboczy: mechanicznie nastawiany w zakresie 0…90° z możliwością ograniczenia kąta co 5°
• Adapter osi: samocentrujący, do osi okrągłych 8…25,6 mm i kwadratowych 6…18 mm, minimalna długość osi 20 mm
• Przewód przyłączeniowy: fabrycznie zamontowany, długość 0,9 m, przekrój żył 0,75 mm²
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Zakres temperatur pracy: -32…+55°C
• Zakres temperatur transportu i składowania: -32…+70°C
• Dopuszczalna wilgotność otoczenia: < 95% r.h. (bez kondensacji)
• Wymiary (szer. × dł. × wys.): ok. 100 × 300 × 67,5 mm
• Masa: ok. 2 kg (bez opakowania)

Zastosowanie

Siłownik GCA121.1E przeznaczony jest do automatyzacji przepustnic powietrza w instalacjach HVAC, szczególnie tam, gdzie wymagane jest bezpieczne ustawienie przepustnicy w pozycji awaryjnej przy zaniku zasilania.

• Sterowanie przepustnicami powietrza o powierzchni do ok. 3 m² (w zależności od tarcia i oporów ruchu).
• Zastosowanie w centralach wentylacyjnych i kanałach powietrznych, w których po zaniku zasilania przepustnica powinna przejść do zdefiniowanej pozycji „zerowej”.
• Możliwość montażu dwóch siłowników na jednej osi przepustnicy (z użyciem odpowiedniej obejmy montażowej – akcesorium) w celu podwojenia dostępnego momentu obrotowego.

Funkcje i działanie

Sterowanie 2-stawne

• Siłownik pracuje w trybie dwupołożeniowym – sygnał „otwórz” lub „zamknij”.
• Wejście Y1 (przewód purpurowy): sygnał sterujący „otwórz” (0 V AC / 24 V AC / 24…48 V DC).
• Wejście Y2 (przewód pomarańczowy): sygnał sterujący „zamknij” (0 V AC / 24 V AC / 24…48 V DC).
• Kierunek obrotu (zgodny lub przeciwny do ruchu wskazówek zegara) zależy od sposobu montażu siłownika na osi przepustnicy i przypisania funkcji „otwarcie/zamknięcie”.
• Typowy prąd sterujący wejść „otwórz”/„zamknij” (Y1/Y2) przy 24 V AC wynosi ok. 8 mA.

Sprężyna powrotna i pozycja awaryjna

• Wbudowana sprężyna powrotna powoduje automatyczne przejście siłownika do zdefiniowanej pozycji „zerowej” w przypadku zaniku zasilania.
• Zapewnia to bezpieczne zachowanie instalacji (np. zamknięcie lub otwarcie przepustnicy do pozycji awaryjnej zgodnie z projektem).
• Czas powrotu sprężyną dla pełnego kąta ok. 90° wynosi ok. 15 s.

Zakres roboczy i ograniczenie kąta obrotu

• Standardowy zakres pracy wynosi 0…90°, przy maksymalnym kącie obrotu 95° ±2°.
• Kąt obrotu osi adaptera może być ograniczony mechanicznie co 5°, co pozwala dopasować zakres ruchu do rzeczywistego zakresu przepustnicy.
• Ułatwia to optymalną regulację przepływu powietrza oraz ogranicza obciążenia mechaniczne na klapie i siłowniku.

Samocentrujący adapter osi

• Samocentrujący adapter osi automatycznie dopasowuje się do wałków o różnych średnicach i przekrojach (okrągły lub kwadratowy), co upraszcza montaż.
• Obsługiwane są osie okrągłe o średnicy 8…25,6 mm oraz kwadratowe 6…18 mm, przy minimalnej długości osi 20 mm.
• Zapewnia to pewne przeniesienie momentu obrotowego i stabilną pracę przepustnicy.

Podłączenie elektryczne i okablowanie

• Zasilanie 24 V AC / 24…48 V DC (SELV/PELV):
  • G (przewód 1, czerwony): potencjał systemowy 24 V AC / 24…48 V DC,
  • G0 (przewód 2, czarny): masa systemowa.
• Sygnały sterujące 2-stawne:
  • Y1 (przewód 6, purpurowy): „otwórz” – 0 V AC / 24 V AC / 24…48 V DC,
  • Y2 (przewód 7, pomarańczowy): „zamknij” – 0 V AC / 24 V AC / 24…48 V DC.
• Przewód przyłączeniowy: fabrycznie zamontowany kabel o długości ok. 0,9 m, przekrój żył 0,75 mm².
• Podłączenie należy wykonać zgodnie z obowiązującymi przepisami oraz instrukcją producenta, z zachowaniem wymagań dla obwodów SELV/PELV.

Dane techniczne

• Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20% (SELV/PELV)
• Pobór mocy w ruchu (GCA1…): AC: 7 VA / 5 W, DC: 4 W
• Pobór mocy w stanie trzymania (GCA1…): AC: 5 VA / 3 W, DC: 3 W
• Nominalny moment obrotowy: 18 Nm
• Moment maksymalny (zblokowanie): 50 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ±2°
• Czas przebiegu dla 90° (silnikiem): 90 s
• Czas zamykania sprężyną: ok. 15 s
• Prąd sterujący wejść „otwórz”/„zamknij” (Y1/Y2): typowo 8 mA przy 24 V AC
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa izolacji (zasilanie 24 V AC): III wg EN 60730
• Temperatura otoczenia (praca): -32…+55°C
• Temperatura transportu i składowania: -32…+70°C
• Wilgotność otoczenia: < 95% r.h. (bez kondensacji)
• Bezpieczeństwo wyrobu: EN 60730-2-14 (automatyczne regulatory elektryczne do użytku domowego i podobnego, typ 1)
• Zgodność EMC: do środowisk mieszkalnych, handlowych i przemysłowych
• Zgodność EU (CE) / RCM: zgodnie z deklaracjami producenta
• Wymiary siłownika (szer. × dł. × wys.): ok. 100 × 300 × 67,5 mm
• Oś przepustnicy: okrągła 8…25,6 mm lub kwadratowa 6…18 mm, minimalna długość osi 20 mm
• Masa (bez opakowania): ok. 2 kg

Montaż

• Montaż bezpośrednio na osi przepustnicy powietrza z wykorzystaniem samocentrującego adaptera osi.
• Adapter umożliwia pewne mocowanie na wałkach okrągłych i kwadratowych w podanym zakresie średnic/przekrojów, przy minimalnej długości osi 20 mm.
• Kąt obrotu można mechanicznie ograniczyć co 5°, dopasowując zakres ruchu siłownika do rzeczywistego zakresu przepustnicy.
• Istnieje możliwość montażu dwóch siłowników na jednej osi przy użyciu odpowiedniej obejmy montażowej (akcesorium), co pozwala na podwojenie dostępnego momentu obrotowego.
• Szczegółowe wytyczne dotyczące montażu, uruchomienia i bezpieczeństwa znajdują się w dokumentacji producenta dla tej serii siłowników.

Podsumowanie

Siemens GCA121.1E to solidny, sprężynowy siłownik obrotowy 18 Nm do przepustnic powietrza, zasilany 24 V AC / 24…48 V DC i sterowany w trybie 2-stawnym. Samocentrujący adapter osi, mechanicznie nastawiany zakres 0…90°, wysoki stopień ochrony IP54 oraz funkcja sprężyny powrotnej do pozycji „zerowej” przy zaniku zasilania sprawiają, że jest to niezawodne rozwiązanie do zastosowań wentylacyjnych, w których kluczowe są bezpieczeństwo i pewne ustawienie przepustnicy w stan awaryjny.

Certyfikaty i ostrzeżenie bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i regulację należy wykonywać zgodnie z dokumentacją producenta oraz schematem połączeń.
• Siłownik jest urządzeniem niskonapięciowym zasilanym 24 V AC / 24...48 V DC. Obwody zasilania i sterowania należy wykonywać jako SELV/PELV oraz zgodnie z dokumentacją producenta.
• Nie wolno przekraczać dopuszczalnych napięć wejściowych i zasilających podanych przez producenta. Nieprawidłowe zasilanie lub błędne podłączenie może spowodować uszkodzenie urządzenia albo nieprawidłową pracę instalacji.
• Nie otwierać obudowy siłownika. Otwieranie urządzenia jest zabronione i może spowodować uszkodzenie produktu lub zagrożenie bezpieczeństwa.
• Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani nie układać kabli w wodzie.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu, z zachowaniem ograniczeń montażowych wskazanych przez producenta. Stopień ochrony IP54 obowiązuje przy montażu zgodnym z instrukcją.
• Siłownik ze sprężyną powrotną. W przypadku zaniku zasilania siłownik automatycznie ustawia się w pozycji „zerowej” (funkcja awaryjna). Podczas montażu i serwisu należy uwzględnić możliwość samoczynnego ruchu elementu wykonawczego.
• Zakres obrotu i ograniczenie kąta obrotu należy ustawiać wyłącznie zgodnie z instrukcją producenta. Nieprawidłowa nastawa może prowadzić do przeciążenia lub nieprawidłowej pracy przepustnicy.
• Produkt przeznaczony do stosowania z przepustnicami powietrza w instalacjach wentylacyjnych. Użytkowanie niezgodne z przeznaczeniem jest niedopuszczalne.
• Urządzenie spełnia wymagania stopnia ochrony IP54 oraz normy EN 60730-2-14 dla automatycznych regulatorów elektrycznych do użytku domowego i podobnego.
