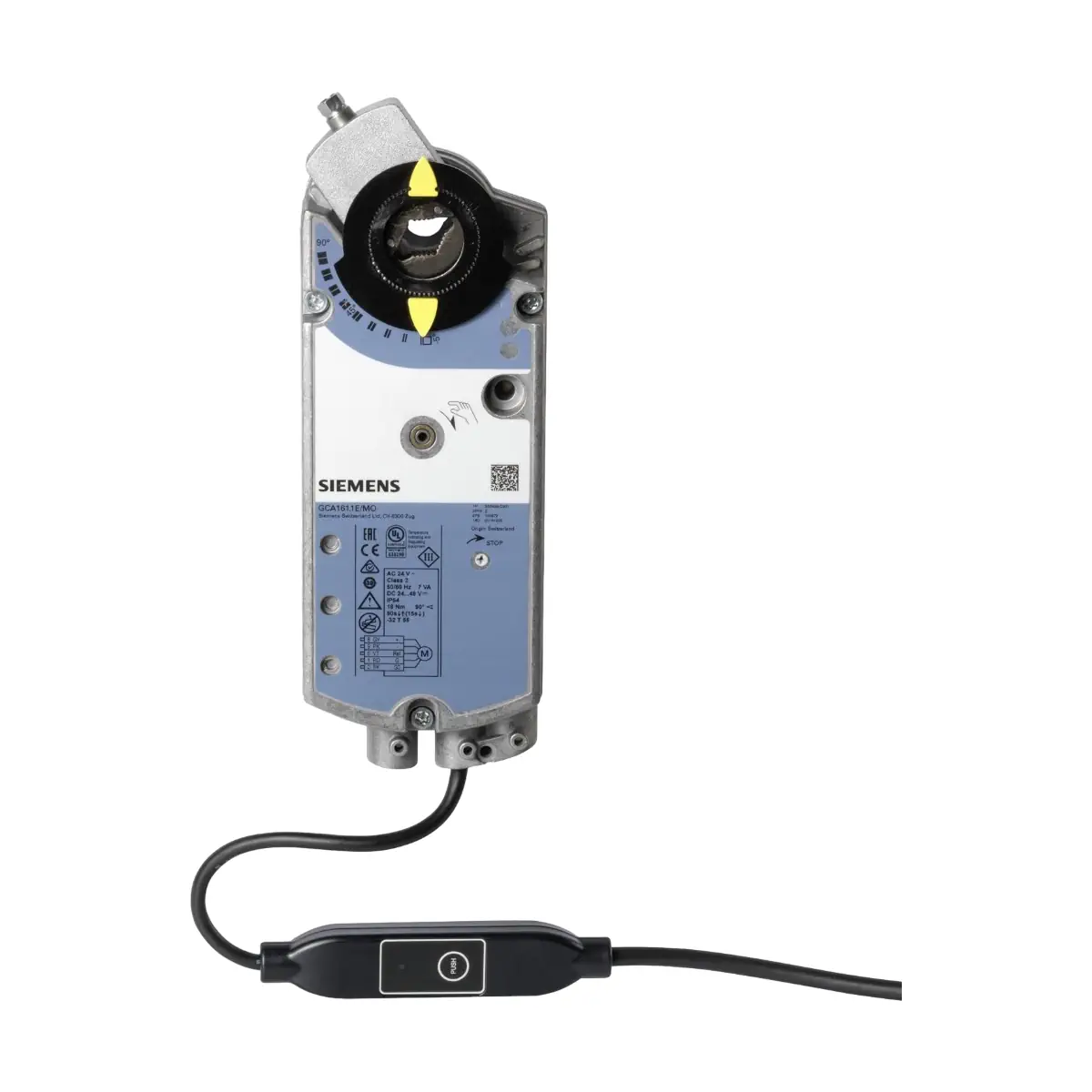

GCA161.1E/MO Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], Modbus RTU, 24 [V] AC/DC, 90/15 [s]
Wystaw opinię o produkcie
Siemens GCA161.1E/MO z serii OpenAir™ to siłownik do przepustnic powietrza ze sprężyną powrotną i komunikacją Modbus RTU (RS-485). Oferuje moment 18 Nm i zasilanie 24 V AC/DC, dzięki czemu sprawdza się w centralach klimatyzacyjnych AHU. Obrót 90° realizuje w 90 s, a po zaniku zasilania domyka w 15 s. Ma IP54, sterowanie ręczne, wskaźnik położenia oraz przewód 0,9 m z terminatorem 120 Ω włączanym z przycisku. Po Modbusie ustawia pozycję 0–100%, umożliwia wymuszenia Open/Close/Min/Max/Stop i konfigurowalną reakcję na brak komunikacji.
Kod produktu: GCA161.1E/MO
Paczkomat InPost - 0,00 zł
Odbiór osobisty - 0,00 zł
Opis
GCA161.1E/MO to siłownik do przepustnic powietrza Siemens z serii OpenAir™, wyposażony w sprężynę powrotną oraz komunikację Modbus RTU (RS-485). Siłownik zapewnia nominalny moment obrotowy 18 Nm, jest zasilany napięciem 24 V AC/DC i przeznaczony do pracy w instalacjach wentylacyjnych, w szczególności w centralach klimatyzacyjnych (AHU).
Najważniejsze cechy
- Producent: Siemens
- Model: GCA161.1E/MO
- Nr magazynowy: S55499-D301
- Typ: siłownik do przepustnic powietrza ze sprężyną powrotną
- Moment nominalny: 18 Nm
- Komunikacja: Modbus RTU (RS-485), bez separacji galwanicznej
- Zasilanie: 24 V AC ±20% (SELV) / 24 V DC ±20% (SELV) lub 24 V AC klasa 2 (US)
- Czas przebiegu 90° (silnikiem): 90 s
- Czas zamykania sprężyną powrotną (brak zasilania): 15 s
- Nominalny / maksymalny kąt obrotu: 90° / 95° ±2°
- Moment maksymalny: < 50 Nm
- Stopień ochrony: IP54 (przy zachowaniu zalecanych pozycji montażu)
- Sterowanie ręczne: tak
- Wskaźnik położenia: tak
- Terminator magistrali: 120 Ω, załączany elektronicznie (domyślnie wyłączony)
- Kabel podłączeniowy (zasilanie/komunikacja): fabrycznie zamontowany, 0,9 m; 5 × 0,75 mm²
Zastosowanie
GCA161.1E/MO przeznaczony jest do sterowania przepustnicami powietrza w aplikacjach wentylacyjnych, w tym w centralach klimatyzacyjnych (AHU), z komunikacją Modbus RTU.
Funkcje i działanie
Sterowanie po Modbus
- Wartość zadana i aktualna pozycja: 0…100%
- Wymuszenie położenia: Otwórz / Zamknij / Min / Maks / Stop
- Monitorowanie wartości zadanej oraz zachowanie w trybie pracy przy braku komunikacji
- Kierunek otwierania: ustawiany przez magistralę (CW / CCW)
Tryb braku komunikacji (konfigurowalny)
- Przejdź do zadanego położenia braku komunikacji
- Utrzymuj ostatnie położenie
- Tryb wyłączony
Komunikacja Modbus RTU (RS-485)
- Protokół: Modbus RTU
- Interfejs: RS-485, bez separacji galwanicznej
- Maks. liczba węzłów: 32
- Zakres adresów: 1…247 / 255 (domyślnie: 255)
- Prędkości transmisji: Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kBaud
- Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (domyślnie: 1-8-E-1)
- Terminator magistrali: 120 Ω, włączany elektronicznie
- Obsługiwane kody funkcji: 03, 04, 06, 16 (zapis wielorejestrowy: maks. 120 rejestrów na polecenie)
Lokalne HMI (przycisk + dioda LED)
- Wyświetlenie aktualnego adresu: naciśnięcie przycisku < 1 s (adres prezentowany sekwencją mignięć LED)
- Włączanie/wyłączanie terminatora magistrali z poziomu przycisku
- Wprowadzanie adresu Modbus za pomocą przycisku
- Przywrócenie ustawień fabrycznych: naciśnięcie przycisku > 10 s
Podłączenie elektryczne (przewody fabryczne)
Siłowniki dostarczane są z fabrycznie zamontowanym przewodem zasilania/komunikacji. Wszystkie podłączane urządzenia muszą być połączone z tą samą masą G0. Napięcie zasilające na zaciskach G i G0 musi spełniać wymagania SELV lub PELV.
- G (czerwony): potencjał systemowy 24 V AC / 24 V DC
- G0 (czarny): neutralny systemowy
- REF (fioletowy): sygnał referencyjny (Modbus RTU)
- + (szary): magistrala + (Modbus RTU)
- - (różowy): magistrala - (Modbus RTU)
Dane techniczne
- Napięcie zasilające: 24 V AC ±20% (SELV) / 24 V DC ±20% (SELV) lub 24 V AC klasa 2 (US)
- Częstotliwość: 50/60 Hz
- Pobór mocy (trzymanie): AC/DC: 2,5 W
- Pobór mocy (obrót): AC: 7 VA / 5 W; DC: 4 W
- Czas przebiegu 90° (silnikiem): 90 s
- Czas zamykania sprężyną powrotną (brak zasilania): 15 s
- Moment nominalny: 18 Nm
- Moment maksymalny: < 50 Nm
- Kąt obrotu (nominalny / maks.): 90° / 95° ±2°
- Stopień ochrony: IP54
- Klasa bezpieczeństwa (EN 60730): III
- Warunki pracy: wewnątrz pomieszczeń; -32…55 °C; wilgotność < 95% r.h. (bez kondensacji)
- Temperatura transportu: -32…70 °C
- Temperatura składowania: -5…45 °C
- Wymiary (bez modułu magistrali): 100 × 300 × 67,5 mm
- Waga (bez opakowania): 2,2 kg
Montaż (oś przepustnicy)
- Oś okrągła: Ø 8,0…25,6 mm
- Oś czworokątna: 6,0…18 mm
- Min. długość osi: 20 mm
- Uwaga montażowa: nie otwierać obudowy siłownika
Podsumowanie
Siemens GCA161.1E/MO to siłownik do przepustnic powietrza o momencie 18 Nm, z Modbus RTU (RS-485), zasilaniem 24 V AC/DC oraz sprężyną powrotną. Oferuje sterowanie pozycją 0…100%, funkcje wymuszeń (Open/Close/Min/Max/Stop), konfigurowalną pracę przy braku komunikacji, a także wbudowany (elektroniczny) terminator magistrali i lokalne HMI (przycisk + LED) do podstawowej konfiguracji.
Pliki do pobrania:
GCA161.1E/MO Karta katalogowa
GCA161.1E/MO Instrukcja montażu
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
- Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
- Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
- Urządzenie elektryczne niskonapięciowe. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć zasilanie. Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń. Nieprawidłowy montaż, okablowanie lub podłączenie mogą spowodować uszkodzenie urządzenia, instalacji albo nieprawidłową pracę systemu.
- Nie otwierać obudowy urządzenia. Otwieranie obudowy może spowodować uszkodzenie produktu lub zagrożenie dla bezpieczeństwa użytkownika. Wszelkie czynności montażowe i serwisowe wykonywać wyłącznie zgodnie z dokumentacją producenta.
- Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani do układania kabli w wodzie. Nieprawidłowe prowadzenie przewodów może spowodować uszkodzenie urządzenia lub instalacji.
- Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z dokumentacją producenta. W przypadku montażu w miejscu narażonym na wilgoć lub wpływy atmosferyczne należy stosować odpowiednie akcesoria ochronne przewidziane przez producenta.
- Urządzenie ze sprężyną powrotną. W przypadku zaniku zasilania element wykonawczy może samoczynnie powrócić do położenia zerowego. Podczas montażu, regulacji i serwisu należy uwzględnić możliwość nieoczekiwanego ruchu napędu lub sterowanego elementu.
- Obwody sterujące i sygnałowe urządzeń niskonapięciowych należy wykonywać zgodnie z wymaganiami SELV/PELV oraz dokumentacją producenta. Nieprawidłowe zasilanie lub okablowanie obwodów sterujących może spowodować nieprawidłową pracę urządzenia albo uszkodzenie instalacji.
