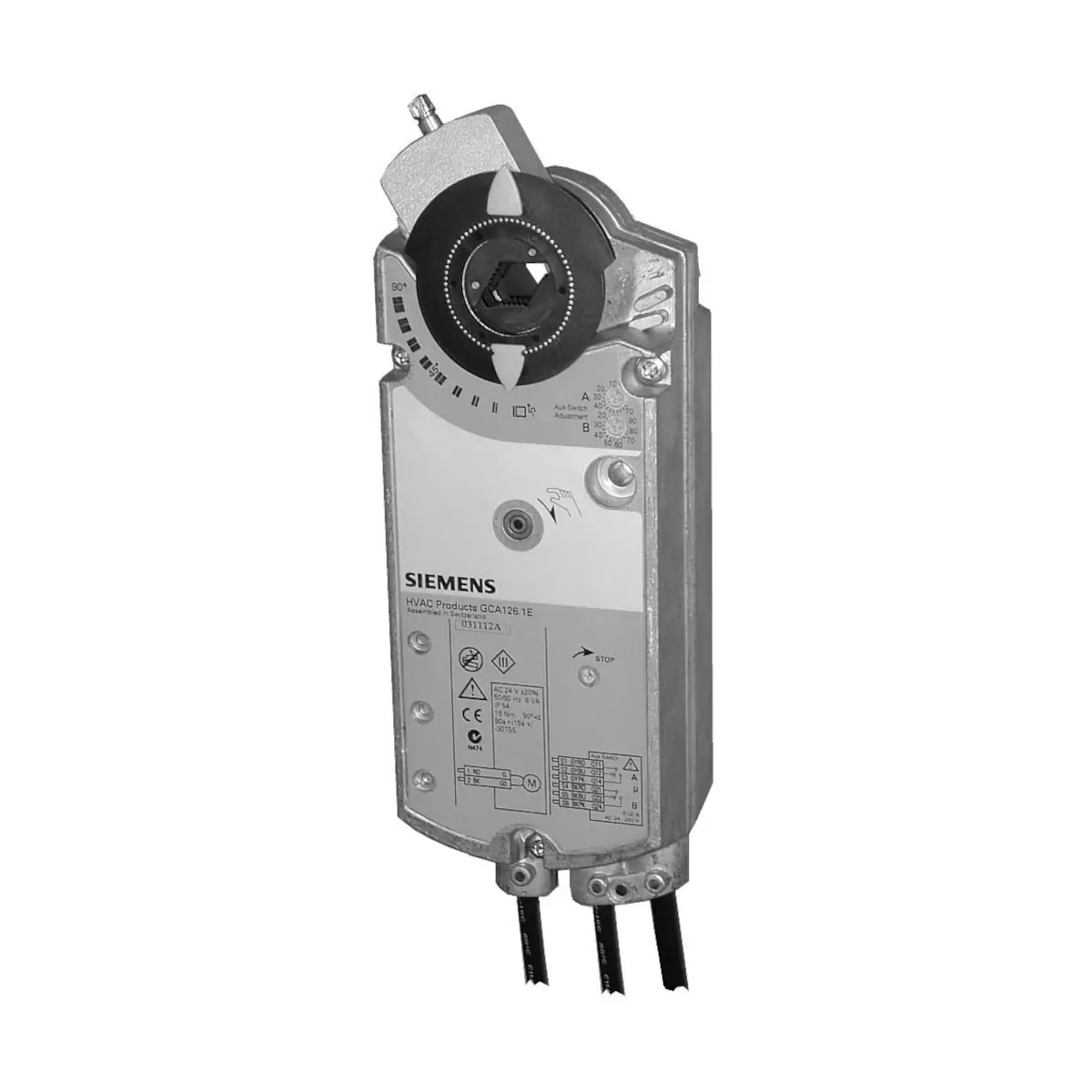

GCA135.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 3-stawny, 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze, potencjometr zwrotny

GCA135.1E to obrotowy siłownik do przepustnic powietrza Siemens (OpenAir™) ze sprężyną powrotną, przeznaczony do sterowania 3-stawnego. Zasilany jest napięciem 24 V AC lub 24…48 V DC i oferuje moment obrotowy 18 Nm. Po zaniku zasilania sprężyna ustawia siłownik w położeniu „zerowym” (pozycja awaryjna). Siłownik posiada samocentrujący adapter osi, mechanicznie nastawiany zakres roboczy 0…90° oraz fabrycznie zamontowany przewód o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GCA135.1E
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 3-stawne
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Nominalny moment obrotowy: 18 Nm
• Moment maksymalny (zblokowanie): 50 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ±2°
• Czas przebiegu dla 90° (silnikiem): 90 s
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°
• Przewód przyłączeniowy: fabryczny, 0,9 m; przekrój 0,75 mm²
• Stopień ochrony obudowy: IP54
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Waga (bez opakowania): 2 kg

Zastosowanie

• Do przepustnic powietrza o powierzchni do 3 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania siłownik ma ustawić się w położeniu „zerowym” (pozycja awaryjna).
• Do przepustnic z dwoma siłownikami zamontowanymi na osi przepustnicy (przy pomocy obejmy montażowej ASK73.2).

Funkcje i działanie

Sterowanie 3-stawne

• Sterowanie realizowane jest sygnałami „otwórz” (Y1) oraz „zamknij” (Y2).
• Kierunek obrotu (zgodny lub przeciwny do ruchu wskazówek zegara) zależy od pozycji montażu na osi przepustnicy oraz rodzaju sterowania.
• Prąd przełączania (przy 24 V AC) dla „otwórz”/„zamknij” (przewody 6, 7): typowo 8 mA.

Sprężyna powrotna (pozycja awaryjna)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.

Przełączniki pomocnicze

• Dwa przełączniki pomocnicze A i B z niezależnie ustawianymi punktami przełączenia.
• Zakres nastaw: 5°…90° ze skokiem co 5°.
• Parametry styków (AC): 24…230 V AC, 6 A (rez.) / 2 A (ind.).
• Parametry styków (DC): 12…30 V DC, 2 A.

Podłączenie elektryczne i okablowanie

• G (1, czerwony): 24 V AC / 24…48 V DC (potencjał systemowy)
• G0 (2, czarny): masa systemowa
• Y1 (6, purpurowy): sygnał sterujący „otwórz”
• Y2 (7, pomarańczowy): sygnał sterujący „zamknij”
• Przewód przyłączeniowy: 0,9 m; przekrój 0,75 mm²

Dane techniczne

• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Pobór mocy (w ruchu): AC: 7 VA / 5 W; DC: 4 W
• Pobór mocy (w stanie trzymania): AC: 5 VA / 3 W; DC: 3 W
• Nominalny moment obrotowy: 18 Nm
• Moment maksymalny (zblokowanie): 50 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ±2°
• Czas przebiegu dla 90° (silnikiem): 90 s
• Czas zamykania sprężyną: 15 s
• Stopień ochrony: IP54
• Warunki środowiskowe (praca / transport): -32…+55°C / -32…+70°C; wilgotność < 95% r.h. (bez kondensacji)
• Oś przepustnicy (okrągła / kwadratowa): 8…25,6 mm / 6…18 mm
• Minimalna długość osi: 20 mm
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Waga (bez opakowania): 2 kg

Podsumowanie

Siemens GCA135.1E to solidny siłownik obrotowy do przepustnic powietrza z powrotem sprężynowym do pozycji „zerowej”, sterowaniem 3-stawnym oraz momentem 18 Nm. Mechanicznie nastawiany zakres 0…90°, stopień ochrony IP54, fabryczny przewód 0,9 m oraz dwa przełączniki pomocnicze czynią go praktycznym wyborem do instalacji wentylacyjnych wymagających funkcji awaryjnego powrotu.
