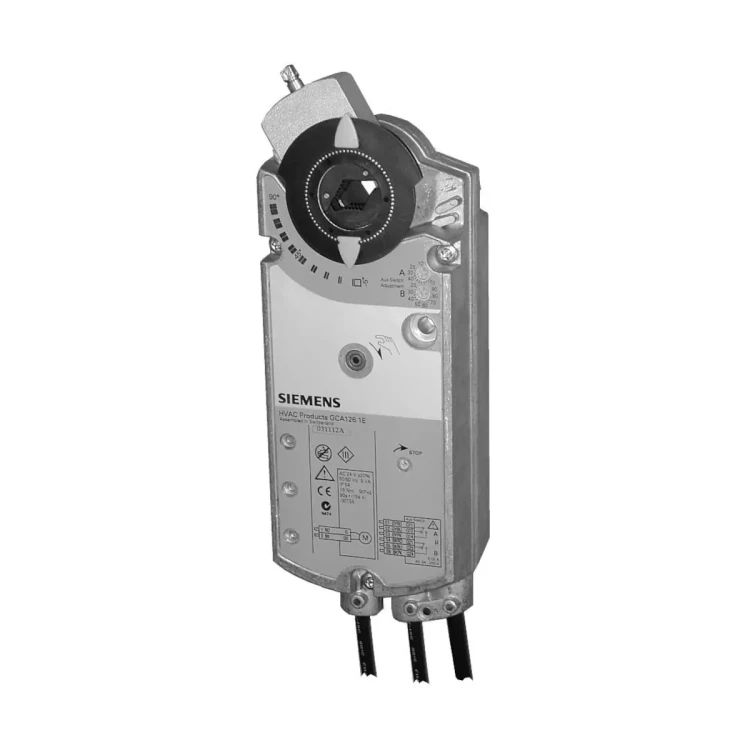

GCA166.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 0..10 [V], 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze
Wystaw opinię o produkcie
Siemens GCA166.1E to obrotowy siłownik OpenAir™ do przepustnic powietrza z sprężyną powrotną – po zaniku zasilania ustawia przepustnicę w położeniu „0”. Pracuje z 24 V AC lub 24…48 V DC, ma sterowanie 0…10 V i wyjście położenia 0…10 V. Zapewnia 18 Nm, zakres 0–90°, czas 90 s i powrót 15 s. Do przepustnic do 3 m², z obudową IP54 i 2 przełącznikami pomocniczymi. Samocentrujący adapter pasuje do osi 8…25,6 mm lub kwadratowej 6…18 mm.
Kod produktu: GCA166.1E
Paczkomat InPost - 0,00 zł
Odbiór osobisty - 0,00 zł
Opis
Siemens GCA166.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, wyposażony w sprężynę powrotną (funkcja bezpieczeństwa – po zaniku zasilania siłownik wraca do położenia „zerowego”). Napęd przeznaczony jest do pracy w instalacjach wentylacyjnych z regulacją ciągłą i sterowaniem sygnałem 0…10 V DC, przy zasilaniu 24 V AC lub 24…48 V DC. Oferuje moment obrotowy 18 Nm, samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90°. Fabrycznie wyposażony jest w kabel przyłączeniowy 0,9 m oraz wyjście sygnału położenia U = 0…10 V DC.
Najważniejsze cechy
- Producent: Siemens
- Model: GCA166.1E
- Seria: OpenAir™
- Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
- Zastosowanie: przepustnice powietrza do 3 m² (zależnie od tarcia)
- Rodzaj sterowania: ciągłe (proporcjonalne)
- Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20%
- Sygnał sterujący: Y = 0…10 V DC (maks. dopuszczalne napięcie wejściowe 35 V DC)
- Sygnał położenia: U = 0…10 V DC (proporcjonalnie do kąta obrotu), maks. ±1 mA
- Moment obrotowy (nominalny): 18 Nm
- Moment maksymalny (zblokowanie): 50 Nm
- Kąt obrotu: 90° (maks. 95° ± 2°), mechanicznie ograniczany co 5°
- Czas przebiegu 90° (silnikiem): 90 s
- Czas powrotu sprężyną (zanik zasilania): 15 s
- Stopień ochrony obudowy: IP54
- Przewód przyłączeniowy: 0,9 m, przekrój 0,75 mm²
Zastosowanie
GCA166.1E przeznaczony jest do napędu przepustnic w systemach wentylacyjnych, w których wymagana jest funkcja bezpieczeństwa: przy braku zasilania siłownik ustawia przepustnicę w położeniu „zerowym” (pozycja awaryjna) dzięki sprężynie powrotnej.
- Do przepustnic powietrza o powierzchni do 3 m² (w zależności od tarcia).
- Do aplikacji, w których po zaniku zasilania wymagany jest automatyczny powrót do położenia „0”.
- Możliwy montaż dwóch siłowników na jednej osi (podwojenie momentu) przy użyciu obejmy ASK73.2.
Funkcje i działanie
Sterowanie ciągłe (0…10 V DC)
- Wejście Y: 0…10 V DC – sygnał sterujący pozycją siłownika.
- Wyjście U: 0…10 V DC – sygnał położenia proporcjonalny do kąta obrotu.
Sprężyna powrotna (funkcja bezpieczeństwa)
- W przypadku zaniku zasilania sprężyna powrotna przestawia siłownik do pozycji „zerowej”.
- Czas powrotu sprężyną: 15 s (dla 90°).
Ograniczenie kąta obrotu
- Zakres roboczy można ustawić mechanicznie w zakresie 0…90°.
- Ograniczenie realizowane jest ze skokiem co 5°.
Przełączniki pomocnicze
- Siłownik posiada dwa przełączniki pomocnicze (A i B) do realizacji dodatkowych funkcji.
- Nastawa punktów przełączenia: 5°…90° ze skokiem co 5° (niezależnie dla A i B).
- Parametry styków (AC): 24…230 V AC, 6 A (rez.) / 2 A (ind.)
- Parametry styków (DC): 12…30 V DC, 2 A
Podłączenie elektryczne (przewody)
- G (czerwony): potencjał systemowy 24 V AC / 24…48 V DC
- G0 (czarny): masa systemowa
- Y (szary): sygnał sterujący 0…10 V DC
- U (różowy): sygnał położenia 0…10 V DC
- Przełącznik pomocniczy A: S1 (wejście), S2 (NC), S3 (NO)
- Przełącznik pomocniczy B: S4 (wejście), S5 (NC), S6 (NO)
Dane techniczne
- Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
- Pobór mocy (w ruchu): AC: 7 VA / 5 W; DC: 4 W
- Pobór mocy (w stanie trzymania): AC: 5 VA / 3 W; DC: 3 W
- Moment nominalny: 18 Nm
- Moment maksymalny (zblokowanie): 50 Nm
- Kąt obrotu: 90° (maks. 95° ± 2°)
- Czas przebiegu 90° (silnikiem): 90 s
- Czas powrotu sprężyną: 15 s
- Wejście Y: 0…10 V DC (maks. 35 V DC)
- Wyjście U: 0…10 V DC, maks. ±1 mA
- Stopień ochrony: IP54
- Warunki pracy: -32…+55 °C, wilgotność < 95% r.h. (bez kondensacji)
- Transport i składowanie: -32…+70 °C, wilgotność < 95% r.h. (bez kondensacji)
- Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
- Masa (bez opakowania): 2 kg
Montaż
- Adapter osi (samocentrujący): oś okrągła 8…25,6 mm / oś kwadratowa 6…18 mm
- Minimalna długość osi: 20 mm
- Kierunek obrotu: zgodny lub przeciwny do ruchu wskazówek zegara – zależnie od pozycji montażu na osi przepustnicy i rodzaju sterowania
- Możliwość mechanicznego ograniczenia zakresu pracy w granicach 0…90° (skok co 5°).
Podsumowanie
Siemens GCA166.1E to solidny, obrotowy siłownik do przepustnic powietrza z momentem 18 Nm i sprężyną powrotną, zasilany 24 V AC / 24…48 V DC i sterowany sygnałem 0…10 V DC. Dzięki IP54, samocentrującemu adapterowi osi, mechanicznej nastawie kąta oraz sygnałowi położenia 0…10 V sprawdza się w aplikacjach wentylacyjnych, gdzie kluczowa jest pewna praca oraz bezpieczny powrót do pozycji „0” po zaniku zasilania.
Pliki do pobrania:
GCA166.1E Karta katalogowa
GCA166.1E Instrukcja montażu
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
- Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
- Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
- Urządzenie elektryczne niskonapięciowe. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć zasilanie. Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń. Nieprawidłowy montaż, okablowanie lub podłączenie mogą spowodować uszkodzenie urządzenia, instalacji albo nieprawidłową pracę systemu.
- Nie otwierać obudowy urządzenia. Otwieranie obudowy może spowodować uszkodzenie produktu lub zagrożenie dla bezpieczeństwa użytkownika. Wszelkie czynności montażowe i serwisowe wykonywać wyłącznie zgodnie z dokumentacją producenta.
- Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani do układania kabli w wodzie. Nieprawidłowe prowadzenie przewodów może spowodować uszkodzenie urządzenia lub instalacji.
- Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z dokumentacją producenta. W przypadku montażu w miejscu narażonym na wilgoć lub wpływy atmosferyczne należy stosować odpowiednie akcesoria ochronne przewidziane przez producenta.
- Urządzenie ze sprężyną powrotną. W przypadku zaniku zasilania element wykonawczy może samoczynnie powrócić do położenia zerowego. Podczas montażu, regulacji i serwisu należy uwzględnić możliwość nieoczekiwanego ruchu napędu lub sterowanego elementu.
- Na przełącznikach pomocniczych należy stosować wyłącznie dopuszczalne napięcia zgodnie z dokumentacją producenta. Nie mieszać różnych napięć zasilania ani różnych faz na stykach pomocniczych. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
- Obwody sterujące i sygnałowe urządzeń niskonapięciowych należy wykonywać zgodnie z wymaganiami SELV/PELV oraz dokumentacją producenta. Nieprawidłowe zasilanie lub okablowanie obwodów sterujących może spowodować nieprawidłową pracę urządzenia albo uszkodzenie instalacji.
