GCA326.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 2-stawny, 230 [V] AC, 90/15 [s], 2 styki pomocnicze

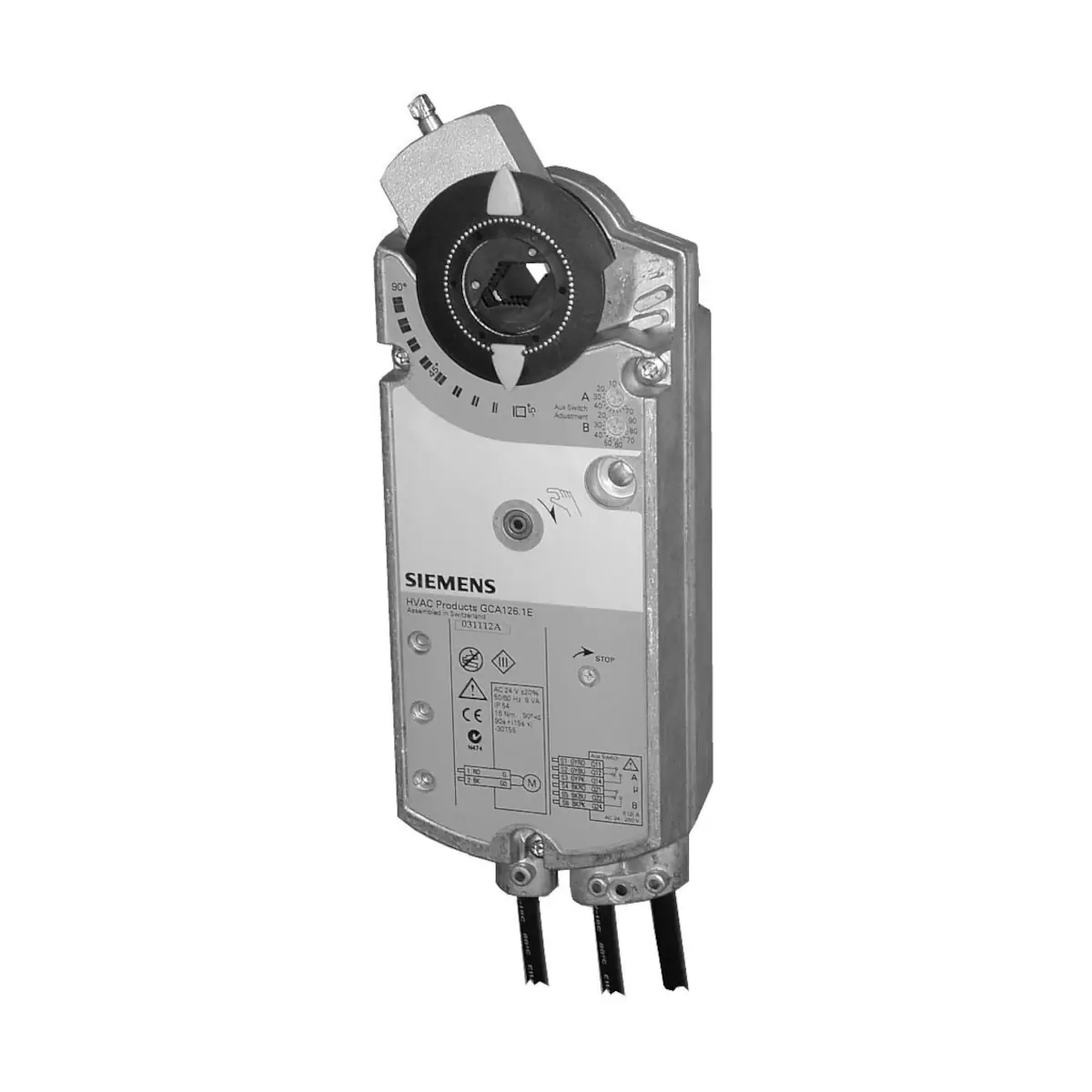

Siemens GCA326.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, wyposażony w sprężynę powrotną (funkcja bezpieczeństwa – powrót do położenia „zerowego” przy zaniku zasilania). Przeznaczony jest do sterowania 2-stawnego i zasilania z sieci AC 230 V, oferując moment obrotowy 18 Nm oraz samocentrujący adapter osi. Zakres roboczy można ustawiać mechanicznie w przedziale 0…90°, a siłownik dostarczany jest z fabrycznie zamontowanym przewodem o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GCA326.1E
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 2-stawne
• Napięcie zasilania: AC 230 V ±10%, 50/60 Hz
• Moment nominalny: 18 Nm
• Moment maksymalny (zblokowanie): 50 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ± 2°
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s
• Zakres roboczy: nastawiany mechanicznie 0…90° (ograniczenie co 5°)
• Adapter osi: samocentrujący
• Fabryczny przewód przyłączeniowy: 0,9 m, 0,75 mm²
• Stopień ochrony obudowy: IP54
• Wbudowane przełączniki pomocnicze: 2 szt. (punkty przełączenia nastawiane 5°…90° co 5°)

Zastosowanie

• Do przepustnic powietrza o powierzchni do 3 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania siłownik ma ustawić się w położeniu „zerowym” (pozycja awaryjna) dzięki sprężynie powrotnej.
• Możliwy montaż dwóch siłowników na jednej osi przepustnicy (wymagana obejma montażowa ASK73.1 lub ASK73.2) w celu podwojenia momentu obrotowego.

Funkcje i działanie

Sprężyna powrotna (funkcja bezpieczeństwa)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Czas powrotu sprężyną: 15 s (zamykanie przy zaniku zasilania).

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.
• Zakres roboczy ustawiany mechanicznie w zakresie 0…90°.

Przełączniki pomocnicze (2 szt.)

• Punkty przełączenia przełączników pomocniczych A i B mogą być ustawiane niezależnie w zakresie 5°…90° ze skokiem co 5°.

Podłączenie elektryczne i okablowanie

• Zasilanie AC 230 V: przewód L (brązowy), przewód N (niebieski).
• Przełącznik pomocniczy A: Q11/S1 (wejście), Q12/S2 (NC), Q14/S3 (NO).
• Przełącznik pomocniczy B: Q21/S4 (wejście), Q22/S5 (NC), Q24/S6 (NO).
• Przewód przyłączeniowy: standardowo 0,9 m, 0,75 mm².

Dane techniczne

• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Pobór mocy w ruchu: 8 VA / 6 W
• Pobór mocy w stanie trzymania: 6 VA / 4 W
• Moment nominalny: 18 Nm
• Moment maksymalny (zblokowanie): 50 Nm
• Kąt obrotu: 90° (nominalnie) / 95° ± 2° (maks.)
• Czas przebiegu 90°: 90 s
• Czas powrotu sprężyną: 15 s
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): II (dla 230 V AC i przełączników pomocniczych)
• Warunki pracy: -32…+55 °C, < 95% r.h. (bez kondensacji)
• Transport i składowanie: -32…+70 °C, < 95% r.h. (bez kondensacji)
• Oś przepustnicy: okrągła 8…25,6 mm / kwadratowa 6…18 mm
• Minimalna długość osi: 20 mm
• Wymiary (szer. × dług. × wys.): 100 × 300 × 67,5 mm
• Masa (bez opakowania): 2,1 kg

Podsumowanie

Siemens GCA326.1E to solidny siłownik sprężynowy 18 Nm do przepustnic powietrza, przeznaczony do sterowania 2-stawnego przy zasilaniu AC 230 V. Zapewnia powrót do pozycji „zerowej” przy zaniku zasilania, ma mechanicznie nastawiany zakres pracy 0…90°, stopień ochrony IP54 oraz dwa przełączniki pomocnicze z regulowanymi punktami przełączeń, co ułatwia realizację dodatkowych funkcji w automatyce wentylacji.

Pliki do pobrania:
GCA326.1E Karta katalogowa
GCA326.1E Instrukcja montażu
