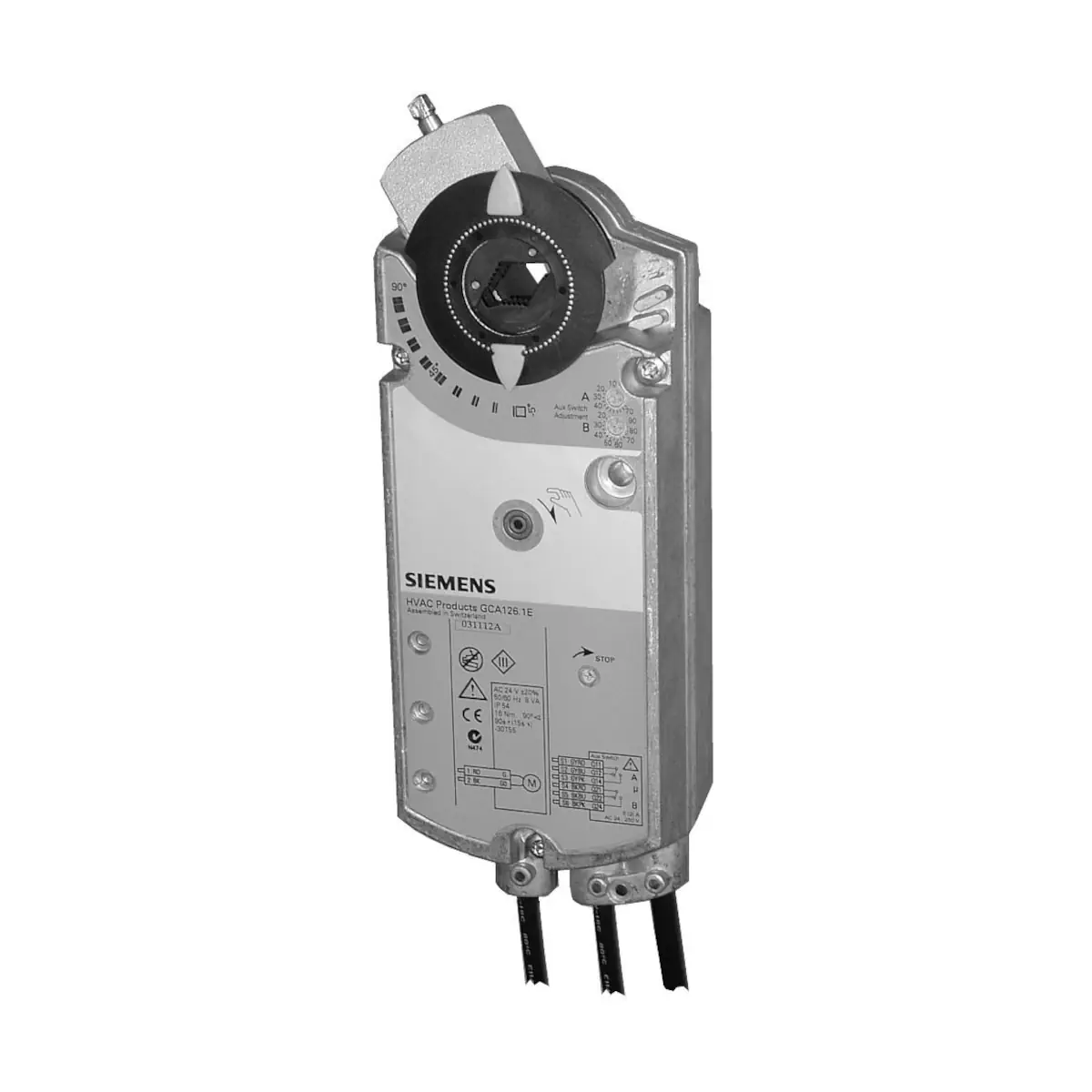

GCA163.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 0..35 [V], 24 [V] AC/DC, 90/15 [s], nastawiana charakterystyka

GCA163.1E to obrotowy siłownik do przepustnic powietrza Siemens z serii OpenAir™, wyposażony w sprężynę powrotną (po zaniku zasilania ustawia pozycję „zerową”). Przeznaczony jest do regulacji ciągłej i współpracy z przepustnicami o powierzchni do 3 m² (zależnie od tarcia). Siłownik oferuje moment 18 Nm, samocentrujący adapter osi oraz mechanicznie nastawiany zakres pracy 0…90°. W standardzie posiada fabrycznie zamontowany kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GCA163.1E
• Seria: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Zastosowanie: przepustnice powietrza do 3 m² (zależnie od tarcia)
• Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20%
• Sterowanie: ciągłe
• Sygnał sterujący: 0…35 V DC z ustawianą charakterystyką (Uo, DU)
• Moment obrotowy (nominalny): 18 Nm
• Sprężyna powrotna: po zaniku zasilania powrót do pozycji „zerowej”
• Adapter osi: samocentrujący
• Nastawa zakresu roboczego: mechanicznie 0…90° (skok co 5°)
• Przewód przyłączeniowy: fabryczny, 0,9 m; przekrój 0,75 mm²
• Stopień ochrony obudowy: IP54

Zastosowanie

• Do przepustnic powietrza o powierzchni do 3 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania siłownik ma ustawić się w położeniu „zerowym” (pozycja awaryjna).
• Do przepustnic z dwoma siłownikami zamontowanymi na jednej osi (przy pomocy obejmy montażowej).

Funkcje i działanie

Sterowanie ciągłe z ustawianą charakterystyką

• Sygnał sterujący Y: 0…35 V DC (z ustawianą charakterystyką).
• Przesunięcie Uo: 0…5 V DC.
• Zakres roboczy DU: 2…30 V DC.
• Maks. dopuszczalne napięcie wejściowe: 35 V DC.

Sprężyna powrotna (funkcja bezpieczeństwa)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s.

Kierunek obrotu

• Zgodny lub przeciwny do ruchu wskazówek zegara – w zależności od pozycji montażu na osi przepustnicy oraz rodzaju sterowania.

Sygnał położenia

• Napięcie wyjściowe U: 0…10 V DC (proporcjonalnie do kąta obrotu).
• Maks. prąd wyjściowy: ± 1 mA DC.

Podłączenie elektryczne (przewody)

• G (1, czerwony): potencjał systemowy 24 V AC / 24…48 V DC
• G0 (2, czarny): masa systemowa
• Y (8, szary): sygnał sterujący
• U (9, różowy): sygnał położenia 0…10 V DC

Dane techniczne

• Zasilanie (AC): 24 V AC ±20% / 50/60 Hz
• Zasilanie (DC): 24…48 V DC ±20%
• Pobór mocy w ruchu: AC: 7 VA / 5 W; DC: 4 W
• Pobór mocy w stanie trzymania: AC: 5 VA / 3 W; DC: 3 W
• Moment obrotowy (nominalny): 18 Nm
• Moment maksymalny (zblokowanie): 50 Nm
• Kąt obrotu (nominalny / maksymalny): 90° / 95° ± 2°
• Czas przebiegu dla 90° (silnikiem): 90 s
• Czas zamykania sprężyną: 15 s
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730, zasilanie 24 V AC): III
• Temperatura otoczenia (praca / transport): -32…+55 °C / -32…+70 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Wymiary (szer. x dł. x wys.): 100 x 300 x 67,5 mm
• Oś przepustnicy (okrągła / kwadratowa): 8…25,6 mm / 6…18 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 2 kg

Montaż

• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5° (zakres 0…90°).
• Możliwość montażu 2 siłowników na jednej osi: podwojenie momentu obrotowego (wymagana obejma montażowa ASK73.2).

Podsumowanie

Siemens GCA163.1E to solidny siłownik do przepustnic z sprężyną powrotną, przeznaczony do ciągłej regulacji w instalacjach wentylacyjnych, gdzie wymagane jest bezpieczne przejście do pozycji „zerowej” przy zaniku zasilania. Moment 18 Nm, mechanicznie nastawiany zakres 0…90°, zasilanie 24 V AC / 24…48 V DC oraz sygnał sterujący 0…35 V DC z ustawianą charakterystyką czynią go uniwersalnym rozwiązaniem do precyzyjnego sterowania przepustnicami.

Pliki do pobrania:
GCA163.1E Karta katalogowa
GCA163.1E Instrukcja montażu
