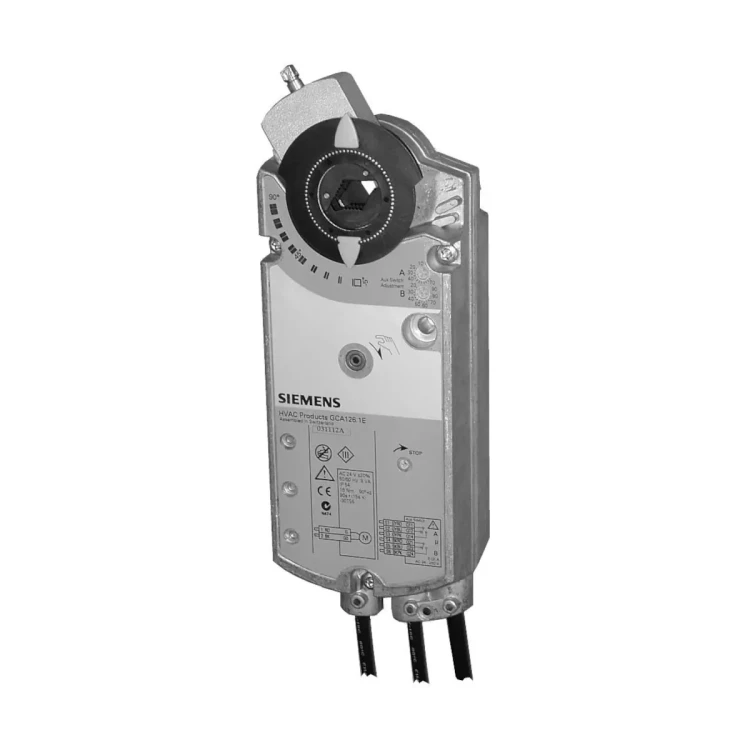

GCA126.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 2-stawny, 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze

GCA126.1E to obrotowy siłownik do przepustnic powietrza z momentem 18 Nm i sprężyną powrotną, zasilany napięciem 24 V AC ±20% / 50–60 Hz lub 24…48 V DC ±20% (SELV/PELV). Przeznaczony jest do 2-stawnego sterowania przepustnicami w instalacjach wentylacyjnych, gdzie w przypadku zaniku zasilania wymagana jest powrót do zdefiniowanej pozycji „zerowej”. Siłownik wyposażono w dwa nastawne przełączniki pomocnicze, samocentrujący adapter osi, mechaniczny wskaźnik położenia oraz fabrycznie zamontowany przewód przyłączeniowy o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir GCA..1
• Model: GCA126.1E
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 2-stawne („otwórz” / „zamknij”)
• Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20% (SELV/PELV)
• Nominalny moment obrotowy: 18 Nm
• Moment maksymalny (zblokowanie): 50 Nm
• Nominalny kąt obrotu: 90° (maks. 95° ±2°)
• Czas przebiegu silnikiem dla 90°: ok. 90 s
• Czas powrotu sprężyny (zanik zasilania): ok. 15 s
• Przełączniki pomocnicze: 2 niezależne SPDT, z nastawą 5…90° (krok 5°)
• Obciążalność przełączników: 24…230 V AC, 6 A (obciążenie rezystancyjne) / 2 A (indukcyjne); 12…30 V DC, 2 A
• Adapter osi: samocentrujący, do osi okrągłych 8…25,6 mm i kwadratowych 6…18 mm, minimalna długość osi 20 mm
• Zakres roboczy: mechanicznie nastawiany w zakresie 0…90° w krokach co 5°
• Wskaźnik położenia: mechaniczny, na obudowie siłownika
• Przewód przyłączeniowy: fabryczny kabel wielożyłowy, długość ok. 0,9 m, przekrój żył 0,75 mm²
• Powierzchnia przepustnicy: do ok. 3 m² (w zależności od tarcia)
• Stopień ochrony obudowy: IP54 (wg EN 60529, przy prawidłowym montażu)
• Klasa ochronności: III (zasilanie 24 V AC / 24…48 V DC, SELV/PELV)
• Temperatura pracy: -32…+55 °C
• Temperatura transportu i składowania: -32…+70 °C
• Wilgotność otoczenia (praca / transport): < 95% r.h. (bez kondensacji)
• Wymiary (szer. × dł. × wys.): ok. 100 × 300 × 67,5 mm
• Masa: ok. 2 kg (bez opakowania)
• Zgodność: EN 60730-2-14 (typ 1), oznakowanie CE, kompatybilność EMC dla środowisk mieszkaniowych, handlowych i przemysłowych

Zastosowanie

Siłownik GCA126.1E przeznaczony jest do automatyzacji przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, w których przy zaniku zasilania przepustnica musi ustawić się w położeniu „zerowym” (pozycja awaryjna).

• Sterowanie przepustnicami powietrza o powierzchni do ok. 3 m² (w zależności od oporów ruchu).
• Zastosowania wymagające powrotu do określonego położenia awaryjnego przy braku zasilania (sprężyna powrotna).
• Instalacje w budynkach mieszkalnych, biurowych, handlowych i przemysłowych.
• Możliwość montażu 2 siłowników tego samego typu na jednej osi przepustnicy z użyciem obejmy montażowej ASK73.1, co pozwala podwoić dostępny moment obrotowy.

Funkcje i działanie

Sterowanie 2-stawne

• Siłownik pracuje w trybie dwustawnym, realizując funkcje „otwórz” / „zamknij” przepustnicy.
• Sygnały sterujące doprowadza się do wejść na przewodach:
  • Y1 – sygnał sterujący „otwórz”,
  • Y2 – sygnał sterujący „zamknij”.
• Wejścia sterujące przystosowane są do pracy z sygnałami 0 / 24 V AC lub 24…48 V DC, typowy prąd wejściowy przy 24 V AC wynosi ok. 8 mA.
• Kierunek obrotu (zgodny lub przeciwny do ruchu wskazówek zegara) zależy od sposobu montażu siłownika na osi przepustnicy.

Sprężyna powrotna – pozycja awaryjna

• Wbudowana sprężyna powrotna automatycznie obraca siłownik do pozycji „zerowej” w przypadku zaniku napięcia zasilania.
• Czas powrotu do pozycji awaryjnej dla kąta 90° wynosi ok. 15 s.
• Po przywróceniu zasilania napęd ponownie ustawia przepustnicę zgodnie z sygnałem sterującym.

Samocentrujący adapter osi i regulacja kąta

• Samocentrujący adapter osi automatycznie dopasowuje się do osi przepustnicy:
  • wały okrągłe o średnicy 8…25,6 mm,
  • wały kwadratowe o boku 6…18 mm,
  • minimalna długość osi 20 mm.
• Nominalny kąt obrotu wynosi 90°, maksymalny 95° ±2°.
• Ograniczenie kąta obrotu realizowane jest mechanicznie – zakres roboczy można ustawić w przedziale 0…90° ze skokiem co 5°.
• Na obudowie znajduje się mechaniczny wskaźnik położenia, umożliwiający szybki odczyt kąta otwarcia przepustnicy.

Przełączniki pomocnicze

Wersja GCA126.1E wyposażona jest w dwa nastawne przełączniki pomocnicze (A i B), które mogą służyć do sygnalizacji położenia przepustnicy lub do sterowania dodatkowymi urządzeniami (np. wentylatorami, nagrzewnicami, klapami odcinającymi).

• Każdy przełącznik jest typu SPDT (styk przełączny: wspólny, normalnie zwarty, normalnie rozwarty).
• Zakres nastawy punktów przełączenia: 5…90° z rozdzielczością 5° – niezależnie dla przełącznika A i B.
• Napięcie przełączane (AC): 24…230 V AC, prąd nominalny 6 A (obciążenie rezystancyjne) / 2 A (indukcyjne).
• Napięcie przełączane (DC): 12…30 V DC, prąd nominalny 2 A.

Montaż dwóch siłowników na jednej osi

• Dwa siłowniki GCA126.1E tego samego typu można zamontować na jednej osi przepustnicy przy pomocy obejmy montażowej ASK73.1.
• Takie rozwiązanie pozwala podwoić nominalny moment obrotowy (z 18 Nm do 36 Nm), co jest przydatne przy większych przepustnicach lub zwiększonych oporach ruchu.

Podłączenie elektryczne i przewody

Siłownik GCA126.1E posiada fabrycznie zamontowany kabel przyłączeniowy o długości ok. 0,9 m i przekroju żył 0,75 mm². Podłączenia należy wykonywać zgodnie ze schematem producenta oraz obowiązującymi przepisami.

• Zasilanie 24 V AC / 24…48 V DC:
  • G – potencjał systemowy 24 V AC / 24…48 V DC,
  • G0 – masa systemowa.
• Sterowanie 2-stawne:
  • Y1 – sygnał sterujący „otwórz” (0 V / 24 V AC lub 24…48 V DC),
  • Y2 – sygnał sterujący „zamknij” (0 V / 24 V AC lub 24…48 V DC).
• Przełączniki pomocnicze: wyprowadzenia oznaczone jako Q11, Q12, Q14 (przełącznik A) oraz Q21, Q22, Q24 (przełącznik B) umożliwiają podłączenie zewnętrznych obwodów sygnalizacji lub sterowania.

Dane techniczne

• Zasilanie (AC): 24 V AC ±20%, 50/60 Hz
• Zasilanie (DC): 24…48 V DC ±20%
• Pobór mocy w ruchu: AC: 7 VA / 5 W, DC: 4 W
• Pobór mocy w stanie trzymania: AC: 5 VA / 3 W, DC: 3 W
• Nominalny moment obrotowy: 18 Nm
• Moment maksymalny (zblokowanie): 50 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ±2°
• Czas przebiegu (silnikiem) dla 90°: ok. 90 s
• Czas zamykania sprężyną: ok. 15 s
• Prąd wejściowy sterowania (Y1/Y2, 24 V AC): typowo 8 mA
• Zakres nastaw przełączników pomocniczych: 5…90° / krok 5°
• Napięcie przełączane przełączników pomocniczych (AC): 24…230 V AC, 6 A (rezystancyjne) / 2 A (indukcyjne)
• Napięcie przełączane przełączników pomocniczych (DC): 12…30 V DC, 2 A
• Przekrój przewodów przyłączeniowych: 0,75 mm²
• Długość przewodu przyłączeniowego: ok. 0,9 m
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa ochronności: III (24 V AC / 24…48 V DC, SELV/PELV)
• Temperatura pracy: -32…+55 °C
• Temperatura transportu i składowania: -32…+70 °C
• Wilgotność otoczenia (praca / transport): < 95% r.h. (bez kondensacji)
• Wymiary siłownika (szer. × dł. × wys.): ok. 100 × 300 × 67,5 mm
• Oś przepustnicy: okrągła 8…25,6 mm, kwadratowa 6…18 mm, min. długość 20 mm
• Masa (bez opakowania): ok. 2 kg

Montaż

• Montaż bezpośrednio na osi przepustnicy za pomocą samocentrującego adaptera osi – bez potrzeby dodatkowych elementów sprzęgających.
• Adapter dostosowany do szerokiego zakresu średnic osi (okrągłych i kwadratowych), co ułatwia zastosowanie w różnych typach przepustnic.
• Mechaniczne ograniczniki kąta umożliwiają ustawienie wymaganego zakresu roboczego 0…90° (krok 5°) zgodnie z wymaganiami instalacji.
• Stopień ochrony IP54 jest zachowany tylko przy prawidłowym montażu, zgodnie z wytycznymi producenta.

Podsumowanie

Siemens GCA126.1E to solidny siłownik obrotowy do przepustnic powietrza o momencie 18 Nm, z powrotną sprężyną bezpieczeństwa i zasilaniem 24 V AC / 24…48 V DC (SELV/PELV). Dwustanowe sterowanie „otwórz/zamknij”, możliwość mechanicznego ograniczenia kąta obrotu, samocentrujący adapter osi oraz dwa w pełni nastawne przełączniki pomocnicze sprawiają, że model ten stanowi wszechstronne i niezawodne rozwiązanie do precyzyjnej regulacji przepustnic w nowoczesnych systemach wentylacyjnych i klimatyzacyjnych.
