![GCA164.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 0..35 [V], 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze, nastawiana charakterystyka](/userdata/public/gfx/11476/GCA164.1E-Silownik-obrotowy-ze-sprezyna-powrotna%2C-18-Nm%2C-0..35-V%2C-24-V-ACDC%2C-9015-s%2C-2-styki-pomocnicze%2C-nastawiana-charakterystyka.webp "GCA164.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 0..35 [V], 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze, nastawiana charakterystyka")

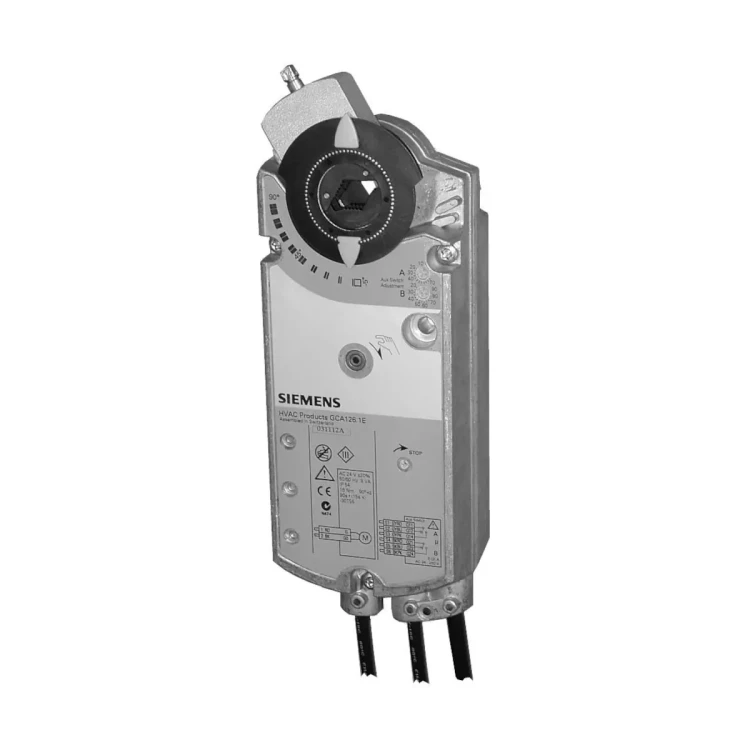

GCA164.1E Siłownik obrotowy ze sprężyną powrotną, 18 [Nm], 0..35 [V], 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze, nastawiana charakterystyka
Wystaw opinię o produkcie
Siemens GCA164.1E to obrotowy siłownik do przepustnic powietrza OpenAir™ ze sprężyną powrotną, który po zaniku zasilania ustawia przepustnicę w pozycji 0. Zapewnia moment 18 Nm i współpracuje z przepustnicami do 3 m² (zależnie od tarcia). Sterowanie ciągłe 0…35 V DC z nastawą Uo/DU, wyjście położenia 0…10 V, dwa przełączniki pomocnicze, zakres 0…90° i obudowa IP54. Zasilanie 24 V AC lub 24…48 V DC; czas przebiegu 90° wynosi 90 s, a domknięcie sprężyną ok. 15 s. Samocentrujący adapter osi ułatwia montaż, a fabryczny przewód 0,9 m przyspiesza podłączenie.
Kod produktu: GCA164.1E
Paczkomat InPost - 0,00 zł
Odbiór osobisty - 0,00 zł
Opis
Siemens GCA164.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, wyposażony w sprężynę powrotną (po zaniku zasilania powrót do pozycji „zerowej”). Przeznaczony jest do sterowania ciągłego i współpracy z przepustnicami o powierzchni do 3 m² (w zależności od tarcia). Siłownik zapewnia moment 18 Nm, posiada samocentrujący adapter osi, mechanicznie nastawiany zakres pracy 0…90° oraz fabrycznie zamontowany kabel przyłączeniowy 0,9 m.
Najważniejsze cechy
- Producent: Siemens
- Model: GCA164.1E
- Seria: OpenAir™
- Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
- Zastosowanie: przepustnice do 3 m² (zależnie od tarcia); instalacje wentylacyjne z wymaganą pozycją awaryjną „0”
- Moment nominalny: 18 Nm
- Moment maks. (zblokowanie): 50 Nm
- Sterowanie: ciągłe
- Sygnał sterujący (Y): 0…35 V DC z ustawianą charakterystyką (Uo, DU)
- Sprężyna powrotna: powrót do pozycji „zerowej” przy zaniku zasilania
- Sygnalizacja położenia (U): 0…10 V DC proporcjonalnie do kąta obrotu
- Przełączniki pomocnicze: 2 szt., nastawiane niezależnie (A i B)
- Ograniczenie kąta obrotu: mechaniczne, skok co 5°
- Stopień ochrony obudowy: IP54
- Przewód przyłączeniowy: fabryczny, 0,9 m, przekrój 0,75 mm²
Zastosowanie
GCA164.1E przeznaczony jest do pracy z przepustnicami powietrza w instalacjach wentylacyjnych, szczególnie tam, gdzie przy braku zasilania siłownik ma automatycznie ustawić przepustnicę w położeniu „zerowym” (pozycja awaryjna). Może być stosowany do przepustnic o powierzchni do 3 m² (zależnie od tarcia).
Funkcje i działanie
Sterowanie ciągłe i nastawiana charakterystyka sygnału
- Wejście sterujące Y: 0…35 V DC (maks. dopuszczalne napięcie wejściowe: 35 V DC).
- Charakterystyka ustawialna:
- Przesunięcie Uo: 0…5 V DC
- Zakres pracy DU: 2…30 V DC
Sprężyna powrotna (pozycja awaryjna)
- W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
- Czas zamykania sprężyną (przy zaniku zasilania): 15 s.
Wskazanie położenia
- Wyjście U: 0…10 V DC wytwarzane proporcjonalnie do kąta obrotu.
- Maks. prąd wyjściowy: ± 1 mA DC.
Przełączniki pomocnicze (2 szt.)
- Punkty przełączenia przełączników pomocniczych A i B mogą być ustawiane niezależnie.
- Zakres nastaw: 5°…90° ze skokiem co 5°.
- Parametry styków:
- AC: 24…230 V AC, 6 A / 2 A (rez./ind.)
- DC: 12…30 V DC, 2 A
Regulowany zakres ruchu
- Nominalny kąt obrotu: 90° (maks. 95° ± 2°).
- Ograniczenie kąta obrotu: mechaniczne, skok co 5° (zakres roboczy nastawiany 0…90°).
Podłączenie elektryczne (przewód fabryczny)
- Zasilanie (SELV/PELV): 24 V AC / 24…48 V DC
- Wejście sterujące: Y (przewód 8 – szary)
- Wyjście położenia: U (przewód 9 – różowy)
- Potencjał systemowy: G (przewód 1 – czerwony)
- Masa systemowa: G0 (przewód 2 – czarny)
- Przełączniki pomocnicze:
- Q11 (S1): szary/czerwony
- Q12 (S2): szary/niebieski
- Q14 (S3): szary/różowy
- Q21 (S4): czarny/czerwony
- Q22 (S5): czarny/niebieski
- Q24 (S6): czarny/różowy
Dane techniczne
- Napięcie zasilania AC / częstotliwość: 24 V AC ± 20% / 50/60 Hz
- Napięcie zasilania DC: 24…48 V DC ± 20%
- Pobór mocy (24 V):
- w ruchu: AC: 7 VA / 5 W; DC: 4 W
- w stanie trzymania: AC: 5 VA / 3 W; DC: 3 W
- Moment nominalny: 18 Nm
- Moment maksymalny (zblokowanie): 50 Nm
- Czas przebiegu dla 90° (silnikiem): 90 s
- Czas zamykania sprężyną: 15 s
- Stopień ochrony: IP54
- Klasa izolacji (EN 60730):
- 24 V AC: III
- przełącznik pomocniczy (230 V AC): II
- Warunki środowiskowe (praca / transport): -32…+55°C / -32…+70°C; wilgotność < 95% r.h. (bez kondensacji)
- Wymiary (szer. x dług. x wys.): 100 x 300 x 67,5 mm
- Oś przepustnicy: okrągła 8…25,6 mm / kwadratowa 6…18 mm
- Minimalna długość osi: 20 mm
- Masa (bez opakowania): 2 kg
Montaż
- Samocentrujący adapter osi ułatwia montaż na osi przepustnicy.
- Kierunek obrotu (zgodny lub przeciwny do ruchu wskazówek zegara) zależy od pozycji montażu na osi przepustnicy oraz rodzaju sterowania.
- Możliwy jest montaż dwóch siłowników tego samego typu na jednej osi w celu podwojenia momentu obrotowego (wymagana obejma montażowa ASK73.2).
Podsumowanie
Siemens GCA164.1E to wytrzymały siłownik obrotowy 18 Nm do przepustnic powietrza, z sprężyną powrotną i sterowaniem ciągłym 0…35 V DC z możliwością ustawienia przesunięcia Uo oraz zakresu pracy DU. Wyjście położenia 0…10 V DC, dwa niezależnie nastawiane przełączniki pomocnicze, regulowany zakres ruchu i obudowa IP54 czynią go praktycznym wyborem do instalacji wentylacyjnych wymagających bezpiecznego powrotu do pozycji awaryjnej.
Pliki do pobrania:
GCA164.1E Karta katalogowa
GCA164.1E Instrukcja montażu
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
- Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
- Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
- Urządzenie elektryczne niskonapięciowe. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy wyłączyć zasilanie. Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń. Nieprawidłowy montaż, okablowanie lub podłączenie mogą spowodować uszkodzenie urządzenia, instalacji albo nieprawidłową pracę systemu.
- Nie otwierać obudowy urządzenia. Otwieranie obudowy może spowodować uszkodzenie produktu lub zagrożenie dla bezpieczeństwa użytkownika. Wszelkie czynności montażowe i serwisowe wykonywać wyłącznie zgodnie z dokumentacją producenta.
- Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani do układania kabli w wodzie. Nieprawidłowe prowadzenie przewodów może spowodować uszkodzenie urządzenia lub instalacji.
- Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z dokumentacją producenta. W przypadku montażu w miejscu narażonym na wilgoć lub wpływy atmosferyczne należy stosować odpowiednie akcesoria ochronne przewidziane przez producenta.
- Urządzenie ze sprężyną powrotną. W przypadku zaniku zasilania element wykonawczy może samoczynnie powrócić do położenia zerowego. Podczas montażu, regulacji i serwisu należy uwzględnić możliwość nieoczekiwanego ruchu napędu lub sterowanego elementu.
- Na przełącznikach pomocniczych należy stosować wyłącznie dopuszczalne napięcia zgodnie z dokumentacją producenta. Nie mieszać różnych napięć zasilania ani różnych faz na stykach pomocniczych. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
- Obwody sterujące i sygnałowe urządzeń niskonapięciowych należy wykonywać zgodnie z wymaganiami SELV/PELV oraz dokumentacją producenta. Nieprawidłowe zasilanie lub okablowanie obwodów sterujących może spowodować nieprawidłową pracę urządzenia albo uszkodzenie instalacji.
Producent
Siemens Aktiengesellschaft
Werner-von-Siemens-Straße 1
80333 Munich, Niemcy
