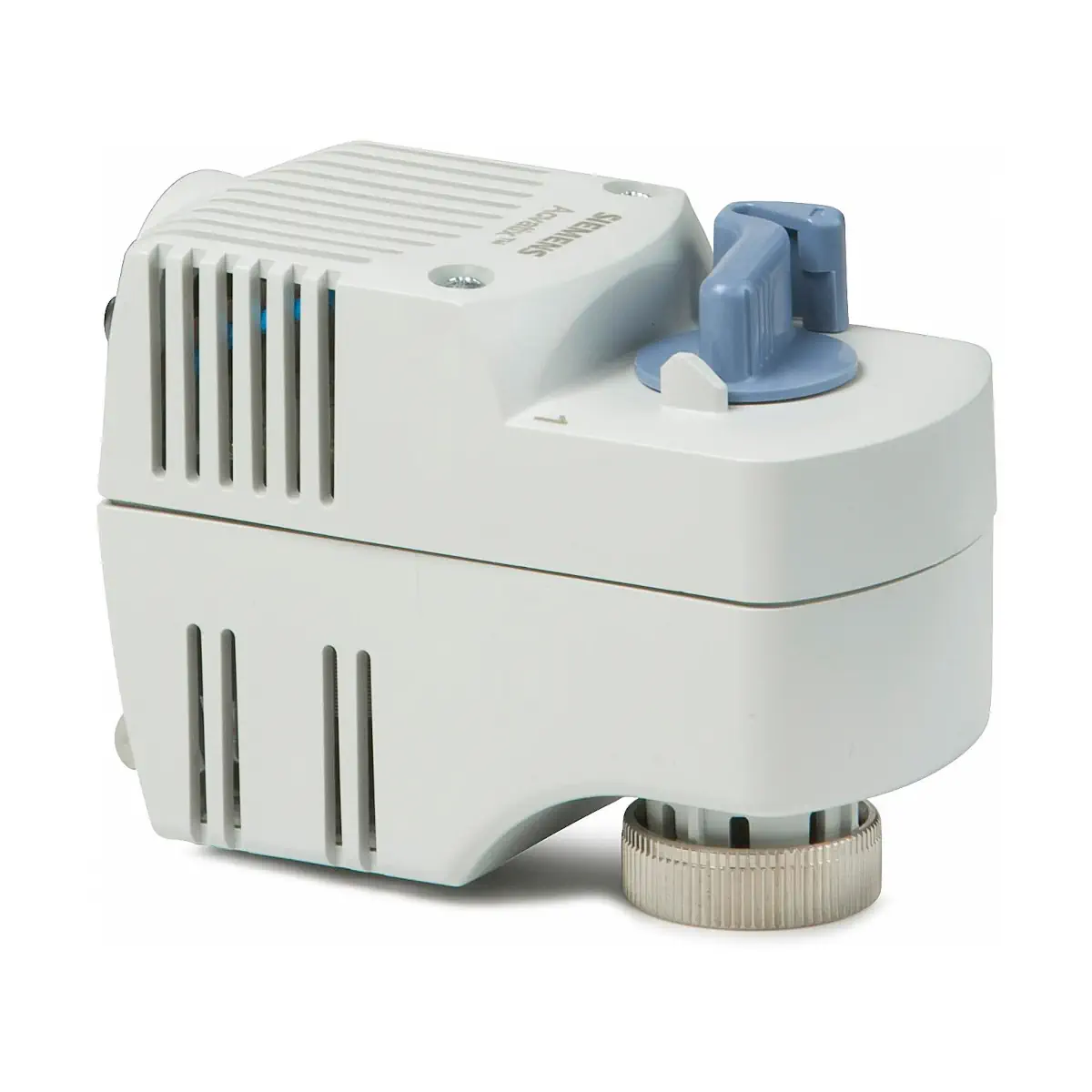

SFA21/18 Siłownik elektryczny, 2,5 [mm], 200 [N], 2-stawne, 230 [V] AC, 10 [s], do zaworów V..46..

SFA21/18 to elektromechaniczny siłownik do zaworów strefowych o sile 200 N, zasilany z sieci 230 V AC i sterowany sygnałem 2-stawnym (ON/OFF). Wyposażony w sprężynę powrotną oraz ręczną dźwignię otwierania, przeznaczony jest do bezpośredniego montażu na zaworach strefowych VVI46.. i VXI46.. w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i chłodniczych. Fabrycznie zamontowany kabel podłączeniowy 1,8 m upraszcza instalację, a opcjonalny przełącznik pomocniczy ASC2.1/18 umożliwia dodatkową sygnalizację położenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: SFA21/18
• Typ: siłownik elektromechaniczny do zaworów strefowych
• Zastosowanie: regulacja przepływu wody grzewczej i wody chłodniczej w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i chłodniczych (HVAC)
• Napięcie zasilania: 230 V AC ±15 %, 50/60 Hz
• Sygnał sterujący: 2-stawny (ON/OFF)
• Siła znamionowa: 200 N
• Skok nominalny: 2,5 mm
• Czas przebiegu (otwieranie / zamykanie): ok. 10 s (przy 50 Hz)
• Sprężyna powrotna: automatyczne zamknięcie zaworu po zaniku napięcia
• Sterowanie ręczne: dźwignia z zakresem nastawy 0…90 % skoku
• Pozycja przy braku zasilania: zawór zamknięty (A→AB zamknięte dla VVI46.., AB→A zamknięte dla VXI46..)
• Montaż na zaworze: nakrętka łącząca M30 × 1,5 (bez użycia narzędzi)
• Kabel podłączeniowy: 2-żyłowy, długość 1,8 m, 18 AWG (0,96 mm²)
• Dopuszczalna temperatura czynnika w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C
• Wilgotność otoczenia (praca): 5…85 % r.h.
• Stopień ochrony obudowy: IP30 (pozycja pionowa do odchylonej maks. o 85°)
• Klasa ochronności: II wg EN 60730
• Wymiary: ok. 112 × 80 × 58 mm
• Masa: ok. 0,585 kg (bez przełącznika pomocniczego), ok. 0,692 kg (z ASC2.1/18)
• Materiały: płyta podstawy – odlew aluminium; obudowa – PBT; nakrętka łącząca – mosiądz, matowo niklowany
• Kolor obudowy: jasno-szary RAL 7035; dźwignia: szaro-niebieski RAL 5014
• Zgodność i normy: EN 60730-1, EN 60730-2-14, EN 61000-6-2, EN 61000-6-3, dyrektywy EMC i niskonapięciowa, RoHS (RL 2002/95/EG), systemy ISO 9001 i ISO 14001

Zastosowanie

Siłownik SFA21/18 jest przeznaczony do sterowania zaworami strefowymi w instalacjach HVAC, szczególnie tam, gdzie wymagane jest bezpieczne zamknięcie zaworu przy zaniku zasilania oraz prosta regulacja typu ON/OFF.

Typowe zastosowania obejmują:

• regulację strefową w instalacjach grzewczych (woda grzewcza),
• regulację w instalacjach chłodniczych i klimatyzacyjnych (woda chłodnicza),
• sterowanie obiegami wody w systemach wentylacyjnych i klimakonwektorach, z wykorzystaniem zaworów strefowych.

Siłownik współpracuje z następującymi urządzeniami:

• Zawory strefowe:
  • VVI46.. – zawory 2-drogowe z przyłączami gwintowanymi Rp, kvs 2,0…5,0 m³/h, PN16, DN 15…25
  • VXI46.. – zawory 3-drogowe z przyłączami gwintowanymi Rp, kvs 2,0…5,0 m³/h, PN16, DN 15…25
• Zawory grzejnikowe PICV:
  • VPD.. / VPE.. / VPU.. – zawory regulacyjne do instalacji grzejnikowych, wydajność 20…135 l/h, PN10
• Regulatory / termostaty pokojowe Siemens (2-stawne):
  • RAA.. (RAA10, RAA20, RAB30…, RAA40)
  • RAB.. (RAB10, RAB10.1, RAB20, RAB20.1, RAB30, RAB30.1, RAB40.1)
  • RCC.. (RCC10, RCC20, RCC20.1, RCC30)
  • RDX42.2
  • RDF.. (RDF10, RDF10.1, RDF10.2, RDF20, RDF30, RDF110, RDF210)
  • RDE.. (RDE10, RDE10.1, RDE20.1)
  • RDD.. (RDD10, RDD10.1)
  • RCU.. (RCU10, RCU10.1)

Funkcje i działanie

Praca automatyczna

• Siłownik SFA21/18 wymaga 2-stawnego sygnału sterującego z regulatora (termostatu).
• Jeżeli temperatura w pomieszczeniu / instalacji odbiega od wartości zadanej, regulator podaje napięcie 230 V AC na siłownik, który otwiera zawór.
• Po osiągnięciu wartości zadanej sygnał sterujący jest wyłączany, a zawór zamyka się dzięki sprężynie powrotnej.
• Wewnątrz siłownika znajdują się: silnik synchroniczny, przekładnia mechaniczna oraz sprężyna powrotna.
• Maksymalny skok 2,5 mm jest ograniczony mechanicznie.
• Ruch powrotny (zamykanie) odbywa się bez udziału przekładni, co zabezpiecza ją przed udarami mechanicznymi i zwiększa trwałość siłownika.

Sprężyna powrotna – pozycja bezpieczeństwa

• Przy zaniku napięcia zasilającego siłownik automatycznie ustawia zawór w pozycji zamkniętej.
• Zawór przelotowy VVI46..: tor A → AB zamknięty w stanie beznapięciowym.
• Zawór trójdrogowy VXI46..: tor AB → A zamknięty w stanie beznapięciowym.
• Zapewnia to zdefiniowaną pozycję bezpieczeństwa instalacji przy zaniku zasilania.

Sterowanie 2-stawne

• Napięcie zasilania: wyłącznie 230 V AC; siłownik nie może być sterowany napięciem stałym.
• Niedopuszczalne sygnały: sterowanie z odcięciem fazy oraz PDM (modulacja szerokości impulsu) nie mogą być stosowane.
• Otwieranie zaworu: podanie napięcia 230 V AC (przez styk regulatora) powoduje elektryczne otwieranie zaworu w czasie ok. 10 s.
• Zamykanie zaworu: po odłączeniu napięcia zawór zamykany jest wyłącznie siłą sprężyny powrotnej.
• Równoległa praca: możliwe jest równoległe sterowanie kilkoma siłownikami, z zachowaniem dopuszczalnej obciążalności wyjścia regulatora.
• Zalecana liczba cykli: ok. 10 000 otwarć/zamknięć rocznie (ok. 50 na dobę przez 200 dni pracy instalacji).
• Siłownik nie jest przeznaczony do długotrwałego, ciągłego zasilania (np. przez cały sezon grzewczy); długie okresy z włączonym zasilaniem mogą powodować przegrzewanie, szczególnie przy wysokiej temperaturze czynnika i otoczenia.

Przełącznik pomocniczy ASC2.1/18 (opcja)

• Siłownik SFA21/18 może zostać wyposażony w opcjonalny przełącznik pomocniczy ASC2.1/18.
• Przełącznik montuje się na siłowniku za pomocą dwóch wkrętów.
• Styk przełączający (SPDT) zmienia stan przy ok. 50 % skoku siłownika.
• Obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne), 2 A (obciążenie indukcyjne).
• Przełącznik posiada fabrycznie zamontowany 3-żyłowy kabel podłączeniowy o długości 1,8 m (18 AWG).

Sterowanie ręczne

• Zawór może być otwierany ręcznie za pomocą dźwigni znajdującej się na obudowie siłownika.
• Po obróceniu dźwigni zawór zostaje otwarty ręcznie do ok. 90 % skoku.
• Dźwignia blokuje się w pozycji ręcznej (zawór ok. 90 % otwarty).
• Po wznowieniu sterowania elektrycznego mechanizm blokujący dźwigni jest automatycznie zwalniany, a siłownik wraca do normalnej pracy automatycznej.
• Zakres nastawy ręcznej: 0…90 % skoku.

Podłączenie elektryczne

• Siłownik posiada wbudowany, 2-żyłowy kabel podłączeniowy o długości 1,8 m (18 AWG, 0,96 mm²).
• Kolory przewodów (SFA21/18): niebieski – N (przewód neutralny), brązowy – L (potencjał systemu 230 V AC).
• Zasilanie siłownika odbywa się przez regulator (termostat) z wyjściem 2-stawnym 230 V AC.
• Maksymalny prąd bezpiecznika głównego: 3 A (bezpiecznik zewnętrzny).
• Do sterowania siłownika należy stosować wyłącznie napięcie przemienne; nie wolno używać napięcia stałego.
• Nie stosować sterowania sygnałem z odcięciem fazy ani PDM (modulacja szerokości impulsu).

Dane techniczne

• Model: SFA21/18
• Zasilanie: 230 V AC ±15 %, 50/60 Hz
• Pobór mocy: 12 VA
• Sygnał sterujący: 2-stawny (ON/OFF)
• Siła znamionowa: 200 N
• Skok nominalny: 2,5 mm
• Czas przebiegu (otwieranie / zamykanie): 10 s (przy 50 Hz)
• Nastawa ręczna: 0…90 %
• Pozycja przy braku zasilania: zawór zamknięty (A→AB zamknięte dla VVI46.., AB→A zamknięte dla VXI46..)
• Dopuszczalna temperatura czynnika w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C (warunki środowiskowe klasa 3K3 wg EN 60721-3-3)
• Temperatura transportu: –25…+70 °C (klasa 2K3 wg EN 60721-3-2)
• Temperatura składowania: –25…+70 °C (klasa 2K3 wg EN 60721-3-2)
• Wilgotność otoczenia (praca): 5…85 % r.h.
• Wilgotność przy transporcie i składowaniu: < 95 % r.h.
• Stopień ochrony obudowy: IP30 (przy montażu od pozycji pionowej do odchylonej maks. o 85°)
• Klasa ochronności: II wg EN 60730
• Poziom zanieczyszczeń: 2 wg EN 60730
• Roczne obciążenie przełączeniami: zalecane ok. 10 000 cykli (ok. 50 otwarć/zamknięć dziennie)
• Montaż na zaworze: nakrętka łącząca M30 × 1,5
• Wymiary: ok. 112 × 80 × 58 mm
• Masa: ok. 0,585 kg (bez przełącznika pomocniczego), ok. 0,692 kg (z ASC2.1/18)
• Materiał podstawy: odlew aluminium
• Materiał obudowy: PBT
• Nakrętka łącząca: mosiądz, matowo niklowany
• Kolory: podstawa i pokrywa – jasno-szary RAL 7035; dźwignia – szaro-niebieski RAL 5014
• Normy i zgodność: EN 60730-1, EN 60730-2-14, EN 61000-6-2 (odporność, środowisko przemysłowe), EN 61000-6-3 (emisja, środowisko mieszkalne), dyrektywy 89/336/EEC (EMC) i 73/23/EEC (niskie napięcie), RoHS (RL 2002/95/EG), SN 36350 (produkty przyjazne środowisku), systemy zarządzania ISO 9001 i ISO 14001

Montaż

• Siłownik SFA21/18 montowany jest bezpośrednio na zaworach strefowych VVI46.. i VXI46.. za pomocą nakrętki łączącej M30 × 1,5 – bez użycia narzędzi.
• Przed zamontowaniem siłownika na zaworze V..I46.. należy założyć pierścień montażowy AL50 (dostarczany wraz z zaworem).
• Dopuszczalne położenie montażowe: od pionowego do odchylonego maksymalnie o 85°; siłownik nie może być montowany z korpusem skierowanym w dół.
• Siłownika nie wolno przykrywać izolacją termiczną.
• Przed wymianą siłownika należy wyłączyć napięcie zasilające.
• Siłownik jest urządzeniem bezobsługowym i nie podlega naprawie – w razie awarii należy wymienić cały siłownik, bez demontażu zaworu.
• Podane dane techniczne obowiązują przy stosowaniu siłownika z zaworami wymienionymi w dokumentacji (urządzenia współpracujące); stosowanie siłownika z zaworami innych producentów powoduje utratę gwarancji.

Podsumowanie

Siemens SFA21/18 to elektromechaniczny siłownik strefowy 230 V AC o sile 200 N, z sprężyną powrotną, ręczną dźwignią i wbudowanym kablem 1,8 m, przeznaczony do zaworów VVI46.. i VXI46... Krótki czas przebiegu 10 s, bezpieczne zamknięcie zaworu przy zaniku zasilania oraz możliwość rozbudowy o przełącznik pomocniczy ASC2.1/18 czynią go kompletnym rozwiązaniem do dwustanowej regulacji strefowej w nowoczesnych instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z dyrektywą EMC 89/336/EEC oraz dyrektywą niskonapięciową 73/23/EEC).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami.
• Produkt jest przeznaczony wyłącznie do zasilania napięciem 230 V AC, 50/60 Hz. Nie stosować z innym napięciem zasilającym.
• Siłownik może być sterowany wyłącznie napięciem przemiennym. Nie można stosować sygnału z odcięciem fazy ani sygnału PDM (modulacja szerokością impulsu).
• Podczas wymiany siłownika należy wyłączyć napięcie zasilające.
• Nie rozbierać korpusu siłownika. Rozebranie obudowy może uwolnić naprężoną sprężynę powrotną i spowodować obrażenia na skutek gwałtownie poruszających się części.
• Siłownik wyposażony jest w sprężynę powrotną. Należy uwzględnić możliwość samoczynnego ruchu elementów mechanicznych podczas pracy i po zaniku sterowania.
• Siłownika nie wolno przykrywać izolacją termiczną.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu: pionowo lub odchylone maksymalnie o 85°. Nie montować siłownika w położeniu skierowanym w dół.
• Przed montażem siłownika na zaworze VVI46.. lub VXI46.. należy założyć na zawór pierścień montażowy AL50.
• Przestrzegać dopuszczalnej temperatury czynnika w podłączonym zaworze: 1...110 °C.
• Przestrzegać dopuszczalnych warunków otoczenia podczas pracy: temperatura +1...+50 °C, wilgotność 5...85 % r.h.
• Produkt należy stosować wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta: VVI46.. oraz VXI46..
• Przed uruchomieniem należy sprawdzić okablowanie oraz działanie siłownika, a jeśli zamontowano wyposażenie dodatkowe, także przełącznika pomocniczego.
• Stopień ochrony obudowy: IP30. Produkt przeznaczony do stosowania w warunkach zgodnych z dokumentacją producenta.
