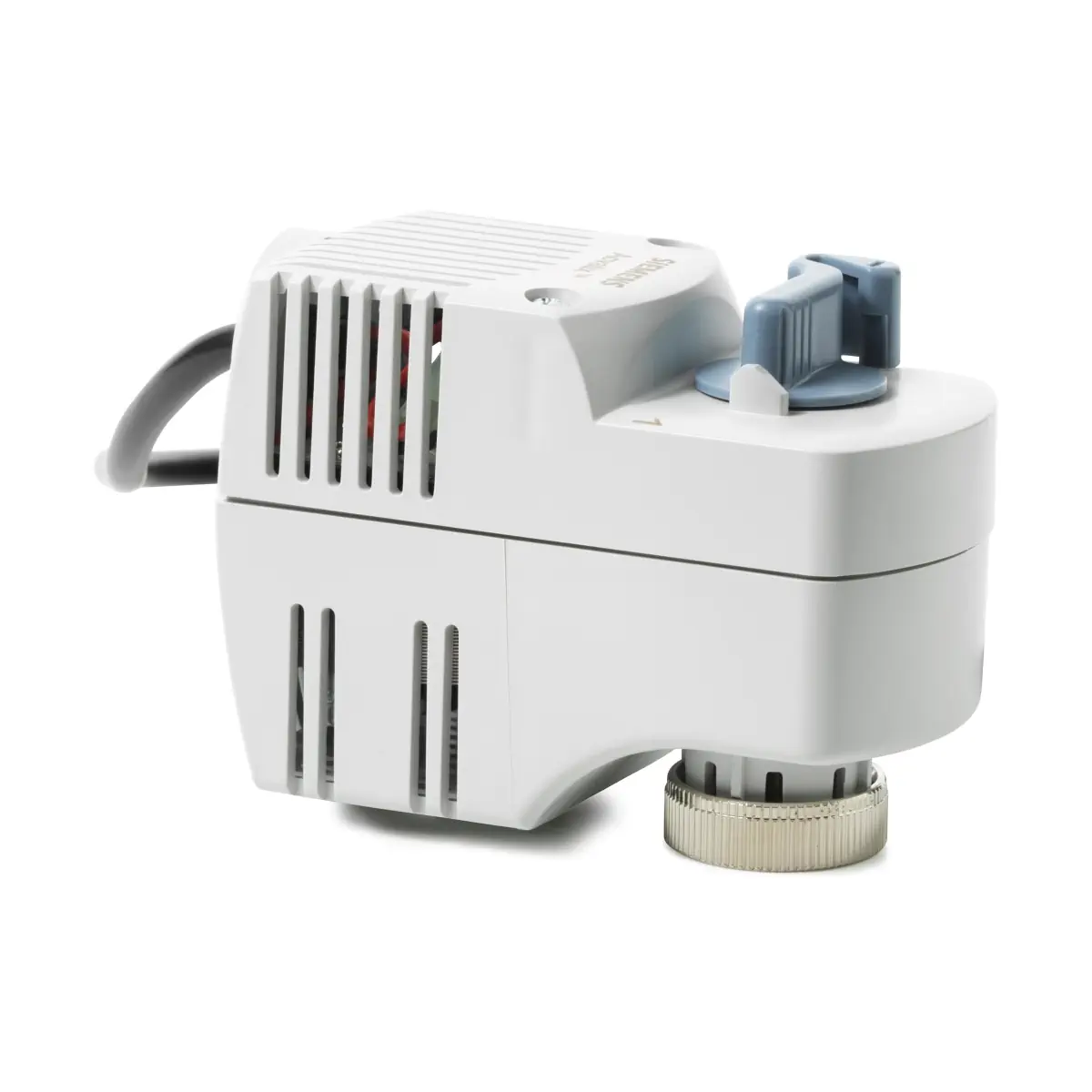

SFP71/18 Siłownik elektryczny, 2,5 [mm], 135 [N], 2-stawne, 24 [V] AC, 40 [s], do zaworów V..P47..

SFP71/18 to elektromechaniczny siłownik sprężynowy firmy Siemens z rodziny ACVATIX, przeznaczony do bezpośredniego sterowania zaworami strefowymi VVP47.., VXP47.. i VMP47... Zasilany napięciem 24 V AC i sterowany sygnałem 2-stawnym (zał/wył), rozwija siłę 135 N, szybko otwiera zawór (ok. 10 s), a dzięki sprężynie powrotnej automatycznie zamyka go po zaniku zasilania. Wbudowana dźwignia sterowania ręcznego, kabel przyłączeniowy 1,8 m oraz możliwość doposażenia w przełącznik pomocniczy ASC2.1/18 sprawiają, że jest to kompletne rozwiązanie do strefowej regulacji w instalacjach grzewczych, chłodniczych i wentylacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: SFP71/18
• Rodzaj: siłownik elektromechaniczny z powrotem sprężynowym
• Przeznaczenie: do zaworów strefowych VVP47.., VXP47.., VMP47..
• Zastosowanie: wodna regulacja w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i chłodniczych (woda grzewcza i chłodnicza)
• Napięcie zasilania: 24 V AC ±20%, 50 Hz
• Sygnał sterujący: 2-stawny (załącz/wyłącz z regulatora lub termostatu)
• Siła znamionowa: 135 N
• Skok zaworu: 2,5 mm (skok nominalny)
• Czas przebiegu: otwieranie silnikiem ok. 10 s, zamykanie sprężyną ok. 30…50 s
• Sprężyna powrotna: automatyczne zamknięcie zaworu po zaniku zasilania
• Sterowanie ręczne: dźwignia z możliwością blokady przy ok. 90% otwarcia zaworu
• Montaż: bezpośrednio na zaworze za pomocą nakrętki łączącej, bez użycia narzędzi
• Pierścień montażowy AL50: w komplecie, wymagany do montażu na zaworach V..P47..
• Kabel podłączeniowy: 2-żyłowy, długość 1,8 m, przekrój 18 AWG (0,96 mm²)
• Opcjonalny przełącznik pomocniczy: ASC2.1/18, styk przełączający, punkt zadziałania przy ok. 50% skoku
• Dopuszczalna temperatura medium (w zaworze): 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C
• Wilgotność otoczenia (praca): 5…85% r.h.
• Stopień ochrony obudowy: IP30 (dla pozycji od pionowej do odchylonej o 85°)
• Klasa bezpieczeństwa (EN 60730): III (dla 24 V AC)
• Poziom zanieczyszczeń: 2 (wg EN 60730)
• Materiał obudowy: podstawa z odlewu aluminium, pokrywa z poliwęglanu
• Kolor obudowy: jasno-szary, RAL 7035
• Masa: ok. 0,585 kg (bez przełącznika pomocniczego), ok. 0,692 kg (z ASC2.1/18)

Zastosowanie

Siłownik SFP71/18 przeznaczony jest do sterowania zaworami strefowymi serii VVP47.., VXP47.. i VMP47.., stosowanymi głównie w instalacjach:

• grzewczych (regulacja wody grzewczej),
• chłodniczych (regulacja wody lodowej / chłodniczej),
• wentylacyjnych i klimatyzacyjnych (układy HVAC).

W połączeniu z trójdrogowymi zaworami VXP47.. nadaje się do instalacji, w których wymagane jest przełączanie z niskim poziomem nieszczelności.

Funkcje i działanie

Sterowanie 2-stawne i sprężyna powrotna

• Siłownik wymaga 2-stawnego sygnału sterującego (zał/wył) z regulatora lub termostatu.
• Gdy temperatura czynnika odbiega od wartości zadanej, regulator podaje sygnał załączenia, a SFP71/18 otwiera zawór.
• Po osiągnięciu wartości zadanej sygnał sterujący jest wyłączany, a sprężyna powrotna zamyka zawór.
• Napęd otwiera zawór elektrycznie (silnikiem synchronicznym z przekładnią), a zamyka go mechanicznie za pomocą sprężyny powrotnej, przy czym ruch powrotny nie obciąża przekładni, co zwiększa jej trwałość.

Pozycja zaworu przy braku zasilania

• Zawór przelotowy VVP47..: droga A → AB zamknięta.
• Zawory trójdrogowe VXP47.., VMP47..:
  • droga A → AB zamknięta,
  • droga B → AB otwarta.
• Po zaniku napięcia zasilającego siłownik powraca sprężyną do opisanej powyżej pozycji bezpieczeństwa.

Sterowanie ręczne

• Zawór może być otwierany ręcznie za pomocą dźwigni na obudowie siłownika.
• Dźwignia umożliwia nastawę w zakresie 0…90% skoku.
• Przewidziano blokadę dźwigni w położeniu około 90% otwarcia zaworu; po jej zablokowaniu zawór pozostaje w pozycji prawie całkowicie otwartej.
• Po wznowieniu sterowania elektrycznego mechanizm blokujący jest automatycznie zwalniany.
• Ręczne zwolnienie polega na obróceniu dźwigni do mechanicznego ogranicznika, a następnie jej puszczeniu.

Przełącznik pomocniczy ASC2.1/18 (opcjonalny)

• Siłownik SFP71/18 może zostać doposażony w przełącznik pomocniczy ASC2.1/18, montowany na obudowie za pomocą dwóch wkrętów.
• Przełącznik posiada styk przełączający, który załącza się przy ok. 50% skoku siłownika.
• Siłownik niezasilony: styk przełącznika rozwarty.
• Siłownik zasilony (50…100% skoku): styk przełącznika zwarty.
• Zablokowane pokrętło sterowania ręcznego (ok. 90% skoku): styk przełącznika pozostaje zwarty.
• Obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne) / 2 A (indukcyjne).
• Przełącznik wyposażony jest w 3-żyłowy kabel 1,8 m (18 AWG, 0,96 mm²).

Wskazówki projektowe i eksploatacyjne

• 2-stawne siłowniki zaworów strefowych nie są przeznaczone ani zaprojektowane do pracy z długotrwale włączonym zasilaniem (np. przez cały sezon grzewczy).
• Aplikacja powinna być tak dobrana, aby siłownik nie był zasilany przez bardzo długie okresy czasu, w szczególności przy wysokiej temperaturze medium i otoczenia – w przeciwnym razie może dojść do przegrzania napędu.
• Zalecana liczba cykli otwarć/zamknięć to ok. 50 na dzień, przy ok. 200 dniach pracy w roku (około 10 000 cykli/rok).
• Siłownik SFP71/18 może być zasilany wyłącznie napięciem przemiennym 24 V AC.
• Nie wolno stosować sygnałów z odcięciem fazy ani sygnału PWM.
• Należy przestrzegać dopuszczalnych temperatur otoczenia i medium podanych w danych technicznych.
• Gwarancja producenta obowiązuje przy stosowaniu siłownika wyłącznie z zaworami wymienionymi jako współpracujące (VVP47.., VXP47.., VMP47..). Użycie z zaworami innych producentów powoduje utracenie gwarancji.

Podłączenie elektryczne i okablowanie

• Siłownik wyposażony jest fabrycznie w 2-żyłowy kabel przyłączeniowy 1,8 m, przewody 18 AWG (0,96 mm²).
• Zasilanie SFP71/18 (24 V AC):
  • Czerwony przewód: zacisk G (24 V AC)
  • Czarny przewód: zacisk G0 (zero / masa)
• Zalecany zewnętrzny bezpiecznik: maks. 3 A.
• Przy zastosowaniu przełącznika pomocniczego ASC2.1/18 podłącza się jego 3-żyłowy kabel zgodnie z funkcją: wejście, styk normalnie zamknięty (N.Z.) i normalnie otwarty (N.O.).

Dane techniczne

• Model: SFP71/18
• Zasilanie: 24 V AC ±20%, 50 Hz
• Maksymalny pobór mocy: 9,8 VA
• Zewnętrzny bezpiecznik: maks. 3 A
• Sygnał sterujący: 2-stawny (zał/wył z regulatora lub termostatu)
• Liczba cykli: zalecane ok. 10 000 cykli/rok (ok. 50 cykli/dzień)
• Skok nominalny: 2,5 mm
• Siła znamionowa: 135 N
• Czas przebiegu:
  • otwieranie silnikiem: ok. 10 s,
  • zamykanie sprężyną: ok. 30…50 s.
• Nastawa ręczna: 0…90% skoku
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C
• Temperatura otoczenia (transport): –25…+70 °C, wilgotność < 95% r.h.
• Temperatura otoczenia (składowanie): –5…+50 °C, wilgotność 5…95% r.h.
• Wilgotność otoczenia (praca): 5…85% r.h.
• Warunki środowiskowe:
  • praca: klasa 3K3 (EN 60721‑3‑3)
  • transport: klasa 2K3 (EN 60721‑3‑2)
  • składowanie: klasa 2K3 (EN 60721‑3‑2)
• Stopień ochrony obudowy: IP30 (EN 60529), dla montażu od pozycji pionowej do odchylonej o 85°
• Klasa bezpieczeństwa: III (EN 60730, rozdz. 2.7)
• Poziom zanieczyszczeń: 2 (EN 60730)
• Normy i zgodność:
  • Dyrektywa EMC 2004/108/EC
  • Odporność: EN 61000‑6‑2 (środowisko przemysłowe)
  • Emisja: EN 61000‑6‑3 (środowisko mieszkalne)
  • Dyrektywa niskonapięciowa 2006/95/EC
  • Bezpieczeństwo elektryczne: EN 60730‑1
  • Środowisko / jakość: ISO 14001, ISO 9001, RoHS (RL 2002/95/EG)
• Materiał podstawy: odlew aluminium
• Materiał obudowy: poliwęglan
• Kolor obudowy: jasno-szary, RAL 7035
• Masa siłownika: ok. 0,585 kg (bez ASC2.1/18), ok. 0,692 kg (z ASC2.1/18)

Montaż

• Siłownik SFP71/18 montowany jest bezpośrednio na zaworze za pomocą nakrętki łączącej; montaż nie wymaga użycia narzędzi.
• Przed montażem na zaworach V..P47.. należy nałożyć pierścień montażowy AL50 (zawarty w dostawie), który zwiększa stabilność połączenia siłownika z zaworem.
• Dopuszczalna pozycja montażowa: od pozycji pionowej do odchylenia o 85°; nie zaleca się większego przechyłu.
• Siłownika nie wolno przykrywać izolacją termiczną.
• Przed uruchomieniem należy:
  • sprawdzić poprawność okablowania,
  • sprawdzić działanie siłownika,
  • w razie zastosowania ASC2.1/18 – sprawdzić również działanie przełącznika pomocniczego.

Konserwacja i utylizacja

• SFP71/18 jest urządzeniem bezobsługowym – nie wymaga okresowej konserwacji.
• W razie awarii siłownik można wymienić bez demontażu zaworu; przed wymianą należy wyłączyć zasilanie.
• Siłownik nie jest przeznaczony do naprawy; uszkodzone urządzenie należy wymienić na nowe.
• Zużyte urządzenie należy utylizować jako zużyty sprzęt elektroniczny, zgodnie z obowiązującymi przepisami; nie wolno wyrzucać go wraz z odpadami komunalnymi.

Podsumowanie

Siemens SFP71/18 to kompaktowy, elektromechaniczny siłownik sprężynowy 24 V AC do zaworów strefowych serii VVP47.., VXP47.. i VMP47... Szybkie otwieranie zaworu (10 s), sprężyna powrotna zapewniająca pozycję bezpieczeństwa, wygodna dźwignia sterowania ręcznego, fabrycznie zainstalowany kabel 1,8 m oraz możliwość rozbudowy o przełącznik pomocniczy ASC2.1/18 czynią go dopasowanym rozwiązaniem do strefowej regulacji wody grzewczej i chłodniczej w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy EMC 2004/108/EC oraz dyrektywy niskonapięciowej 2006/95/EC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne, które należy utylizować zgodnie z lokalnymi przepisami.
• Siłownik SFP71/18 jest przeznaczony wyłącznie do zasilania napięciem 24 V AC, 50 Hz. Nie stosować innego napięcia zasilającego.
• Nie wolno stosować sygnału sterującego z odcięciem fazy ani sygnału PWM. Dopuszczalny jest wyłącznie sygnał 2-stawny (zał./wył.).
• Przed uruchomieniem należy sprawdzić prawidłowość okablowania oraz działanie siłownika i ewentualnego przełącznika pomocniczego.
• Podczas wymiany siłownika należy wyłączyć napięcie zasilania.
• Siłownik jest urządzeniem bezobsługowym i nie podlega naprawie.
• Produkt należy montować wyłącznie z kompatybilnymi zaworami VVP47.., VXP47.. lub VMP47.. oraz z zastosowaniem pierścienia montażowego AL50 zgodnie z instrukcją montażu.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu montażowym: pionowo lub z odchyleniem maksymalnie o 85°. Nie montować w pozycji skierowanej w dół.
• Należy przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia podczas pracy od +1 °C do +50 °C, wilgotność 5...85 % r.h.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...110 °C. Nie przekraczać tej wartości.
• Siłownik wyposażony jest w sprężynę powrotną. Przy braku zasilania zawór powraca do położenia spoczynkowego, dlatego podczas montażu i obsługi należy uwzględnić możliwość samoczynnego ruchu mechanizmu.
• Przy sterowaniu ręcznym dźwignia może zostać zablokowana w pozycji około 90% otwarcia zaworu. Po wznowieniu sterowania elektrycznego mechanizm blokujący zostaje automatycznie wyłączony.
• Stopień ochrony obudowy wynosi IP30, dlatego produkt należy stosować wyłącznie w warunkach zgodnych z dokumentacją producenta.
