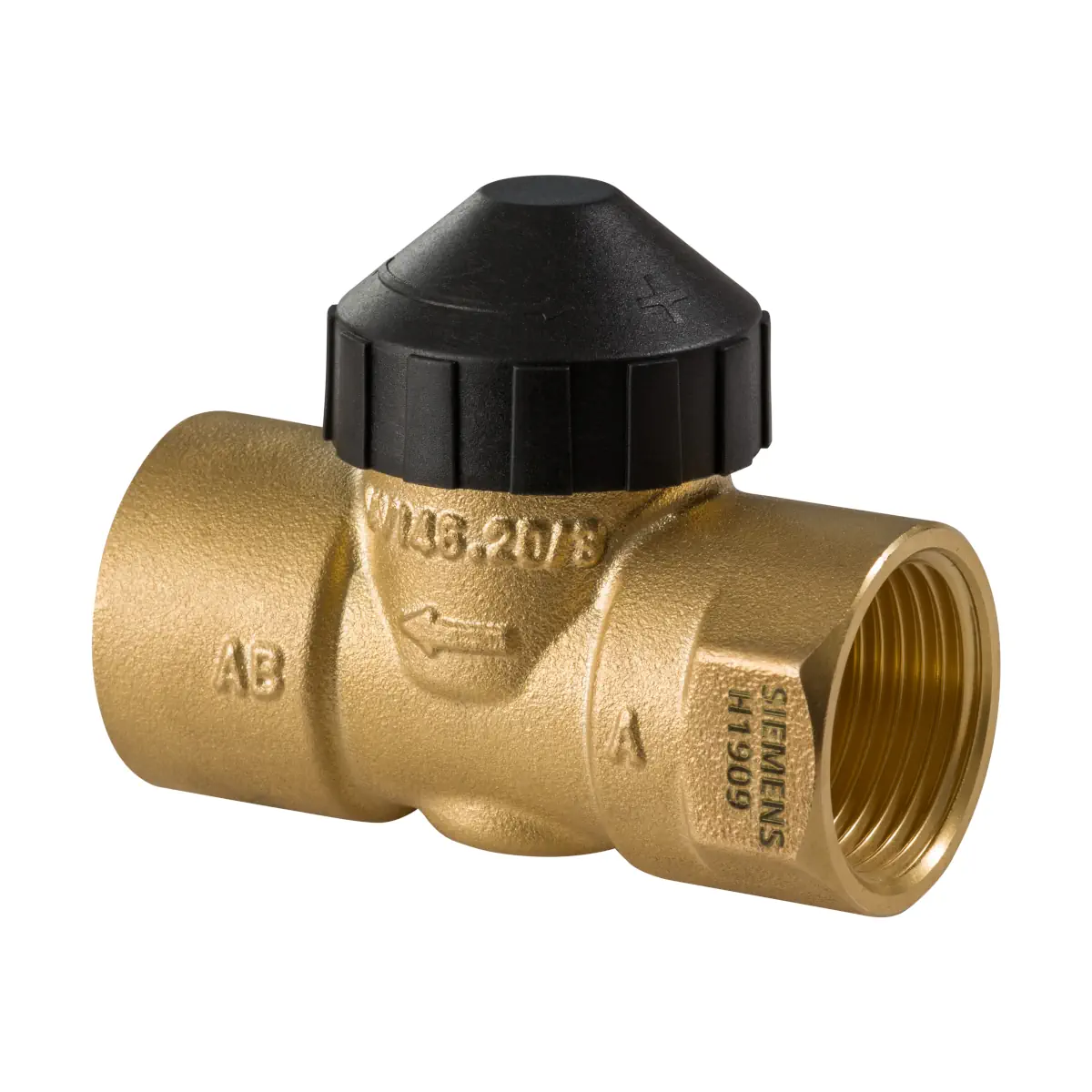

VVI46.20/2 Zawór zał/wył gwintowany, DN20, kvs 3,5 m3/h, współpracuje z SFA.., STA.., SUA21/3, przyłącza Rp¾

VVI46.20/2 to zawór strefowy przelotowy Siemens z rodziny ACVATIX™, przeznaczony do pracy w instalacjach HVAC jako zawór odcinający (zał/wył). Zawór posiada korpus z mosiądzu kutego na gorąco, przyłącza gwintowane Rp (gwint wewnętrzny) oraz parametry nominalne DN20, PN16 i kvs 3,5 m³/h (kierunek przepływu A → AB). Może współpracować z siłownikami elektromechanicznymi (SUA21/3, SSA31.04, SFA..) oraz elektrotermicznymi (STA..), dobieranymi oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Model: VVI46.20/2
• Seria: ACVATIX™
• Typ: zawór strefowy przelotowy (2-drogowy), PN16
• Średnica nominalna: DN20
• Przyłącza: gwint wewnętrzny Rp ¾ wg ISO 7-1
• Wartość kvs (A → AB): 3,5 m³/h
• Skok nominalny: 2,5 mm
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: 1…110°C
• Przyłącze siłownika: M30 x 1,5

Zastosowanie

VVI46.20/2 przeznaczony jest do regulacji po stronie wody w obiegach zamkniętych, szczególnie w instalacjach wentylacji i klimatyzacji do sterowania końcowymi odbiornikami, np.:

• klimakonwektorami indukcyjnymi lub wentylatorowymi,
• małymi nagrzewnicami lub chłodnicami wtórnymi,
• układami 2-rurowymi (jeden wymiennik do grzania i chłodzenia),
• układami 4-rurowymi (oddzielne wymienniki do grzania i chłodzenia),
• zamkniętymi obiegami stref grzewczych (np. pojedyncze piętra, apartamenty, pomieszczenia).

Budowa i działanie

• Element regulujący przepływ: dysk dławiący.
• Sprężyna powrotna: do położenia otwarcia (kanał A → AB otwierany sprężyną).
• Zbiornik smarowania: do ciągłego smarowania pierścieni uszczelniających.
• Możliwość ręcznego zamknięcia kanału regulacyjnego za pomocą pokrętła sterowania ręcznego.

Kierunek przepływu

• Dopuszczalny kierunek przepływu: wyłącznie A → AB (zgodnie z oznaczeniami na korpusie).

Współpraca z siłownikami

Zawór VVI46.20/2 może współpracować z poniższymi siłownikami Siemens (zamawianymi oddzielnie):

• SUA21/3 – 230 V AC, 3-żyłowy zał/wył (SPST), czas 10 s, siła 170 N
• SSA31.04 – 230 V AC, 3-stawny lub SPDT, czas 43 s, siła 160 N
• SFA21/18 – 230 V AC, 2-stawny, czas 10 s, siła 200 N
• SFA71/18 – 24 V AC, 2-stawny, czas 10 s, siła 200 N
• STA23.. – 230 V AC, 2-stawny, czas 210 s, siła 100 N
• STA73.. – 24 V AC, 2-stawny, czas 270 s, siła 100 N
• STA63.. – 24 V AC, 0…10 V DC, czas 270 s, siła 100 N

Dopuszczalne różnice ciśnień dla VVI46.20/2 (z siłownikami Siemens)

• SUA21/3: Δp_max 400 kPa, Δp_s 400 kPa
• SSA31.04: Δp_max 300 kPa, Δp_s 300 kPa
• SFA..: Δp_max 300 kPa, Δp_s 300 kPa
• STA..: Δp_max 200 kPa, Δp_s 200 kPa

• Δp_max: maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym w całym zakresie skoku (maksymalny zalecany roboczy spadek ciśnienia).
• Δp_s: maksymalna różnica ciśnienia, przy której zawór z siłownikiem jeszcze niezawodnie się zamyka (ciśnienie zamykające).
• Wskazówka akustyczna: dla cichej pracy zaleca się nie przekraczać 100 kPa.

Montaż i uruchomienie

• Przestrzegać właściwego kierunku przepływu (A → AB).
• Zawór z siłownikiem można zmontować bezpośrednio w instalacji, bez specjalnych narzędzi i bez dodatkowych nastaw.
• Przed montażem siłownika na zaworze musi być założony pierścień montażowy AL50 (dostarczany wraz z zaworem).
• Dla zwiększenia niezawodności działania zalecany jest filtr zanieczyszczeń przed zaworem.

Dane techniczne

• Ciśnienie nominalne: PN16 wg EN 12266-1
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka: zawór do regulacji zał/wył (może być także sterowany siłownikami termicznymi z sygnałem ciągłym 0…10 V DC lub 3-stawnym)
• Poziom nieszczelności (kanał A → AB): 0…0,05% wg DIN EN 1349
• Czynnik: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035
• Temperatura czynnika: 1…110°C
• Skok nominalny: 2,5 mm
• kvs (A → AB): 3,5 m³/h (dla zimnej wody 5…30°C, przy Δp = 100 kPa i całkowicie otwartym zaworze)
• Przyłącza: Rp ¾ (gwint wewnętrzny) wg ISO 7-1
• Przyłącze siłownika: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz kuty na gorąco
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Pokrywa: mosiądz

Wymiary i masa

• DN: 20
• Rp: ¾
• H: 31 mm
• H1: 45,2 mm
• H2: 48 mm
• L1: 65 mm
• L2: 32,5 mm
• Masa: 0,30 kg

Podsumowanie

Siemens VVI46.20/2 to solidny zawór strefowy przelotowy DN20 o parametrach PN16 i kvs 3,5 m³/h, przeznaczony do sterowania przepływem wody w zamkniętych obiegach HVAC. Korpus z mosiądzu kutego na gorąco, niski poziom nieszczelności oraz szeroka kompatybilność z siłownikami Siemens (elektromechanicznymi i elektrotermicznymi) czynią go praktycznym wyborem do aplikacji strefowych i terminalowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako zawór strefowy przelotowy PN16 model VVI46.20/2, zgodnie z dokumentacją producenta.
• Montaż i uruchomienie należy wykonywać wyłącznie zgodnie z instrukcją producenta oraz przez osoby posiadające odpowiednie kwalifikacje instalacyjne.
• Zawór należy montować wyłącznie z zachowaniem właściwego kierunku przepływu medium: A → AB. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Przed zaworem należy zainstalować filtr zanieczyszczeń w celu zwiększenia niezawodności działania i ochrony elementów instalacji.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 1600 kPa (16 bar). Nie przekraczać parametrów roboczych określonych przez producenta.
• Produkt jest przeznaczony do pracy z następującymi czynnikami: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika wynosi od 1 do 110°C. Kontakt z gorącymi elementami lub gorącym medium może grozić poparzeniem.
• Przed montażem siłownika na zaworze musi być założony pierścień montażowy AL50 dostarczony wraz z zaworem.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed serwisem należy odłączyć przewody elektryczne od zacisków współpracującego siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami Siemens wskazanymi przez producenta dla modelu VVI46.20/2.
• Po zakończeniu eksploatacji produkt należy rozebrać na części składowe, posegregować według rodzaju materiału i zutylizować zgodnie z lokalnymi przepisami.
