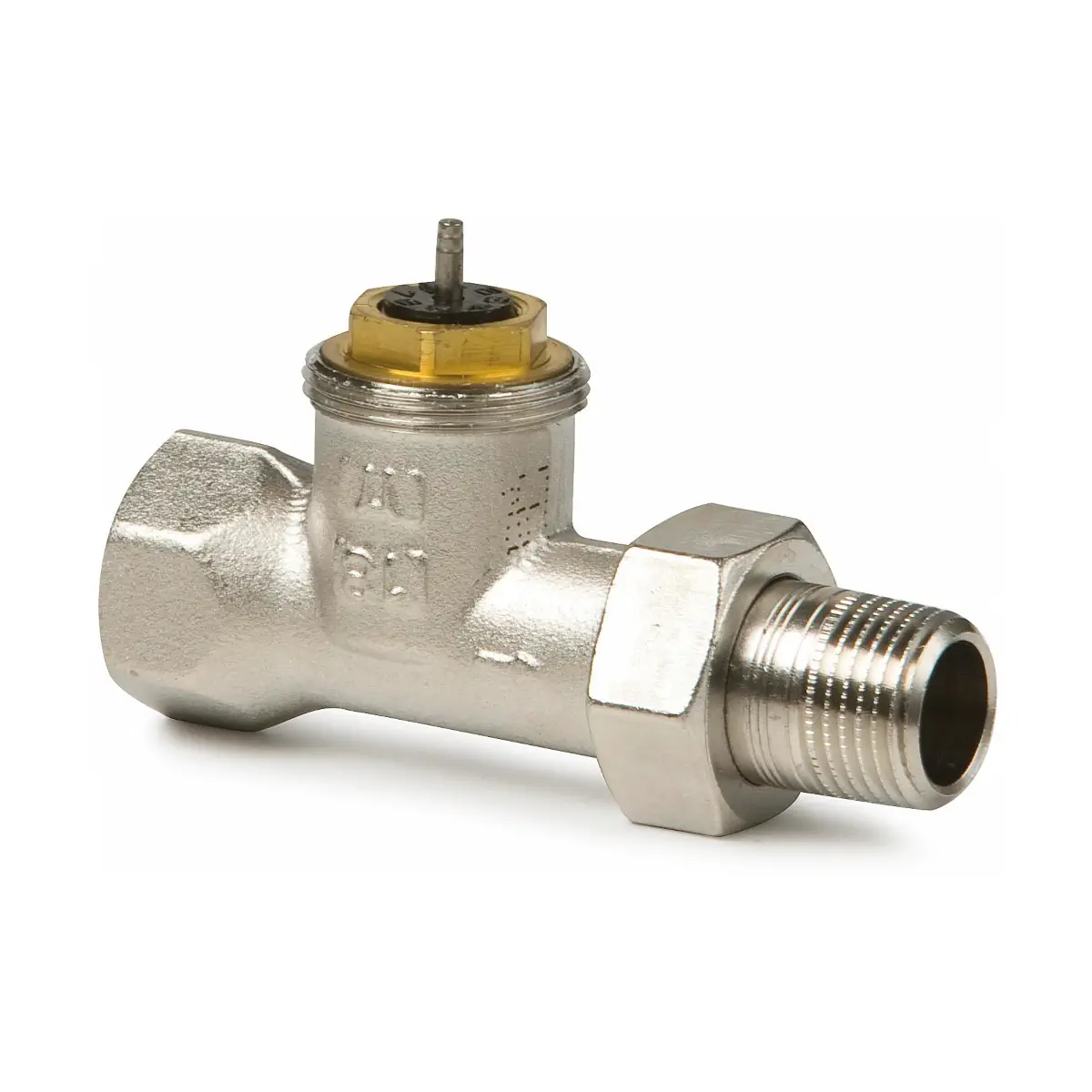

VD115CLC Zawór przelotowy gwintowany z mosiądzu, PN10, 1..110 [°C], skok 2,5 [mm], DN15, kvs 0.25 .. 1.9 [m3/h]

VD115CLC to kompaktowy zawór strefowy ACVATIX zgodny z normą EN 215-1 (norma DIN), o średnicy DN 15 i podwyższonych wartościach kv, przeznaczony do precyzyjnej regulacji przepływu wody w strefowych instalacjach grzewczych i chłodniczych. Korpus z matowo niklowanego mosiądzu z gwintem wewnętrznym i zewnętrznym Rp 1/2 / R 1/2 oraz przyłączem G 3/4 umożliwia łatwy montaż w układach zgodnych z EN 215, a zintegrowana nastawa wstępna przepływu w zakresie kv 0,25…1,9 m³/h ułatwia zrównoważenie hydrauliczne obiegów.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VD115CLC
• Typ: zawór strefowy wg normy DIN o podwyższonych wartościach kv
• Średnica nominalna: DN 15
• Zakres nastaw wartości kv: 0,25…1,9 m³/h
• Ciśnienie nominalne: PN10
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,20 bar)
• Skok nominalny zaworu: 2,5 mm
• Nastawa wstępna przepływu poprzez ograniczenie skoku zaworu (pierścień 0…7 pod osłoną ochronną)
• Korpus zaworu: mosiądz CuZn40Pb2, matowo niklowany
• Śrubunek: mosiądz CuZn40Pb2, matowo niklowany
• Uszczelnienia: pierścień O-ring z EPDM
• Osłona ochronna / pokrętło: polipropylen (w zestawie)
• Gwinty przyłączeniowe: wewnętrzny Rp 1/2, zewnętrzny R 1/2 wg ISO 7-1, gwint G 3/4 wg ISO 228-1
• Długość montażowa (A): 61 mm
• Wymiar B: 33 mm
• Masa: ok. 0,28 kg
• Stan spoczynkowy bez siłownika: zawór pozostaje otwarty
• Kompatybilność: współpraca z siłownikami elektromechanicznymi SSA.. i elektrotermicznymi STA..40..

Zastosowanie

Zawór VD115CLC jest przeznaczony do instalacji HVAC w zamkniętych obiegach wodnych, szczególnie do:

• regulacji stropów chłodzących,
• urządzeń końcowych po stronie wody, takich jak klimakonwektory indukcyjne i wentylatorowe,
• małych nagrzewnic i chłodnic wtórnych.

Może być stosowany w:

• instalacjach 2-rurowych – jeden wymiennik do ogrzewania i chłodzenia,
• instalacjach 4-rurowych – oddzielne wymienniki ciepła do ogrzewania i chłodzenia,
• strefowych instalacjach grzewczych w budynkach (poszczególne piętra, mieszkania, pojedyncze pomieszczenia).

Budowa i działanie

• Nastawa wstępna przez ograniczenie skoku: zawór posiada obrotowy pierścień nastawy wstępnej z numerami od 0 do 7, umieszczony pod osłoną ochronną.
• Element odcinająco-regulacyjny: grzyb zaworu z miękkim dyskiem zapewnia szczelne zamknięcie i stabilną charakterystykę przepływu.
• Dławica z pierścieniem nastawy: umożliwia precyzyjne ustawienie maksymalnego skoku trzpienia, a tym samym maksymalnego przepływu.
• Śrubunek z pierścieniem uszczelniającym: ułatwia montaż na przewodzie i zapewnia szczelność połączenia.
• Osłona ochronna (pokrętło) w komplecie: pozwala na ręczne zamknięcie zaworu podczas uruchomienia lub serwisu oraz podstawowe sterowanie ręczne przy braku siłownika.
• Podwyższone wartości kv: konstrukcja zaworu serii VD1..CLC zapewnia większe przepływy przy tym samym spadku ciśnienia w porównaniu z typowymi zaworami grzejnikowymi.

Nastawa wstępna przepływu (VD115CLC)

Dla modelu VD115CLC nastawa wstępna realizowana jest przez ustawienie pierścienia w pozycjach 0…7 (pierwszy obrót pierścienia). Pozycje te odpowiadają określonemu skokowi zaworu i wartości kv:

• Nastawa 0(1): skok 0 mm, kv = 0 m³/h
• Nastawa 1: skok ok. 0,188 mm, kv ≈ 0,25 m³/h
• Nastawa 2: skok ok. 0,375 mm, kv ≈ 0,65 m³/h
• Nastawa 3: skok ok. 0,563 mm, kv ≈ 0,88 m³/h
• Nastawa 4: skok ok. 0,75 mm, kv ≈ 1,12 m³/h
• Nastawa 5: skok ok. 0,938 mm, kv ≈ 1,30 m³/h
• Nastawa 6: skok ok. 1,125 mm, kv ≈ 1,46 m³/h
• Nastawa 7: skok ok. 1,313 mm, kv ≈ 1,57 m³/h
• Pełne otwarcie 0(2): skok ok. 1,5 mm, kv ≈ 1,90 m³/h

• Tolerancja przepływu: od ±60% przy małych nastawach do ±10% przy nastawach 4…7.
• Nastawy wstępne < 5 nie są zalecane, ponieważ rozdzielczość skoku jest zbyt mała do dokładnej regulacji.
• Pierścień nastawy wstępnej pozwala na dwa pełne obroty; wartości kv powyżej odpowiadają pierwszemu obrotowi. Przy drugim obrocie skok może wzrosnąć do 2,5 mm (pełne otwarcie), ale wartość kv nie przekracza wartości dla nastawy 0(2).
• Zawór jest dostarczany z ustawioną fabrycznie nastawą pełnego otwarcia (0(2)).
• Aby ustawić nową nastawę, należy najpierw całkowicie dokręcić pierścień, a następnie ustawić żądany numer odniesienia.

Urządzenia współpracujące (siłowniki)

• Siłowniki elektromechaniczne: SSA131, SSA331, SSA161.05, SSA151.05HF, SSA161.05HF, SSA955
• Siłowniki elektrotermiczne 2-stawne / 0…10 V: STA..40..
• Dla siłowników SSA131 / SSA331 / SSA161.05 / SSA151.05HF / SSA161.05HF wymagana jest nastawa wstępna odpowiadająca skokowi > 1,5 mm. Przy mniejszym skoku samokalibracja siłownika nie będzie możliwa i zawór z siłownikiem pozostaną zablokowane.
• Dla siłownika SSA955 wymagana jest nastawa wstępna odpowiadająca skokowi > 0,5 mm. Przy mniejszym skoku samokalibracja nie powiedzie się, a siłownik zasygnalizuje błąd.
• Gwarancja parametrów technicznych obowiązuje wyłącznie przy stosowaniu zaworu VD115CLC z siłownikami Siemens wymienionymi powyżej. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Zawór, siłownik i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Wskazówki projektowe i eksploatacyjne

• Dla zapewnienia cichej pracy instalacji, oprócz prawidłowego doboru zaworu i nastawy wstępnej, konieczny jest właściwy dobór pompy tak, aby nie wytwarzała większego ciśnienia niż wymagane do przetłoczenia obliczeniowego przepływu.
• Rekomendowany spadek ciśnienia na całkowicie otwartym zaworze: Δpv100 = 0,05…0,20 bar (5…20 kPa); przy braku dokładnych danych projektowych można przyjąć orientacyjnie 0,1 bar (10 kPa) do doboru nastawy.
• Dla ochrony zaworu przed zanieczyszczeniami zaleca się stosowanie filtra w instalacji.
• Zawory VD1..CLC bez zamontowanego siłownika pozostają otwarte, co ułatwia napełnianie i odpowietrzanie instalacji.
• Zawory są bezobsługowe i nie są przewidziane do naprawy – w razie uszkodzenia należy je wymienić w całości.

Dane techniczne VD115CLC

• Średnica nominalna: DN 15
• Zakres nastaw wartości kv: 0,25…1,9 m³/h
• Ciśnienie nominalne: PN10
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 150 kPa (1,5 bar)
• Zalecany spadek ciśnienia Δpv100: 5…20 kPa (0,05…0,20 bar)
• Skok nominalny zaworu: 2,5 mm
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura medium: 1…110 °C
• Korpus zaworu: mosiądz CuZn40Pb2, matowo niklowany
• Śrubunek: mosiądz CuZn40Pb2, matowo niklowany
• Osłona ochronna (pokrętło): polipropylen
• Uszczelnienia: O-ring EPDM
• Długość montażowa: zgodna z EN 215 (A = 61 mm)
• Gwinty przyłączeniowe: Rp 1/2 (wewnętrzny), R 1/2 (zewnętrzny) wg ISO 7-1, G 3/4 wg ISO 228-1
• Masa: ok. 0,28 kg
• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2, bez oznakowania CE (uznana praktyka inżynierska)
• Zgodność RoHS: tak
• Zgodność EAC: tak
• Aspekty środowiskowe: dostępna deklaracja środowiskowa produktu (m.in. skład materiałowy, opakowanie, utylizacja)

Montaż i utylizacja

• Zawór montuje się bezpośrednio w przewodzie z odpowiednim gwintem wewnętrznym/zewnętrznym, z zachowaniem dopuszczalnych pozycji montażowych siłownika.
• Przy montażu należy przestrzegać wymagań producenta dla współpracujących siłowników, aby zapewnić prawidłową pracę i samokalibrację.
• Urządzenie należy utylizować oddzielnie od odpadów komunalnych, zgodnie z obowiązującymi przepisami i wytycznymi dotyczącymi sprzętu technicznego.

Podsumowanie

Siemens VD115CLC to zawór strefowy DN 15 o podwyższonych wartościach kv, z mosiężnym, matowo niklowanym korpusem i zintegrowaną nastawą wstępną przepływu w zakresie 0,25…1,9 m³/h. Precyzyjna regulacja przez ograniczenie skoku, kompatybilność z siłownikami elektromechanicznymi SSA.. i elektrotermicznymi STA..40.., szeroki zakres temperatur medium oraz solidna konstrukcja PN10 sprawiają, że jest to nowoczesny i niezawodny element do regulacji strefowej w instalacjach grzewczych i chłodniczych w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt zgodny z wymaganiami RoHS.
• Produkt posiada zgodność EAC (Euroazjatycka zgodność).
• Zgodnie z dokumentacją producenta produkt podlega Dyrektywie PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznaczania CE zgodnie z Art. 4, par. 3 (uznana praktyka inżynierska).
• Produkt przeznaczony wyłącznie do stosowania w obiegach zamkniętych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, zgodnie z przeznaczeniem producenta.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Temperatura czynnika roboczego musi mieścić się w zakresie od 1 do 110 °C.
• Nie przekraczać dopuszczalnego ciśnienia roboczego 1000 kPa (10 bar) oraz maksymalnego spadku ciśnienia 150 kPa (1,5 bar).
• Aby chronić zawór przed zanieczyszczeniami, producent zaleca stosowanie filtra w instalacji.
• Montaż należy wykonywać zgodnie z dopuszczalnymi sposobami i warunkami montażu określonymi przez producenta. Aby zapewnić prawidłowe działanie siłownika, należy przestrzegać wskazanych pozycji montażowych.
• Zawór VD115CLC bez zamontowanego siłownika pozostaje otwarty. Należy uwzględnić ten stan podczas montażu, uruchomienia i prac serwisowych.
• Przed ustawieniem nastawy wstępnej należy postępować zgodnie z instrukcją producenta. Nastawy wstępne poniżej 5 nie są zalecane, ponieważ rozdzielczość skoku jest za mała.
• Produkt jest urządzeniem bezobsługowym i nie podlega naprawie. W przypadku uszkodzenia zawór należy wymienić w całości.
• Stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Użycie siłowników innych producentów powoduje utratę gwarancji.
• Nie wyrzucać z odpadami komunalnymi. Utylizować odpowiednimi kanałami zgodnie z Dyrektywą Europejską 2012/19/EU oraz lokalnymi przepisami.
