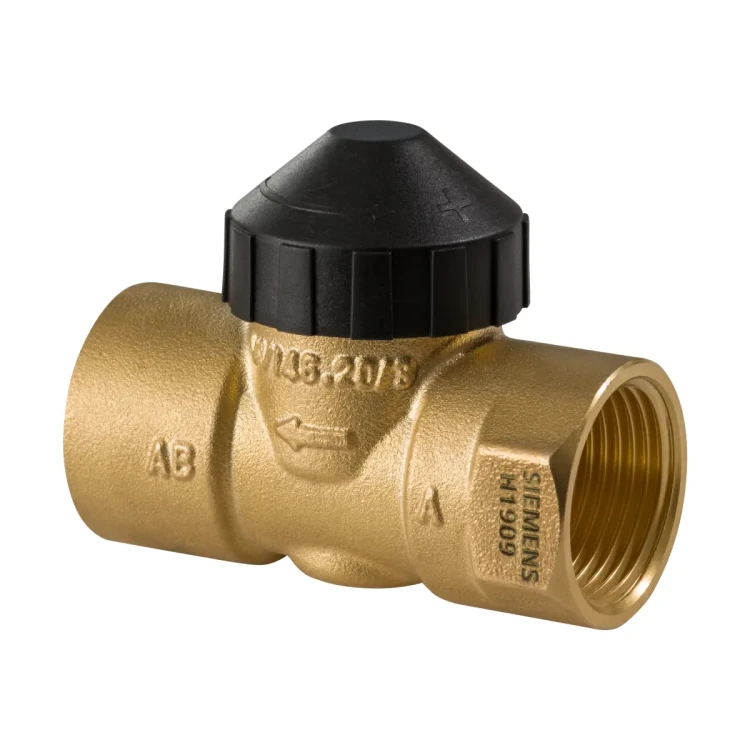

VVI46.25/2 Zawór zał/wył gwintowany, DN25, kvs 5,0 m3/h, współpracuje z SFA.., STA.., SUA21/3, przyłącza Rp1

VVI46.25/2 to zawór strefowy przelotowy Siemens ACVATIX™ o działaniu odcinającym, przeznaczony do regulacji przepływu wody po stronie instalacji w systemach HVAC i strefach grzewczych. Wersja DN25 oferuje przepustowość kvs 5,0 m³/h, wykonanie PN16 oraz przyłącza z gwintem wewnętrznym Rp 1 (wg ISO 7-1). Zawór współpracuje z siłownikami o przyłączu M30 x 1,5 (np. SUA21/3, SSA31.04, SFA.. lub STA..), dobieranymi oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVI46.25/2
• Typ: zawór strefowy przelotowy (2-drogowy), odcinający
• Średnica nominalna: DN25
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Wartość kvs (A→AB): 5,0 m³/h
• Przyłącza: gwint wewnętrzny Rp 1 wg ISO 7-1
• Dopuszczalny kierunek przepływu: wyłącznie A → AB
• Skok nominalny: 2,5 mm
• Przyłącze siłownika: M30 x 1,5
• Materiał korpusu: mosiądz kuty na gorąco
• Trzpień: stal nierdzewna
• Uszczelnienie trzpienia: pierścienie EPDM
• Poziom nieszczelności (kanał A→AB): 0…0,05% wg DIN EN 1349
• Temperatura czynnika: 1…110°C
• Wymiary (DN25): H 31 mm, H1 45,2 mm, H2 48 mm, L1 84 mm, L2 45 mm
• Masa: 0,54 kg

Zastosowanie

Zawór VVI46.25/2 jest przeznaczony do pracy w obiegach zamkniętych:

• w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody (np. klimakonwektory indukcyjne lub wentylatorowe, małe nagrzewnice lub chłodnice wtórne),
• w zamkniętych obiegach instalacji stref grzewczych (np. pojedyncze piętra budynku, apartamenty, pojedyncze pomieszczenia).

Kompatybilne siłowniki i dopuszczalne różnice ciśnień

Zawór może współpracować z siłownikami Siemens: SUA21/3, SSA31.04, SFA.. oraz STA.. (zamawiane oddzielnie). Dopuszczalne wartości różnicy ciśnień dla modelu VVI46.25/2:

• SUA21/3: Δpmax 250 kPa, Δps 250 kPa
• SSA31.04: Δpmax 230 kPa, Δps 230 kPa
• SFA..: Δpmax 250 kPa, Δps 250 kPa
• STA..: Δpmax 150 kPa, Δps 150 kPa

Do cichej pracy nie należy przekraczać 100 kPa.

Funkcje i działanie

Charakterystyka regulacji

• Zawór jest przeznaczony do regulacji zał/wył, lecz może być również sterowany siłownikami termicznymi z sygnałem ciągłym 0…10 V DC lub 3-stawnym.

Praca trzpienia zaworu

• Wsuwanie trzpienia: zamykanie kanału A → AB
• Wysuwanie trzpienia: otwieranie kanału A → AB

Budowa (wybrane elementy)

• element regulujący przepływ w postaci dysku dławiącego,
• pierścień gniazda osadzony w kanale regulacyjnym,
• zbiornik do ciągłego smarowania pierścieni uszczelniających,
• sprężyna powrotna (do położenia otwarcia).

Montaż i uruchomienie

• Kierunek przepływu: należy bezwzględnie zachować oznaczony kierunek A → AB.
• Montaż siłownika: zawór z siłownikiem można zmontować bezpośrednio na miejscu w instalacji, bez specjalnych narzędzi i dodatkowych nastaw.
• Pierścień montażowy: przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 (dostarczany wraz z zaworem).
• Zalecenie projektowe: dla zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.

Dane techniczne

• Ciśnienie nominalne: PN16 wg EN 12266-1
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Czynnik: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi; zalecenie jakości wody wg VDI 2035
• Temperatura czynnika: 1…110°C
• Skok nominalny: 2,5 mm
• Poziom nieszczelności (A→AB): 0…0,05% wg DIN EN 1349
• Przyłącza gwintowane: Rp wg ISO 7-1 (gwint wewnętrzny), dla DN25: Rp 1
• Przyłącze siłownika: M30 x 1,5
• Materiał korpusu: mosiądz kuty na gorąco
• Trzpień: stal nierdzewna
• Gniazdo / grzybek / dławica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Pokrywa: mosiądz
• Wymiary: H 31 mm, H1 45,2 mm, H2 48 mm, L1 84 mm, L2 45 mm
• Masa: 0,54 kg

Podsumowanie

Siemens VVI46.25/2 to solidny zawór strefowy przelotowy DN25 / PN16 o kvs 5,0 m³/h i przyłączach Rp 1, przeznaczony do odcinania (i sterowania) przepływu wody w zamkniętych obiegach HVAC oraz instalacjach stref grzewczych. Kompatybilność z siłownikami Siemens o przyłączu M30 x 1,5 oraz prosta instalacja z pierścieniem AL50 ułatwiają szybki dobór i montaż w typowych aplikacjach strefowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór strefowy przelotowy PN16 do stosowania wyłącznie w zamkniętych obiegach instalacji wentylacyjnych, klimatyzacyjnych i grzewczych, zgodnie z dokumentacją producenta.
• Dopuszczalne medium: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika: od 1 do 110°C.
• Dopuszczalne ciśnienie robocze: maks. 1600 kPa (16 bar). Nie przekraczać parametrów nominalnych PN16.
• Zawór należy montować i użytkować wyłącznie zgodnie z oznaczonym kierunkiem przepływu: A → AB. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę instalacji.
• Przed zaworem należy zainstalować filtr zanieczyszczeń w celu zwiększenia niezawodności działania.
• Montaż zaworu i siłownika wykonywać zgodnie z instrukcją producenta. Przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 dostarczony wraz z zaworem.
• Podczas montażu należy zachować dopuszczalne położenie montażowe zgodnie z dokumentacją producenta. Nie montować w pozycjach niedozwolonych.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, upuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami serwisowymi należy odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Kanał regulacyjny A → AB jest otwierany przez sprężynę powrotną. Podczas uruchamiania i obsługi należy uwzględnić działanie sprężyny powrotnej.
• Dla cichej pracy instalacji nie należy przekraczać zalecanego roboczego spadku ciśnienia 100 kPa.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt należy złomować po rozebraniu na części składowe i segregacji według rodzaju materiału. Utylizację prowadzić zgodnie z lokalnymi przepisami.
• Parametry techniczne i bezpieczna współpraca dotyczą zaworu stosowanego z kompatybilnymi siłownikami Siemens wskazanymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
