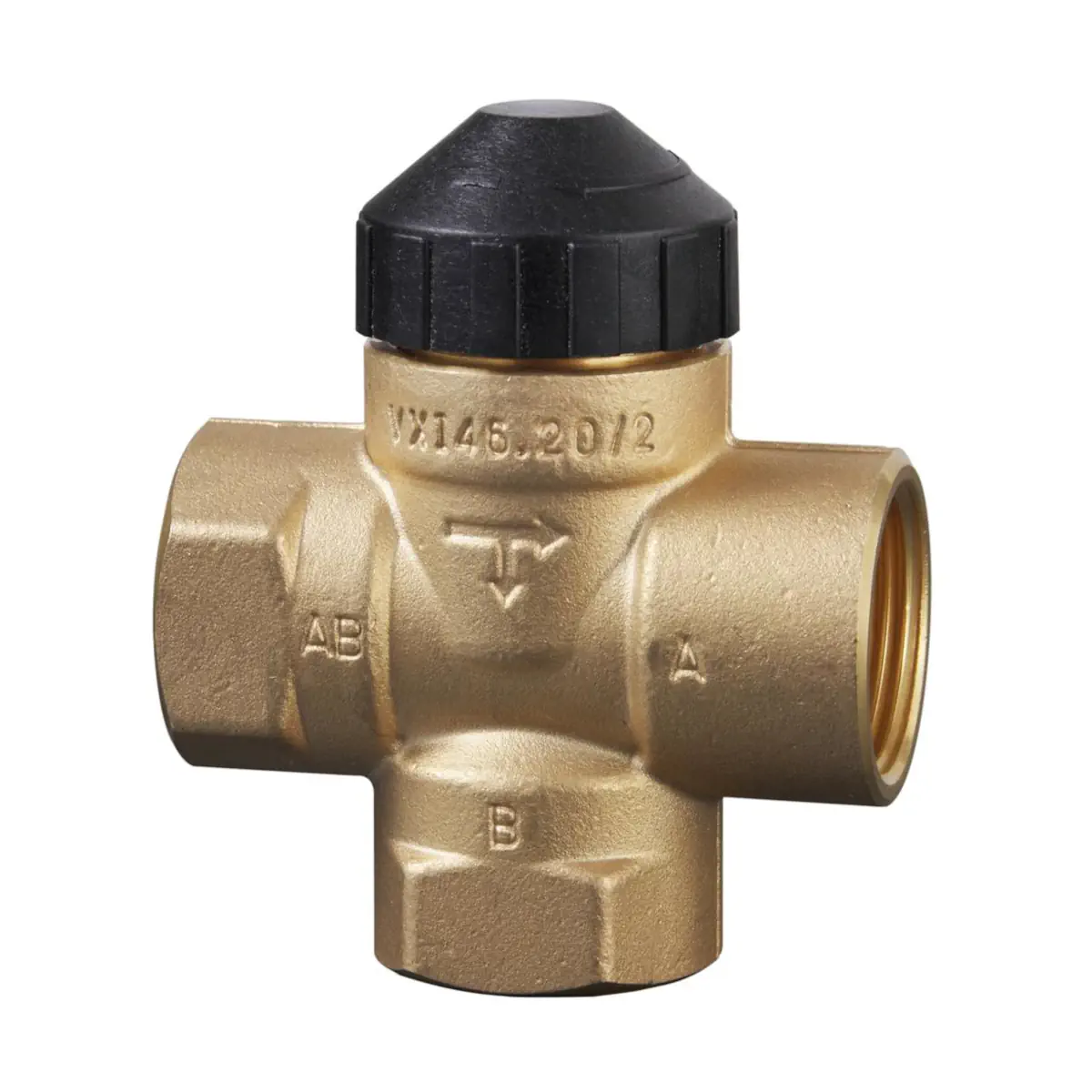

VXI46.15/2 Zawór przełączający gwintowany, DN15, kvs 2,15 m3/h, współpracuje z SFA.., STA.., SUA21/3, przyłącza Rp½

VXI46.15/2 to zawór strefowy trójdrogowy (rozdzielający) z serii ACVATIX™, przeznaczony do pracy w instalacjach HVAC w obiegach zamkniętych. Zawór ma średnicę DN15, przyłącza z gwintem wewnętrznym Rp ½ oraz ciśnienie nominalne PN16. Zapewnia funkcję przełączania (rozdział przepływu) i może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens z przyłączem M30 x 1,5.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXI46.15/2
• Typ: zawór strefowy trójdrogowy, rozdzielający
• Średnica nominalna: DN15
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Przyłącza: gwint wewnętrzny Rp ½ wg ISO 7-1
• Przyłącze siłownika: M30 x 1,5
• Skok nominalny: 2,5 mm
• kvs (kanał AB → A): 2,15 m³/h
• kvs (kanał AB → B): 1,5 m³/h
• Korpus: mosiądz kuty na gorąco
• Trzpień: stal nierdzewna
• Uszczelnienie trzpienia: pierścienie EPDM

Zastosowanie

Zawór VXI46.15/2 jest przeznaczony do regulacji/rozdziału przepływu wody po stronie instalacji w zamkniętych obiegach wentylacji i klimatyzacji oraz w obiegach stref grzewczych, m.in. dla:

• klimakonwektorów indukcyjnych lub wentylatorowych,
• małych nagrzewnic lub chłodnic wtórnych,
• instalacji 2-rurowych (jeden wymiennik do ogrzewania i chłodzenia),
• instalacji 4-rurowych (oddzielne wymienniki do ogrzewania i chłodzenia),
• stref grzewczych (np. pojedyncze piętra, apartamenty, pojedyncze pomieszczenia).

Funkcja i kierunek przepływu

VXI46.15/2 jest zaworem trójdrogowym rozdzielającym:

• Wlot stały: króciec AB
• Wyloty zmienne: króćce A i B
• Dopuszczalny kierunek przepływu: tylko AB → A oraz AB → B

Współpraca z siłownikami Siemens

Zawór może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens:

• elektromechaniczne: SUA21/3, SSA31.04, SFA..
• elektrotermiczne: STA..

Różnica ciśnień (z siłownikami Siemens)

• z siłownikami SUA21/3: Δpmax 400 kPa, Δps 300 kPa
• z siłownikami SSA31.04: Δpmax 300 kPa, Δps 200 kPa
• z siłownikami STA..: Δpmax 200 kPa

Do cichej pracy zalecane jest nieprzekraczanie 100 kPa.

Dopuszczalne medium i temperatura

• Czynniki: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika: 1…110 °C

Budowa

• element regulujący przepływ w postaci dysku dławiącego,
• pierścień gniazda osadzony w kanale regulacyjnym,
• gniazdo wykonane w kanale regulacyjnym i w obejściu,
• zbiornik do ciągłego smarowania pierścieni uszczelniających,
• sprężyna powrotna (do położenia otwarcia).

Montaż i uruchomienie

• Przestrzegać właściwego kierunku przepływu (AB → A / AB → B).
• Przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 (dostarczany z zaworem).
• Kanał regulacyjny AB → A jest otwierany przez sprężynę powrotną.
• Kanał regulacyjny można ręcznie zamknąć za pomocą pokrętła sterowania ręcznego.
• Dla zwiększenia niezawodności zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Króćca B nie wolno zaślepiać.

Wymiary i masa

• DN: 15
• Rp: ½
• H: 31 mm
• H1: 45,2 mm
• H2: 48 mm
• L1: 60 mm
• L2: 30 mm
• L3: 30 mm
• Masa: 0,33 kg

Podsumowanie

Siemens VXI46.15/2 to kompaktowy zawór strefowy trójdrogowy rozdzielający DN15 o parametrach PN16, z gwintami Rp ½ i przyłączem siłownika M30 x 1,5, przeznaczony do pracy w obiegach zamkniętych instalacji HVAC. Dzięki wartościom kvs 2,15 m³/h (AB → A) oraz 1,5 m³/h (AB → B) umożliwia stabilny rozdział przepływu w aplikacjach takich jak klimakonwektory i małe wymienniki, a kompatybilność z siłownikami Siemens (SUA21/3, SSA31.04, SFA.., STA..) ułatwia dobór kompletnego układu strefowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór strefowy trójdrogowy VXI46.15/2, PN16, DN15, z gwintem wewnętrznym Rp 1/2.
• Produkt jest przeznaczony do stosowania wyłącznie w zamkniętych obiegach instalacji grzewczych, chłodniczych, wentylacyjnych i klimatyzacyjnych, zgodnie z dokumentacją producenta.
• Dopuszczalne medium: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda z dodatkiem środków przeciwzamarzaniowych. Zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika wynosi od 1 do 110 °C.
• Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar). Nie przekraczać parametrów nominalnych PN16.
• Montaż należy wykonywać zgodnie z oznaczonym kierunkiem przepływu. Dla modelu VXI46.15/2 dopuszczalny kierunek przepływu jest wyłącznie: AB → A oraz AB → B.
• Króćca obejścia B nie wolno zaślepiać.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Przed montażem siłownika na zaworze musi być założony pierścień montażowy AL50 dostarczony wraz z zaworem.
• Zawór należy montować i uruchamiać zgodnie z instrukcją producenta. Należy zachować dopuszczalne położenie montażu wskazane w dokumentacji.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed pracami serwisowymi należy odłączyć przewody elektryczne od zacisków współpracującego siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Kanał regulacyjny AB → A otwierany jest przez sprężynę powrotną. Podczas montażu, regulacji i serwisu należy uwzględnić możliwość samoczynnego ruchu elementów współpracujących z zaworem.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Przed złomowaniem zawór należy rozebrać na części składowe i posegregować według rodzaju materiału. Utylizację prowadzić zgodnie z lokalnymi przepisami.
• Produkt spełnia wymagania RoHS 2011/65/EC.
