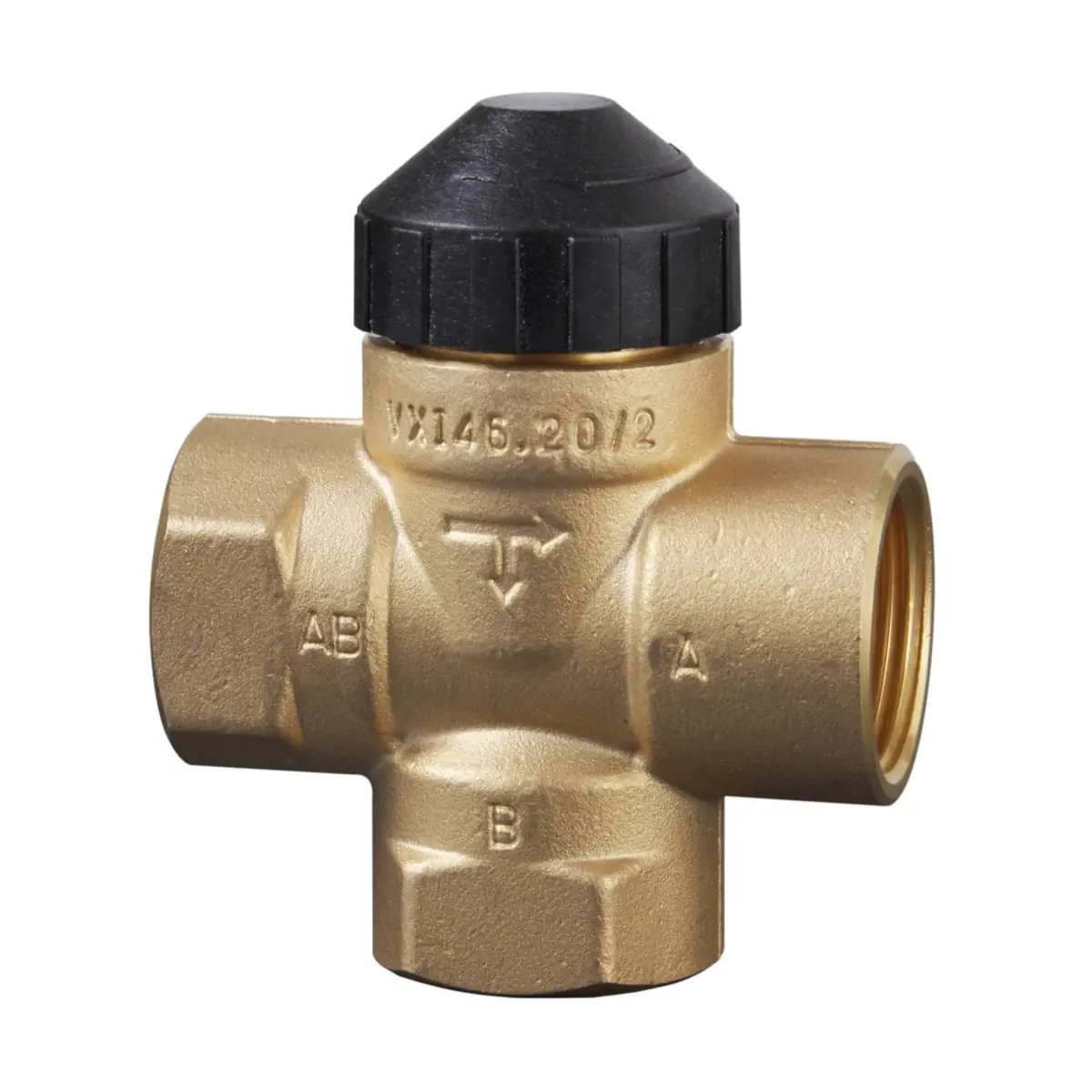

VXI46.25T/2 Zawór przełączający gwintowany, PN16, DN25, kvs 5,5 m3/h, współpracuje z SFA.., STA.., SUA21.., przyłącza Rp1

VXI46.25T/2 to zawór strefowy trójdrogowy (rozdzielający) ACVATIX™ firmy Siemens, o ciśnieniu nominalnym PN16, przeznaczony do pracy odcinającej / przełączającej w zamkniętych obiegach wody w instalacjach HVAC. Wersja DN25 z przyłączami Rp 1 (gwint wewnętrzny) zapewnia przepływ nominalny kvs 5,5 m³/h w kanale AB → A oraz kvs 4,5 m³/h w kanale AB → B. Zawór może współpracować z siłownikami elektromechanicznymi (SUA21/3, SSA31.04, SFA..) lub elektrotermicznymi (STA..).

Najważniejsze cechy

• Producent: Siemens
• Model: VXI46.25T/2
• Typ: zawór strefowy trójdrogowy, rozdzielający (przełączający)
• Ciśnienie nominalne: PN16
• Średnica nominalna: DN25
• Przyłącza: Rp 1, gwint wewnętrzny wg ISO 7-1
• kvs (AB → A): 5,5 m³/h
• kvs (AB → B): 4,5 m³/h
• Przyłącze siłownika: M30 x 1,5
• Skok nominalny: 2,5 mm
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi (zalecenie jakości wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C

Zastosowanie

VXI46.25T/2 przeznaczony jest do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych, m.in.:

• klimakonwektory indukcyjne lub wentylatorowe,
• małe nagrzewnice lub chłodnice wtórne,
• instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami ciepła do ogrzewania i chłodzenia.

Może być stosowany także w zamkniętych obiegach instalacji stref grzewczych (np. pojedyncze piętra, apartamenty, pojedyncze pomieszczenia).

Budowa i działanie

• Element regulujący przepływ: dysk dławiący
• Sprężyna powrotna: do położenia otwarcia (kanał AB → A)
• Smarowanie: zbiornik do ciągłego smarowania pierścieni uszczelniających

Kierunek przepływu (zawór trójdrogowy rozdzielający)

• Dopuszczalny kierunek przepływu: wyłącznie AB → A oraz AB → B
• Wsuwanie trzpienia: AB → A zamykanie, AB → B otwieranie
• Wysuwanie trzpienia: AB → A otwieranie, AB → B zamykanie

Siłowniki współpracujące

Zawór może współpracować z siłownikami Siemens:

• Elektromechaniczne: SUA21/3, SSA31.04, SFA..
• Elektrotermiczne: STA..

Dane techniczne

• Ciśnienie nominalne: PN16 wg EN 12266-1
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Charakterystyka: zawór do regulacji zał/wył, lecz może być też sterowany siłownikami termicznymi z sygnałem ciągłym 0…10 V DC lub 3-stawnym
• Poziom nieszczelności (wg DIN EN 1349): kanał AB → A: 0…0,05%
• Poziom nieszczelności (wg DIN EN 1349): obejście AB → B (VXI46.25T/2): 0…0,05%
• Temperatura czynnika: 1…110 °C
• Skok nominalny: 2,5 mm

Materiały

• Korpus zaworu: odlew z brązu
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Pokrywa: mosiądz

Wymiary i masa

• DN: 25
• Rp: 1
• H: 31 mm
• H1: 45,2 mm
• H2: 48 mm
• L1: 84 mm
• L2: 42 mm
• L3: 40 mm
• Masa: 0,69 kg

Montaż i wskazówki projektowe

• Przestrzegać właściwego kierunku przepływu (AB → A, AB → B).
• Króćca obejścia B nie można zaślepiać.
• Dla zwiększenia niezawodności działania zalecany jest filtr zanieczyszczeń przed zaworem.
• Przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 (dostarczany wraz z zaworem).

Podsumowanie

Siemens VXI46.25T/2 to solidny trójdrogowy zawór strefowy PN16 do zastosowań przełączających w instalacjach HVAC po stronie wody. Wersja DN25 z przyłączami Rp 1 oferuje kvs 5,5 m³/h (AB → A) oraz kvs 4,5 m³/h (AB → B), pracuje w zakresie temperatur czynnika 1…110 °C i jest przystosowana do współpracy z siłownikami Siemens z przyłączem M30 x 1,5.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór strefowy trójdrogowy Siemens VXI46.25T/2, PN16, DN25, z przyłączami gwintowanymi wewnętrznymi Rp 1 zgodnie z ISO 7-1.
• Produkt przeznaczony do stosowania wyłącznie w zamkniętych obiegach instalacji wentylacyjnych, klimatyzacyjnych i grzewczych, zgodnie z dokumentacją producenta.
• Dopuszczalne medium: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika: od 1 °C do 110 °C.
• Dopuszczalne ciśnienie robocze: maks. 1600 kPa (16 bar). Nie przekraczać parametrów pracy podanych przez producenta.
• Zawór należy montować i eksploatować wyłącznie przy zachowaniu właściwego kierunku przepływu: AB → A oraz AB → B.
• Króćca obejścia B nie wolno zaślepiać.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 dostarczony wraz z zaworem.
• Podczas montażu należy przestrzegać dopuszczalnej pozycji montażu zestawu zawór/siłownik. Dla VXI46.25T/2 z siłownikami: SFA.. maks. 2 x 85°, SUA21/3 maks. 2 x 90°, SSA31.04 maks. 2 x 90°, STA.. maks. 2 x 90°.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że siłownik lub pokrętło sterowania ręcznego zostały prawidłowo zamontowane.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Parametry techniczne producenta obowiązują przy stosowaniu z kompatybilnymi siłownikami Siemens wskazanymi w dokumentacji: SUA21/3, SSA31.04, SFA.. oraz STA..
• Produkt spełnia wymagania RoHS 2011/65/EC.
• Po zakończeniu eksploatacji zawór należy rozebrać na części składowe, posegregować według rodzaju materiału i zutylizować zgodnie z lokalnymi przepisami.
