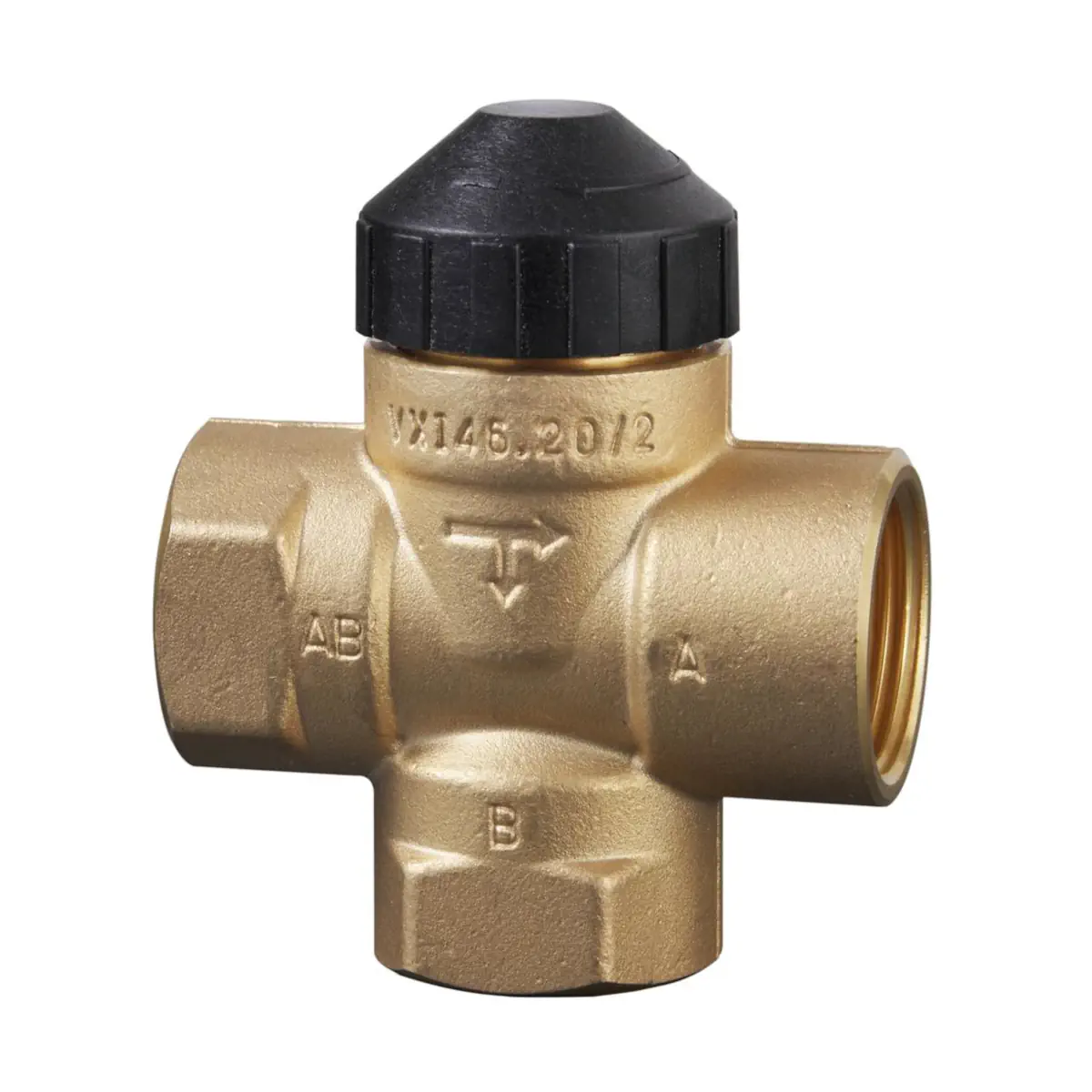

VXI46.25/2 Zawór przełączający gwintowany, DN25, kvs 5,0 m3/h, współpracuje z SFA.., STA.., SUA21/3, przyłącza Rp1

Siemens VXI46.25/2 to zawór strefowy trójdrogowy (rozdzielający) ACVATIX™ o ciśnieniu nominalnym PN16, przeznaczony do pracy w instalacjach HVAC po stronie wody w obiegach zamkniętych. Zawór posiada przyłącza z gwintem wewnętrznym Rp 1 (wg ISO 7-1) oraz przepływ nominalny kvs 5,0 m³/h w kanale regulacyjnym AB → A i kvs 3,5 m³/h w obejściu AB → B.

Najważniejsze cechy

• Producent: Siemens
• Model: VXI46.25/2
• Typ: zawór strefowy trójdrogowy, rozdzielający (odcinający / przełączający)
• Seria: ACVATIX™
• Średnica nominalna: DN25
• Ciśnienie nominalne: PN16
• Przyłącza: gwint wewnętrzny Rp 1 wg ISO 7-1
• Wartość kvs (kanał AB → A): 5,0 m³/h
• Wartość kvs (obejście AB → B): 3,5 m³/h
• Skok nominalny: 2,5 mm
• Przyłącze siłownika: M30 x 1,5
• Korpus zaworu: mosiądz kuty na gorąco

Zastosowanie

Zawór VXI46.25/2 stosowany jest w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych (np. klimakonwektory indukcyjne lub wentylatorowe, małe nagrzewnice lub chłodnice wtórne). Może być używany m.in. w:

• instalacjach 2-rurowych z jednym wymiennikiem do ogrzewania i chłodzenia,
• instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• zamkniętych obiegach stref grzewczych (np. pojedyncze piętra, apartamenty, pojedyncze pomieszczenia).

Budowa i zasada działania

• Element regulujący przepływ: dysk dławiący
• Pierścień gniazda: osadzony w kanale regulacyjnym
• Gniazda: wykonane w kanale regulacyjnym oraz w obejściu
• Smarowanie: zbiornik do ciągłego smarowania pierścieni uszczelniających
• Sprężyna powrotna: do położenia otwarcia (kanał AB → A)

Kierunek przepływu

• Dopuszczalny kierunek przepływu (zgodnie z oznaczeniem na korpusie): AB → A oraz AB → B.

Współpracujące siłowniki (zamawiane oddzielnie)

Zawór VXI46.25/2 może współpracować z siłownikami:

• elektromechanicznymi: SUA21/3, SSA31.04, SFA..
• elektrotermicznymi: STA..

Zawory i siłowniki dostarczane są w oddzielnych opakowaniach.

Dane techniczne (VXI46.25/2)

• Ciśnienie nominalne: PN16 wg EN 12266-1
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi (zalecenie jakości wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C
• Poziom nieszczelności (wg DIN EN 1349): kanał AB → A: 0…0,05%; obejście AB → B: maks. 2…5%
• Materiały: korpus – mosiądz kuty na gorąco; trzpień – stal nierdzewna; gniazdo/grzybek/dławica – mosiądz; uszczelnienie trzpienia – pierścienie EPDM; pokrywa – mosiądz

Wymiary i masa

• DN: 25
• Przyłącza: Rp 1
• Wymiary: H 31 mm, H1 45,2 mm, H2 48 mm, L1 84 mm, L2 45 mm, L3 40 mm
• Masa: 0,65 kg

Montaż i uruchomienie

• Przestrzegać właściwego kierunku przepływu (AB → A / AB → B).
• Przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 (dostarczany z zaworem).
• Zawór z siłownikiem można zmontować bezpośrednio na miejscu w instalacji – bez specjalnych narzędzi i bez dodatkowych nastaw.
• Uwaga: króćca obejścia B nie można zaślepiać.
• Zalecenie: przed zaworem zainstalować filtr zanieczyszczeń dla zwiększenia niezawodności działania.
• Kanał regulacyjny AB → A otwierany jest przez sprężynę powrotną; kanał regulacyjny można ręcznie zamknąć pokrętłem sterowania ręcznego, co pozwala otworzyć obejście B do wartości 70%.

Podsumowanie

Siemens VXI46.25/2 to solidny, trójdrogowy zawór strefowy PN16 dla instalacji HVAC, wykonany z mosiądzu kutego na gorąco, z przyłączami Rp 1 i przyłączem siłownika M30 x 1,5. Dzięki parametrom kvs 5,0 m³/h (AB → A) oraz kvs 3,5 m³/h (AB → B) sprawdza się w układach rozdziału/przełączania przepływu wody w strefach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór strefowy trójdrogowy PN16, model VXI46.25/2, jest przeznaczony do pracy wyłącznie w zamkniętych obiegach instalacji grzewczych, chłodniczych, wentylacyjnych i klimatyzacyjnych.
• Stosować wyłącznie z dopuszczalnymi czynnikami: wodą chłodniczą, wodą grzewczą niskiej temperatury oraz wodą ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika wynosi od 1 do 110°C. Kontakt z gorącymi elementami instalacji może powodować ryzyko oparzenia.
• Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar). Przekroczenie dopuszczalnych parametrów pracy może prowadzić do nieszczelności, uszkodzenia zaworu lub instalacji.
• Króćca obejścia B nie wolno zaślepiać.
• Zawór należy montować i eksploatować wyłącznie zgodnie z oznaczonym kierunkiem przepływu: AB → A oraz AB → B. Nieprawidłowy kierunek przepływu może spowodować nieprawidłowe działanie instalacji.
• Przed zaworem należy zainstalować filtr zanieczyszczeń w celu zwiększenia niezawodności działania.
• Montaż należy wykonywać zgodnie z instrukcją producenta. Przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 dostarczony wraz z zaworem.
• Zawór może współpracować wyłącznie z siłownikami wskazanymi przez producenta dla modelu VXI46.25/2. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• W razie potrzeby przed serwisem należy odłączyć przewody elektryczne od zacisków siłownika. Prace przy elementach elektrycznych powinny być wykonywane wyłącznie przy odłączonym zasilaniu.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt po zakończeniu eksploatacji należy rozebrać na części składowe, posegregować według rodzaju materiału i zutylizować zgodnie z lokalnymi przepisami.
• Produkt spełnia wymagania dyrektywy 2011/65/EC (RoHS).
