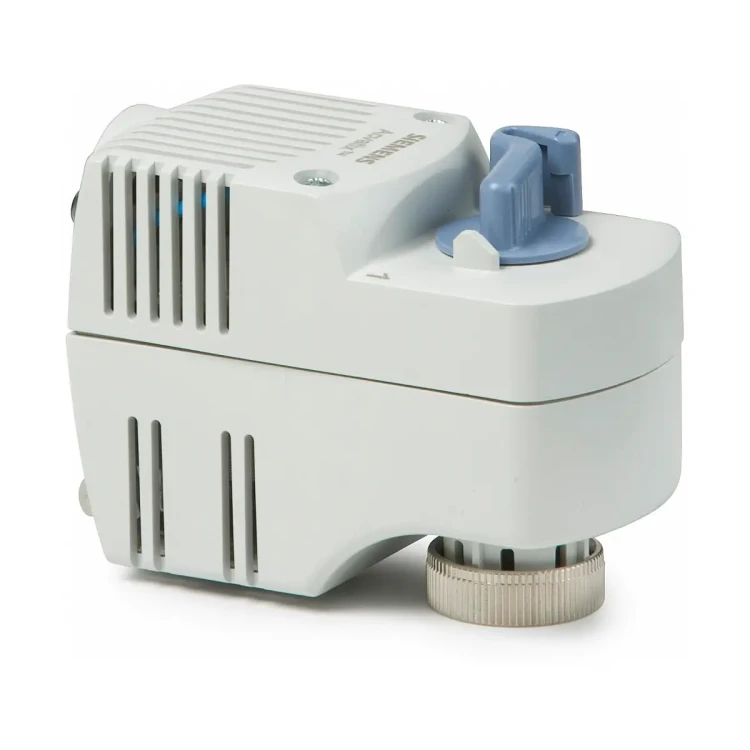

SFP21/18 Siłownik elektryczny, 2,5 [mm], 135 [N], 2-stawne, 230 [V] AC, 40 [s], do zaworów V..P47..

SFP21/18 to elektromechaniczny siłownik zaworu strefowego serii Acvatix firmy Siemens, wyposażony w sprężynę powrotną i sterowanie 2-stawne (zał/wył). Zasilany napięciem 230 V AC siłownik rozwija siłę 135 N przy skoku 2,5 mm i przeznaczony jest do bezpośredniego montażu na zaworach strefowych VVP47.., VXP47.. i VMP47.. w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych oraz chłodniczych. Urządzenie posiada sprężynę powrotną zapewniającą automatyczny powrót do pozycji spoczynkowej przy zaniku zasilania, ręczne sterowanie dźwignią, fabrycznie zamontowany kabel przyłączeniowy 1,8 m oraz możliwość doposażenia w przełącznik pomocniczy ASC2.1/18.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SFP21/18
• Typ: elektromechaniczny siłownik zaworu strefowego ze sprężyną powrotną
• Zastosowanie medium: regulacja wody grzewczej i wody chłodniczej
• Typowe instalacje: grzewcze, wentylacyjne, klimatyzacyjne i chłodnicze (HVAC)
• Współpracujące zawory: VVP47.. (2-drogowe), VXP47.. (3-drogowe), VMP47.. (3-drogowe z obejściem)
• Napięcie zasilania: 230 V AC ±15%, 50 Hz
• Sygnał sterujący: 2-stawny (załącz / wyłącz) z regulatora lub termostatu
• Siła znamionowa: 135 N
• Skok nominalny: 2,5 mm
• Czas otwierania: ok. 10 s (napęd silnikiem)
• Czas zamykania: ok. 30…50 s (powrót sprężyny)
• Pozycja przy braku zasilania z zaworem VVP47..: przelot A → AB zamknięty
• Pozycja przy braku zasilania z zaworami VXP47.. / VMP47..: A → AB zamknięte, B → AB otwarte
• Sprężyna powrotna: automatyczne zamykanie zaworu bez udziału przekładni
• Sterowanie ręczne: dźwignia z możliwością blokady przy ok. 90% otwarcia zaworu
• Montaż: bezpośrednio na zaworze, przy pomocy nakrętki łączącej – bez użycia narzędzi
• Pierścień montażowy: AL50 w komplecie (wymagany do zaworów V..P47.., zwiększa stabilność mocowania)
• Kabel przyłączeniowy: 2-żyłowy, długość 1,8 m, przekrój 18 AWG (0,96 mm²)
• Stopień ochrony obudowy: IP30 (dla montażu od pionu do odchylenia o 85°)
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C
• Klasa bezpieczeństwa: II wg EN 60730
• Poziom zanieczyszczeń: 2 wg EN 60730
• Kolor obudowy: jasno-szary, RAL7035
• Materiał podstawy: odlew aluminium
• Materiał obudowy: poliwęglan
• Masa (bez przełącznika pomocniczego): ok. 0,585 kg
• Masa (z przełącznikiem pomocniczym): ok. 0,692 kg
• Opcjonalny osprzęt: przełącznik pomocniczy ASC2.1/18 (styk przełączny, ok. 50% skoku)

Zastosowanie

Siłownik SFP21/18 stosowany jest do sterowania zaworami strefowymi VVP47.., VXP47.. oraz VMP47.. firmy Siemens, głównie w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i chłodniczych, do regulacji przepływu wody grzewczej i chłodniczej. W połączeniu z zaworami trójdrogowymi VXP47.. siłownik nadaje się do instalacji wymagających przełączania z niskim poziomem nieszczelności.

• VVP47.. – zawory 2-drogowe przelotowe, kvs 0,25…4,0 m³/h
• VXP47.. – zawory 3-drogowe, kvs 0,25…4,0 m³/h, klasa ciśnienia PN16
• VMP47.. – zawory 3-drogowe z obejściem, kvs 0,25…2,5 m³/h

Zgodnie z danymi producenta, parametry techniczne i gwarancja obowiązują przy pracy siłownika SFP21/18 wyłącznie z zaworami VVP47.., VXP47.. oraz VMP47...

Funkcje i działanie

Sterowanie 2-stawne (zał/wył)

• Siłownik wymaga 2-stawnego sygnału sterującego z regulatora lub termostatu.
• Gdy temperatura czynnika odbiega od wartości zadanej, regulator załącza napięcie 230 V AC na siłowniku – zawór zostaje otwarty.
• Po osiągnięciu wartości zadanej sygnał sterujący zostaje wyłączony – zawór jest zamykany przez sprężynę powrotną.
• Siłownik może być zasilany wyłącznie napięciem przemiennym 230 V AC; nie wolno stosować sygnałów z odcięciem fazy ani sygnałów PWM.
• Zalecana liczba cykli pracy wynosi ok. 10 000 otwarć/zamknięć na rok, co odpowiada ok. 50 cyklom na dzień.

Sprężyna powrotna i pozycja przy zaniku zasilania

• Zawór jest otwierany elektrycznie przez silnik synchroniczny siłownika, a zamykany sprężyną powrotną.
• Ruch powrotny (zamykanie) odbywa się bez udziału przekładni mechanicznej, co chroni przekładnię przed udarami mechanicznymi i zwiększa jej trwałość.
• Przy nie zasilonym siłowniku z zaworem VVP47.. przelot A → AB jest zamknięty.
• Przy nie zasilonym siłowniku z zaworami VXP47.. lub VMP47.. przelot A → AB jest zamknięty, natomiast B → AB pozostaje otwarty.

Sterowanie ręczne

• Siłownik posiada dźwignię do ręcznego otwierania zaworu.
• Dźwignia umożliwia ustawienie zaworu w pozycji otwartej do ok. 90% skoku.
• Mechanizm blokujący pozwala utrzymać tę pozycję; po wznowieniu sterowania elektrycznego blokada jest automatycznie zwalniana.
• Ręczne zwolnienie dźwigni następuje po jej obróceniu aż do mechanicznego ogranicznika i puszczeniu dźwigni.

Przełącznik pomocniczy ASC2.1/18 (opcjonalny)

• Do siłownika SFP21/18 można dołączyć opcjonalny przełącznik pomocniczy ASC2.1/18, montowany na obudowie za pomocą dwóch wkrętów.
• Styk przełącznika zmienia stan przy ok. 50% skoku siłownika.
• Siłownik niezasilony: styk przełącznika jest rozwarty.
• Siłownik zasilony (50…100% skoku): styk przełącznika jest zwarty.
• Zablokowane pokrętło sterowania ręcznego (ok. 90% otwarcia zaworu): styk przełącznika również pozostaje zwarty.
• Rodzaj styku: styk przełączający (NO/NC).
• Obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne) / 2 A (indukcyjne).
• Kabel przełącznika: 3-żyłowy, długość 1,8 m, 18 AWG (0,96 mm²).

Podłączenie elektryczne i okablowanie

• Siłownik SFP21/18 wyposażony jest fabrycznie w 2-żyłowy kabel przyłączeniowy o długości 1,8 m (przekrój 18 AWG / 0,96 mm²).
• Kolory przewodów zasilających (SFP21/18, 230 V AC):
  • brązowy – L (napięcie zasilające 230 V AC)
  • niebieski – N (przewód neutralny)
• Maksymalny pobór mocy: 9,8 VA.
• W obwodzie zasilania należy zastosować zewnętrzny bezpiecznik maks. 3 A.
• Zasilanie musi być realizowane wyłącznie napięciem przemiennym 230 V AC; niedopuszczalne jest sterowanie poprzez odcięcie fazy ani za pomocą sygnałów PWM.
• Dla przełącznika pomocniczego ASC2.1/18 (opcjonalny) przewidziano 3-żyłowy kabel 1,8 m:
  • czarny/czerwony – wejście (wspólny styk)
  • czarny/niebieski – styk normalnie zamknięty (NC)
  • czarny/różowy – styk normalnie otwarty (NO)

Dane techniczne

• Model: SFP21/18
• Zasilanie: 230 V AC ±15%, 50 Hz
• Maksymalny pobór mocy: 9,8 VA
• Zabezpieczenie zewnętrzne: bezpiecznik maks. 3 A
• Sygnał sterujący: 2-stawny (załącz / wyłącz)
• Zalecana liczba cykli: ok. 10 000 otwarć/zamknięć na rok (ok. 50 na dzień)
• Skok nominalny: 2,5 mm
• Siła znamionowa: 135 N
• Czas otwierania: 10 s (napęd silnikiem)
• Czas zamykania: 30…50 s (sprężyna powrotna)
• Nastawa ręczna: 0…90% skoku
• Pozycja przy braku zasilania z zaworem VVP47..: A → AB zamknięte
• Pozycja przy braku zasilania z zaworami VXP47.. / VMP47..: A → AB zamknięte, B → AB otwarte
• Dopuszczalna temperatura medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C (EN 60721-3-3, klasa 3K3)
• Temperatura otoczenia (transport): –25…+70 °C (EN 60721-3-2, klasa 2K3)
• Temperatura otoczenia (składowanie): –5…+50 °C (EN 60721-3-2, klasa 2K3)
• Wilgotność (praca): 5…85% r.h.
• Wilgotność (transport): < 95% r.h.
• Wilgotność (składowanie): 5…95% r.h.
• Stopień ochrony obudowy: IP30 wg EN 60529 (dla pozycji pionowej do odchylenia o 85°)
• Klasa bezpieczeństwa: II wg EN 60730, rozdział 2.7
• Poziom zanieczyszczeń: 2 wg EN 60730
• Zgodność EMC: EN 61000-6-2 (odporność, środowisko przemysłowe), EN 61000-6-3 (emisja, środowisko mieszkalne)
• Bezpieczeństwo elektryczne: EN 60730-1
• Zgodność środowiskowa: ISO 14001, SN 36350, RL 2002/95/EG (RoHS)
• Zarządzanie jakością: ISO 9001
• Materiał podstawy: odlew aluminium
• Materiał obudowy: poliwęglan
• Kolor obudowy: jasno-szary RAL7035
• Wymiary (bez przełącznika pomocniczego): 80 × 79,7 × 112 mm
• Wymiary (z przełącznikiem pomocniczym): 106 × 79,7 × 112 mm
• Masa bez przełącznika pomocniczego: ok. 0,585 kg
• Masa z przełącznikiem pomocniczym: ok. 0,692 kg

Montaż

• Siłownik SFP21/18 montuje się bezpośrednio na zaworach VVP47.., VXP47.. i VMP47.. przy pomocy nakrętki łączącej – bez użycia narzędzi.
• Przed zamontowaniem siłownika na zaworze V..P47.. należy zamocować dostarczony w komplecie pierścień montażowy AL50, który zwiększa stabilność połączenia siłownika z zaworem.
• Dopuszczalna orientacja montażowa: od pozycji pionowej do odchylenia o ok. 85°.
• Siłownik nie może być przykrywany izolacją termiczną.
• Szczegółowa instrukcja montażu jest dołączona do opakowania urządzenia.

Konserwacja i utylizacja

• Siłownik SFP21/18 jest urządzeniem bezobsługowym.
• W przypadku awarii siłownik można wymienić bez demontażu zaworu; przed wymianą należy wyłączyć napięcie zasilające.
• Siłownik nie jest przeznaczony do naprawy – w razie uszkodzenia należy go wymienić.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny, zgodnie z odpowiednimi dyrektywami i przepisami – nie wolno wyrzucać go z odpadami komunalnymi.

Gwarancja i warunki eksploatacji

• Podane dane techniczne obowiązują wyłącznie w przypadku stosowania siłownika SFP21/18 z zaworami VVP47.., VXP47.. i VMP47.. wymienionymi w dokumentacji.
• Stosowanie siłownika z zaworami innych producentów powoduje utratę gwarancji.
• Dwustawne siłowniki zaworów strefowych, takie jak SFP21/18, nie są przeznaczone do długotrwałego, ciągłego zasilania (np. przez cały sezon grzewczy).
• Siłownik powinien być dobrany do aplikacji tak, aby nie pozostawał pod napięciem przez długie okresy czasu, gdyż może to prowadzić do jego przegrzania, szczególnie przy gorącej wodzie i wysokiej temperaturze otoczenia.
• Należy przestrzegać dopuszczalnych zakresów temperatur pracy i danych katalogowych podanych przez producenta.

Podsumowanie

Siemens SFP21/18 to kompaktowy, elektromechaniczny siłownik zaworu strefowego 230 V AC ze sprężyną powrotną i sterowaniem 2-stawnym, specjalnie zaprojektowany do współpracy z zaworami VVP47.., VXP47.. i VMP47... Połączenie krótkiego czasu otwierania (10 s), siły 135 N, fabrycznego przewodu 1,8 m, ręcznego sterowania dźwignią oraz możliwości zastosowania przełącznika pomocniczego ASC2.1/18 sprawia, że SFP21/18 jest pewnym i wygodnym w instalacji rozwiązaniem do precyzyjnej regulacji strefowej w systemach HVAC opartych na wodzie grzewczej i chłodniczej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE w zakresie EMC 2004/108/EC oraz dyrektywy niskonapięciowej 2006/95/EC).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z lokalnymi przepisami.
• Siłownik SFP21/18 jest przeznaczony wyłącznie do zasilania napięciem 230 V AC, 50 Hz. Nie stosować innego napięcia zasilającego.
• Nie stosować sygnału sterującego z odcięciem fazy ani sygnału PWM. Produkt współpracuje z sygnałem 2-stawnym (zał./wył.).
• Przed wymianą siłownika należy wyłączyć napięcie zasilania.
• Siłownik jest urządzeniem bezobsługowym i nie podlega naprawie.
• Urządzenie należy zabezpieczyć zewnętrznym bezpiecznikiem o maksymalnej wartości 3 A.
• Należy przestrzegać dopuszczalnych temperatur pracy i medium. Dopuszczalna temperatura otoczenia podczas pracy wynosi od +1 do +50 °C, a dopuszczalna temperatura czynnika w podłączonym zaworze od +1 do +110 °C.
• Urządzenie należy montować wyłącznie w dozwolonej pozycji montażowej, maksymalnie do 85° od pionu. Nie montować w pozycji skierowanej siłownikiem w dół.
• Przed uruchomieniem należy sprawdzić poprawność okablowania oraz działanie siłownika.
• Siłownik posiada sprężynę powrotną. Po zaniku zasilania zawór jest zamykany sprężyną, dlatego podczas montażu i obsługi należy uwzględnić możliwość samoczynnego ruchu elementu wykonawczego.
• Ręczne otwieranie zaworu należy wykonywać wyłącznie zgodnie z instrukcją producenta. Po wznowieniu sterowania elektrycznego mechanizm blokujący jest automatycznie wyłączany.
• Produkt ma stopień ochrony obudowy IP30, dlatego powinien być stosowany wyłącznie w warunkach odpowiadających tej klasie ochrony.
• Produkt należy stosować wyłącznie z kompatybilnymi zaworami Siemens VVP47.., VXP47.. i VMP47... Zastosowanie z zaworami innych producentów powoduje utratę gwarancji.
• Przed zamontowaniem siłownika na zaworze należy założyć pierścień montażowy AL50.
