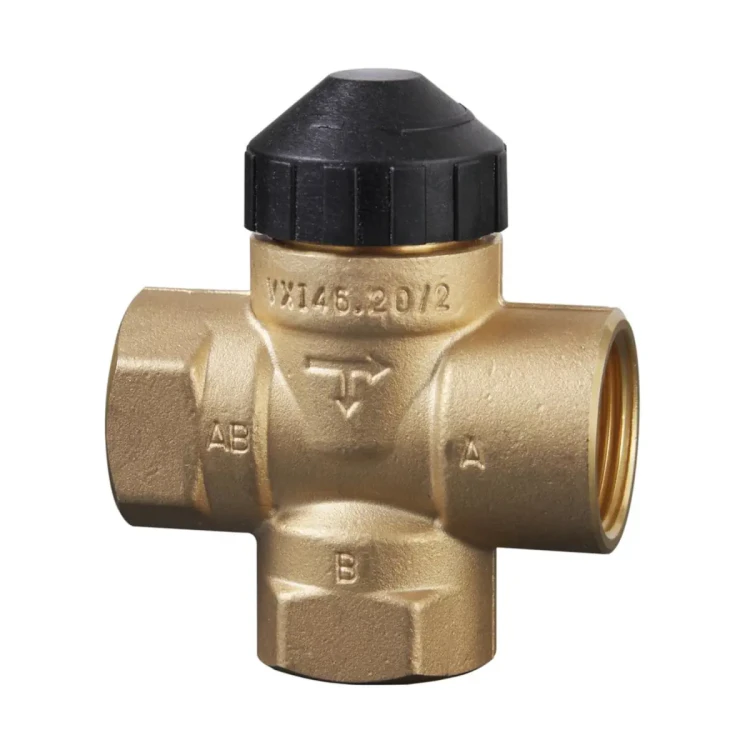

VXI46.20/2Zawór przełączający gwintowany, PN16, DN20, kvs 3,5 m3/h, współpracuje z SFA.., STA.., SUA21.., przyłącza Rp¾

VXI46.20/2 to zawór strefowy trójdrogowy rozdzielający (przełączający) z serii Siemens ACVATIX™, przeznaczony do pracy w instalacjach HVAC po stronie wody w obiegach zamkniętych. Zawór posiada korpus z mosiądzu kutego na gorąco, przyłącza gwintowane Rp (gwint wewnętrzny) i ciśnienie nominalne PN16. Model DN20 oferuje przepływ nominalny kvs 3,5 m³/h (AB→A) oraz kvs 2,5 m³/h (AB→B).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXI46.20/2
• Typ: zawór strefowy trójdrogowy rozdzielający (przełączający)
• Średnica nominalna: DN20
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Przyłącza: Rp ¾ (gwint wewnętrzny) wg ISO 7-1
• Wartość kvs: 3,5 m³/h (AB→A) oraz 2,5 m³/h (AB→B)
• Skok nominalny: 2,5 mm
• Przyłącze siłownika: M30 x 1,5
• Symbol magazynowy: S55249-V110

Zastosowanie

Zawór VXI46.20/2 jest przeznaczony do regulacji i przełączania przepływu wody w obiegach zamkniętych, m.in. w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody, np. klimakonwektorów (indukcyjnych lub wentylatorowych), małych nagrzewnic lub chłodnic wtórnych, a także w zamkniętych obiegach instalacji stref grzewczych (np. piętra, apartamenty, pojedyncze pomieszczenia).

Współpracujące siłowniki

• Elektromechaniczne: SUA21/3, SSA31.04, SFA..
• Elektrotermiczne: STA..

Funkcje i działanie

Kierunek przepływu (zawór trójdrogowy rozdzielający)

• Dopuszczalny kierunek przepływu: tylko w oznaczonym kierunku AB→A oraz AB→B.

Charakterystyka pracy

• Charakterystyka zaworu: zawór do regulacji zał/wył; może być sterowany siłownikami termicznymi z sygnałem ciągłym 0…10 V DC lub 3-stawnym.
• Sprężyna powrotna: kanał regulacyjny AB→A otwierany jest przez sprężynę powrotną.
• Sterowanie ręczne: kanał regulacyjny może zostać ręcznie zamknięty za pomocą pokrętła sterowania ręcznego; w ten sposób obejście B można otworzyć do wartości 70%.

Dane techniczne

• Ciśnienie nominalne: PN16 wg EN 12266-1
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• kvs (AB→A): 3,5 m³/h
• kvs (AB→B): 2,5 m³/h
• Skok nominalny: 2,5 mm
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza niskiej temperatury i woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C
• Poziom nieszczelności (wg DIN EN 1349): kanał AB→A 0…0,05%; obejście AB→B maks. 2…5%

Materiały

• Korpus zaworu: mosiądz kuty na gorąco
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Pokrywa: mosiądz

Wymiary i waga (VXI46.20/2)

• DN: 20
• Rp: ¾
• H: 31 mm
• H1: 45,2 mm
• H2: 48 mm
• L1: 65 mm
• L2: 32,5 mm
• L3: 32,5 mm
• Masa: 0,37 kg

Montaż i wskazówki

• Przestrzegać właściwego kierunku przepływu (AB→A oraz AB→B).
• Króćca obejścia B nie można zaślepiać.
• Dla zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 (dostarczany wraz z zaworem).
• Zawór nie wymaga obsługi; dławnica nie podlega wymianie — w razie nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VXI46.20/2 to solidny, trójdrogowy zawór strefowy DN20 / PN16 z gwintami wewnętrznymi Rp ¾, przeznaczony do przełączania/rozdziału przepływu wody w obiegach zamkniętych HVAC. Dzięki kvs 3,5 m³/h (AB→A) i 2,5 m³/h (AB→B), przyłączu siłownika M30 x 1,5 oraz kompatybilności z siłownikami Siemens (SUA21/3, SSA31.04, SFA.., STA..) sprawdza się w aplikacjach strefowych i przy końcowych odbiornikach ciepła/chłodu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór strefowy trójdrogowy Siemens VXI46.20/2, PN16, DN20, z przyłączami gwintowanymi wewnętrznymi Rp.
• Produkt przeznaczony do stosowania wyłącznie w zamkniętych obiegach instalacji wentylacyjnych, klimatyzacyjnych i grzewczych, zgodnie z dokumentacją producenta.
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza niskiej temperatury oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika: od 1 do 110°C. Dopuszczalne ciśnienie robocze: maks. 1600 kPa (16 bar).
• Montaż należy wykonywać zgodnie z instrukcją producenta oraz z zachowaniem właściwego kierunku przepływu. Dla modelu VXI46.20/2 dopuszczalny kierunek przepływu jest wyłącznie: AB→A oraz AB→B.
• Króćca obejścia B nie wolno zaślepiać.
• Aby zwiększyć niezawodność działania, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Przed zamontowaniem siłownika na zaworze musi być założony pierścień montażowy AL50 dostarczony wraz z zaworem.
• Zawór i siłownik należy montować wyłącznie w dopuszczalnym położeniu montażowym określonym przez producenta.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami serwisowymi należy odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem należy upewnić się, że pokrętło sterowania ręcznego lub siłownik zostały prawidłowo zamontowane.
• Kanał regulacyjny AB→A otwierany jest przez sprężynę powrotną. Podczas uruchamiania i obsługi należy uwzględnić działanie sprężyny powrotnej oraz możliwość ręcznego zamknięcia kanału regulacyjnego.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Podane parametry techniczne i poprawność działania obowiązują wyłącznie przy stosowaniu z kompatybilnymi siłownikami Siemens wskazanymi przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Po zakończeniu eksploatacji zawór należy rozebrać na części składowe, posegregować według rodzaju materiału i zutylizować zgodnie z lokalnymi przepisami.
• Produkt spełnia wymagania RoHS 2011/65/EC.
