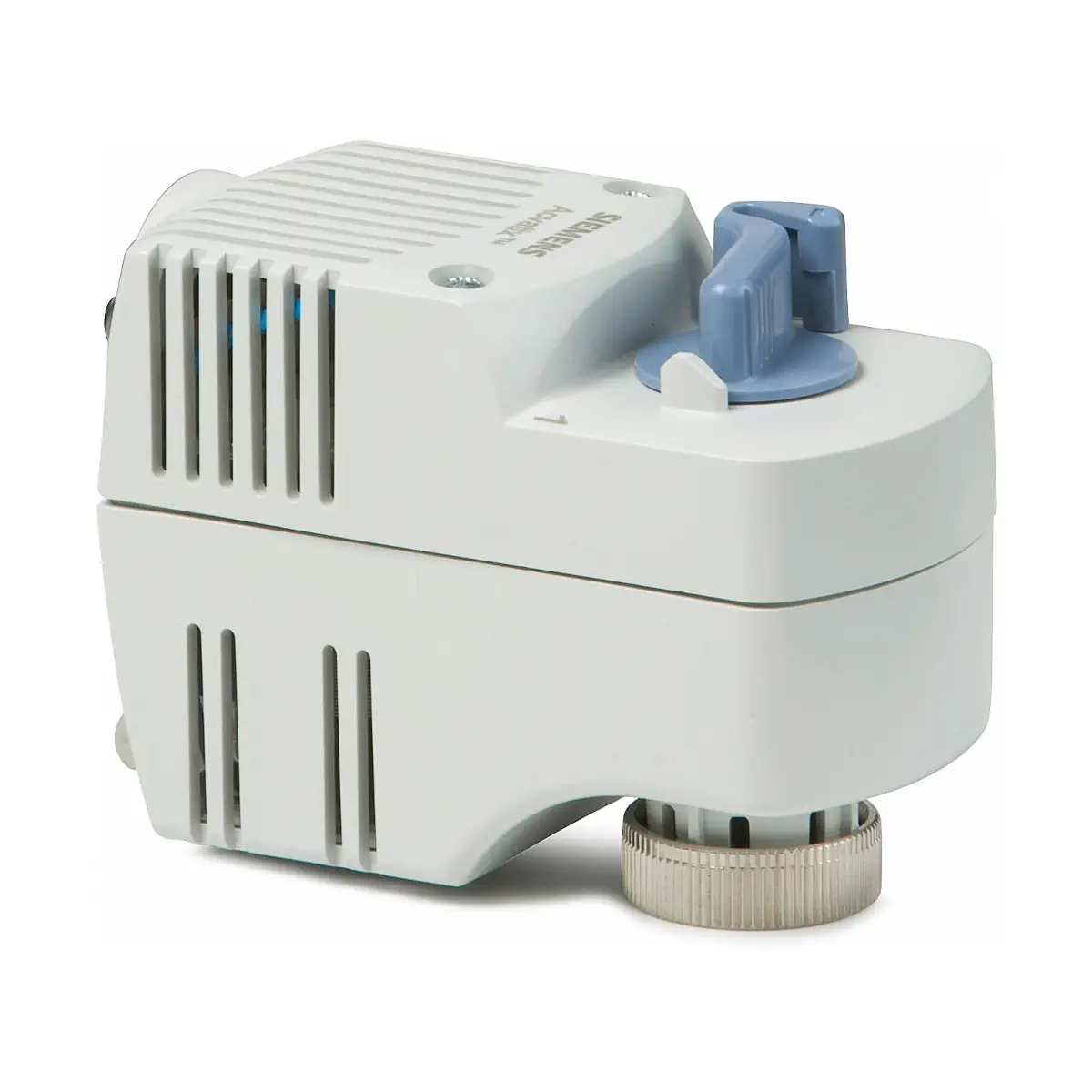

SFA71/18 Siłownik elektryczny, 2,5 [mm], 200 [N], 2-stawne, 24 [V] AC, 10 [s], do zaworów V..46..

Siemens SFA71/18 to elektromechaniczny siłownik do zaworów strefowych z serii ACVATIX, zasilany napięciem 24 V AC i sterowany sygnałem 2-stawnym (ON/OFF). Przeznaczony jest do bezpośredniego montażu na zaworach strefowych VVI46.. i VXI46.. oraz wybranych zaworach grzejnikowych PICV, głównie w instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i chłodniczych do regulacji wody grzewczej i wody chłodniczej. Siłownik posiada sprężynę powrotną, ręczną dźwignię otwierania, wbudowany kabel przyłączeniowy 2-żyłowy 1,8 m oraz możliwość doposażenia w przełącznik pomocniczy ASC2.1/18.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SFA71/18
• Typ urządzenia: elektromechaniczny siłownik do zaworów strefowych
• Napięcie zasilania: 24 V AC, ±20%, 50/60 Hz
• Sygnał sterujący: 2-stawny (załącz/wyłącz przez podanie/odłączenie napięcia 24 V AC)
• Siła nominalna: 200 N
• Skok nominalny: 2,5 mm
• Czas przebiegu (otwarcie/zamknięcie): ok. 10 s (przy 50 Hz)
• Sprężyna powrotna: automatyczne zamknięcie zaworu po zaniku zasilania
• Sterowanie ręczne: dźwignia z możliwością nastawy w zakresie 0…90% otwarcia zaworu
• Montaż na zaworze: bezpośrednio, za pomocą nakrętki łączącej M30 x 1,5 (bez użycia narzędzi)
• Wbudowany przewód: kabel podłączeniowy 2-żyłowy, długość 1,8 m, przekrój 18 AWG (0,96 mm²)
• Kolor przewodów SFA71/18: czerwony – potencjał systemu 24 V AC (G), czarny – przewód neutralny (G0)
• Stopień ochrony obudowy: IP30 (pozycja pionowa do odchylonej o maks. 85°)
• Klasa bezpieczeństwa (EN 60730): III
• Poziom zanieczyszczeń (EN 60730): 2
• Zakres temperatury medium w zaworze: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C
• Wilgotność otoczenia (praca): 5…85% r.h. (bez kondensacji)
• Masa: ok. 0,585 kg (bez przełącznika pomocniczego), ok. 0,692 kg (z ASC2.1/18)
• Materiał obudowy: korpus z PBT, płyta podstawy z odlewu aluminium, nakrętka łącząca z mosiądzu matowo niklowanego
• Kolor obudowy: podstawa i pokrywa jasno-szare (RAL 7035), dźwignia szaro-niebieska (RAL 5014)
• Opcjonalne wyposażenie: przełącznik pomocniczy ASC2.1/18 (styk przełączający, kabel 1,8 m)

Zastosowanie

Siłownik SFA71/18 jest przeznaczony do automatycznego sterowania zaworami strefowymi w wodnych instalacjach grzewczych, wentylacyjnych, klimatyzacyjnych i chłodniczych. Umożliwia regulację przepływu wody grzewczej i chłodniczej w poszczególnych strefach lub obiegach.

Współpracuje z następującymi urządzeniami Siemens:

• Zawory strefowe VVI46.. – 2-drogowe, przyłącza gwintowane Rp, kvs 2,0…5,0 m³/h, PN16, DN 15…25 (karta katalogowa N4842)
• Zawory strefowe VXI46.. – 3-drogowe, przyłącza gwintowane Rp, PN16, DN 15…25 (szczegóły – karta katalogowa N4842)
• Zawory grzejnikowe PICV VPD/VPE/VPU.. – zawory regulacyjne o zmiennym przepływie, zakres nastawy przepływu 20…135 l/h, PN10 (karta katalogowa A6V13599366)

Siłownik SFA71/18 może być sterowany za pomocą szerokiej gamy termostatów pokojowych Siemens (dla SFA21/18 i SFA71/18 przewidziano te same typy regulatorów), m.in.:

• RAA..: RAA10, RAA20, RAB30…, RAA40
• RAB..: RAB10, RAB10.1, RAB20, RAB20.1, RAB30, RAB30.1, RAB40.1
• RCC..: RCC10, RCC20, RCC20.1, RCC30
• RDX..: RDX42.2
• RDF..: RDF10, RDF10.1, RDF10.2, RDF20, RDF30, RDF110, RDF210
• RDE..: RDE10, RDE10.1, RDE20.1
• RDD..: RDD10, RDD10.1
• RCU..: RCU10, RCU10.1

Zgodnie z dokumentacją, dane techniczne i gwarancja obowiązują przy stosowaniu siłownika SFA71/18 z zaworami Siemens wymienionymi jako urządzenia współpracujące. Zastosowanie z zaworami innych producentów powoduje utratę gwarancji.

Funkcje i działanie

Siłownik SFA71/18 współpracuje z regulatorem (termostatem), który generuje 2-stawny sygnał sterujący. Sterowanie odbywa się przez załączanie lub odłączanie napięcia 24 V AC doprowadzonego do siłownika:

• Jeśli temperatura medium odbiega od zadanej, termostat załącza napięcie 24 V AC – siłownik otwiera zawór.
• Po osiągnięciu temperatury zadanej, termostat wyłącza napięcie – sprężyna powrotna zamyka zawór.

Wewnętrznie siłownik składa się z:

• elektrycznego silnika synchronicznego,
• przekładni mechanicznej,
• sprężyny powrotnej.

• Skok maksymalny zaworu jest mechanicznie ograniczony do 2,5 mm.
• Ruch powrotny realizowany jest wyłącznie przez sprężynę, bez udziału przekładni, co zabezpiecza mechanizm przed udarami mechanicznymi i zwiększa jego trwałość.

Sprężyna powrotna i położenie przy zaniku zasilania

• W przypadku zaniku zasilania 24 V AC sprężyna powrotna automatycznie zamyka zawór (siłownik przechodzi do położenia beznapięciowego).
• Dla współpracujących zaworów Siemens:
  • VVI46.. (2-drogowe): przy braku napięcia przepływ A → AB jest zamknięty.
  • VXI46.. (3-drogowe): przy braku napięcia przepływ AB → A jest zamknięty.

Sterowanie ręczne

Siłownik SFA71/18 posiada wbudowaną dźwignię do ręcznego otwierania zaworu, co ułatwia uruchomienie i serwis:

• Zawór można otworzyć ręcznie, obracając dźwignię na obudowie siłownika.
• Dźwignia może zostać zablokowana w pozycji, w której zawór jest otwarty w około 90% (nastawa ręczna 0…90%).
• Po wznowieniu sterowania elektrycznego mechanizm blokujący dźwignię odłącza się automatycznie – siłownik ponownie pracuje w trybie automatycznym.

Przełącznik pomocniczy ASC2.1/18 (opcjonalnie)

Siłownik SFA71/18 może zostać doposażony w przełącznik pomocniczy ASC2.1/18, montowany na siłowniku przy pomocy dwóch wkrętów.

• Rodzaj styku: styk przełączający (SPDT).
• Punkt przełączania: przy około 50% skoku siłownika.
• Stany styku:
  • 0…50% skoku: Q11–Q12 zwarty, Q11–Q14 rozwarty.
  • 50…100% skoku: Q11–Q12 rozwarty, Q11–Q14 zwarty.
• Obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne), 2 A (obciążenie indukcyjne) – 3(2) A.
• Kabel podłączeniowy: 3-żyłowy, 1,8 m, 18 AWG (0,96 mm²).

Wskazówki projektowe i montażowe

• Tryb pracy: SFA71/18 jest 2-stawnym siłownikiem zaworu strefowego i nie jest przeznaczony do długotrwałego, ciągłego zasilania (np. przez cały sezon grzewczy bez przerwy).
• Zasilanie siłownika przez dłuższy okres czasu może prowadzić do jego przegrzania, szczególnie w zastosowaniach z gorącą wodą i przy wysokiej temperaturze otoczenia.
• Zalecana liczba cykli: ok. 10 000 otwarć/zamknięć rocznie (ok. 50 na dobę).
• Siłownik może być sterowany wyłącznie napięciem przemiennym 24 V AC; nie wolno stosować:
  • sygnałów z odcięciem fazy,
  • sygnałów PDM (modulacja szerokością impulsu).
• Pozycja montażu: od pionowej do odchylonej maksymalnie o 85°; siłownika nie wolno montować z dźwignią skierowaną w dół.
• Mocowanie bezpośrednio na zaworze za pomocą nakrętki łączącej M30 x 1,5, bez użycia narzędzi.
• Przy montażu na zaworze V..I46.. należy wcześniej założyć na zawór pierścień montażowy AL50 (dostarczany wraz z zaworem).
• Siłownika nie można przykrywać izolacją termiczną, aby nie ograniczać odprowadzania ciepła.
• Przed uruchomieniem należy sprawdzić poprawność okablowania oraz, w razie zastosowania, działanie przełącznika pomocniczego ASC2.1/18.
• Siłownik jest bezobsługowy i nie podlega naprawie; w razie awarii wymienia się cały siłownik (przy wyłączonym napięciu zasilającym).

Podłączenie elektryczne

• Rodzaj zasilania: 24 V AC ±20%, 50/60 Hz.
• Pobór mocy: 12 VA.
• Bezpiecznik główny: maks. 3 A (zewnętrzny).
• Wbudowany przewód: 2-żyłowy kabel przyłączeniowy o długości 1,8 m, przekrój 18 AWG (0,96 mm²).
• Kolorystyka żył (SFA71/18):
  • czerwony – potencjał systemu 24 V AC (G),
  • czarny – neutralny przewód systemu (G0).
• Siłownik otwiera zawór po podaniu napięcia 24 V AC (G–G0), a po odłączeniu zasilania sprężyna powrotna zamyka zawór.
• Równoległa praca kilku siłowników SFA71/18 jest dopuszczalna, pod warunkiem nieprzekroczenia dopuszczalnej obciążalności wyjścia regulatora.

Dane techniczne

• Model: SFA71/18
• Typ: siłownik elektromechaniczny do zaworów strefowych
• Napięcie zasilające: 24 V AC ±20%
• Częstotliwość: 50 / 60 Hz
• Pobór moc: 12 VA
• Bezpiecznik główny (zewnętrzny): maks. 3 A
• Sygnał sterujący: 2-stawny (ON/OFF przez podanie/odcięcie zasilania)
• Liczba cykli pracy: zalecane ok. 10 000 otwarć/zamknięć rocznie (ok. 50/dobę)
• Siła nominalna: 200 N
• Skok nominalny: 2,5 mm
• Czas przebiegu: ok. 10 s (otwieranie/zamykanie, przy 50 Hz)
• Nastawa ręczna: 0…90% otwarcia zaworu (dźwignią na obudowie)
• Dopuszczalna temperatura medium: 1…110 °C
• Temperatura otoczenia (praca): +1…+50 °C (klasa 3K3 wg EN 60721-3-3)
• Temperatura transportu: –25…+70 °C (klasa 2K3 wg EN 60721-3-2)
• Temperatura składowania: –25…+70 °C (klasa 2K3 wg EN 60721-3-2)
• Wilgotność (praca): 5…85% r.h.
• Wilgotność (transport/składowanie): < 95% r.h.
• Stopień ochrony obudowy: IP30 wg DIN 40050 / EN 60529 (pozycja pionowa do odchylonej o 85°)
• Klasa bezpieczeństwa: III wg EN 60730
• Poziom zanieczyszczeń: 2 wg EN 60730
• Montaż na zaworze: nakrętka łącząca M30 x 1,5
• Masa: ok. 0,585 kg (bez ASC2.1/18), ok. 0,692 kg (z ASC2.1/18)
• Materiały: płyta podstawy – odlew aluminium; obudowa – PBT; nakrętka łącząca – mosiądz, matowo niklowany
• Kolory: podstawa i pokrywa – jasno-szary RAL 7035; dźwignia – szaro-niebieska RAL 5014
• Zgodność i normy: Dyrektywa EMC 89/336/EEC (odporność EN 61000-6-2, emisja EN 61000-6-3), dyrektywa niskonapięciowa 73/23/EEC, EN 60730-1, EN 60730-2-14, zgodność środowiskowa ISO 14001, ISO 9001, SN 36350, dyrektywa RoHS 2002/95/EG.

Wymiary

• Siłownik SFA71/18 ma kompaktową obudowę przystosowaną do montażu bezpośrednio na zaworze.
• Maksymalna wysokość siłownika (bez przełącznika pomocniczego) wynosi 112 mm.
• Szczegółowe wymiary i rysunki montażowe dostępne są w dokumentacji technicznej producenta.

Podsumowanie

Siemens SFA71/18 to 2-stawny siłownik elektromechaniczny 24 V AC ze sprężyną powrotną i ręczną dźwignią otwierania, przeznaczony do zaworów strefowych serii VVI46.., VXI46.. oraz wybranych zaworów grzejnikowych PICV. Bezpośredni montaż na zaworze (M30 x 1,5), wbudowany kabel 1,8 m oraz opcjonalny przełącznik pomocniczy ASC2.1/18 umożliwiają elastyczną integrację siłownika w instalacjach HVAC, zapewniając automatyczne zamknięcie zaworu po zaniku zasilania i prostą obsługę przy uruchomieniu i serwisie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie elektryczne i uruchomienie należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie elektryczne niskonapięciowe 24 V AC. Siłownik może być sterowany wyłącznie napięciem przemiennym 24 V AC.
• Przed wymianą siłownika należy wyłączyć napięcie zasilające.
• Nie stosować sygnału z odcięciem fazy ani sygnału PDM (modulacja szerokością impulsu).
• Przestrzegać dopuszczalnych temperatur pracy i medium określonych przez producenta.
• Siłownik należy montować wyłącznie w pozycji pionowej do odchylonej o 85°; niedopuszczalny jest montaż skierowany w dół.
• Siłownika nie wolno przykrywać izolacją termiczną.
• Przed uruchomieniem należy sprawdzić poprawność okablowania oraz działanie siłownika i opcjonalnego przełącznika pomocniczego, jeśli jest zamontowany.
• Urządzenie wyposażone jest w sprężynę powrotną. W razie zaniku zasilania zawór zamykany jest sprężyną; podczas montażu, obsługi i serwisu należy uwzględnić możliwość samoczynnego ruchu elementów.
• Nie rozbierać korpusu siłownika. Rozebranie obudowy może uwolnić naprężoną sprężynę powrotną i spowodować obrażenia wskutek szybko poruszających się części.
• Siłownik jest urządzeniem bezobsługowym i nie podlega naprawie; w przypadku awarii należy go wymienić.
• Produkt należy stosować wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta dla modelu SFA71/18.
