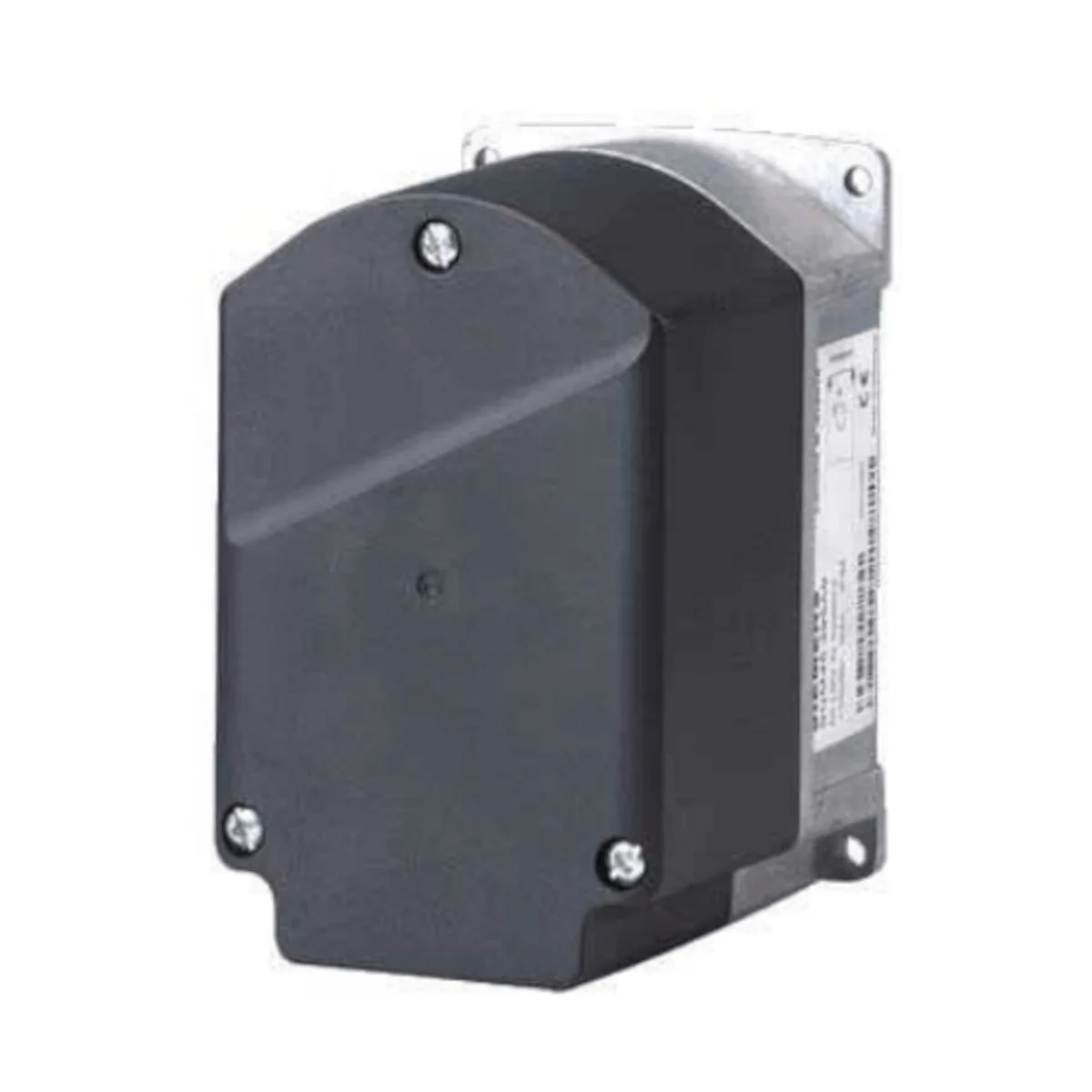

SQM45.291B9 Siłownik do LMV5.. do klap powietrznych i zaworów gazowych, z silnikiem krokowym, 3Nm (trzymanie 1,5Nm), czas przebiegu 10..120s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 10mm pod wpust czółenkowy

SQM45.291B9 to elektryczny siłownik obrotowy firmy Siemens, przeznaczony do napędu elementów wykonujących ruch obrotowy, takich jak przepustnice powietrza i przepustnice gazu, a także regulatory ciśnienia oleju, zawory klapowe czy zawory motylkowe. Siłownik jest przewidziany do zastosowań w palnikach olejowych i gazowych średniej oraz dużej mocy oraz w urządzeniach do procesów cieplnych. Sterowanie oraz sygnał zwrotny położenia realizowane są przez magistralę CAN, a zasilanie dostarczane jest 2 × 12 V~ (tym samym kablem magistralnym) w połączeniu z urządzeniem podstawowym, np. LMV5.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM45.291B9
• Typ: siłownik elektryczny do przepustnic powietrza i przepustnic gazu (napęd obrotowy)
• Zastosowanie: palniki olejowe i gazowe średniej i dużej mocy, urządzenia do procesów cieplnych
• Komunikacja i sterowanie: magistrala CAN (sterowanie i sprzężenie zwrotne położenia)
• Zasilanie: 2 × 12 V~ przez kabel magistralny (z urządzenia podstawowego lub osobnego transformatora)
• Silnik: silnik krokowy
• Rozdzielczość pozycjonowania: 0,1°
• Dokładność (typowa, nowe urządzenie): ±0,2° (przy eksploatacji na urządzeniach podstawowych LMV5)
• Znamionowy moment wyjściowy (maks.): 3 Nm
• Moment trzymania (maks.): 1,5 Nm
• Czas ruchu do 90° (min.): 10 s (czasy ruchu są ustawiane w urządzeniu podstawowym)
• Kąt roboczy: maks. 90°
• Stopień ochrony: IP54 (przy odpowiednim wykonaniu przepustów kablowych)
• Pozycja montażowa: dowolna
• Waga: ok. 1 kg
• Siła promieniowa łożyska (maks.): 190 N

Zastosowanie

SQM45.291B9 jest przeznaczony do napędu elementów wykonujących ruch obrotowy w układach spalania, gdzie najczęściej realizuje regulację przepływu gazu, ilości oleju i ilości powietrza do spalania zależnie od aktualnego obciążenia – w połączeniu z elektronicznym sterowaniem (np. LMV5).

Funkcje i działanie

• Sterowanie po magistrali: sterowanie i przesył zwrotnego położenia odbywają się przez CAN; kabel magistralny służy również do zasilania.
• Nastawy z urządzenia podstawowego: właściwości takie jak czas ruchu, kierunek obrotu i pozycje krańcowe są określane przez urządzenie podstawowe.
• Sygnalizacja położenia (wariant B9): w siłowniku zastosowano czujnik Halla.
• Adresowanie: przypisanie funkcji siłownika (np. paliwowy/pneumatyczny/pomocniczy) wykonywane jest za pomocą panelu obsługi oraz przycisku adresowania na siłowniku przy zdjętej pokrywie; prawidłowe przypisanie można sprawdzić na podstawie migającej diody.
• Terminator magistrali: w ostatnim siłowniku w okablowaniu szeregowym aktywuje się terminator poprzez ustawienie zworki w pozycji BUS TERMINATION; w pozostałych siłownikach terminator musi być wyłączony.

Podłączenie elektryczne i okablowanie

• Zasilanie: 2 × 12 V~ dostarczane przez kabel magistralny z urządzenia podstawowego lub osobnego transformatora.
• Podłączenie: przez wtyczki RAST3,5 z zaciskami śrubowymi; dla połączeń śrubowych obowiązuje moment dokręcenia 0,25 Nm.
• Przepusty kablowe: wkładka gwintowana na dławnice kablowe 2 × M16.
• Przekrój przewodów przyłączeniowych: 0,5…1,5 mm².
• Okablowanie: magistrala powinna być prowadzona szeregowo (bez odgałęzień).

Dane techniczne (SQM45.291B9)

• Napięcie zasilające: 2 × 12 V~ (przez kabel magistralny)
• Częstotliwość robocza: 50…60 Hz ±6%
• Zużycie własne: 9…15 VA
• Czas pracy: 50%, maks. 3 min. bez przerwy
• Kąt roboczy: maks. 90°
• Znamionowy moment wyjściowy (maks.): 3 Nm
• Moment trzymania (maks.): 1,5 Nm
• Czas ruchu do 90° (min.): 10 s
• Dokładność (typowa, nowe urządzenie): ±0,2° (przy LMV5)
• Rozdzielczość pozycjonowania: 0,1°
• Stopień ochrony: IP54 (przy odpowiednim wykonaniu przepustów kablowych)
• Klasa ochronności: III
• Zasada działania: urządzenie do automatycznej regulacji i sterowania, typ 2B
• Zewnętrzny bezpiecznik: maks. 4 AT (zwłoczny)
• Wewnętrzne zabezpieczenie przed przeciążeniem: 2,5 AT (zwłoczny), niewymienny
• Siła promieniowa łożyska (maks.): 190 N
• Waga: ok. 1 kg
• Temperatura pracy: -20…+60°C
• Wysokość montażu: maks. 2000 m n.p.m.
• Trwałość: 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy obciążeniu momentem znamionowym w całym zakresie obrotu; 2 000 000 cykli regulacji przy obciążeniu 75% momentu znamionowego w zakresie obrotu 10°

Montaż

• Mocowanie: z przodu od strony siłownika za pomocą 4 zewnętrznych otworów montażowych oraz długiego otworu na kołek ustalający; alternatywnie możliwe jest mocowanie od strony napędzanego elementu za pomocą 3 śrub samogwintujących.
• Połączenie mechaniczne: połączenie pomiędzy wałkiem siłownika a elementem napędzanym musi być kształtowe i bezluzowe; dopuszczalne rozwiązania obejmują m.in. rowek klinowy z klinem lub spłaszczony wałek z odpowiednim elementem współpracującym.
• Wykonanie wałka (SQM45.291B9): rowek pod wpust czółenkowy 3 × 3,7 (DIN 6888) (nr wałka 1).
• Ochrona IP54: aby zapewnić IP54, należy zastosować odpowiednie dławnice M16 lub zaślepki M16 (dławnice muszą posiadać odciążkę) oraz zabezpieczyć łożysko wałka przed bezpośrednim działaniem wody i pyłu.
• Warunki montażu: siłownik należy chronić przed bezpośrednim działaniem słońca.
• Momenty dokręcania: śruby pokrywy obudowy 3,5 Nm; śruby osłony złączy 2 Nm.
• Pola magnetyczne (wariant B9): zachować odstęp od źródeł pól magnetycznych: co najmniej 10 cm dla pól ≤ 1000 mT oraz co najmniej 40 cm dla silniejszych pól (>1…10 T).

Podsumowanie

Siemens SQM45.291B9 to solidny siłownik obrotowy z komunikacją CAN i zasilaniem 2 × 12 V~, zaprojektowany do precyzyjnego sterowania elementami obrotowymi w układach spalania. Moment wyjściowy do 3 Nm, czujnik Halla (wariant B9), pozycjonowanie z rozdzielczością 0,1° oraz stopień ochrony IP54 (przy prawidłowych przepustach kablowych) sprawiają, że jest to rozwiązanie dopasowane do wymagających aplikacji w palnikach i instalacjach procesowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i do integracji w urządzeniach końcowych. Stosowanie wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami odpowiednich norm aplikacyjnych.
• Posiada oznaczenie CE oraz EAC wyłącznie w połączeniu z jednostką bazową LMV5, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Montaż, instalacja, nastawy, adresowanie, uruchomienie, konserwacja i wymiana wyłącznie przez wykwalifikowany i upoważniony personel.
• Nie otwierać, nie ingerować i nie modyfikować siłownika. Nieprawidłowa ingerencja może prowadzić do zagrożenia dla ludzi, mienia lub środowiska.
• Urządzenie elektryczne klasy III. Ryzyko porażenia prądem. Przed rozpoczęciem prac montażowych lub serwisowych należy całkowicie odłączyć urządzenie od zasilania; może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Połączenia elektryczne należy wykonywać zgodnie z krajowymi i lokalnymi przepisami. Zaciski przyłączeniowe muszą być odpowiednio zabezpieczone przed dotykiem, a nieizolowane przewody i połączenia nie mogą być dostępne.
• Płytka przyłączeniowa z tworzywa nie zapewnia uziemienia osprzętu kablowego. Uziemienie należy zapewnić na miejscu instalacji odpowiednimi podkładkami i przewodami wyrównawczymi. Obudowa siłownika musi być podłączona do uziemienia funkcjonalnego FE systemu.
• Stosować wyłącznie przewidziane przez producenta przewody połączeniowe. Ekran kabla musi być podłączony do płytki drukowanej zgodnie z dokumentacją. Okablowanie magistrali musi być prowadzone ściśle szeregowo, bez rozgałęzień, a na końcu magistrali należy ustawić terminację.
• Do połączeń elektrycznych należy używać dostarczonego złącza RAST3.5 ze śrubowymi zaciskami. Przewody linkowe należy zakończyć odpowiednimi tulejkami, zapewnić odciążenie przewodów i zabezpieczyć przed kontaktem z sąsiednimi zaciskami.
• Siłownik zawiera elementy elektroniczne wrażliwe na wyładowania elektrostatyczne (ESD). Należy unikać ładunków statycznych i stosować zabezpieczenia ESD. Nie zdejmować osłony ochronnej z płytki drukowanej i nie dotykać jej spodniej strony.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić poprawność i porządek okablowania.
• Urządzenia, które zostały upuszczone lub narażone na uderzenie, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Podczas montażu należy przestrzegać zakresu pracy podanego na tabliczce znamionowej. Połączenie wału napędowego z elementem sterowanym musi być wykonane jako połączenie bezluzowe, elastyczne, ale sztywne skrętnie, oraz zabezpieczone przed przeciążeniami mechanicznymi.
• Stopień ochrony IP54 jest zapewniony tylko przy zastosowaniu odpowiednich dławnic M16 z odciążeniem przewodu. Łożyskowanie wału należy usytuować tak, aby nie było bezpośrednio narażone na wodę ani pył.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Niespełnienie tego wymagania grozi utratą funkcji bezpieczeństwa.
• Nie narażać siłownika na bezpośrednie promieniowanie słoneczne. Temperatura powierzchni montażowej nie może przekraczać 60°C.
• Model SQM45.291B9 należy instalować w odpowiedniej odległości od pól magnetycznych, takich jak magnesy trwałe, transformatory lub silniki elektryczne. Przy polach do 1000 mT wymagana jest minimalna odległość 10 cm, a przy silniejszych polach 40 cm.
• Po odłączeniu zasilania moment trzymający siłownika jest zmniejszony, co należy uwzględnić podczas doboru, montażu i serwisu układu.
• Produkt ma projektowaną trwałość 250 000 cykli startowych pod obciążeniem, co w normalnych warunkach pracy odpowiada około 10 latom eksploatacji. Po osiągnięciu tej wartości lub odpowiadającego jej czasu użytkowania siłownik powinien zostać wymieniony przez autoryzowany personel.
